带开槽弧形卡扣式限位防护结构件

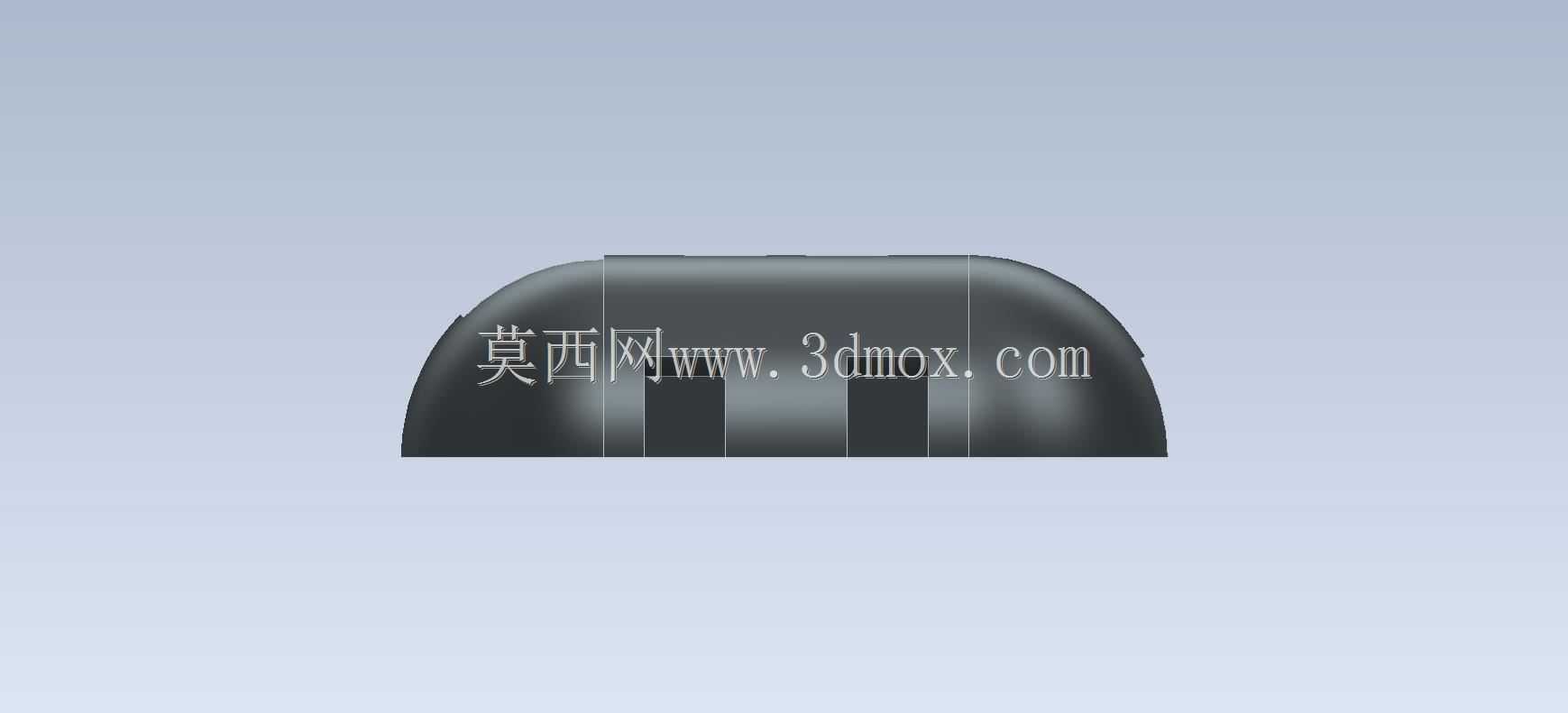

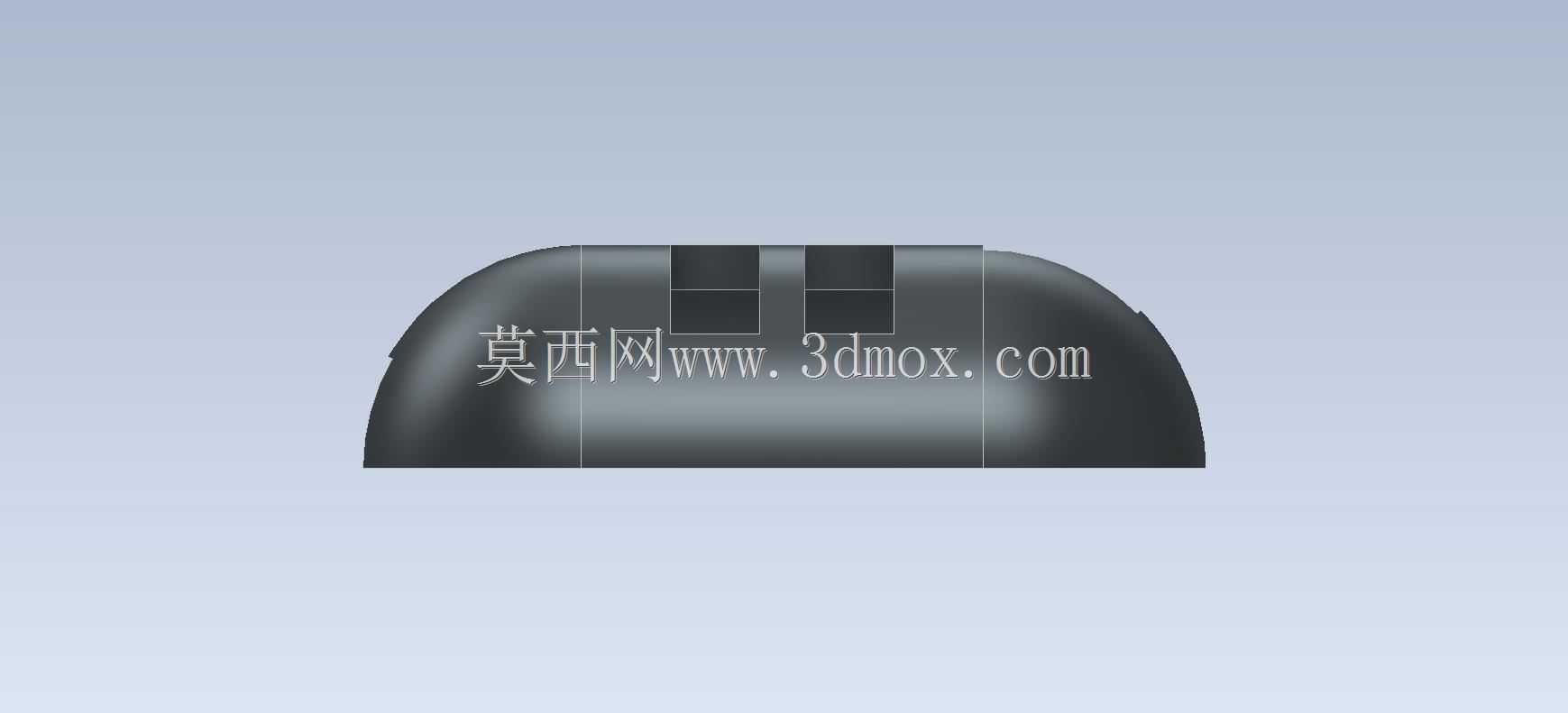

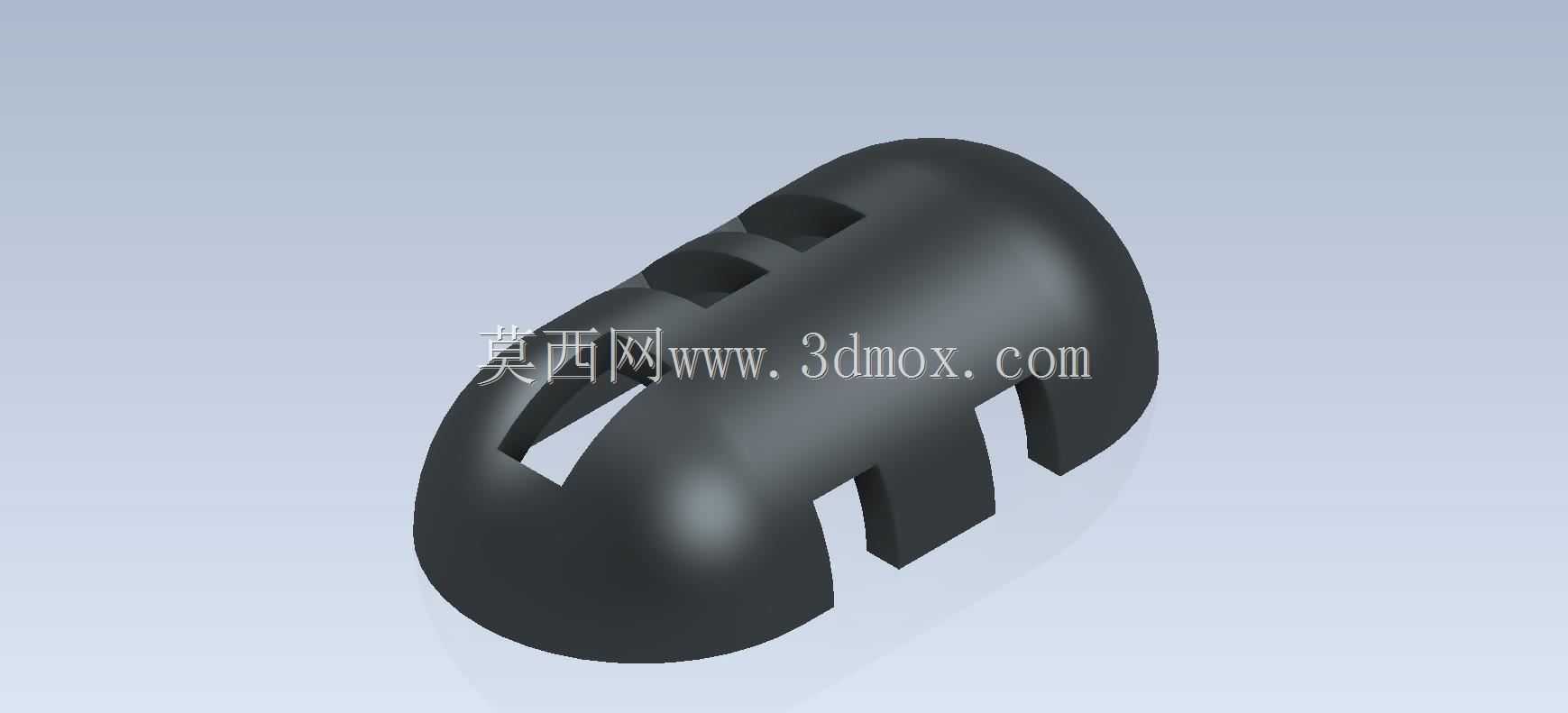

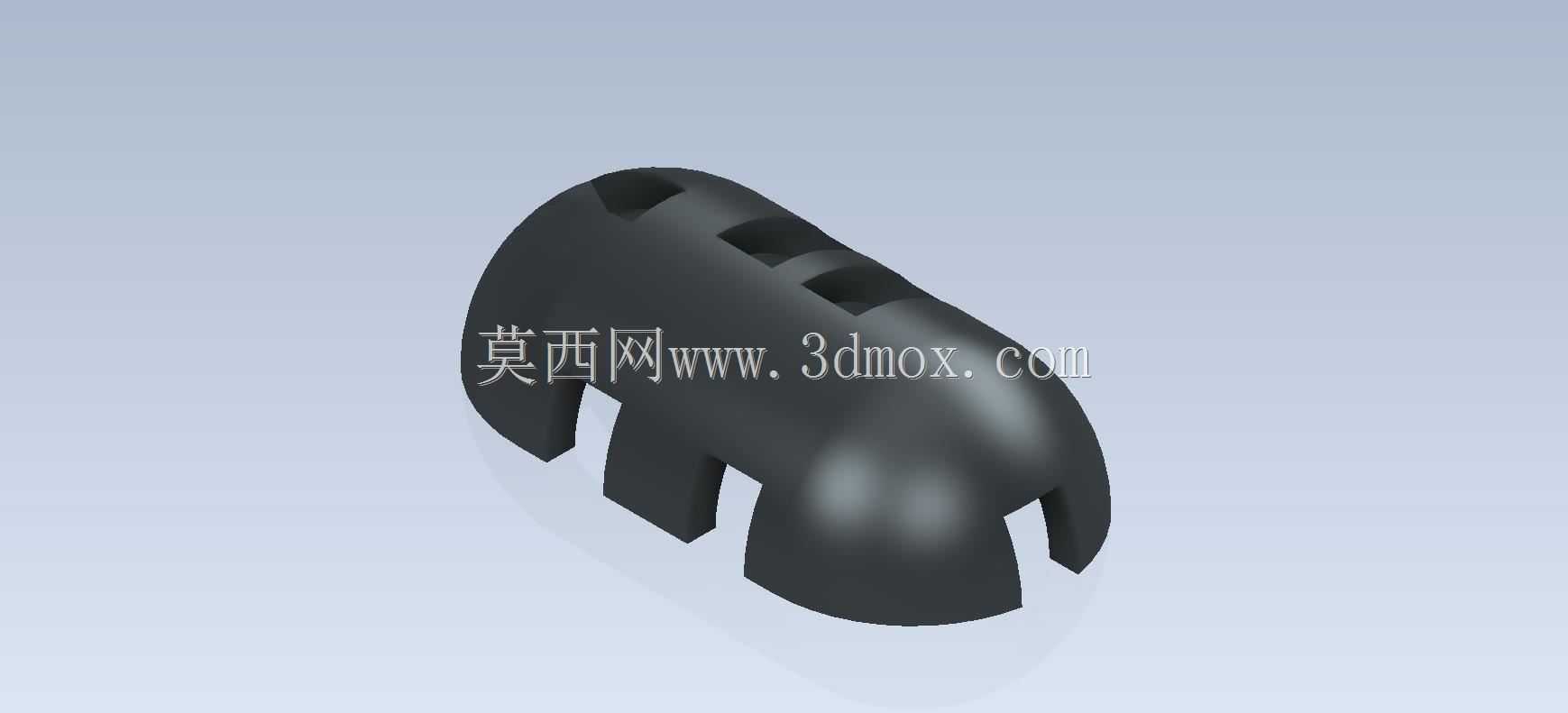

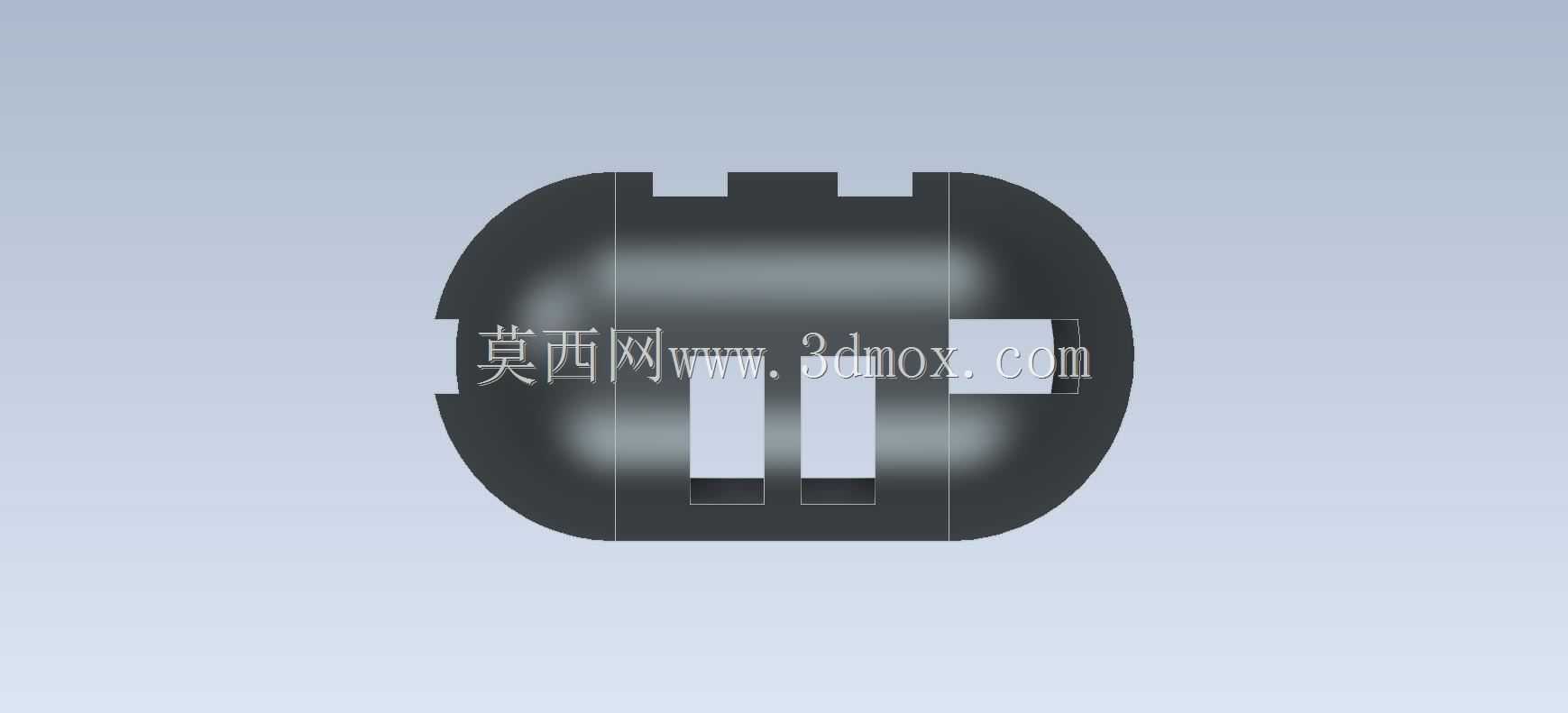

　　这类带多组开槽的弧形结构件，在轻工输送、小型机电装配、线束排布场景里十分常见，日常做结构设计时经常会碰到类似的防护限位需求，很多新手建模时容易忽略安装边界与受力形变的匹配关系，做出来的零件要么装不上，要么卡接后容易松脱。从结构形态来看，零件整体采用半圆弧过渡的主体造型，没有尖锐棱角，一方面是避免装配时刮伤配套的管件或者线束外层，另一方面圆弧曲面的应力分布更均匀，长期受径向挤压力的时候不会出现应力集中导致的开裂。主体上开设的三组通槽，功能各有区分：顶部的两组窄槽是用来嵌入配套的定位凸台，安装时对准卡槽推入就能完成周向限位，不需要额外打螺丝固定，装配效率能提升不少；侧面的宽槽是让位结构，给配套零件的凸起结构留出安装空间，

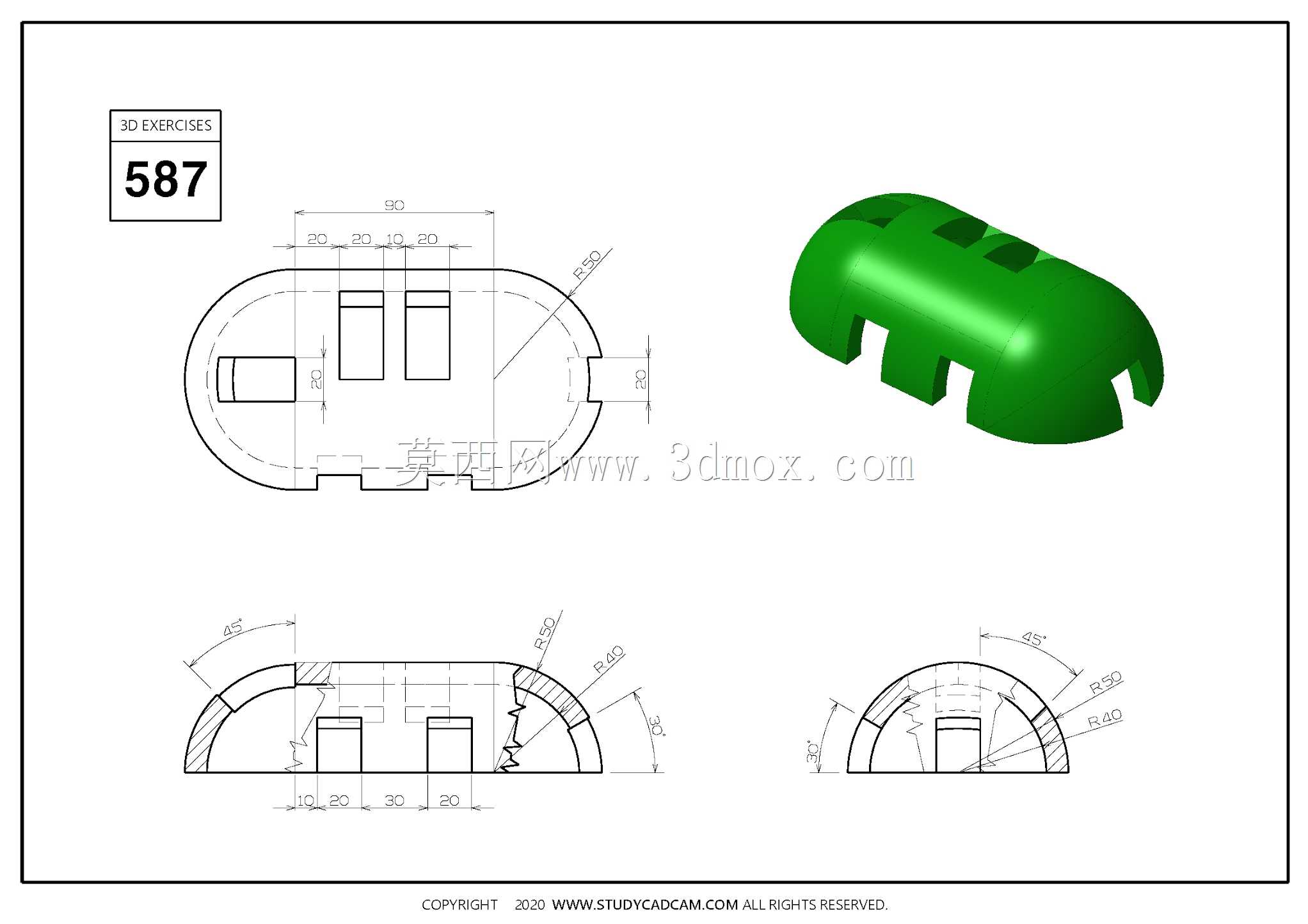

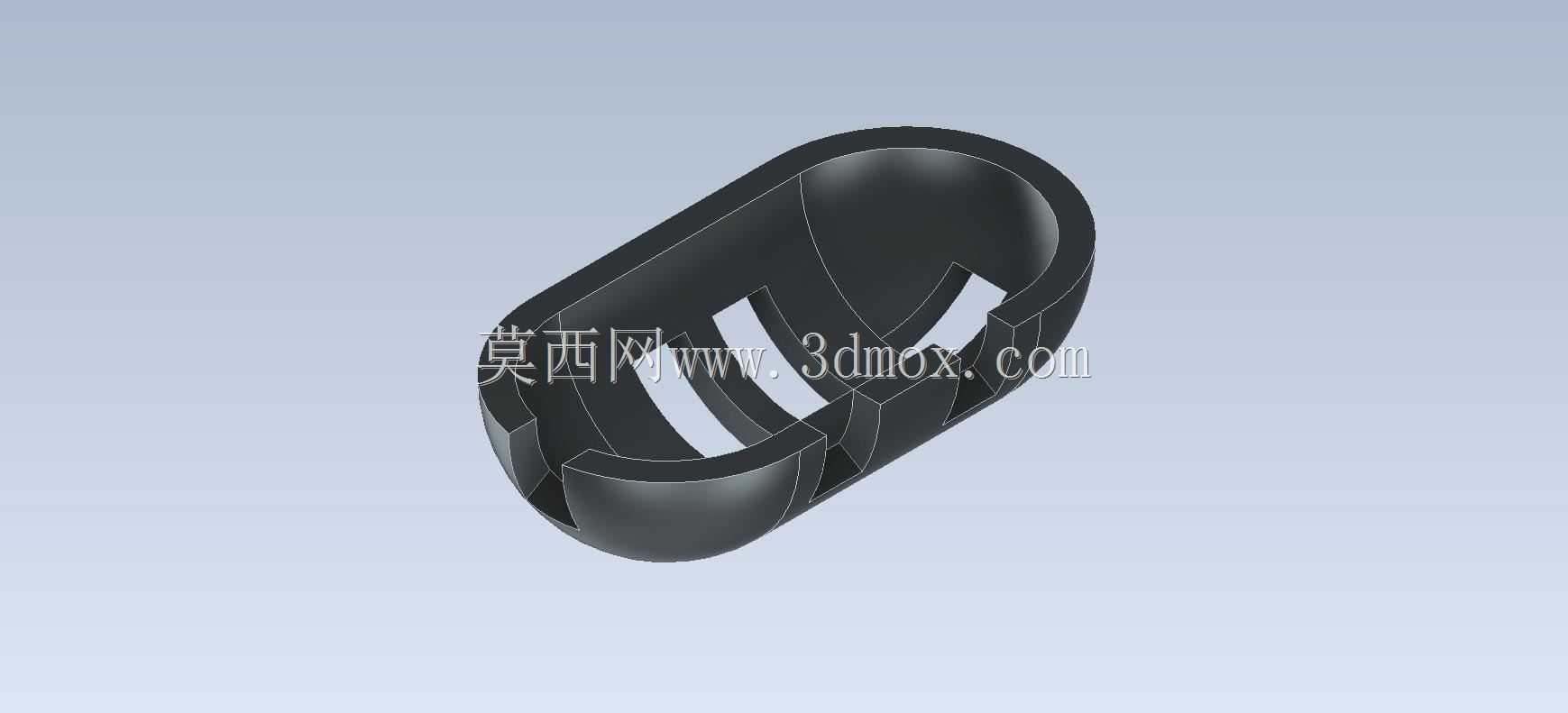

　　避免装配时出现干涉。做这类零件的建模时，首先要确定核心的安装基准，也就是弧形内曲面的半径尺寸，这个尺寸必须和被包裹的管件/轴类零件的外径做公差匹配，通常小尺寸的塑料件会留0.1-0.2mm的过盈量，保证卡接后有足够的抱紧力不会松脱；如果是金属冲压件的话，过盈量要控制在0.05mm以内，避免装配时需要太大的压入力导致零件变形。外曲面的厚度要根据使用场景的受力情况调整，如果是用作线束外层的防护扣，壁厚1.5-2mm就足够，用ABS或者PP材质注塑就能满足强度要求；如果是用在小型设备的传动部位做轴端限位，壁厚要加到2.5-3mm，优先选用POM或者尼龙材质，耐磨性能更好，长期反复拆装也不会出现卡槽磨损的问题。设计开槽位置的时候，

　　要注意槽边和零件边缘的距离不能小于壁厚的1.2倍，不然注塑的时候容易出现缺胶，或者受力时从槽边位置开裂。零件两端的弧形收边要做R0.5以上的圆角处理，不仅是为了去除毛刺，装配时也能起到导向作用，不用刻意对准就能顺利滑入安装位。很多新手建模时容易犯的错误是把槽的宽度做成和配套凸台完全等尺寸，实际生产中不管是注塑还是机加工，都存在尺寸公差，槽宽要比凸台宽度大0.1mm左右，同时槽的深度要比凸台的高度大0.05mm，保证凸台能完全卡入，不会出现装配后零件翘起的问题。从安装边界来看，这类零件不需要太大的操作空间，因为是侧向卡入式安装，只要在被包裹件的径向留出比零件壁厚多2mm的空间就能完成装配，适合用在设备内部空间紧凑的位置，

　　比如小型家电内部的线束固定、3D打印机的线轨防护、办公设备的辊轴限位等场景。和传统的喉箍或者扎带固定方式相比，这种一体式卡扣结构的零件拆装更方便，后期维护的时候不需要剪断更换，直接撬开就能取下，重复利用率高，而且外观更规整，不会出现扎带尾部突出刮线的问题。建模过程中要注意曲面的连续性，主体的弧形面要做到G1连续以上，不然导入CAM软件做加工编程的时候，曲面会出现碎面，影响加工精度；如果是做注塑模的话，曲面不连续还会导致分型面不好处理，容易产生飞边。另外，零件的内侧可以根据需求做0.2mm深度的防滑纹，增加和被包裹件之间的摩擦力，即使受到轴向的拉扯力也不会移位。如果使用场景存在振动工况，还可以在卡槽的位置加一个小的倒扣结构，卡入后倒扣会勾住配套凸台的底部，即使有持续振动也不会松脱，不需要额外加胶或者螺丝固定。这类结构看似简单，实际设计时要兼顾装配便利性、结构强度、加工工艺性多方面的要求，很多初学者做练习的时候只追求外形相似，忽略了各个尺寸之间的公差匹配和工艺合理性，做出来的模型只能用来渲染，没法实际生产使用，做这类练习的时候要多结合实际装配场景思考每个结构的作用，而不是单纯照着图纸描线拉伸。
