双孔铰接式机械连接支撑构件

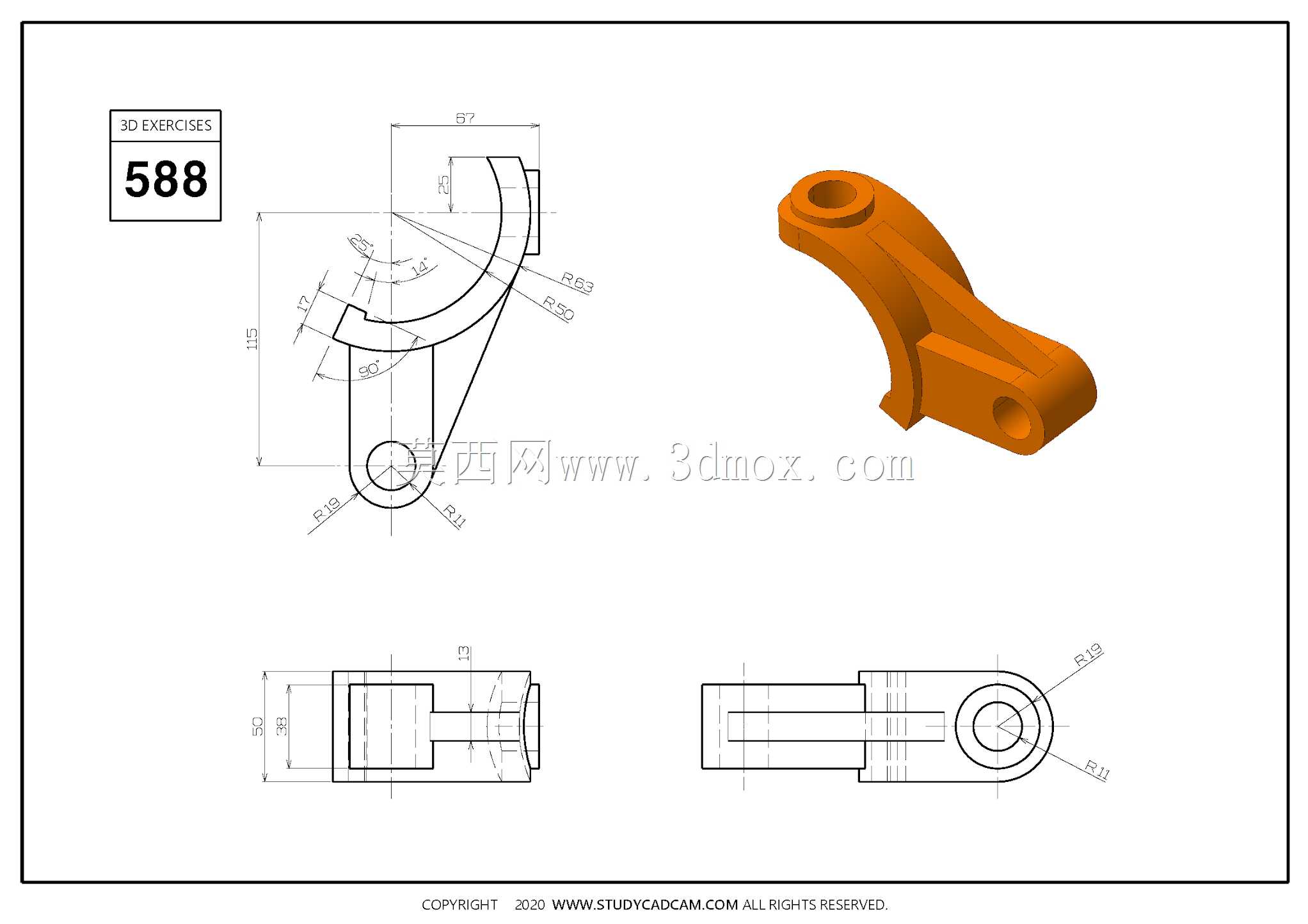

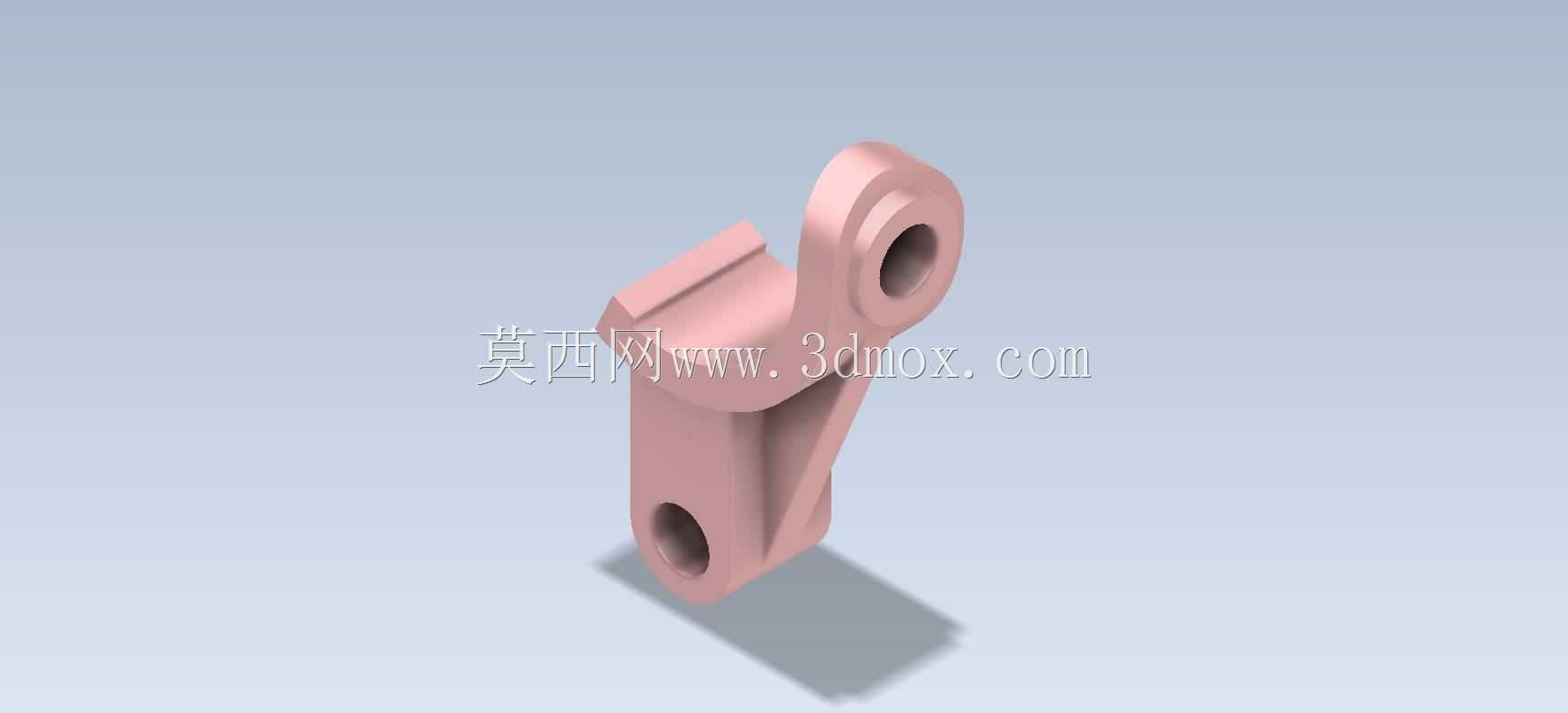

　　该构件属于机械传动系统中的铰接支撑类零件，主要应用于小型内燃发动机的配气机构侧部、通用动力设备的连杆传动端以及轻工自动化设备的摆臂连接节点，在设备运行过程中承担两个不同运动部件之间的铰接传动、载荷传递与位置限位作用，可将主动件的摆动动作平稳传递至从动端，同时抵消传动过程中产生的径向偏载，避免运动卡滞。从结构设计逻辑来看，零件主体采用变截面斜向支撑构型，上端设置带贯通光孔的圆柱铰接端，孔壁预留了足够的衬套压装余量，可适配标准规格的自润滑铜衬套，降低铰接转动过程中的摩擦损耗；下端同样设置同轴度公差严格控制的铰接孔，两个铰接孔的中心距经过精准计算，匹配对应传动机构的运动行程要求，避免传动过程中出现死点或运动干涉。

　　主体连接臂采用单侧加强筋结构，在保证整体结构刚度满足额定载荷要求的前提下，尽可能削减非受力区域的材料厚度，实现零件轻量化，降低运动过程中的惯性冲击，适合中高速往复摆动的工况场景。零件的安装边界需要重点关注两个铰接孔的轴线平行度公差，安装时需保证两端配合销轴的轴线平行度误差不超过0.02mm，否则会在传动过程中产生额外的侧向弯矩，加速孔壁磨损甚至导致构件断裂；零件的最大外轮廓尺寸适配多数小型通用动力设备的安装空间，上端铰接端外径、下端铰接端外径以及支撑臂的厚度均经过受力仿真校核，在承受1200N的额定径向载荷时，最大变形量不超过0.05mm，满足长期往复运动的刚度要求。在实际建模过程中，需要优先保证两个铰接孔的尺寸精度与形位公差，

　　加强筋与主体臂的过渡位置采用圆角处理，避免应力集中，零件的所有非配合面均采用自然拔模斜度，适合采用粉末冶金或者压铸工艺进行批量生产，也可通过数控铣削进行小批量加工，加工过程中需注意两个铰接孔的同轴度、平行度以及孔壁的表面粗糙度要求，配合面粗糙度需达到Ra1.6以上，保证铰接转动的顺畅性。该类零件在通用机械领域应用十分广泛，除了发动机配气机构外，在自动化生产线的摆臂机构、农用机械的操纵连杆、小型工程机械的执行端连接部位都能看到同构型零件的身影，设计时可根据实际载荷大小调整支撑臂的截面尺寸、铰接孔的直径以及中心距参数，适配不同的传动行程与载荷要求，建模时可通过参数化设计方式，将关键尺寸设置为可调整参数，方便后续同系列零件的快速改型，缩短设计周期。
