制动调节器本体结构三维设计参考

　　制动调节器本体作为气压或液压制动回路里的核心承压构件，主要应用在商用车、工程机械的制动系统管路排布中，承担制动介质压力分配、管路转接、压力调节的核心作用，是保障制动系统输出压力匹配不同轮边制动需求的关键结构件。从实际装车场景来看，这类构件通常布置在车架纵梁内侧的制动管路集中区域，周边需要预留足够的管路插拔、检修操作空间，同时要避开底盘运动件的运动干涉边界，避免车辆行驶过程中出现管路磕碰、构件磨损的问题。

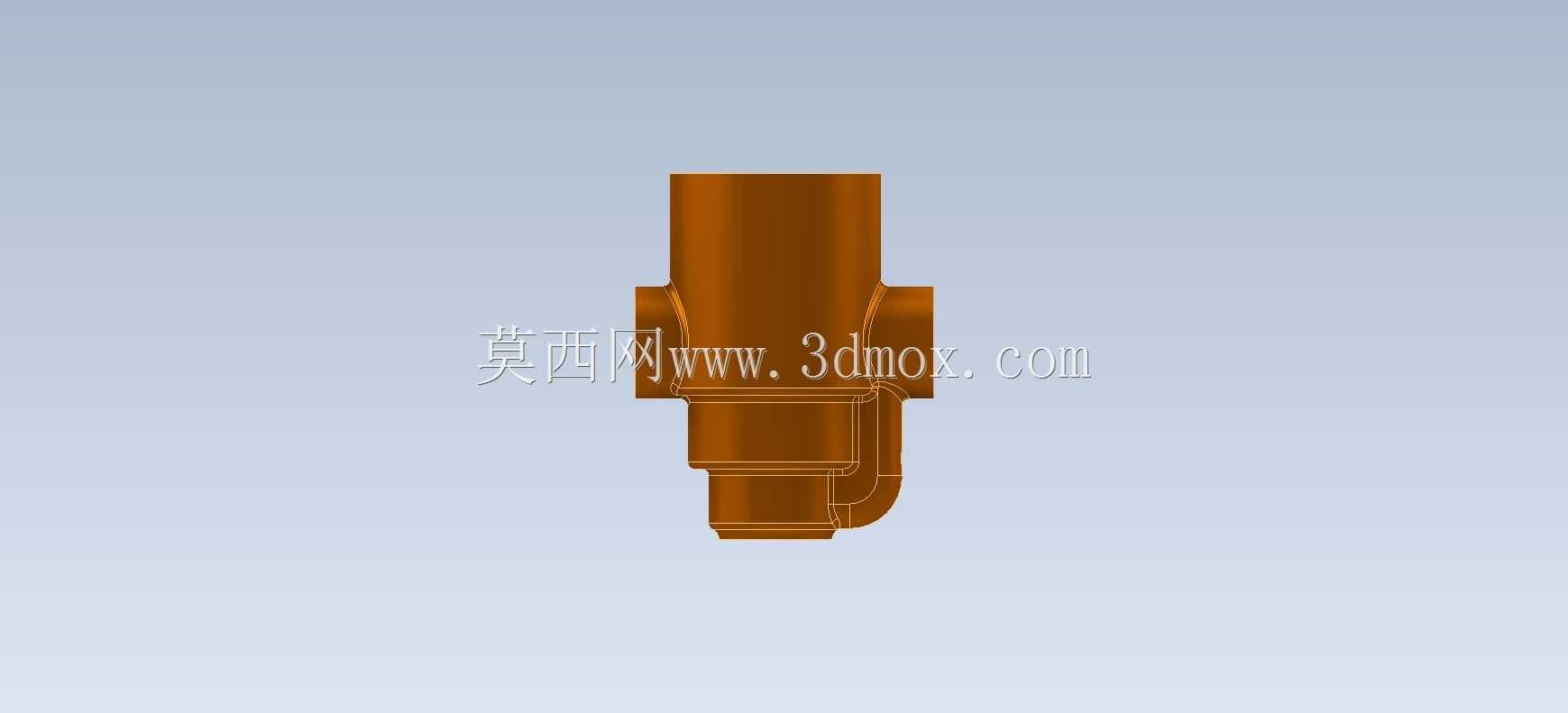

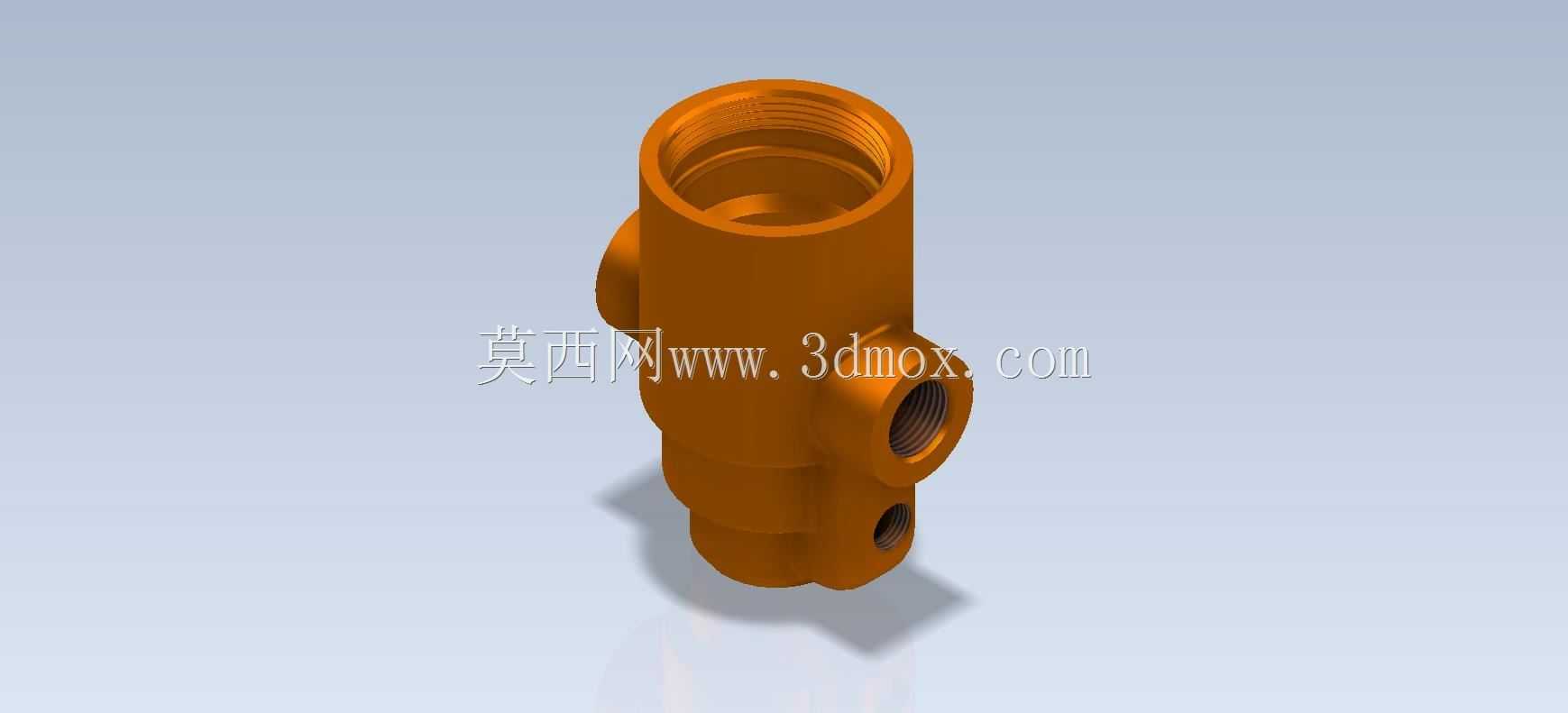

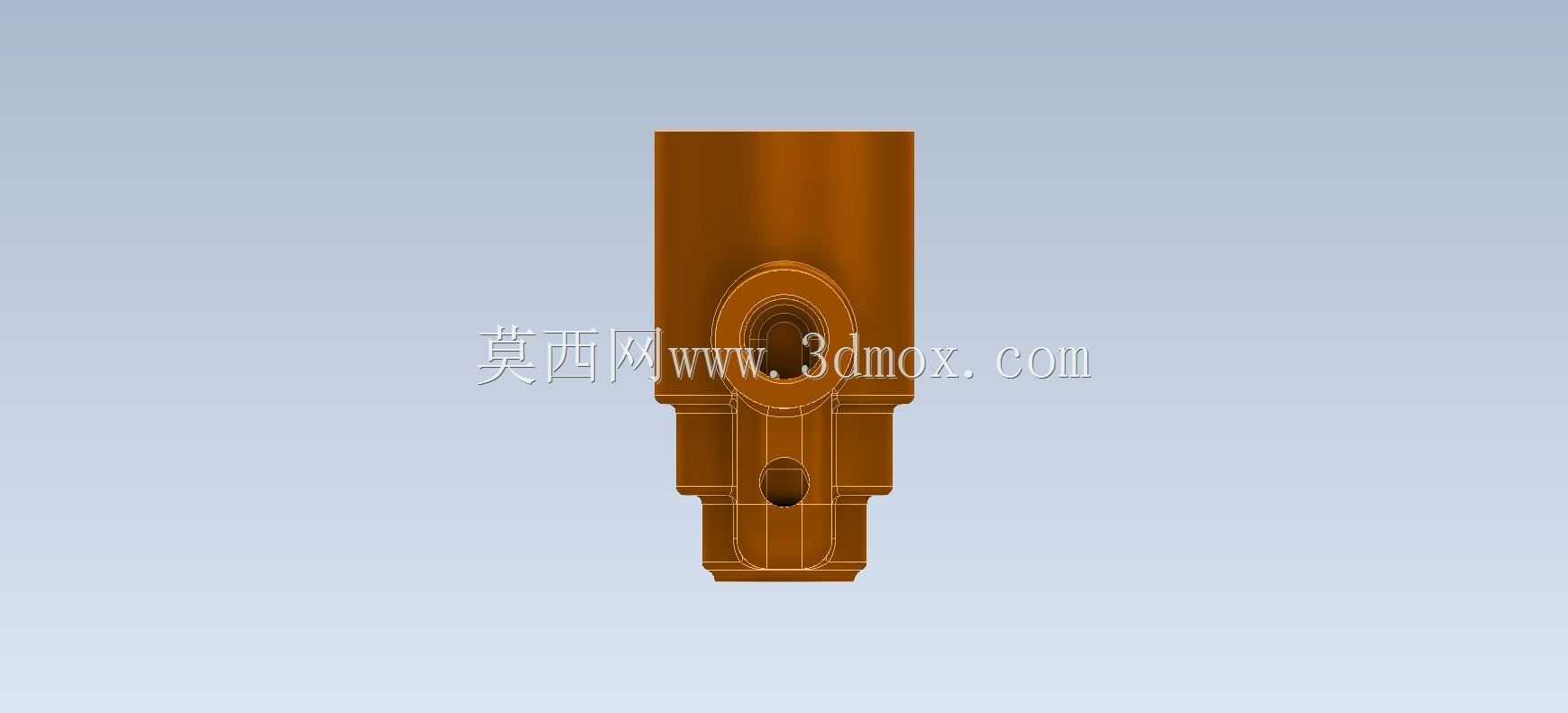

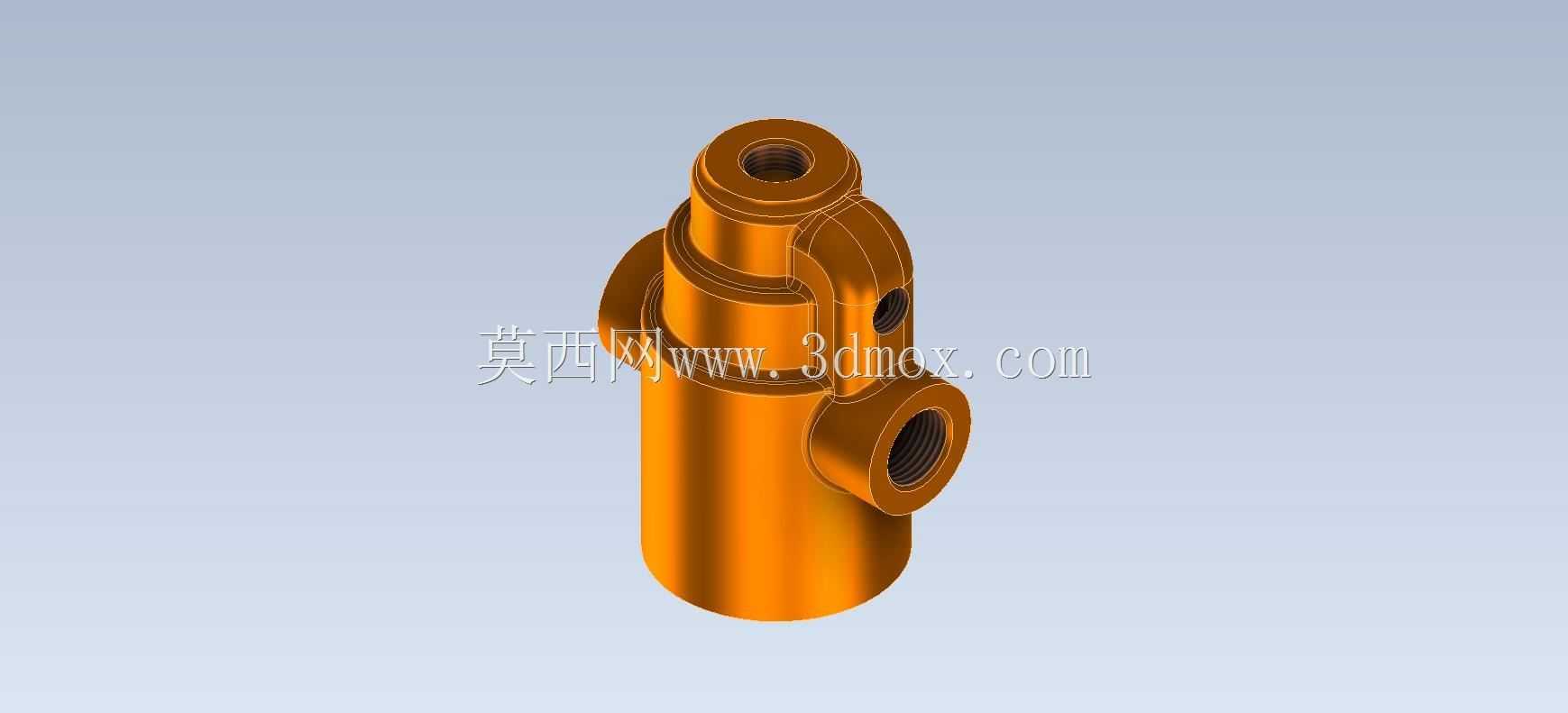

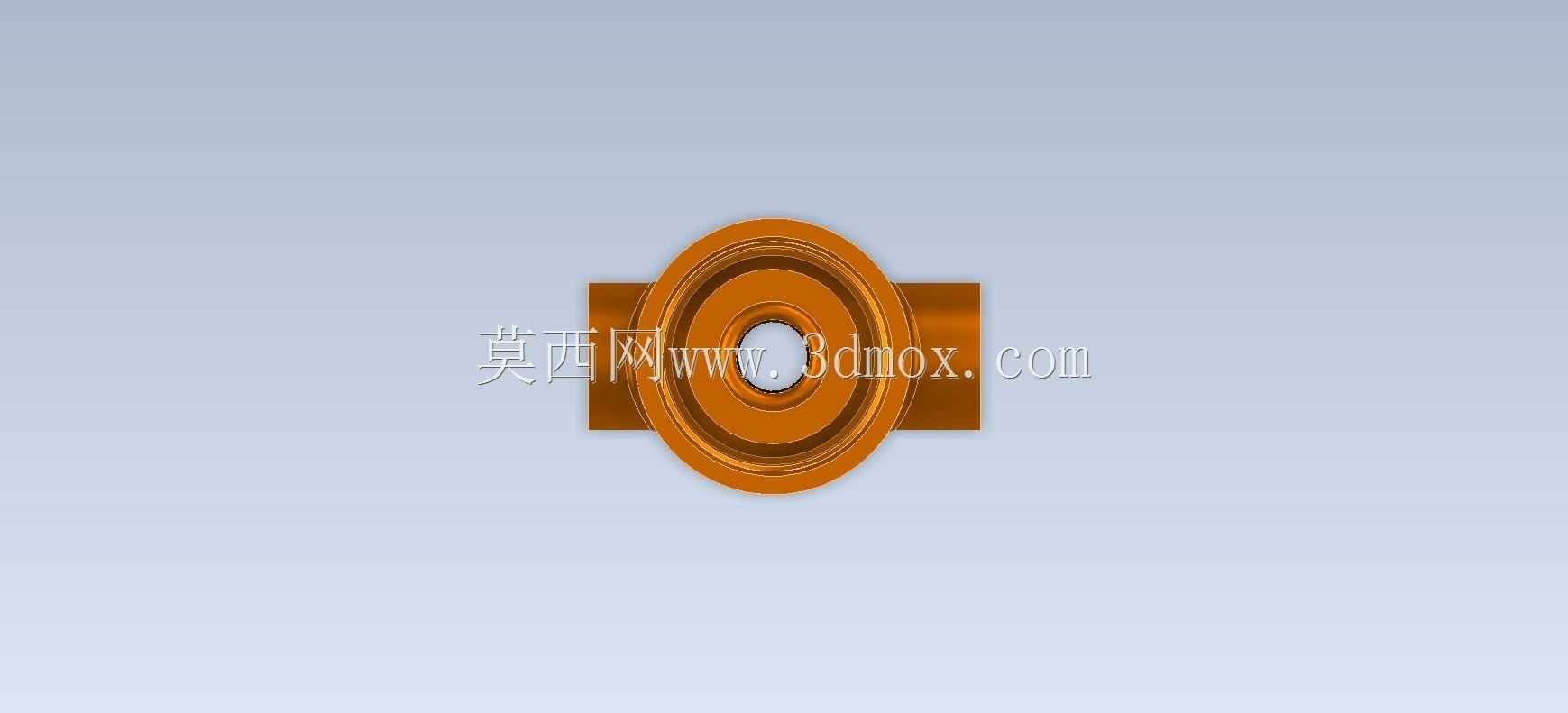

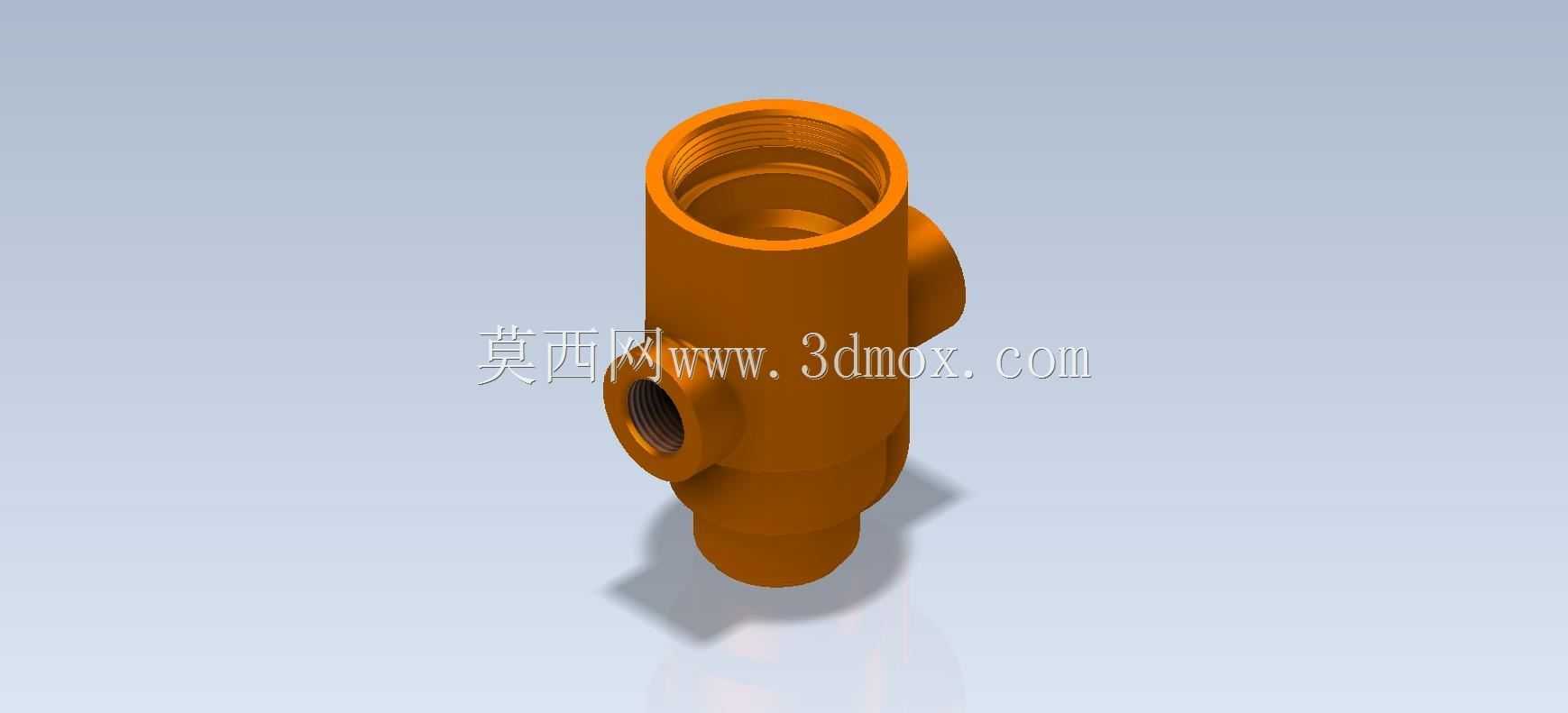

　　从功能特性上看，该本体采用多通式腔体结构，主腔体为轴向贯通的内螺纹接口，用于对接主制动管路的输入输出，侧方分布的不同口径内螺纹接口，分别对应轮边制动管路、压力反馈管路、调节机构的安装位，不同口径的接口设计可以避免管路错装，降低现场装配的出错概率。本体下部的小型通孔用于安装锁紧定位销，能够在调节器完成压力标定后锁定调节位置，避免车辆运行过程中振动导致的标定值偏移，保障制动压力输出的稳定性。

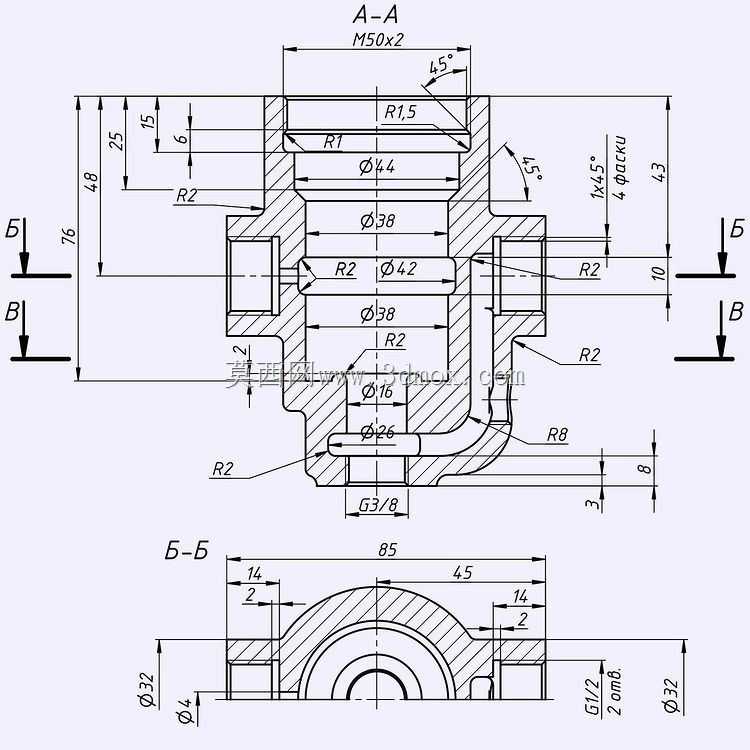

　　设计这类承压类构件时，首先要结合制动系统的额定工作压力确定腔体的壁厚参数，通常这类构件采用铸造工艺成型，壁厚需要兼顾铸造流动性与承压强度要求，避免出现铸造缩孔、壁厚不均导致的应力集中问题。接口的螺纹精度需要满足密封要求，内螺纹的同轴度公差要控制在合理范围内，保证管路接头拧紧后不会出现偏斜导致的密封失效。腔体内部的流道设计要尽量减少直角转折，降低制动介质流动过程中的压力损失，提升制动响应的速度。

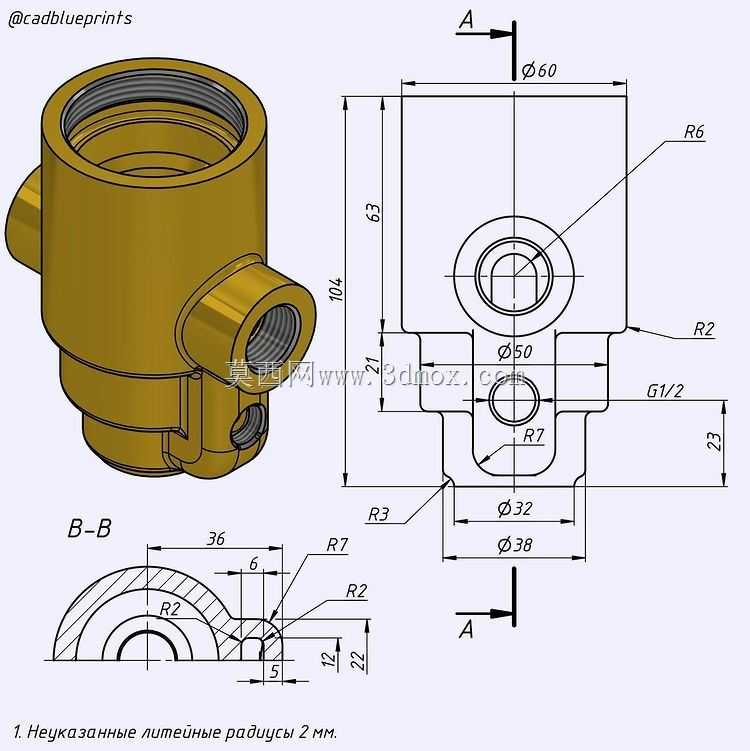

　　从安装边界来看，该本体的外部轮廓没有突出的尖锐棱角，所有外表面都做了铸造圆角处理，既可以减少铸造应力集中，也能避免安装过程中划伤操作人员、损坏相邻的管路保护层。主腔体的轴向长度需要匹配车架安装位的固定卡箍尺寸，侧方接口的伸出长度要保证接头拧紧时工具的操作空间，不会因为相邻结构距离过近导致无法完成装配。本体的安装固定位通常集成在本体的加强筋结构上，不需要额外设计独立的安装支架，能够减少整车的零部件数量，降低装配复杂度。

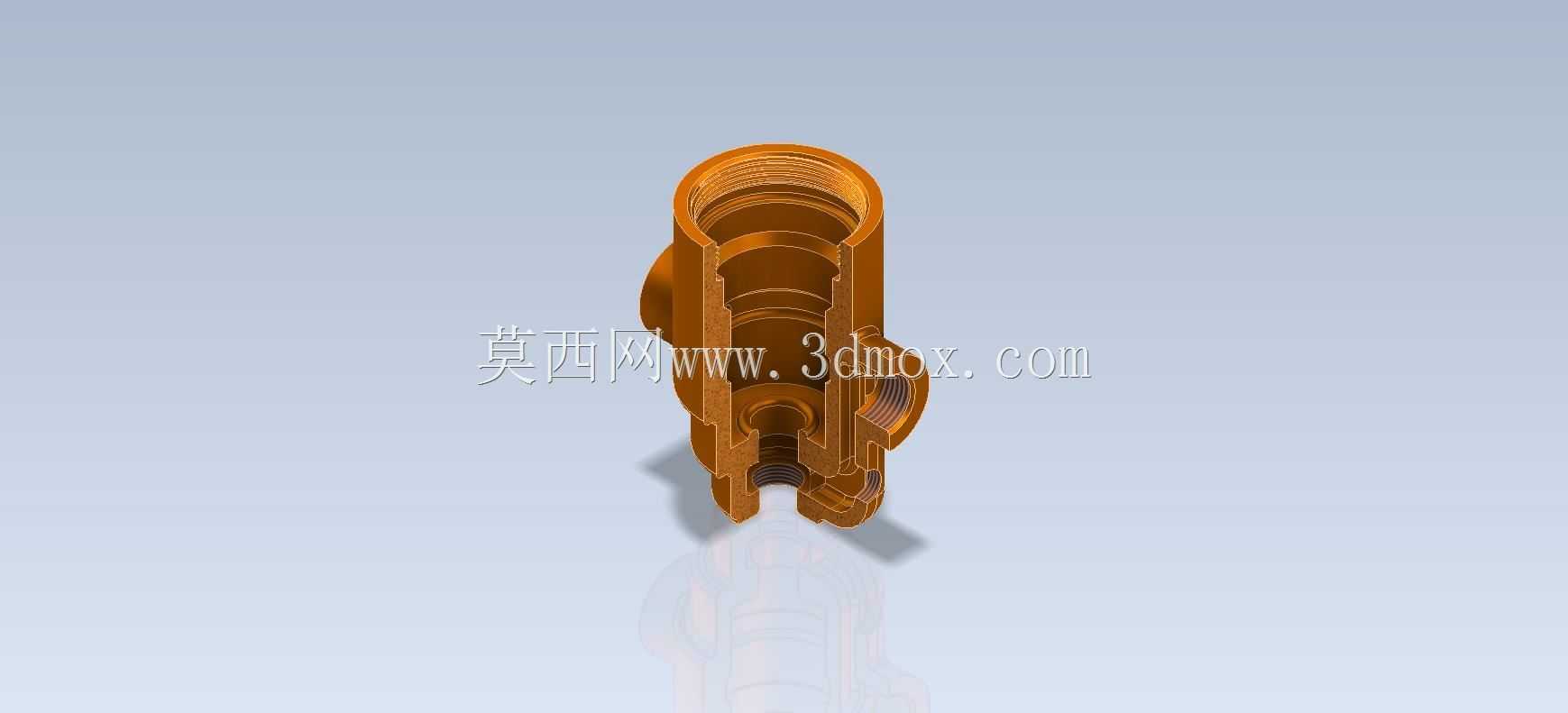

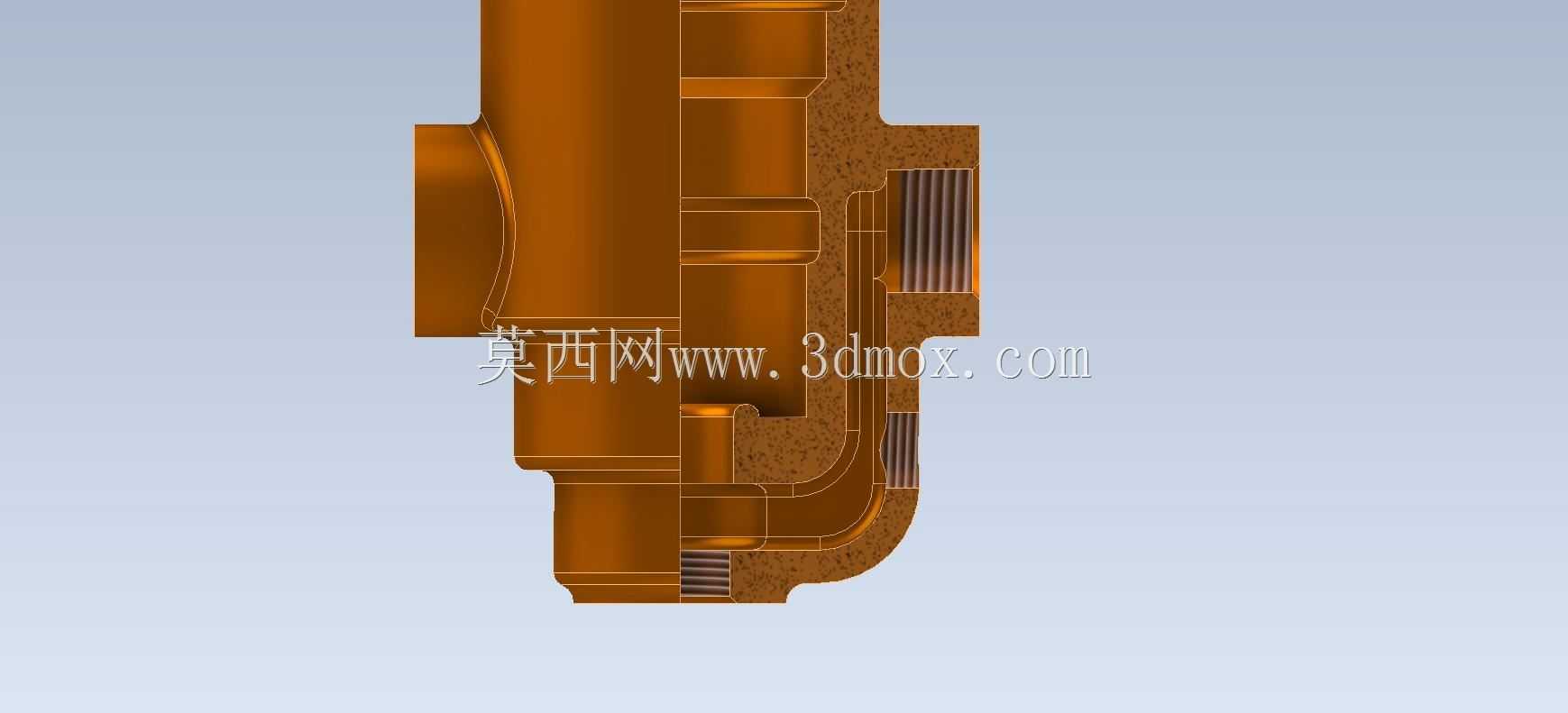

　　在建模练习过程中，这类多通式承压件的建模重点在于内外部腔体的布尔运算逻辑，需要先梳理清楚各个流道的空间位置关系，先构建主体的外轮廓实体，再依次切除各个方向的内孔、流道结构，最后添加螺纹修饰、铸造圆角、倒角等细节特征。建模过程中需要重点关注各个接口的位置度公差，保证不同方向的接口轴线夹角符合管路排布的角度要求，避免后续装配时出现管路别劲的问题。同时要注意各个相交孔的相贯线处理，相贯位置的圆角过渡要符合铸造工艺的要求，不能出现无法脱模的倒扣结构，保证设计的模型具备实际生产的可行性。

　　这类构件的材质通常选用铸铝或者铸铁，铸铝材质的本体重量更轻，适合乘用车、轻型商用车的轻量化需求，铸铁材质的本体强度更高、抗振性能更好，适合重型商用车、工程机械的恶劣工况使用。不同材质对应的壁厚设计参数存在差异，建模时可以根据目标应用场景调整壁厚数值，匹配不同的承压需求。表面处理方面，铸铝件通常做阳极氧化处理提升耐腐蚀性能，铸铁件通常做电泳或者喷塑处理，避免底盘行驶过程中泥水、盐雾导致的构件锈蚀，延长构件的使用寿命。

　　在制动系统的实际匹配过程中，该本体的内部流道通径直接影响制动介质的流量特性，通径过大会导致制动响应滞后，通径过小会导致压力损失过大，无法满足轮边制动的压力需求，设计时需要结合匹配的制动管路直径、系统额定流量计算合理的流道通径，保证制动系统的响应速度满足法规要求。同时，本体上的调节机构安装位需要保证调节螺杆的同轴度，避免调节过程中出现卡滞，导致压力调节不顺畅，影响制动系统的调试效率。
