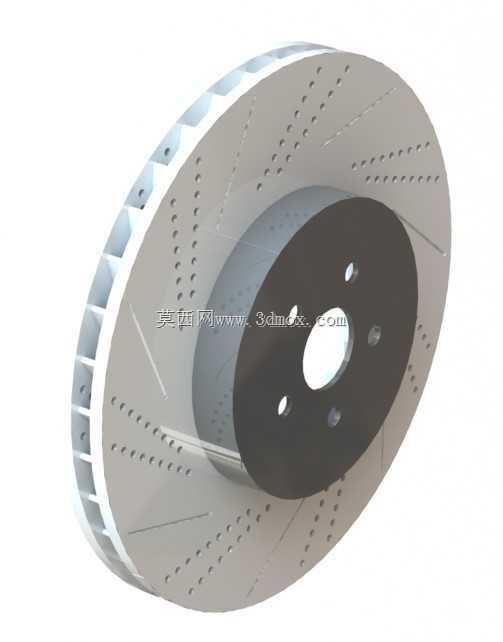

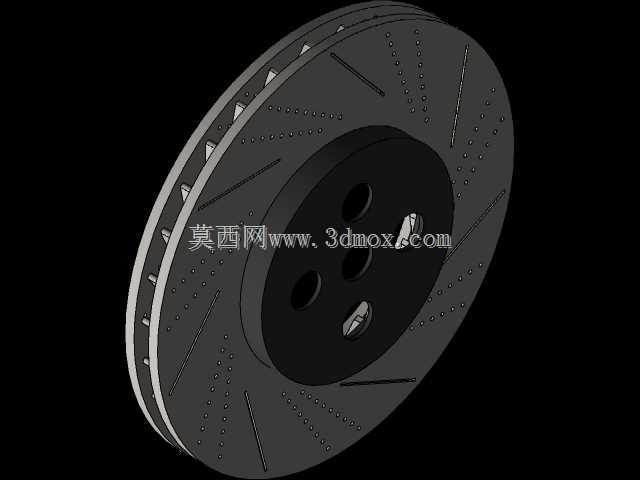

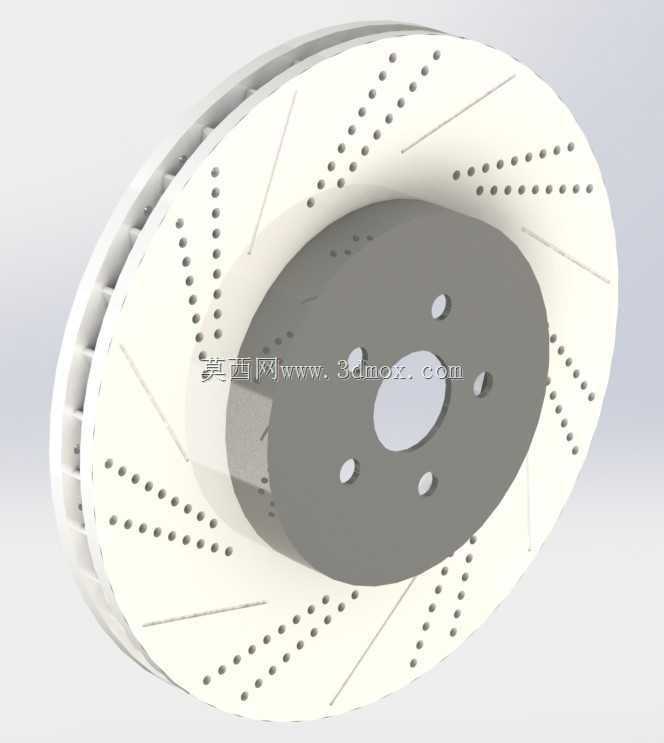

带通风划线打孔结构的汽车制动盘

　　日常做底盘制动系统相关的三维建模时，最先要锚定的就是安装边界，这个制动盘的中心定位凸台、四个轮毂安装孔的位置度公差必须卡准主机厂的轮毂合装要求，中心孔的配合公差选H7级过渡配合，才能保证装车后制动盘的径向跳动量控制在0.05mm以内，避免高速制动时出现方向盘抖动的问题。很多新手建模时容易忽略制动盘与制动卡钳的间隙预留，这个模型的摩擦环外径、通风道的径向高度，都是按照常规家用乘用车的单活塞浮动卡钳安装空间做的匹配，摩擦面单侧预留3mm的卡钳滑动间隙，不会出现制动盘旋转时蹭卡钳壳体的故障。

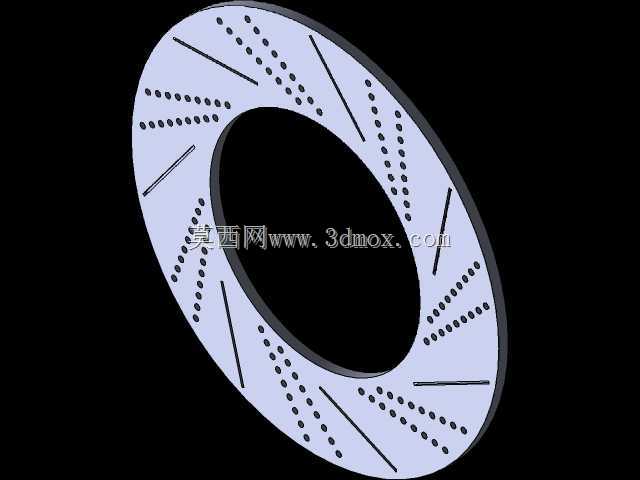

　　从功能特性来说，这款制动盘采用了通风式双层结构，两层摩擦盘之间的径向通风筋是直筋布局，相比曲线筋加工难度更低，散热效率能满足连续制动的热衰退要求，摩擦面上同时设计了径向划线和阵列式打孔结构，划线的作用是在制动时刮除刹车片表面的磨屑和水膜，避免雨天或者泥泞路面制动时摩擦系数骤降，打孔结构一方面能提升散热效率，另一方面可以降低制动过程中产生的高频啸叫，不过要注意打孔的位置要避开摩擦面的应力集中区，所有孔的边缘都做了0.5mm的倒角，防止长期使用后孔边出现热裂纹扩展。

　　实际应用场景里，这类结构的制动盘多用于家用乘用车的前轮制动，因为前轮制动力占整车制动力的70%左右，热负荷更高，通风结构加划线打孔的组合，能把连续十次全力制动后的盘体温度控制在350℃以内，避免摩擦材料因为高温出现热衰退导致制动距离变长。建模时要注意摩擦面的平面度要求，整个摩擦环的平面度公差要控制在0.02mm以内，两端摩擦面的平行度公差不超过0.03mm，不然会出现制动踏板弹脚的问题。

　　设计思路上，首先确定制动盘的有效摩擦半径，这个参数直接决定制动力矩的大小，要匹配整车的轴荷参数和轮胎抓地力上限，避免制动力过剩导致轮胎过早抱死。摩擦环的厚度按照18mm设计，磨损极限厚度设置为16mm，日常维保的时候可以直接测量厚度判断是否需要更换，不需要额外的磨损提示结构，成本更低。中心安装法兰的厚度要满足扭转强度要求，按照最大制动力矩的1.5倍安全系数校核，避免紧急制动时法兰出现断裂失效。通风筋的数量设置为36根，均匀分布在两层摩擦盘之间，既保证足够的散热面积，又不会因为筋条过密导致铸造时出现充型缺陷，铸造拔模斜度设置为1度，方便量产时的模具脱模。

　　安装边界方面，四个安装孔的节圆直径按照常规家用车的100mm设置，螺栓孔直径做15mm，匹配M12的轮毂螺栓，安装面的表面粗糙度要达到Ra1.6，保证和轮毂轴承安装面的贴合度，避免长期使用后出现松动。制动盘的总高度要匹配转向节的安装空间，摩擦面到安装法兰面的偏移量要和卡钳的安装支架位置对齐，保证刹车片的摩擦面完全和制动盘贴合，不会出现偏磨的问题。另外还要考虑动平衡要求，建模时可以在通风筋的位置预留去重块的安装位置，方便量产时做动平衡校正，减少高速旋转时的振动量。
