带侧装凸耳的筒式机械连接座结构

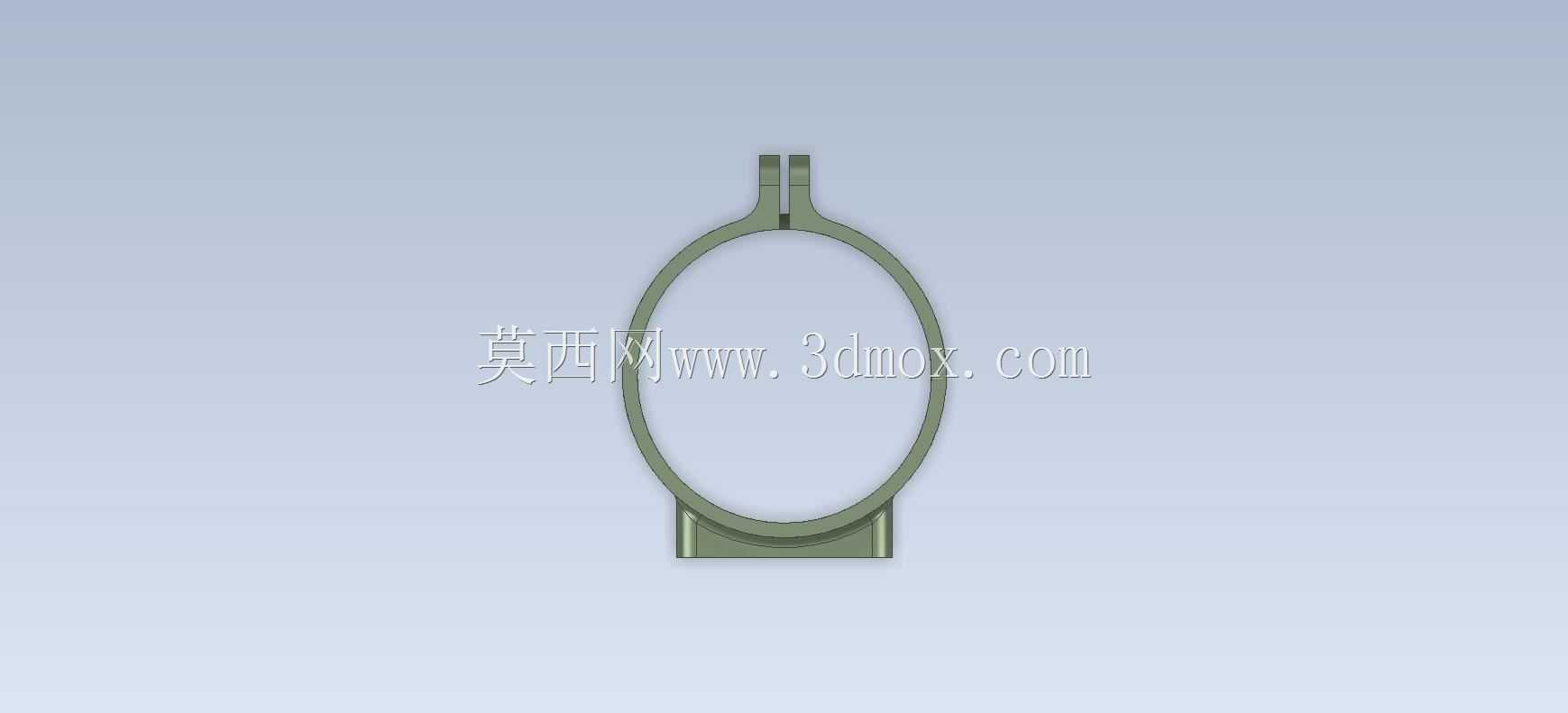

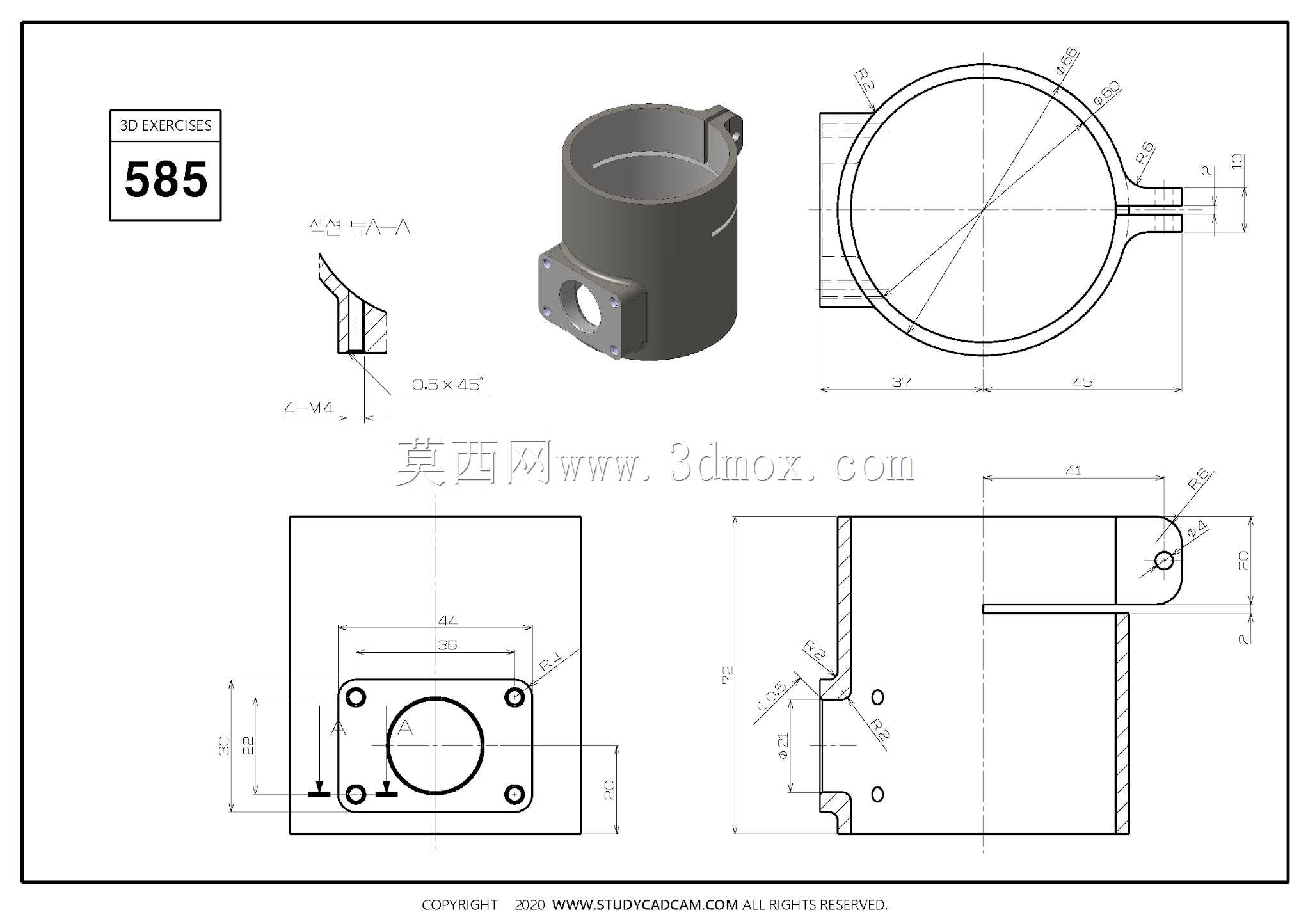

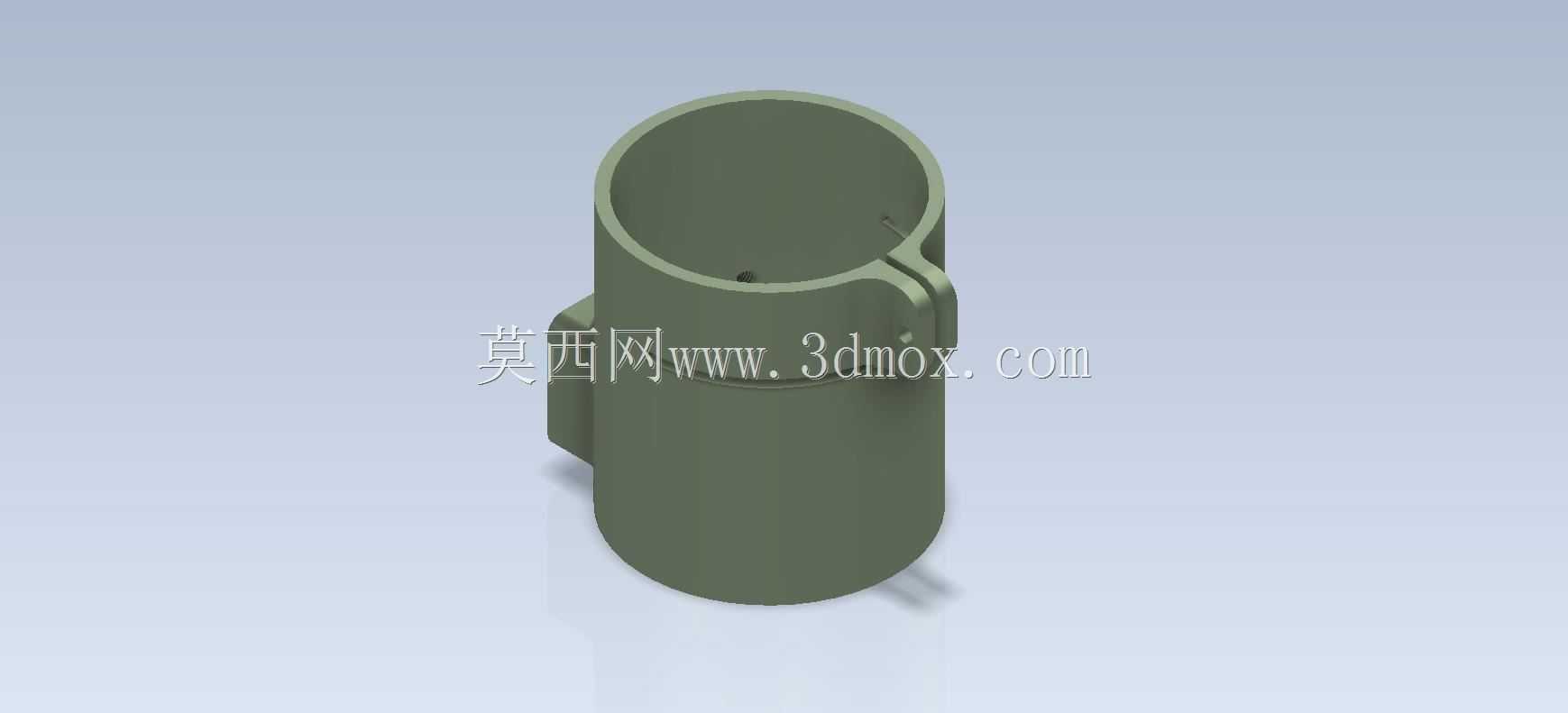

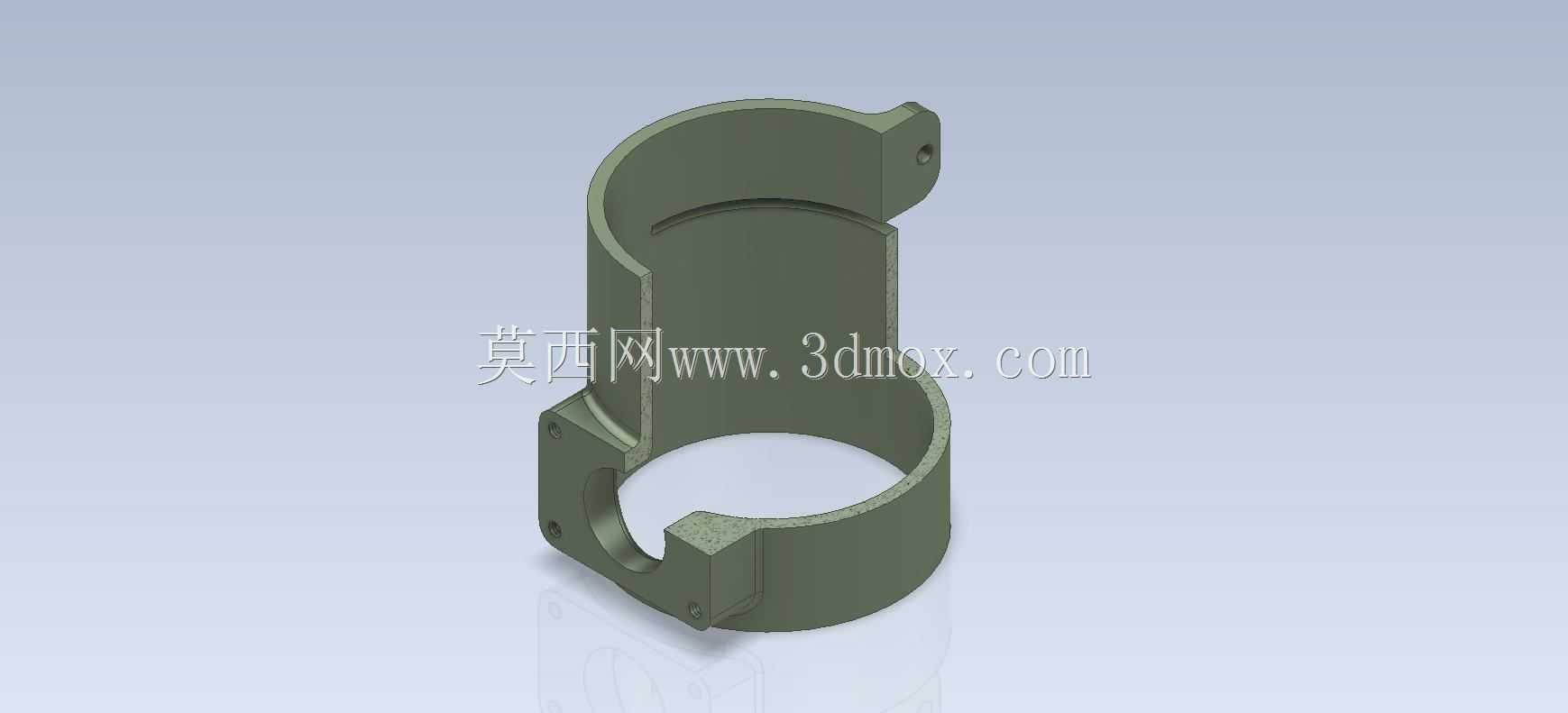

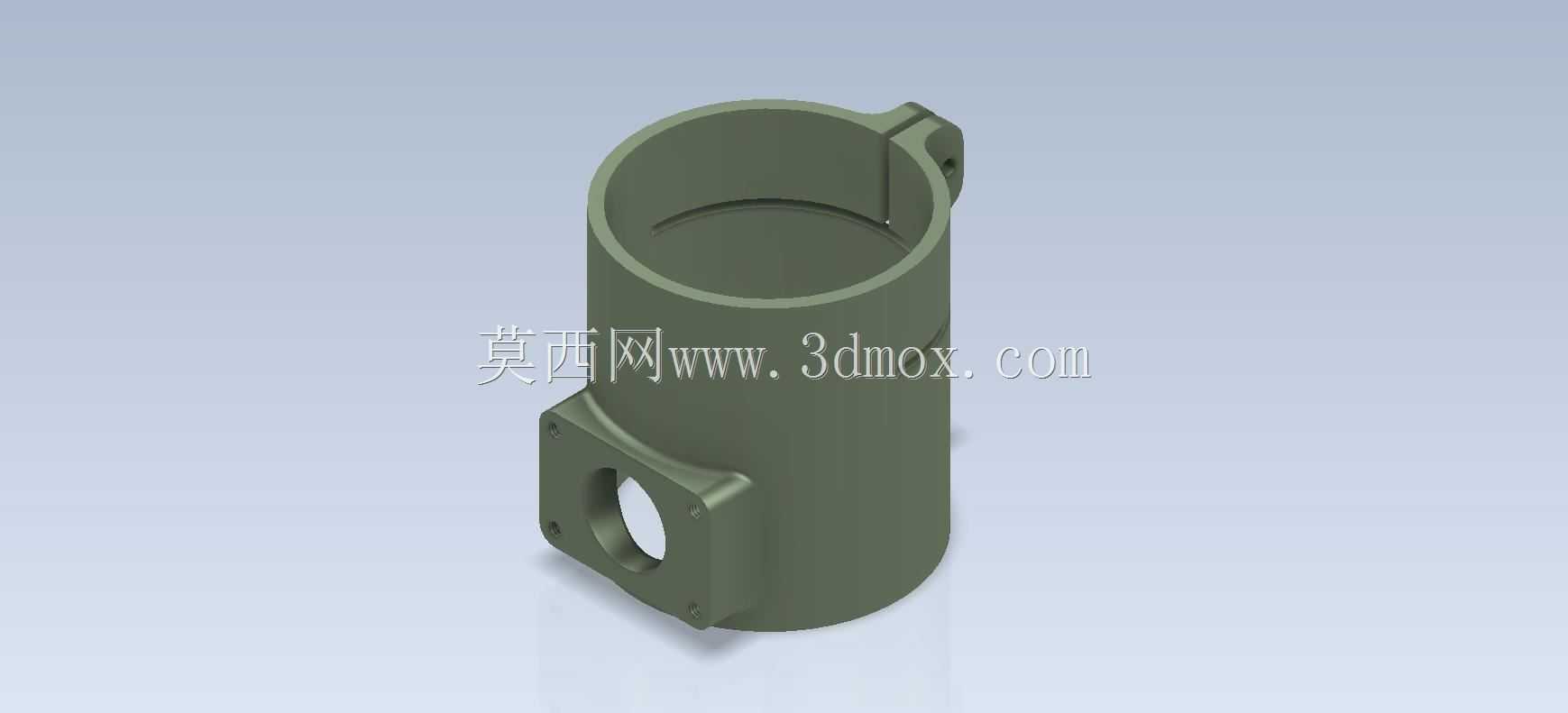

　　该筒式连接座属于流体管路与动力执行机构衔接的核心承载构件，常见于中小型内燃发动机的进气歧管支路、液压系统的油路转接单元、气动控制回路的执行端安装位，在小型通用汽油机、园林机械动力头、低压液压站的管路布局中应用频次较高，主要承担管路定位、相邻部件连接承载、流体通道导通的复合作用。从结构功能来看，主体采用等径圆筒构型，内部通孔为流体或杆件穿行的主通道，内壁做光滑过渡处理，可降低介质流动阻力，也能为穿装的导向杆件提供连续的支撑面，避免杆件受侧向力出现卡滞。筒体下部侧方伸出的带孔安装座，是整个构件的核心安装定位结构，座体上的通孔用于穿装紧固螺栓，可将整个连接座固定在相邻的机壳、阀块或者支架平面上，座体与筒体衔接处做了加厚圆角过渡，

　　能分散螺栓预紧力和工作振动带来的应力集中，避免长期受载出现衔接处开裂的问题。筒体上部侧方伸出的小型带耳凸台，主要用于外接管路卡箍、传感器支架或者小直径的旁通管路，凸台上的预制孔可直接穿装紧固件，不需要额外在筒体上钻孔焊接，减少了现场加工的工作量，也能保证外接部件的安装位置精度。设计过程中，首先要确定主体圆筒的内径尺寸，该尺寸需要匹配所适配管路的通径或者穿装杆件的外径，单边预留0.1-0.2mm的间隙满足装配公差要求，筒体的壁厚根据工作压力选取，低压气动或润滑场景下壁厚取内径的1/8-1/6即可满足强度要求，若用于高压油路则需要适当加厚并做耐压校核。下部安装座的伸出长度需要匹配安装面与筒体中心的距离，

　　保证安装后筒体与周边部件不发生干涉，安装座上的螺栓孔中心距需要适配对应安装位的螺纹孔间距，孔径比所用螺栓大0.5-1mm，预留装配调整余量。上部凸台的位置需要根据外接部件的走线或走管方向确定，避免与周边的线束、管路出现空间干涉，凸台的厚度要满足螺栓拧入后的螺纹啮合长度要求，一般不小于螺栓公称直径的1.2倍，保证连接可靠性。外形尺寸方面，主体圆筒的轴向高度需要根据两端连接部件的间距确定，要保证两端对接后密封圈有足够的压缩量，不会出现泄漏问题；下部安装座的底面为精加工定位面，平面度公差控制在0.05mm以内，保证安装后筒体的垂直度符合要求，避免内部穿装的杆件出现偏磨；整体构件的最大外轮廓尺寸需要预留足够的安装操作空间，

　　保证螺栓可以顺利穿入并使用工具拧紧，不会因为空间不足导致装配困难。建模过程中需要注意各衔接部位的圆角处理，所有直角棱边都要做倒钝处理，既可以减少应力集中，也能避免装配过程中划伤操作人员或者密封件；安装座的贴合面要做拔模斜度适配铸造或注塑的工艺要求，若采用机加工工艺则不需要拔模，但要保证加工余量均匀。实际应用中，该类构件常采用铝合金压铸或者铸铁铸造后精加工的工艺生产，铝合金材质重量轻、导热性好，适合发动机周边等有散热需求的场景，铸铁材质强度高、减震性好，适合液压系统等振动较大的安装位置。
