带多向安装孔槽的异形机械连接基座

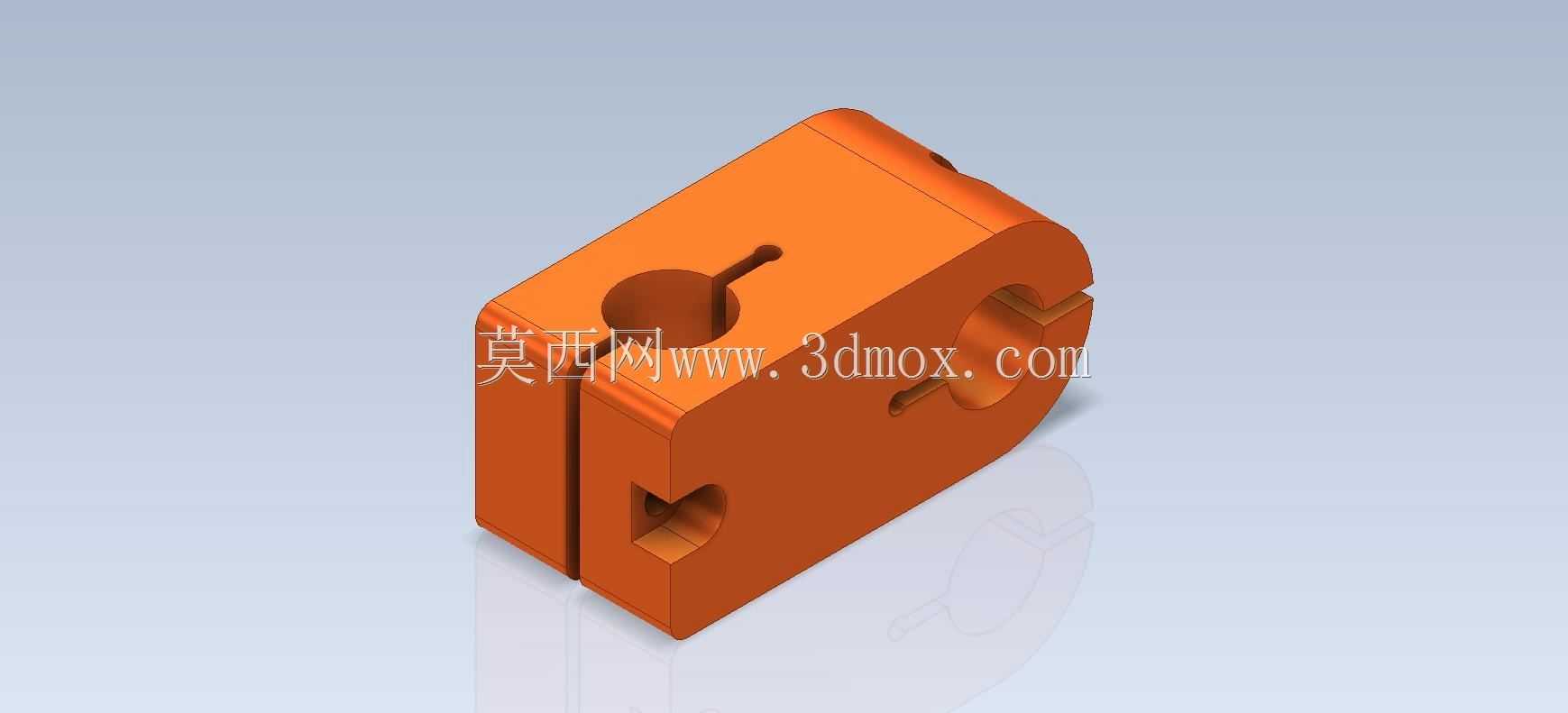

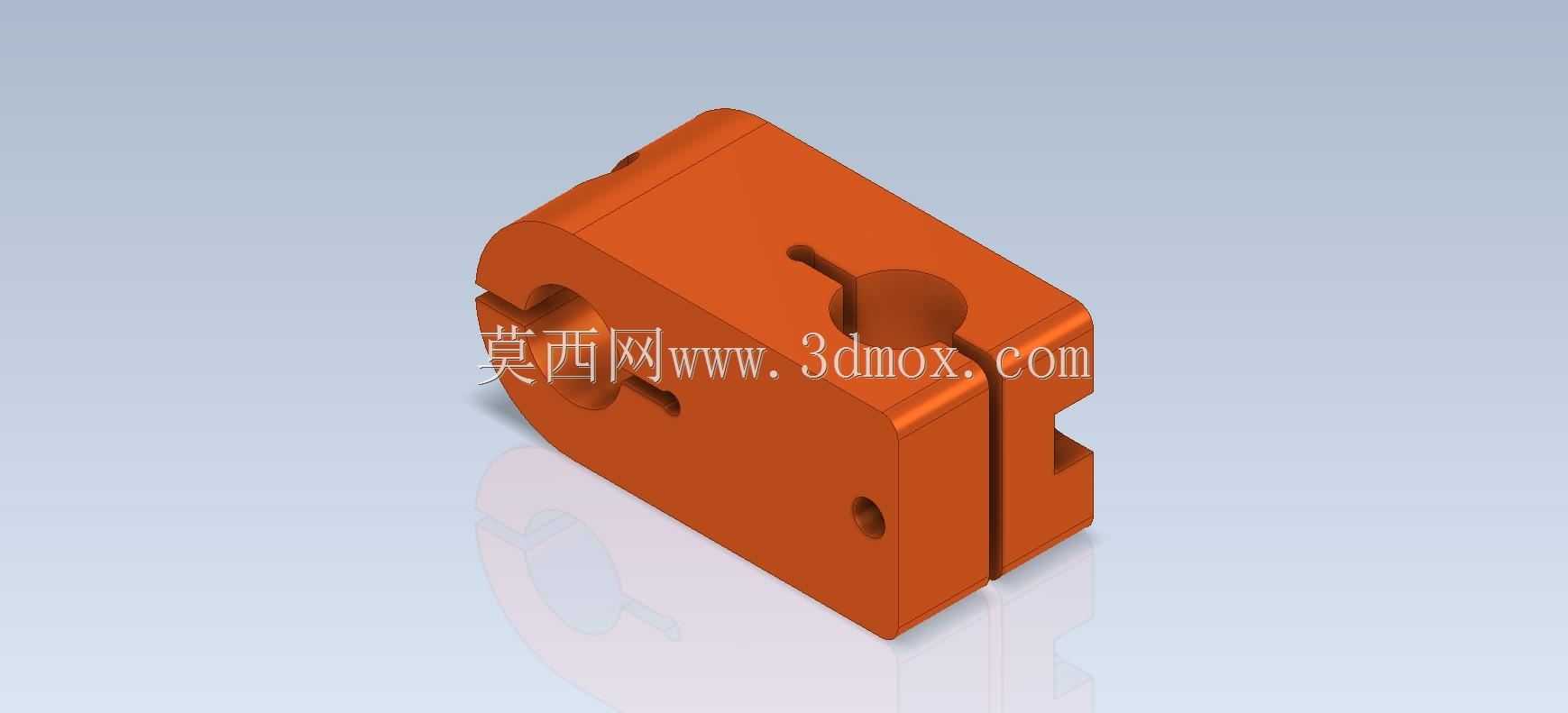

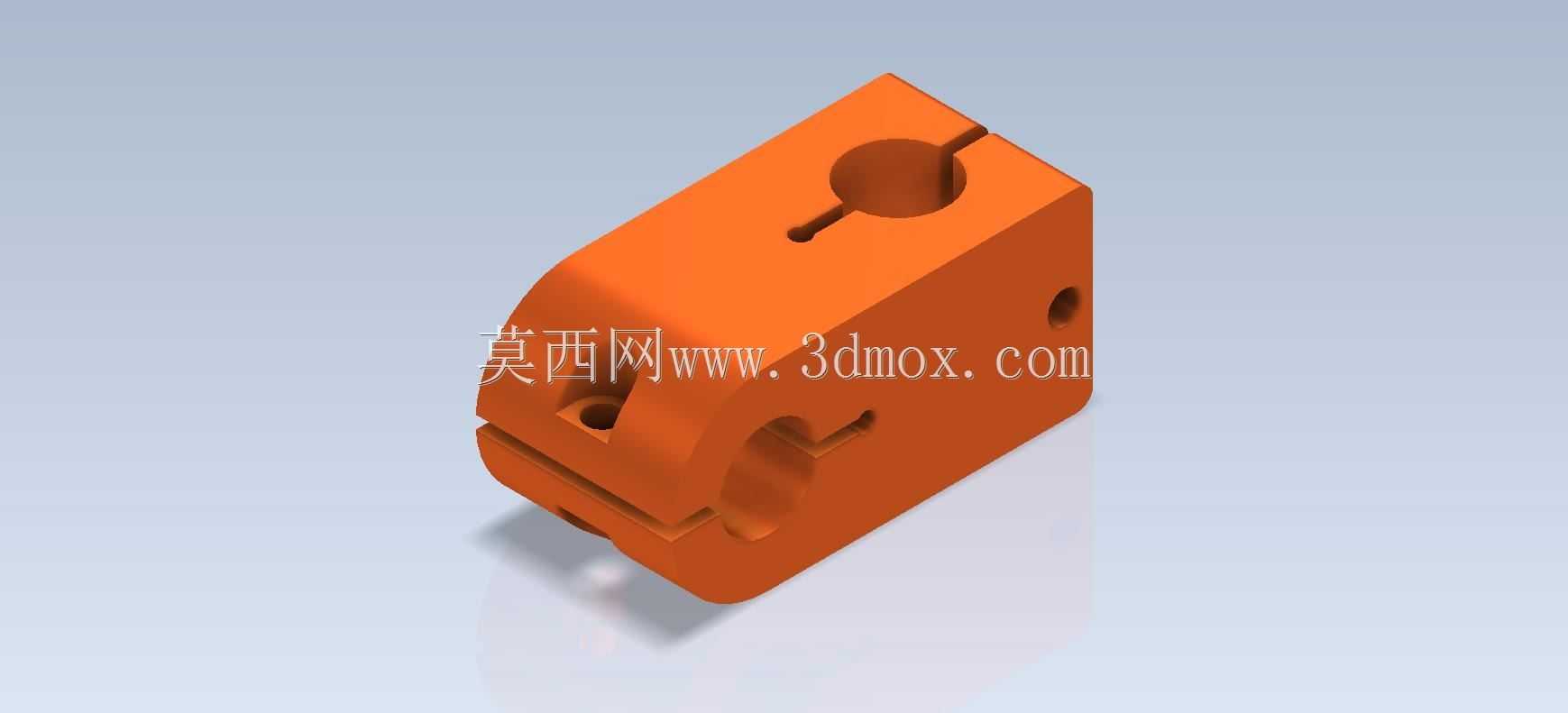

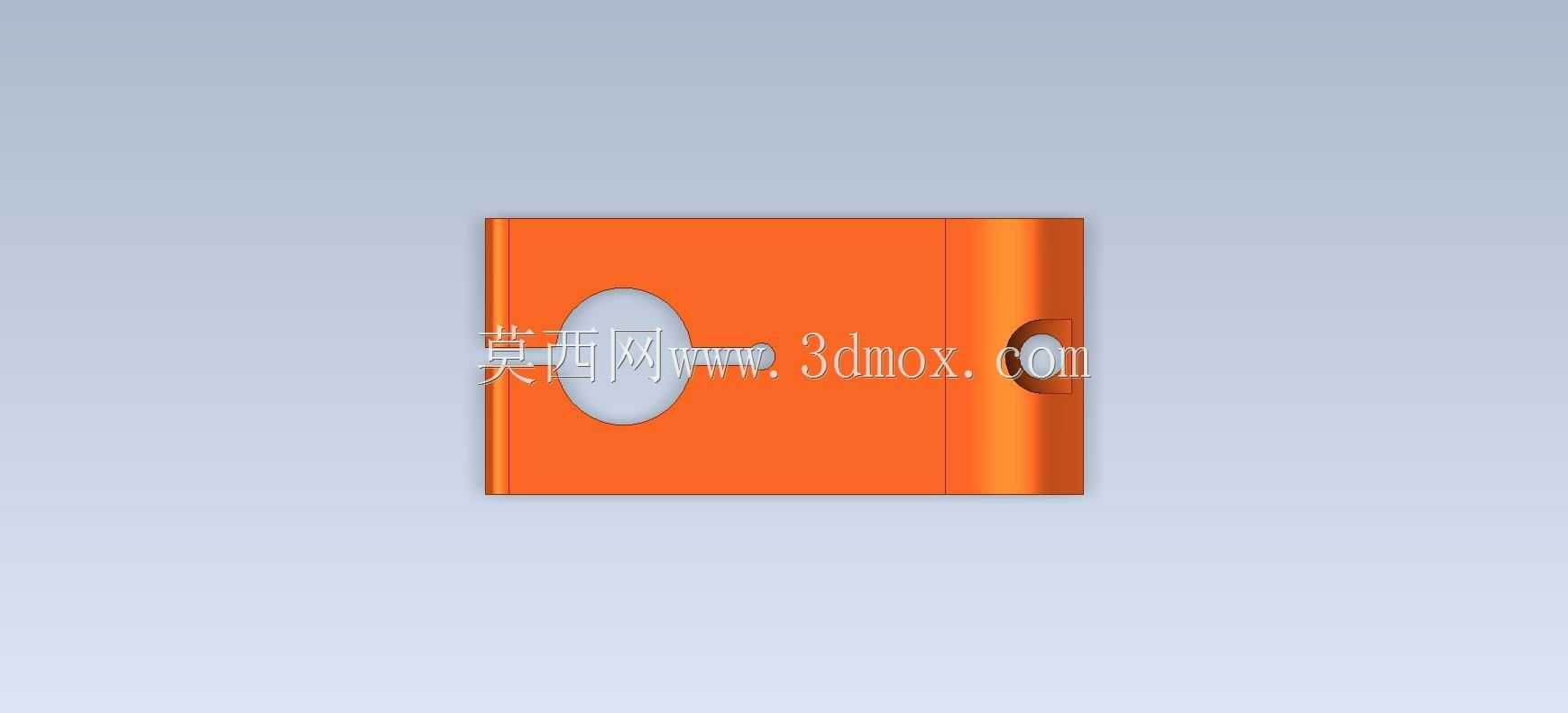

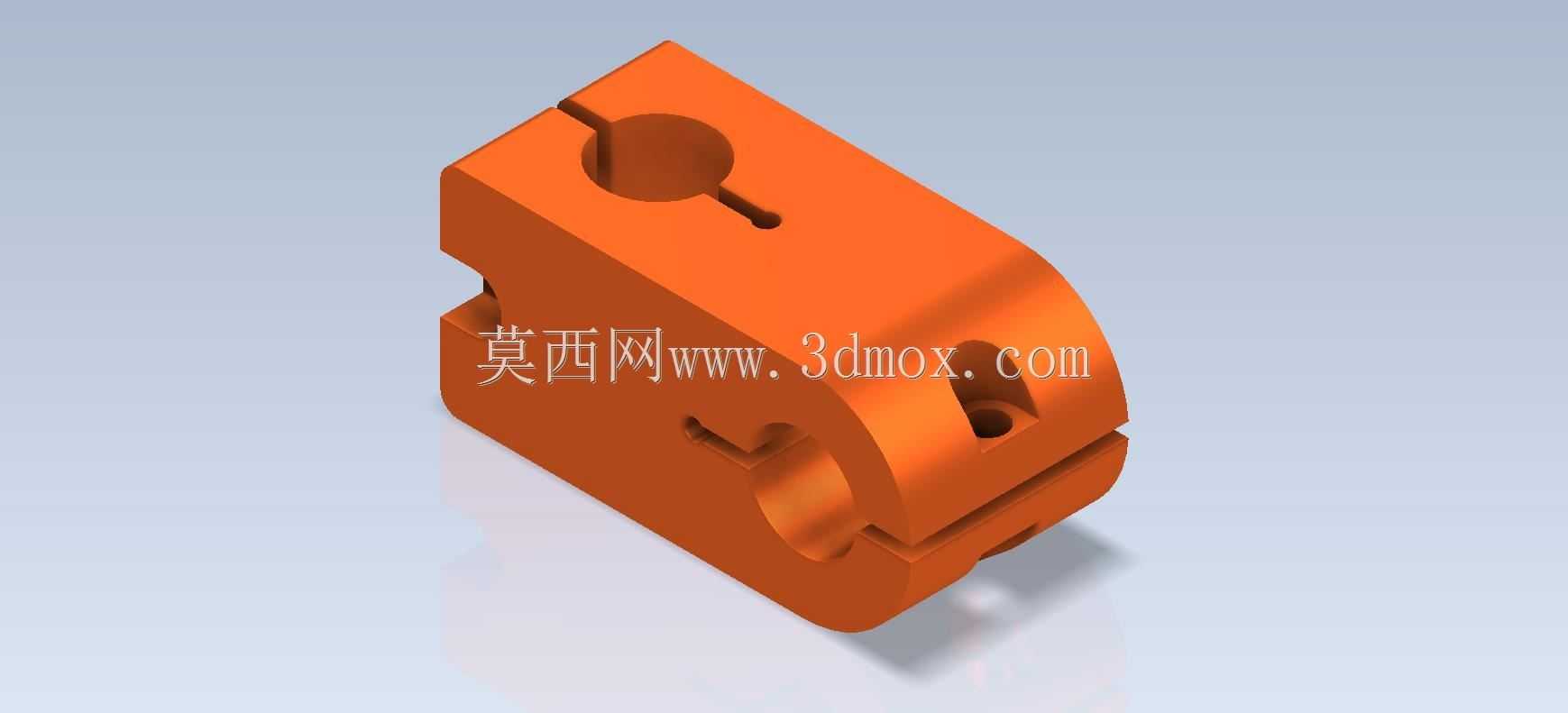

　　这款异形连接基座属于小型机械传动与定位系统中的常用连接件，在轻工自动化输送线、小型工装夹具模组、桌面级实验设备的可调安装结构中应用广泛，主要承担相邻功能部件的位置固定、间距微调以及多方向载荷传递的作用，区别于标准方形或圆形安装座，其异形轮廓是为了适配紧凑安装空间内的避让需求，避免与周边的管线、运动部件产生干涉。从结构功能来看，基座主体采用半圆弧与直边结合的轮廓，顶部开设的带缺口沉孔用于穿装锁紧螺栓，缺口结构可实现基座的侧向快速装拆，无需完全拧下螺栓即可完成部件的更换与位置调整，大幅缩短设备维护的停机时间；侧面分布的不同直径通孔与凹槽，分别用于穿装定位销、连接相邻功能块以及容纳锁紧垫片，其中侧面的横向通孔可作为铰接支点，

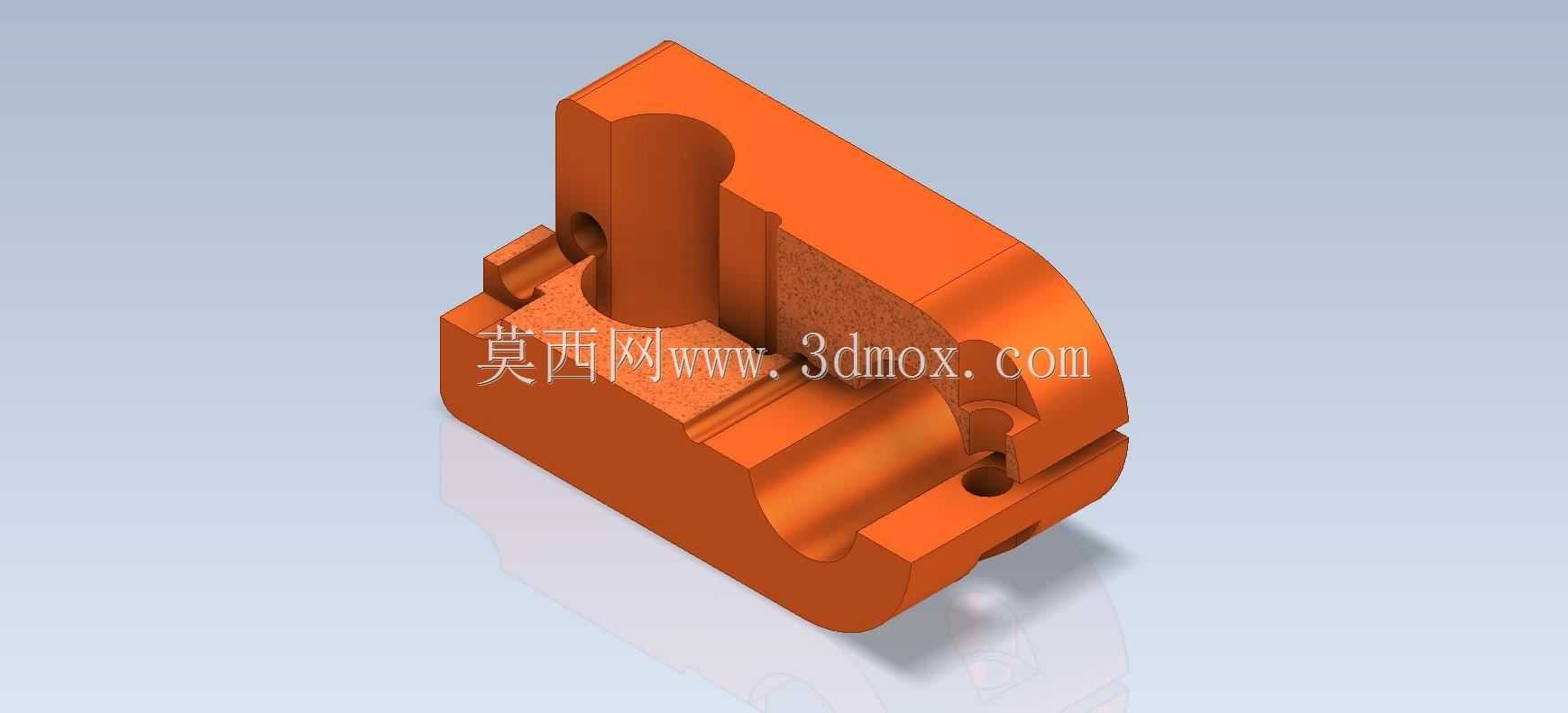

　　配合销轴实现相邻部件的小角度摆动调节，适配需要微调安装角度的工位需求；基座中部的开槽结构为弹性锁紧缝，当顶部螺栓拧紧时，开槽处产生微量弹性变形，可抱紧穿装在孔内的轴类零件，实现无间隙的轴座连接，减少传动过程中的回程误差。设计过程中优先考虑了安装边界的适配性，整体轮廓的直边部分可贴靠在设备安装板的基准面上，保证安装后的位置精度，半圆弧部分则避开了安装区域内的圆形凸台、走线孔等已有结构，无需对原有安装板进行二次加工即可直接装配；各孔位的位置公差按照IT7级精度设定，既满足普通工装的定位精度要求，又不会过度提升机加工的难度与成本，孔口均做了0.2mm的倒角处理，去除机加工产生的毛刺，避免装配时割伤操作人员或划伤配合零件表面，同时引导螺栓、

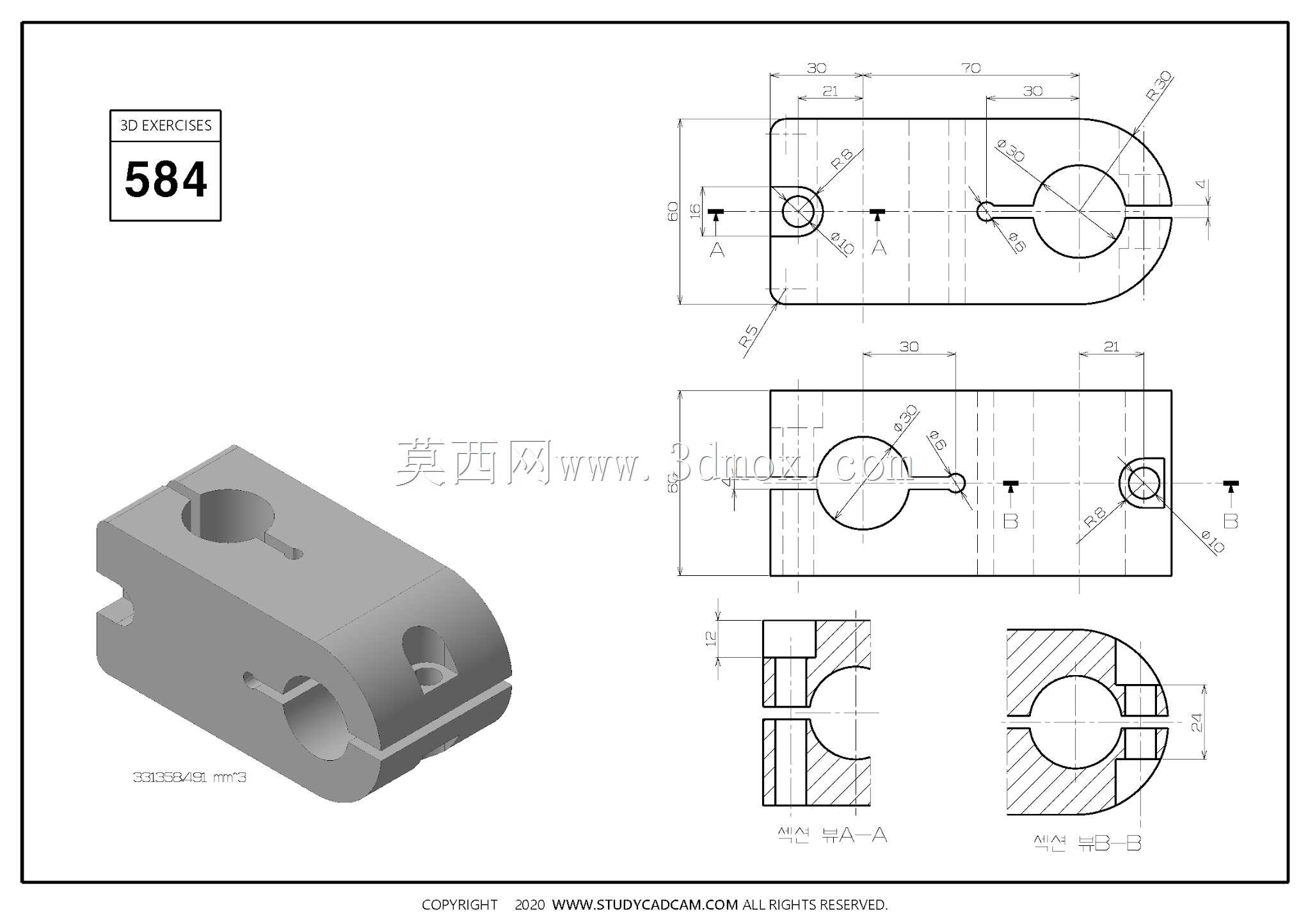

　　销轴顺利穿入，减少装配卡滞的概率。从实际使用场景出发，这类基座常被用在小型输送带的侧边挡条安装、检测传感器的位置调整支架、工装夹具的快速更换模块上，其多方向的孔槽设计允许同一个基座适配至少三种不同的安装姿态，减少了非标设计中需要单独定制安装座的工作量，降低小批量设备的制造成本；基座的壁厚设计经过受力校核，主体承载区域的壁厚保证在5mm以上，开槽处的薄壁区域厚度控制在2mm，既满足弹性变形的锁紧需求，又不会在正常锁紧力下发生塑性断裂，可承受不超过500N的径向载荷与200N的轴向载荷，适配大部分小型自动化设备的受力工况。建模过程中需要重点关注各孔槽与主体轮廓的位置关系，尤其是顶部沉孔的缺口与侧面凹槽的相对角度，

　　需要保证装配时锁紧螺栓的扳手空间充足，不会与侧面的连接结构产生干涉；半圆弧面与直边的过渡处采用R2的圆角过渡，避免应力集中，提升零件的抗疲劳性能，在反复拆装锁紧的使用场景下，不会在过渡处产生裂纹；底部的安装贴合面需要保证平面度不超过0.05mm，确保安装后基座不会出现歪斜，保证连接的轴类零件与安装基准面的平行度符合设计要求。
