带周向定位凸台的拼接式法兰结构

　　在流体输送管路、动力传动对接、设备舱体密封连接的各类工程场景里，法兰是应用频次极高的基础连接件，区别于常规一体式平焊、对焊法兰，这款拼接式带凸台的法兰结构，更适配需要分段装配、周向精准定位、局部承载强化的特殊安装工况。从实际使用场景来看，这类结构常出现在中小型液压泵站的阀组对接面、模块化气动管路的快拆段、小型试验设备的舱体观察窗连接位，这类场景往往不具备整圈法兰穿装螺栓的操作空间，需要将法兰拆分为分段式结构逐段卡装到位，再通过周向的凸台结构完成段与段之间的咬合定位，避免装配后出现段间错位导致的密封失效问题。

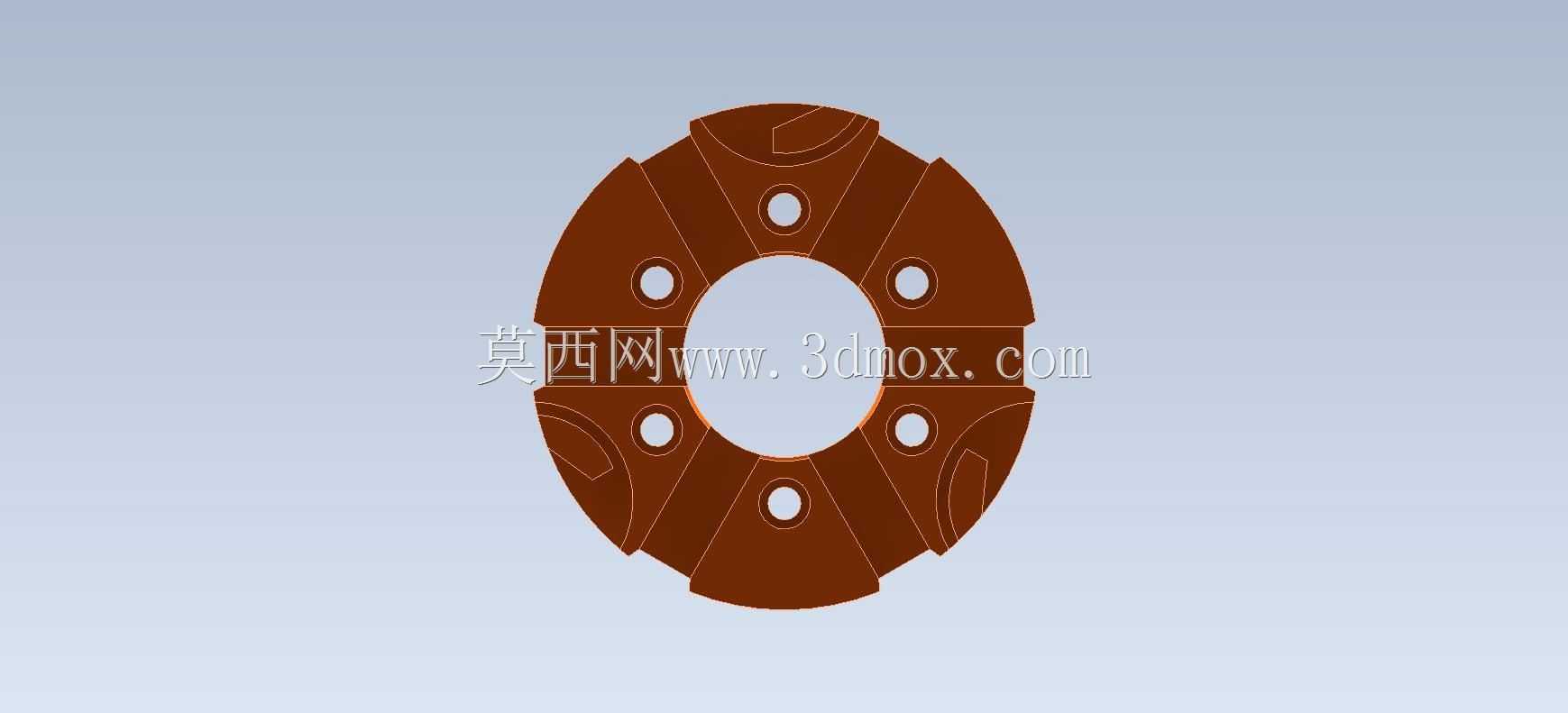

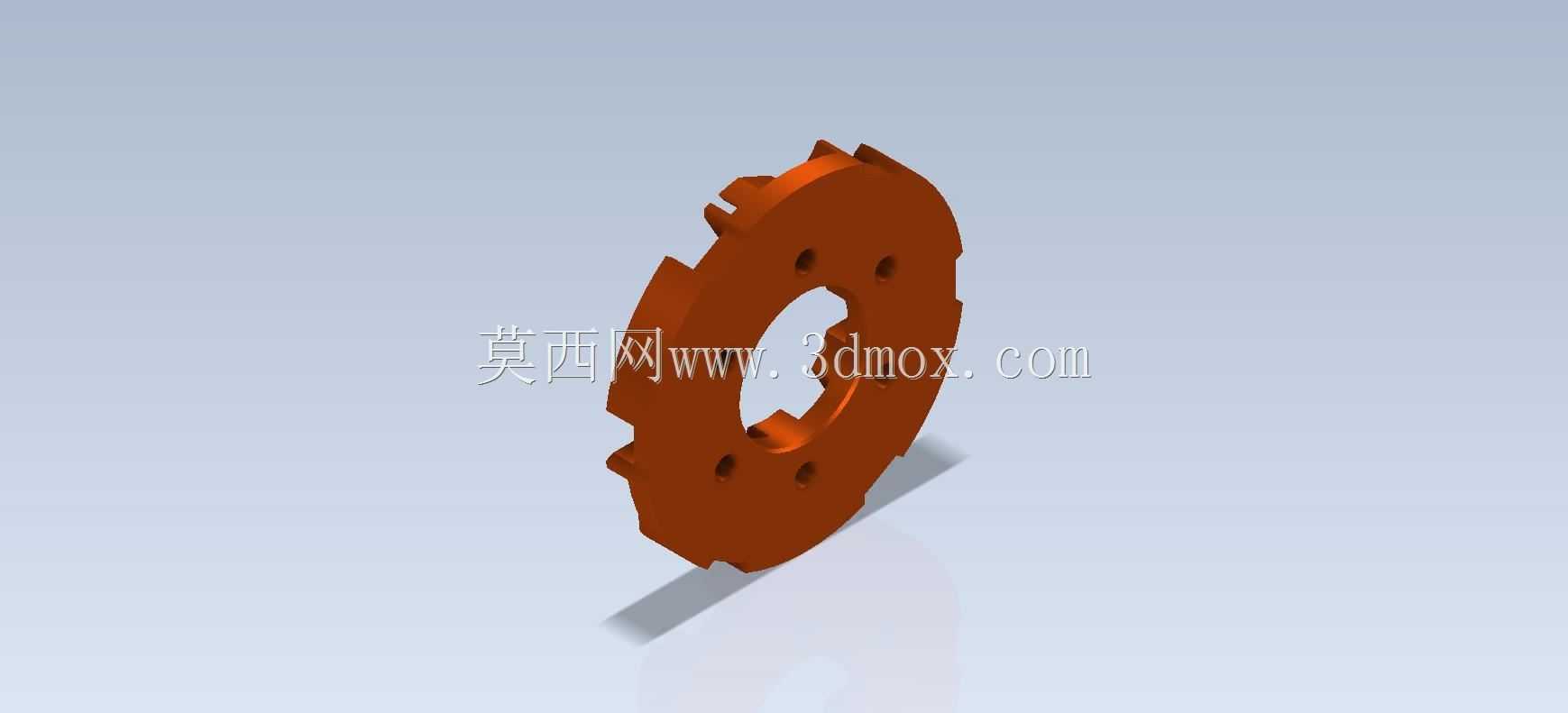

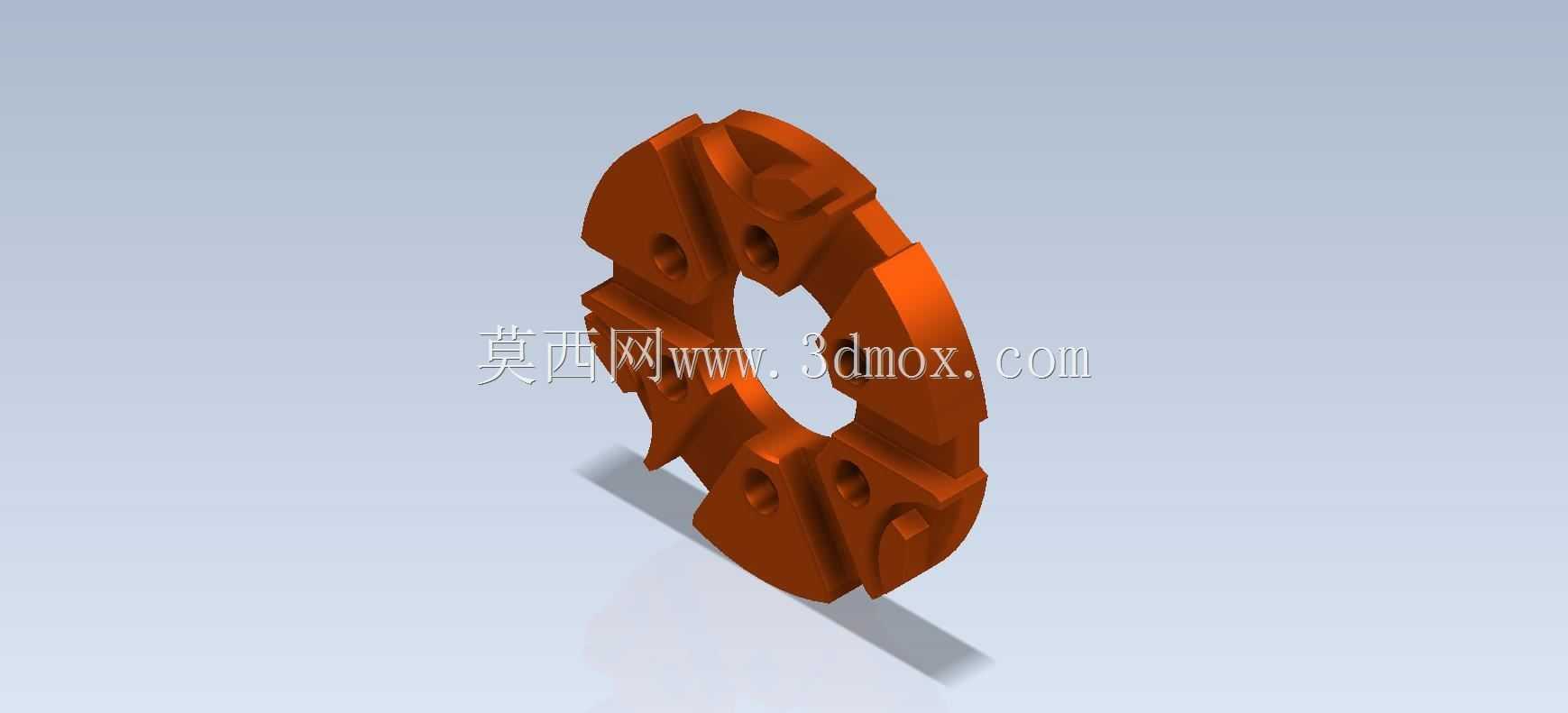

　　从功能特性上看，这款法兰没有采用常规的整圈环形结构，而是拆分为多段弧形拼接单元，每段单元上都预留了螺栓穿装孔，同时在段与段的对接位置设计了凹凸配合的定位结构，也就是模型上突出的块状凸台与对应的凹槽结构，装配时相邻两段的凸台嵌入对应凹槽，不需要额外做周向位置校准，就能保证所有螺栓孔的同轴度，大幅降低现场装配的找正时间。另外每段法兰的内侧都做了贴合管路外壁的圆弧过渡，不会出现常规拼接法兰容易产生的内侧台阶，避免管路输送流体时在台阶位置产生紊流、积料的问题，尤其适配输送带有细小颗粒的流体、或者对管路内壁平滑度有要求的洁净介质输送场景。

　　设计思路上，这款结构没有照搬标准法兰的尺寸冗余，而是针对小空间装配的痛点做了优化：首先是分段式的结构设计，让法兰可以在管路已经铺设完成、两端没有足够轴向操作空间的情况下，从管路侧面完成卡装，不需要拆解原有管路就能更换法兰，解决了老旧管路改造时法兰更换难度大的问题；其次是周向的凸台定位结构，替代了常规法兰装配时需要的定位销，减少了零件数量，同时凸台本身也能承担一部分周向剪切力，当管路存在小幅扭转振动时，剪切力先由凸台咬合结构承担，不会直接作用在连接螺栓上，降低螺栓受剪断裂的风险；另外法兰上的螺栓孔做了沉头设计，螺栓安装后头部不会突出法兰表面，适配安装位置外侧有护罩、或者安装间隙极小的场景，避免螺栓头和周边结构产生干涉。

　　从外形尺寸与安装边界来看，这款法兰的整体外径适配公称通径50到80的中小型管路，每段拼接单元的弧长对应整圈的六分之一，单段重量控制在0.3千克以内，单人即可徒手完成单段的对位安装，不需要额外吊装辅助。安装时需要注意的边界条件：首先是管路对接的两个端面需要预留不小于15毫米的轴向间隙，用来放置密封垫片，法兰拼接完成后螺栓的锁紧扭矩要控制在对应螺栓等级的标准扭矩范围内，避免扭矩过大导致分段法兰出现变形，影响凸台的咬合精度；其次是法兰外侧的凸台突出法兰本体表面8毫米，设计安装位的护罩或者周边结构时，需要预留至少10毫米的径向间隙，避免凸台和周边结构剐蹭；另外这款法兰的密封面没有采用突面或者凹凸面的标准密封结构，而是采用了平面加整体密封垫片的形式，适配压力不超过1.6MPa的低压管路场景，如果用于更高压力的工况，需要在每段法兰的密封面位置额外加工密封槽，加装O型圈来提升密封性能。

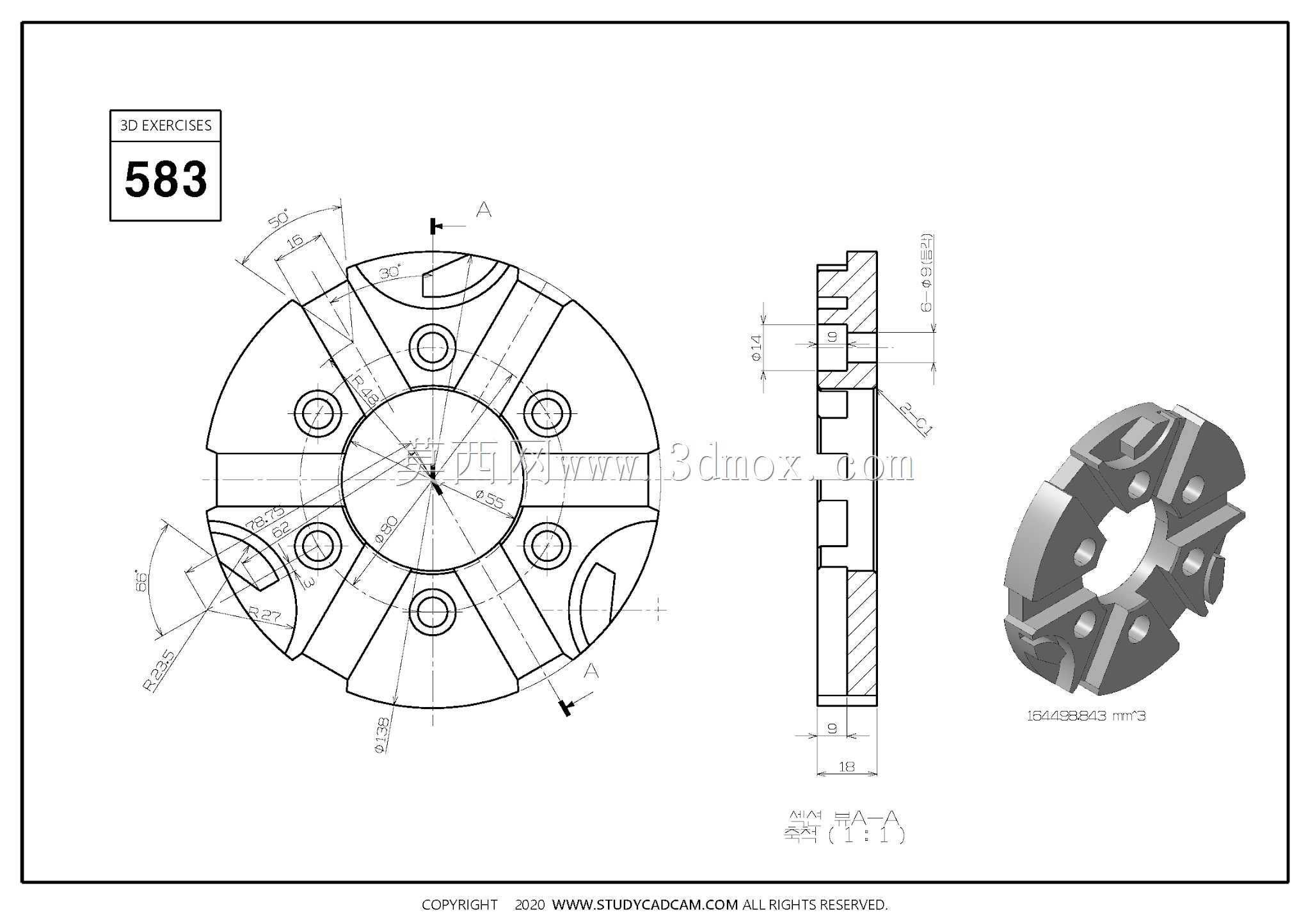

　　从建模练习的角度来看，这款结构的建模过程覆盖了机械零件建模的常用操作：首先是基础的旋转特征生成法兰的基础环形基体，之后通过拉伸切除拆分出分段的单元结构，再通过拉伸凸台生成段间的定位结构，最后通过阵列、倒角、孔特征完成所有细节的制作，建模过程中需要重点关注相邻段凸台和凹槽的配合间隙，一般控制在0.1到0.2毫米之间，既保证装配时可以顺利对位，又不会因为间隙过大导致定位精度不足；另外螺栓孔的位置需要和分段结构做位置度校验，避免拆分后螺栓孔出现跨段的情况，影响螺栓的穿装。这类练习模型虽然结构不算复杂，但覆盖了实际工程中法兰类零件设计的核心考量点，包括装配工艺性、受力合理性、安装边界的预留，对于刚接触机械结构设计的从业者来说，通过这类模型的建模练习，可以快速建立起“设计服务于装配、适配于工况”的设计思维，避免陷入只看标准尺寸、不考虑现场实际安装条件的设计误区。在实际工程应用中，这类非标准法兰结构往往不会出现在标准件手册里，需要设计人员根据具体的安装空间、工况压力、装配条件做针对性设计，这款练习模型的结构逻辑，可以直接迁移到很多小空间管路改造、模块化设备对接的实际项目中，只需要根据实际的管路通径、压力等级调整对应的尺寸参数、螺栓数量和密封结构，就能快速生成符合实际需求的可用结构。
