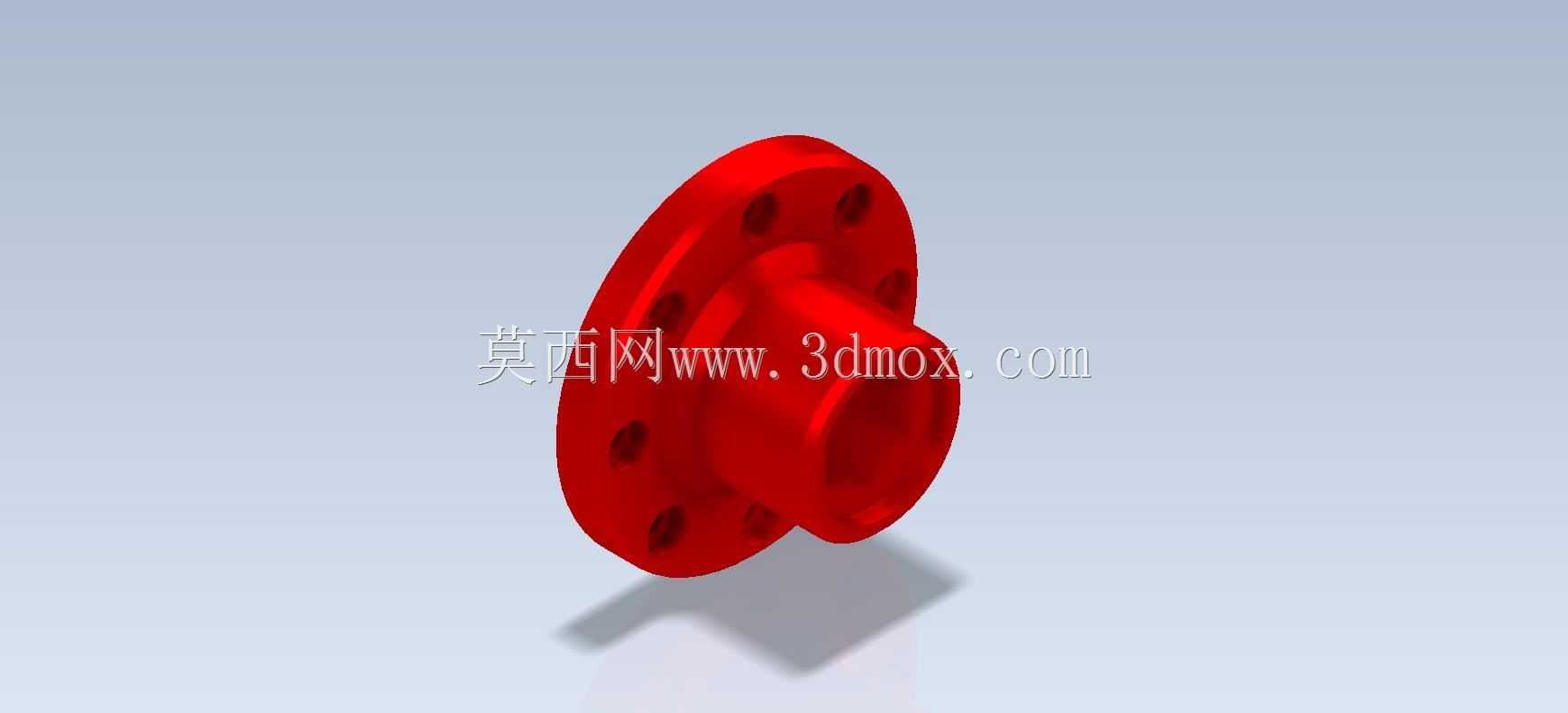

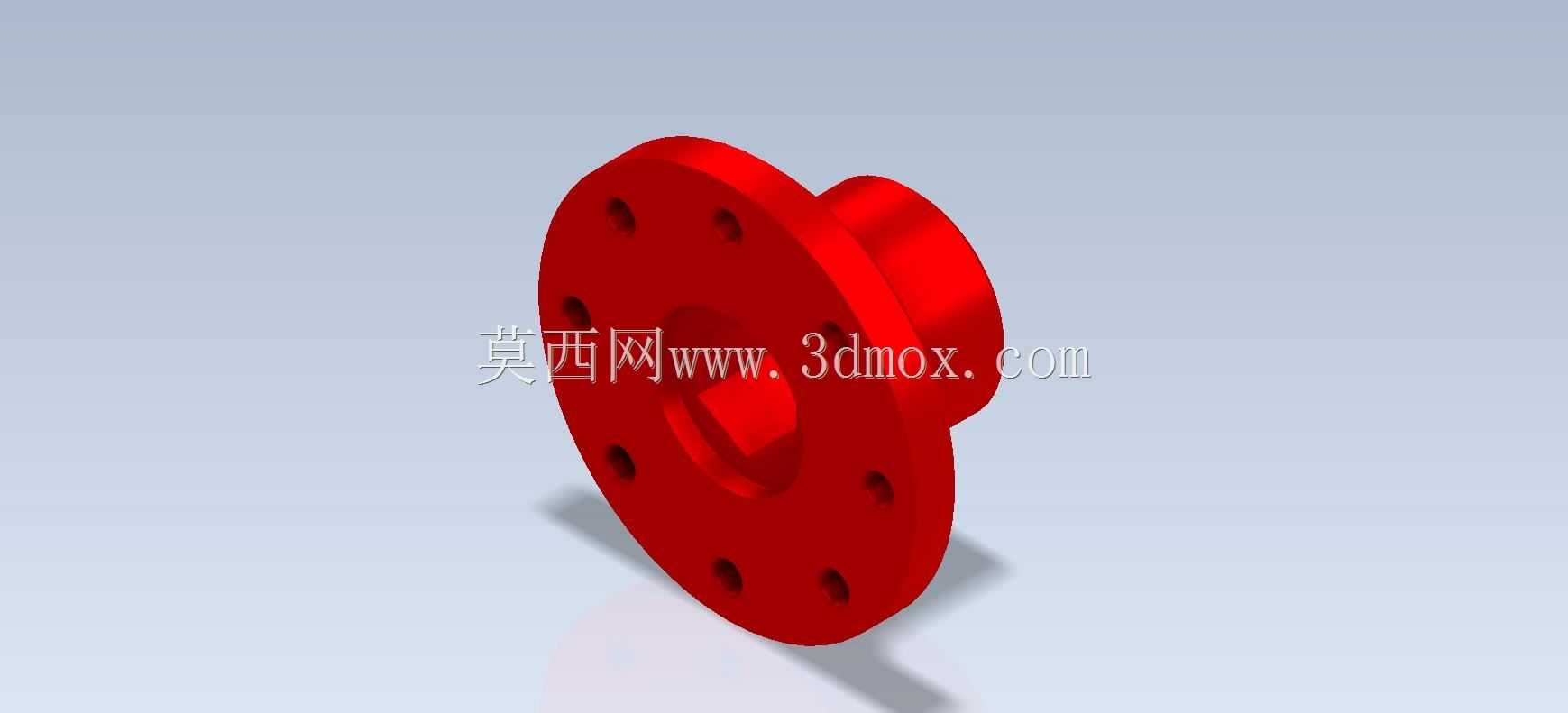

带凸台圆形法兰连接结构练习模型

　　在流体输送管路、液压动力单元、气动控制系统以及各类需要刚性管路对接的工业场景里，法兰类连接件是实现管路与设备、管路与管路之间密封固定对接的核心基础零件，本次呈现的带单侧凸台的圆形法兰结构，是针对入门结构设计练习开发的典型建模案例，覆盖了法兰类零件最核心的结构特征与设计逻辑。从实际应用场景来看，这类带单侧凸台的法兰常被用在中低压管路的端部对接位置，凸台结构一方面可以嵌入对接端的定位槽内，实现安装过程中的快速径向定位，避免螺栓紧固过程中法兰出现径向偏移，另一方面凸台的端面可以作为密封面的承载基体，相比无凸台的平法兰，能在同等螺栓预紧力下获得更均匀的密封面压应力分布，降低密封垫片被压溃或者局部压应力不足导致的泄漏风险。

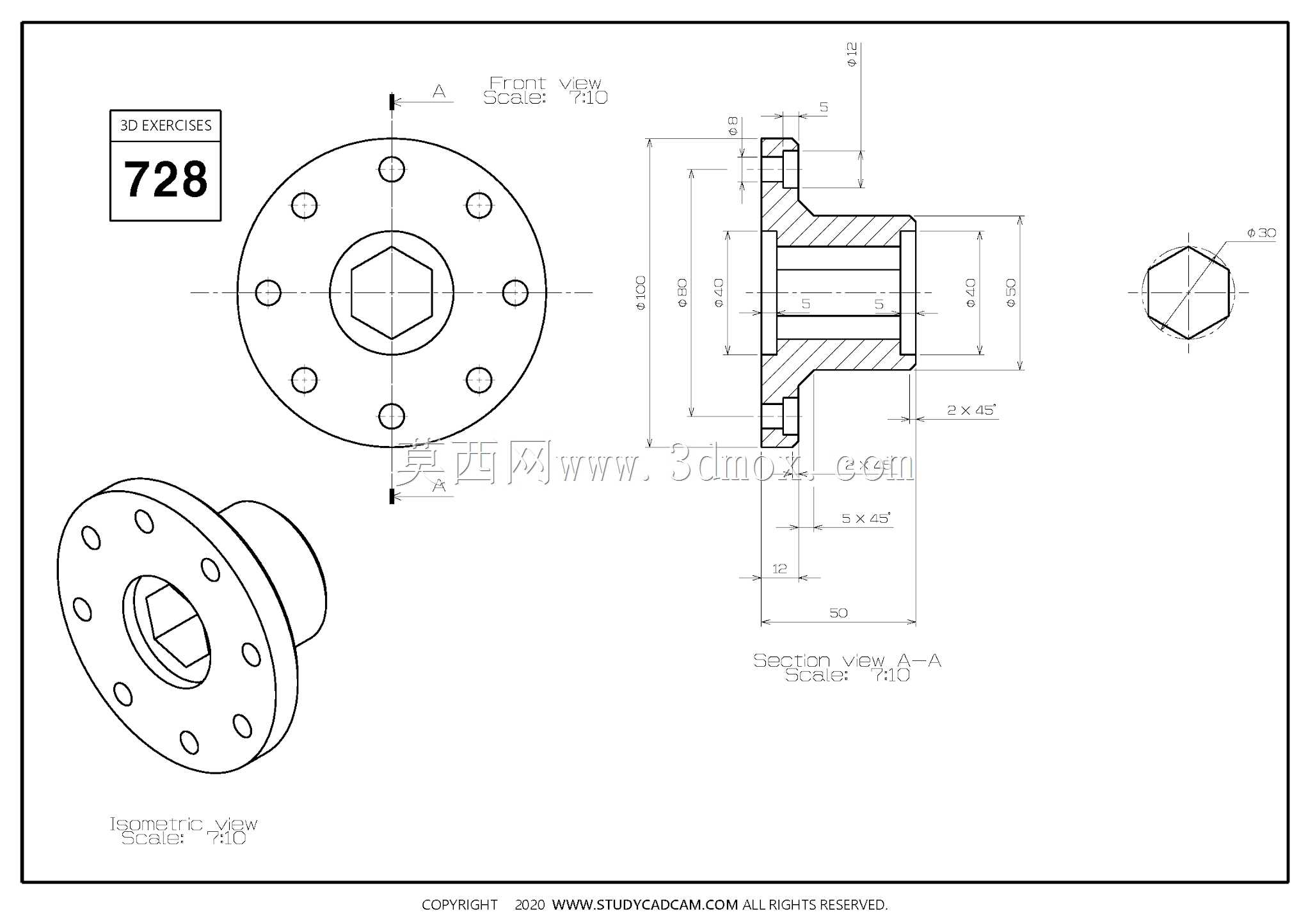

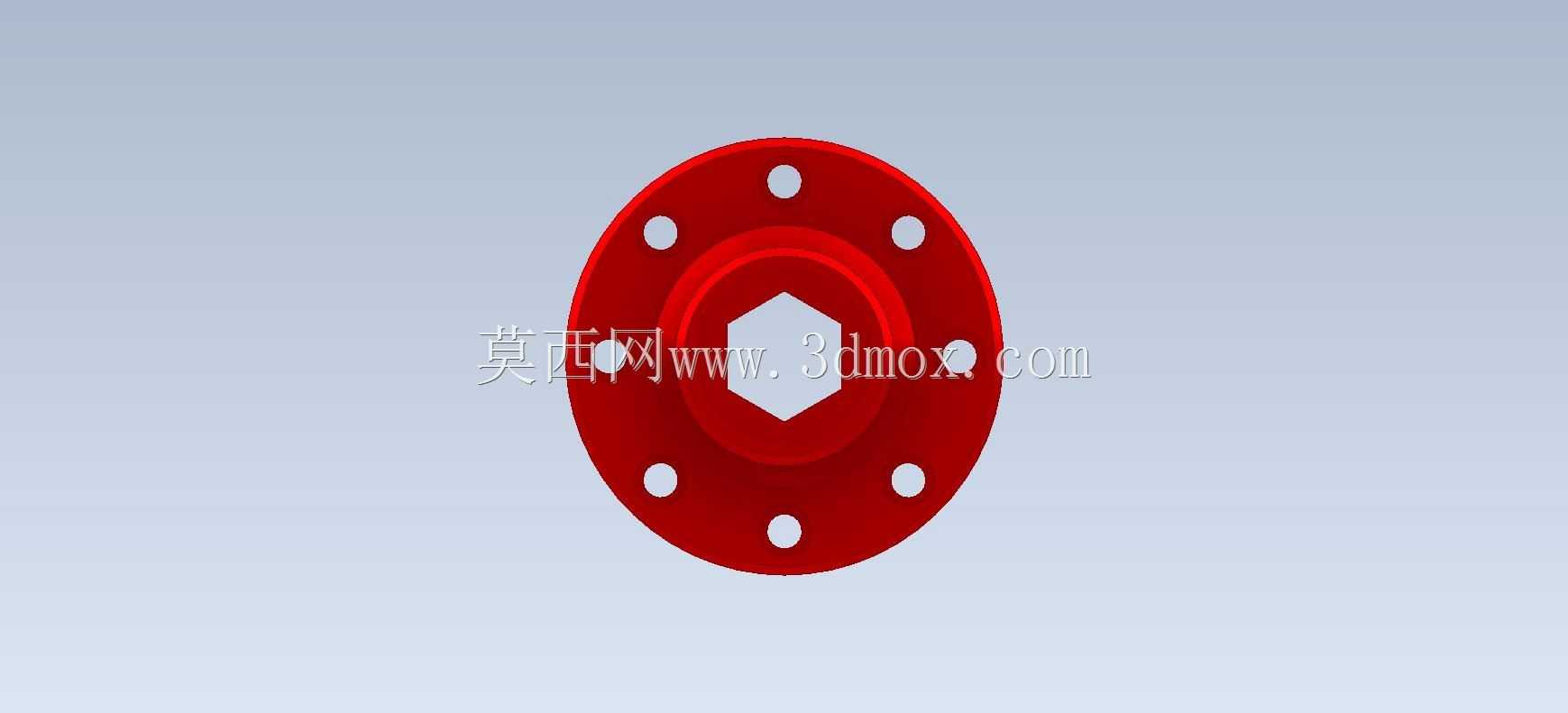

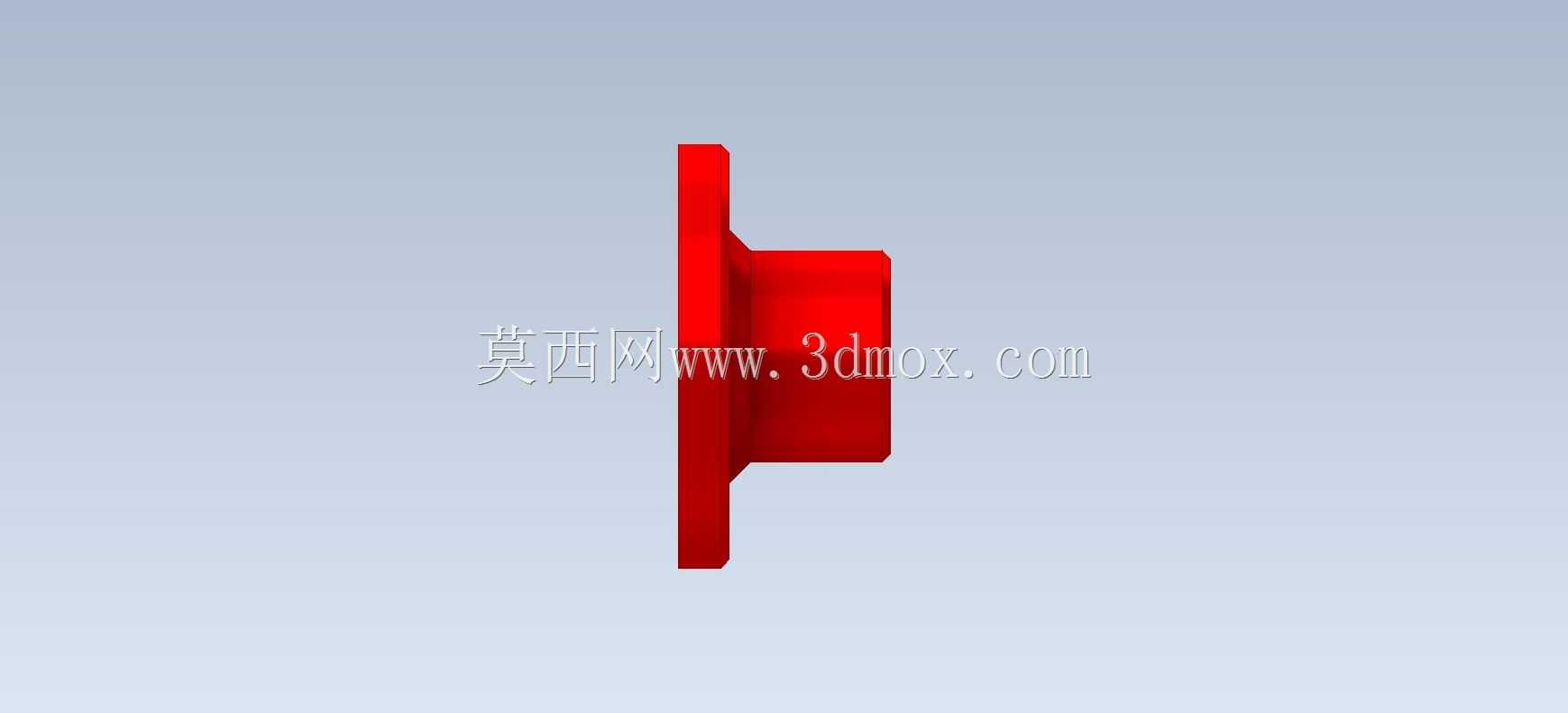

　　从设计思路层面拆解这个结构，首先要确定法兰的核心通径，也就是中心通孔的尺寸，这个尺寸直接匹配对接管路的通径要求，需要保证通径处的流道截面无突变，避免介质流经时产生过大的局部阻力损失，建模过程中需要优先保证中心通孔的同轴度要求，这也是法兰类零件最核心的形位公差要求，一旦同轴度超差，安装后会出现管路错位，轻则产生流阻异常，重则导致密封面受力不均引发泄漏。法兰盘上的周向均布螺栓孔，是实现法兰紧固的核心结构，设计这类孔位时首先要根据公称压力等级确定螺栓的数量与规格，孔位的分布圆直径需要匹配对应标准法兰的安装尺寸，保证同压力等级、同通径的法兰具备互换性，练习过程中需要重点掌握圆周阵列特征的应用逻辑，要保证每个螺栓孔的中心到法兰中心的距离一致，相邻孔之间的夹角误差控制在合理范围内，避免实际安装时出现螺栓无法穿入的问题。单侧的凸台结构设计，需要重点关注凸台与法兰盘主体的过渡圆角，这个位置是应力集中的高发区域，在管路承受内压或者外部振动载荷时，直角过渡的位置很容易产生疲劳裂纹，因此在建模时必须在根部添加合理的圆角过渡，圆角半径需要根据法兰的整体厚度匹配，既不能因为圆角过小无法起到应力缓释的作用，也不能因为圆角过大侵占密封面的有效接触面积，影响密封性能。从安装边界的角度来看，这类法兰的轴向安装尺寸由法兰盘厚度与凸台高度共同决定，凸台的外径尺寸需要与对接端的定位内孔保持合理的间隙配合，间隙量通常控制在0.1mm到0.3mm之间，既保证安装时可以顺利嵌入定位，

　　又不会因为间隙过大导致对接后同轴度超差。法兰盘的外圆尺寸需要大于螺栓孔分布圆直径，留出足够的螺栓承压面宽度，保证螺栓紧固时垫片的压力可以完整覆盖密封区域，避免法兰外缘刚度不足导致紧固时法兰盘发生翘曲变形。在建模练习过程中，这类零件可以帮助初学者掌握基础的拉伸、切除、圆周阵列、圆角等常用建模特征的应用逻辑，同时能建立起机械零件设计的公差配合意识，理解每个结构特征对应的实际工程作用，而不是单纯完成几何形状的绘制。比如螺栓孔的孔径通常要比螺栓公称直径大1mm到2mm，这个间隙是为了补偿安装过程中的位置误差，保证螺栓可以顺利穿入，而凸台的端面粗糙度要求要高于法兰盘的其他非配合面，因为这个位置是密封面，需要与垫片紧密贴合实现密封。

　　另外在实际工程应用中，这类法兰的材质通常根据输送介质的特性选择，普通水气管路常用铸铁或者普通碳钢，腐蚀介质场景会选用不锈钢或者衬塑材质，不同材质对应的法兰厚度、螺栓规格都会有对应的标准要求，建模过程中可以结合标准参数进行练习，更快建立起工程化的设计思维。这类练习模型虽然结构简单，但覆盖了机械结构设计中最基础的同轴度、定位、密封、应力缓释、安装间隙等核心设计要点，是从软件操作入门到工程化设计过渡的典型练习案例，通过对这个结构的建模练习，可以快速掌握回转类盘状零件的设计逻辑，为后续更复杂的阀体、泵体、端盖类零件设计打下基础。在实际设备装配中，这类法兰的安装需要按照对角顺序逐步紧固螺栓，避免单侧受力导致法兰翘曲，而设计阶段预留的合理结构尺寸，是保证安装后长期可靠运行的基础，比如凸台的高度不能过高，否则会导致对接时两个法兰的主密封面无法贴合，也不能过低，起不到径向定位的作用，这些细节的尺寸平衡，都是结构设计过程中需要反复考量的核心内容。
