齿轮箱端盖结构三维设计练习模型

　　在传动系统的布局设计中，齿轮箱端盖是承担腔体密封、轴系定位、防护阻隔的核心配套零件，这类零件的设计合理性直接影响齿轮箱的运行寿命与维护成本，在小型动力传输单元、精密传动模组、台式变速机构中都有广泛应用。日常做三维建模练习时，这类带多安装位、异形腔体、同轴凸台的零件，是非常好的结构训练载体，能帮助设计者快速掌握曲面过渡、安装孔位排布、壁厚均匀性控制的实操技巧。

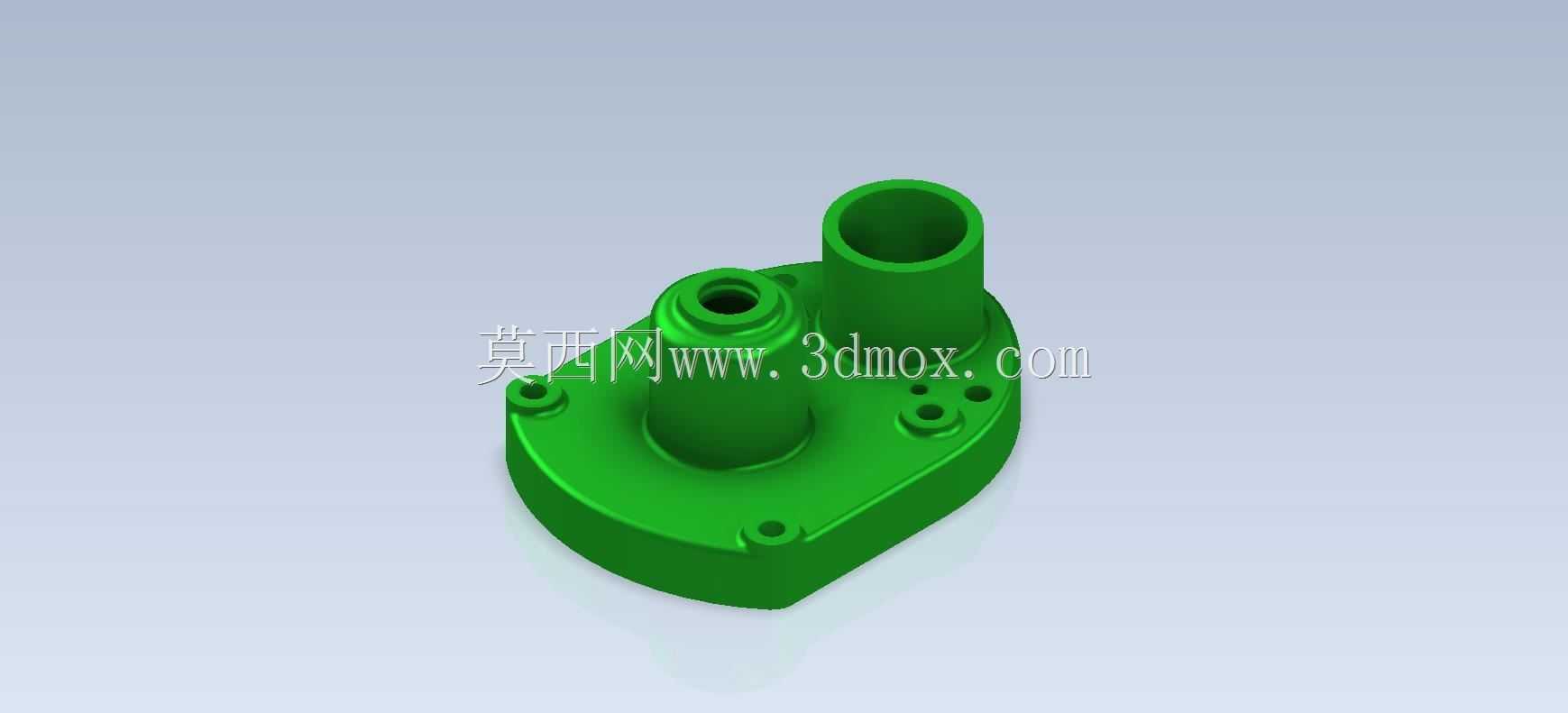

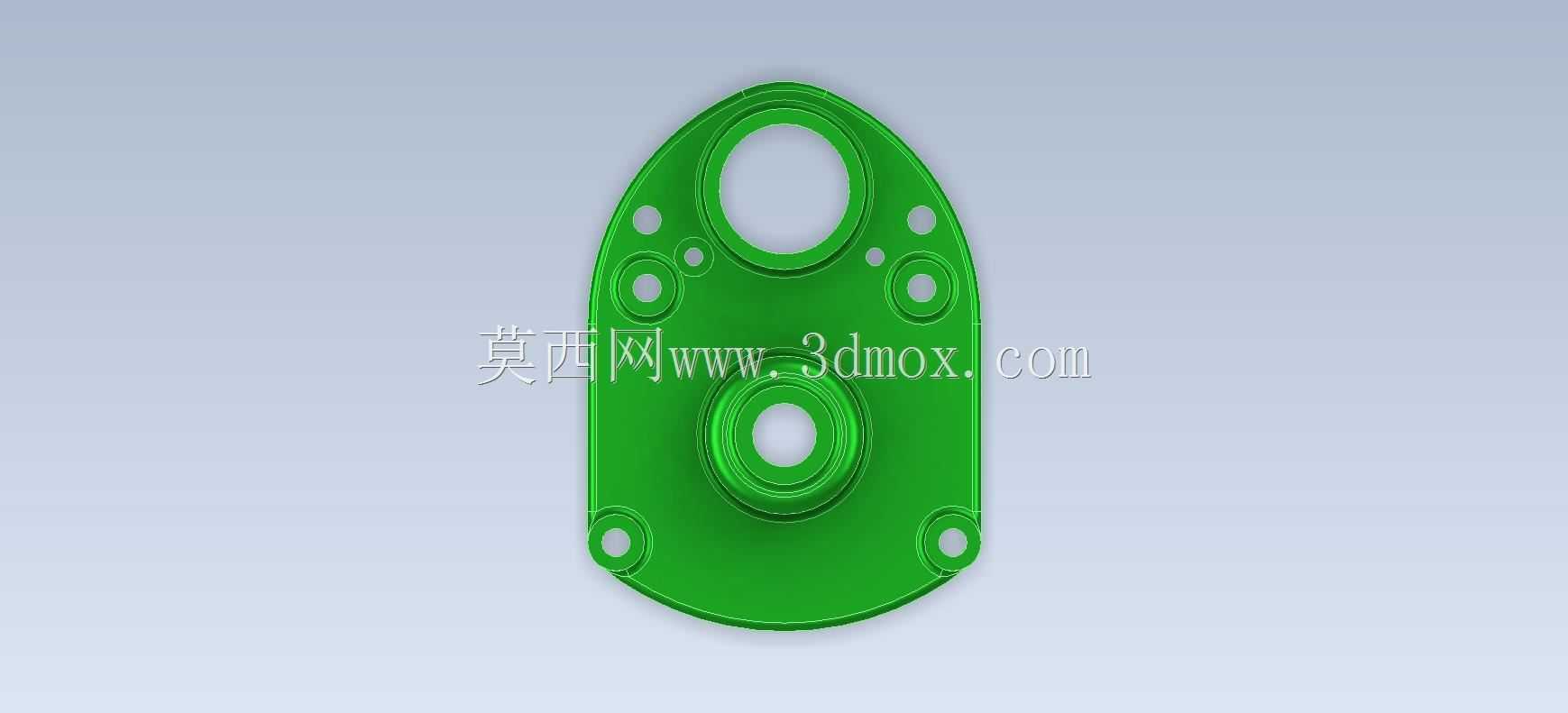

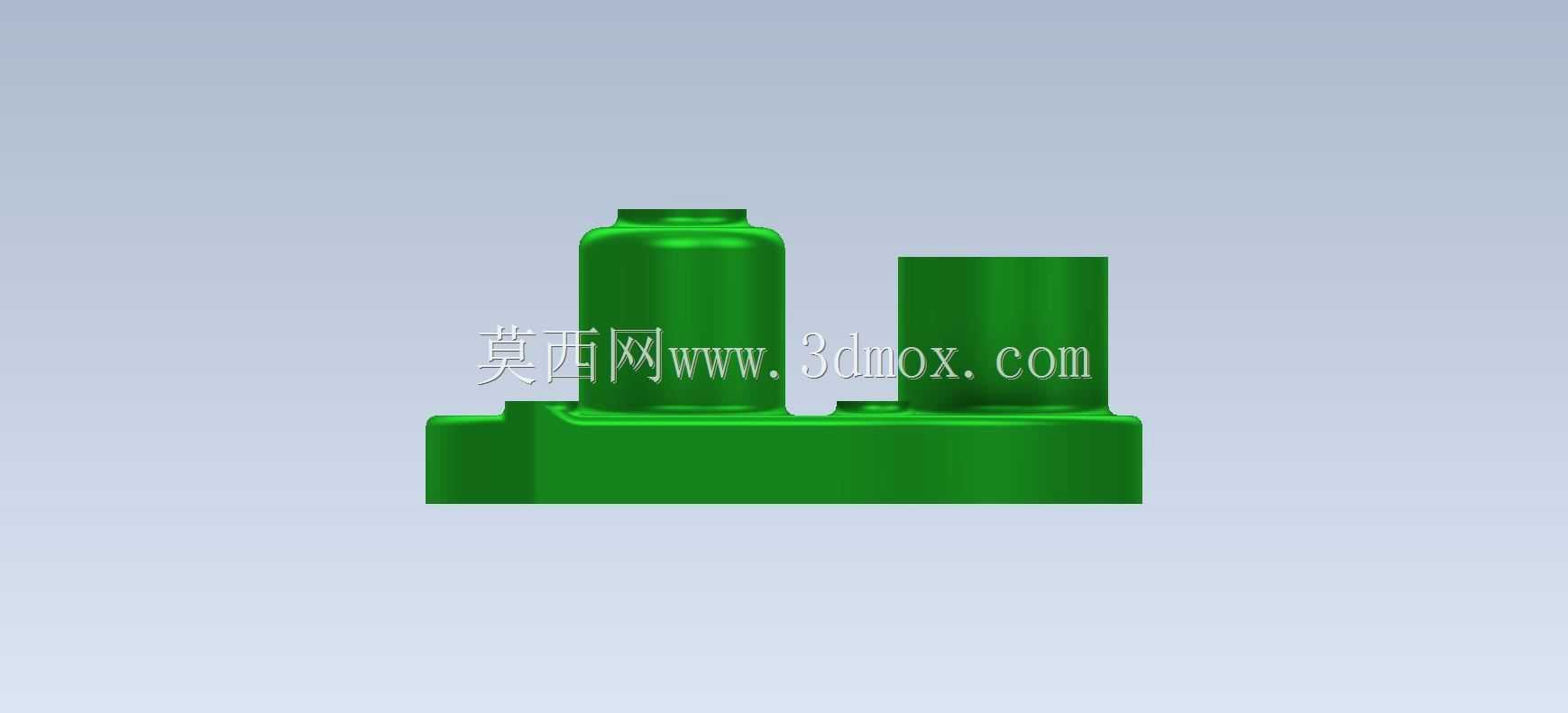

　　从实际功能角度看，这个端盖零件首先要匹配齿轮箱壳体的安装结合面，底部的法兰盘结构上均匀分布的沉头安装孔，是用来穿设连接螺栓，将端盖压紧在箱体开口端，结合面需要预留密封件的安装槽位，保证箱体内部的润滑油脂不会渗漏，同时阻挡外界的粉尘、切削液、杂物进入齿轮啮合腔，避免齿面磨损加剧。零件上两个高度不同的同轴凸台结构，分别对应齿轮箱内两根平行轴的伸出端位置，较高的凸台内部是通孔结构，用来穿设输入或者输出轴，凸台的内孔需要预留轴承安装位或者油封的安装槽，保证轴转动时的径向定位精度，同时实现轴与端盖之间的动密封；稍矮的凸台对应另一根轴的端部位置，这个位置不需要轴伸出，主要是起到腔体避让的作用，避免轴转动时和端盖内壁发生运动干涉，同时也能增加端盖局部的结构强度，避免螺栓压紧时出现局部变形。

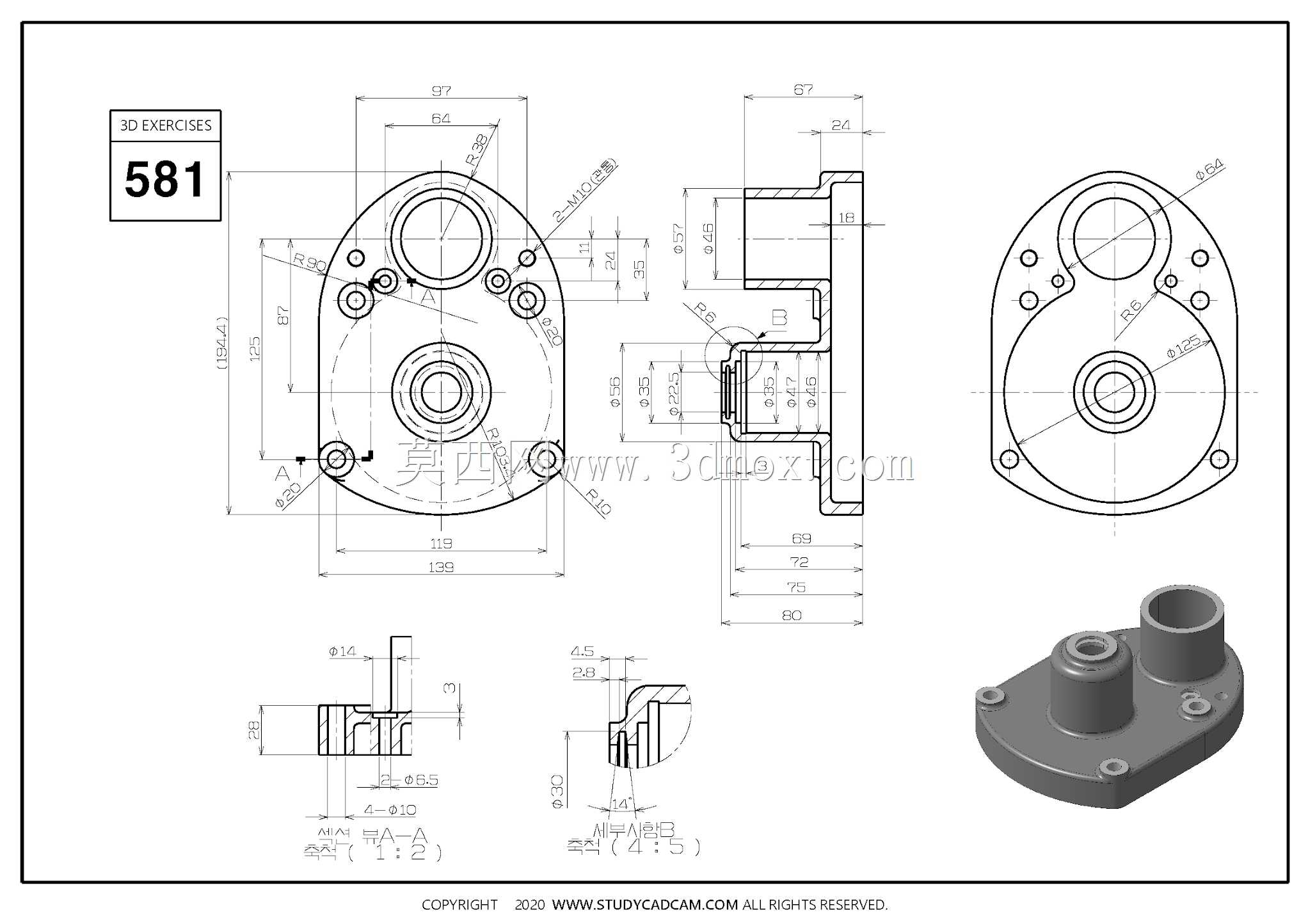

　　设计这类零件的时候，首先要确定的是安装边界尺寸，也就是底部法兰盘的外轮廓尺寸，这个尺寸必须和齿轮箱箱体的开口端完全匹配，安装孔的孔位分度圆直径、孔的大小、沉头深度都要和箱体上的螺纹孔一一对应，否则安装时会出现孔位错位，无法装配的问题。其次是两个凸台的中心距，这个尺寸必须和箱体内两根传动轴的中心距完全一致，公差要控制在IT7级以内，否则会出现轴与端盖孔不同心，转动时出现油封偏磨、轴系卡滞的问题。壁厚设计上要尽量保持均匀，整体壁厚控制在3-5mm之间，凸台和法兰连接的位置要做圆角过渡，避免注塑或者压铸生产时出现缩孔，同时也能减少应力集中，避免设备运行过程中受振动影响出现开裂。

　　在实际的设备应用场景里，这类端盖零件除了基础的密封防护作用，部分结构还会集成轴承座的功能，也就是直接在凸台内孔加工轴承安装位，将传动轴的外端轴承直接安装在端盖上，这种设计可以减少箱体的加工工序，降低整体装配难度，同时也方便后期维护时拆卸端盖就能直接检查轴系和齿轮的啮合情况，不需要完全拆解整个齿轮箱。设计时还要考虑零件的拔模角度，所有的侧壁结构都要预留1-1.5度的拔模斜度，方便批量生产时脱模，安装孔的位置要尽量布置在法兰的实体区域，避免和内部的加强筋、凸台结构出现干涉，同时孔边到法兰边缘的距离要大于螺栓直径的1.5倍，保证螺栓连接时的结构强度。

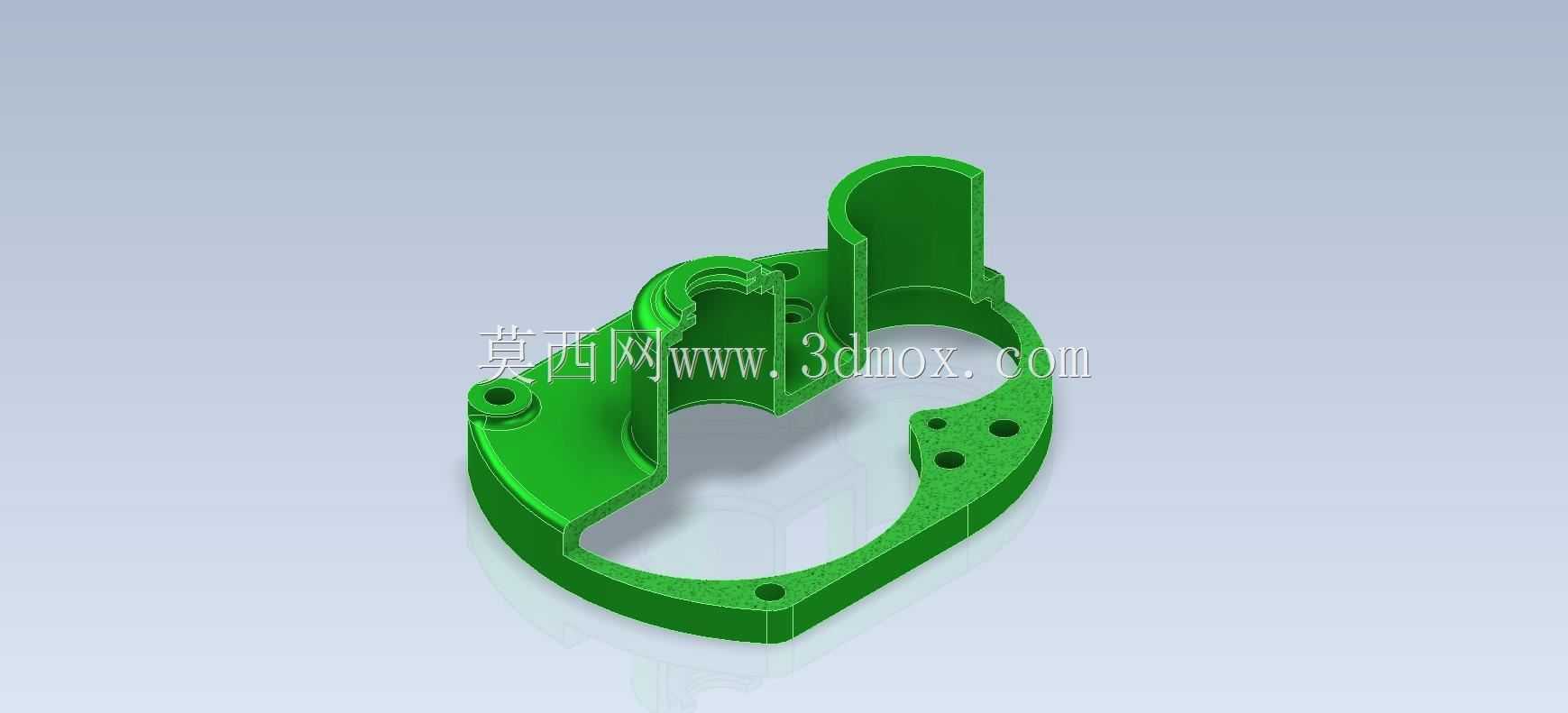

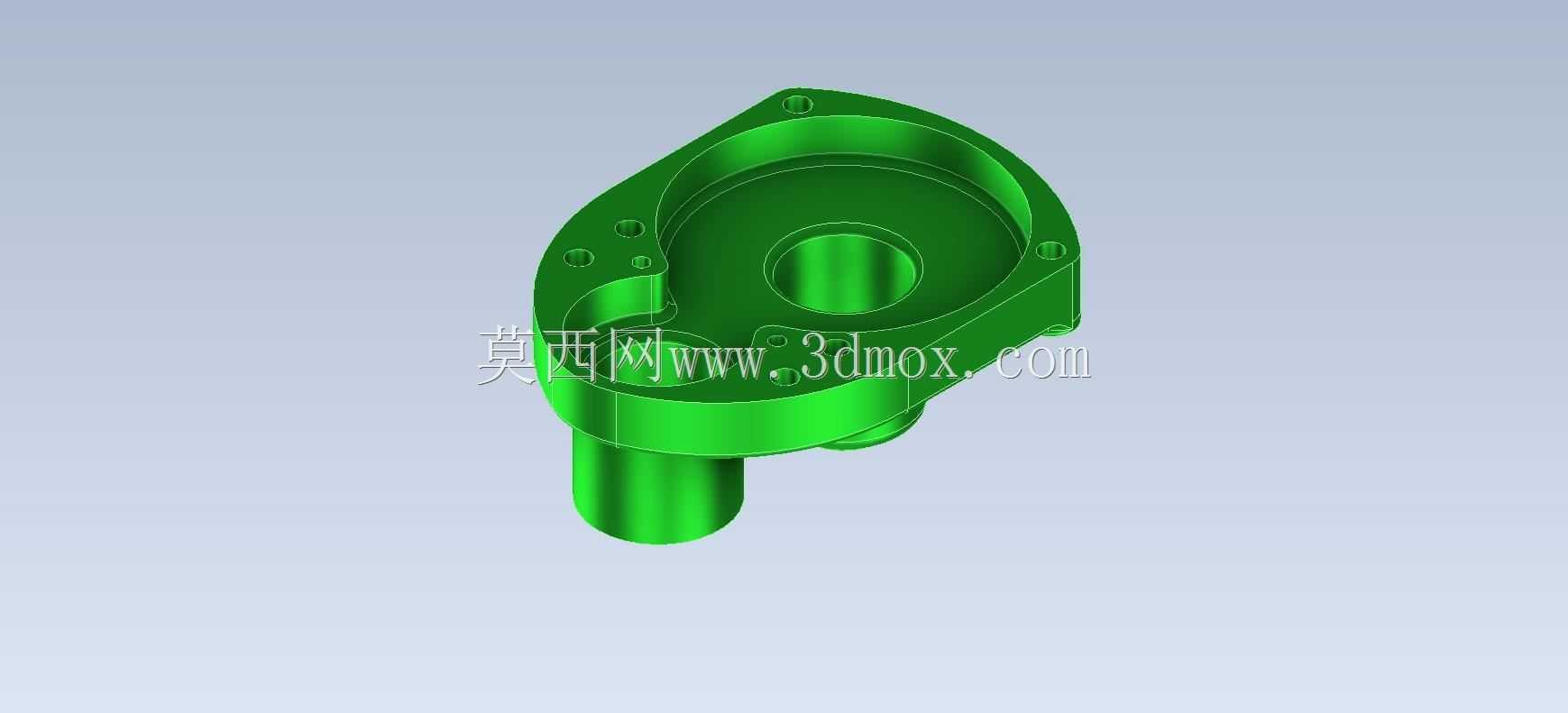

　　建模过程中需要重点关注几个容易出错的位置：一是两个凸台和法兰盘连接位置的曲面过渡，不能出现尖锐的直角，否则不仅加工难度大，还会在受力时出现应力集中点；二是所有安装孔的深度要控制合理，沉头孔的深度不能超过法兰的壁厚，避免出现通孔导致密封失效；三是端盖内侧的型腔深度要匹配齿轮箱内部齿轮的端面位置，预留出0.5-1mm的安全间隙，避免齿轮转动时和端盖内壁发生摩擦。另外，零件上的几个小的盲孔结构，是用来安装定位销或者固定内部的挡油板，这类小孔的位置精度要求不高，但要注意孔的底部要留足够的壁厚，不能钻穿零件外壁。

　　从结构选型的角度看，这类端盖一般采用压铸铝合金或者增强尼龙材质生产，铝合金材质的端盖散热性能更好，适合功率稍大、运行转速较高的齿轮箱，尼龙材质的端盖重量更轻、成本更低，适合小型轻载的传动机构，比如小型自动化设备的变速模组、家用机具的传动箱等场景。设计时还要根据使用场景调整密封结构，如果是在多粉尘、高湿度的工况下使用，需要在凸台的轴孔位置设计双重油封的安装位，在法兰结合面增加密封胶圈的沟槽，进一步提升密封性能；如果是在洁净环境下使用的轻载传动箱，可以适当简化密封结构，降低零件的加工成本。

　　做这类零件的三维建模练习，不能只停留在外形的模仿上，要结合实际的装配需求、加工工艺、使用场景去调整每一个结构的尺寸，比如安装孔的大小要匹配对应规格的螺栓，凸台的高度要满足油封或者轴承的安装轴向尺寸要求，圆角的大小要匹配加工刀具的半径，避免设计出无法加工、无法装配的结构。很多新手在做这类练习时，往往只关注外观的相似度，忽略了安装孔位的同轴度、壁厚的均匀性、运动间隙的预留，导致建出来的模型只能做外观展示，无法实际应用到生产设计中，这也是结构设计练习中需要重点规避的问题。
