钻床用杠杆式工件压紧支架结构

　　在钻床加工作业场景中，这类压紧支架属于工装夹具体系里的核心受力构件，主要承担钻孔工序中工件的定位压紧功能，避免钻头接触工件瞬间因切削力冲击造成工件位移、孔位超差，或是加工过程中工件震颤导致孔壁粗糙度不达标、钻头崩损的问题。从实际使用场景来看，这类支架多适配台式钻床、立式钻床的小型工装工位，针对板类、小型轴套类零件的钻孔、扩孔、铰孔工序做压紧固定，相比通用平口钳，它的压紧点可以根据工件外形灵活调整，不会干涉钻头的走刀路径，尤其适合带异形凸台、局部需要避让的零件装夹。

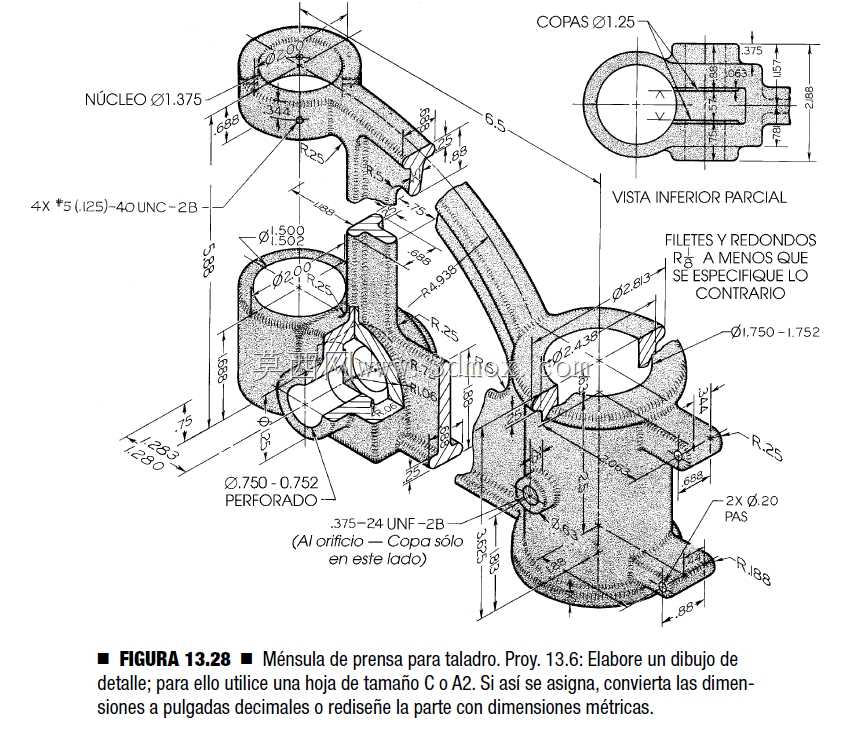

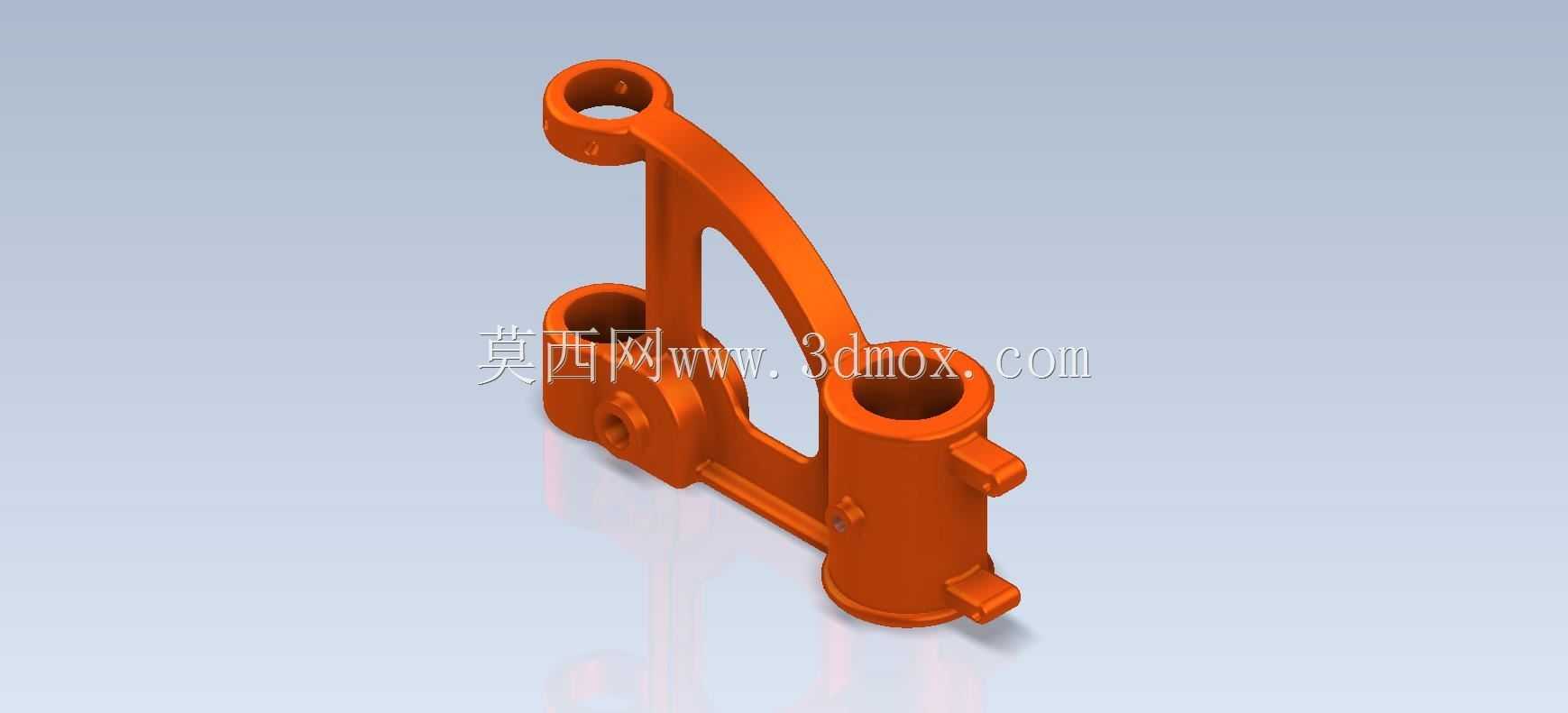

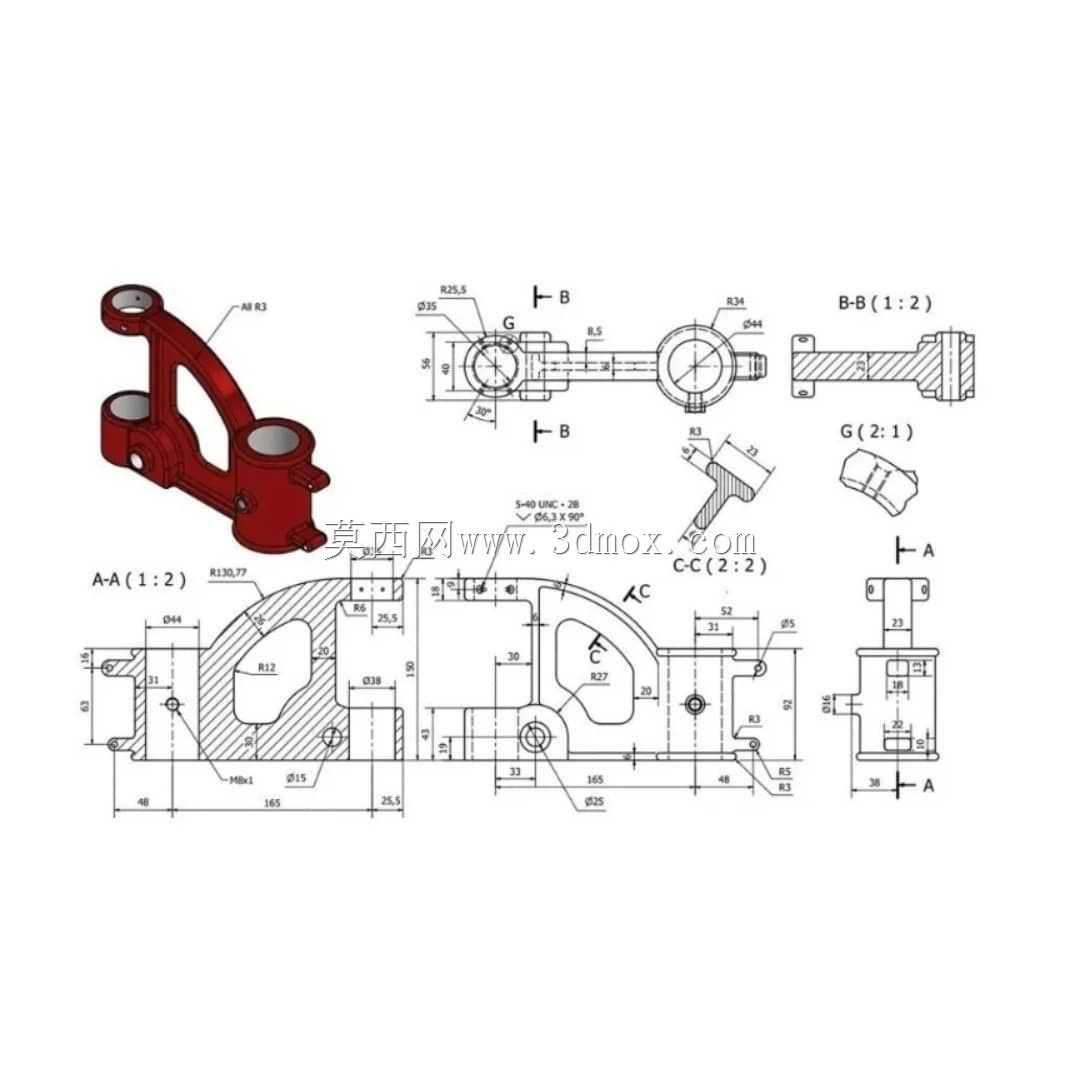

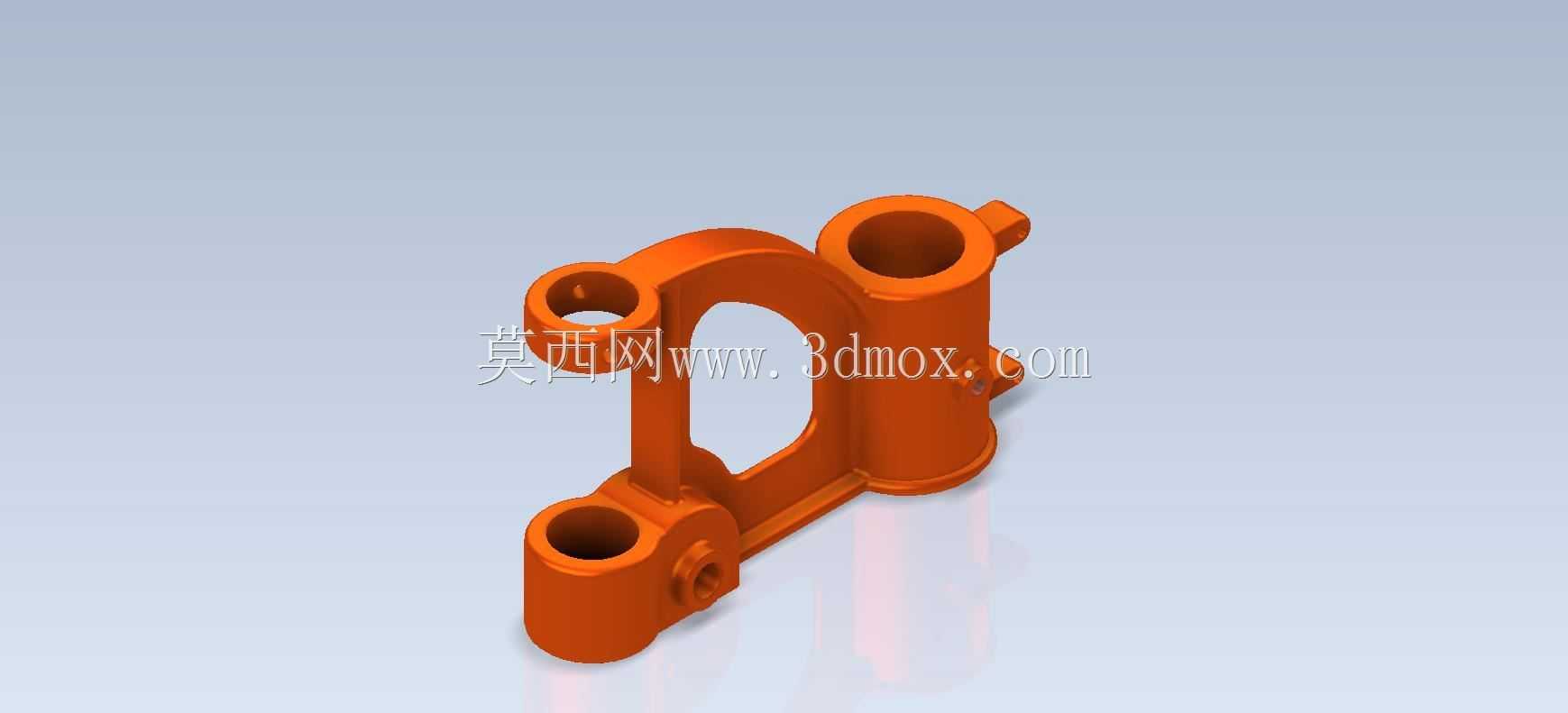

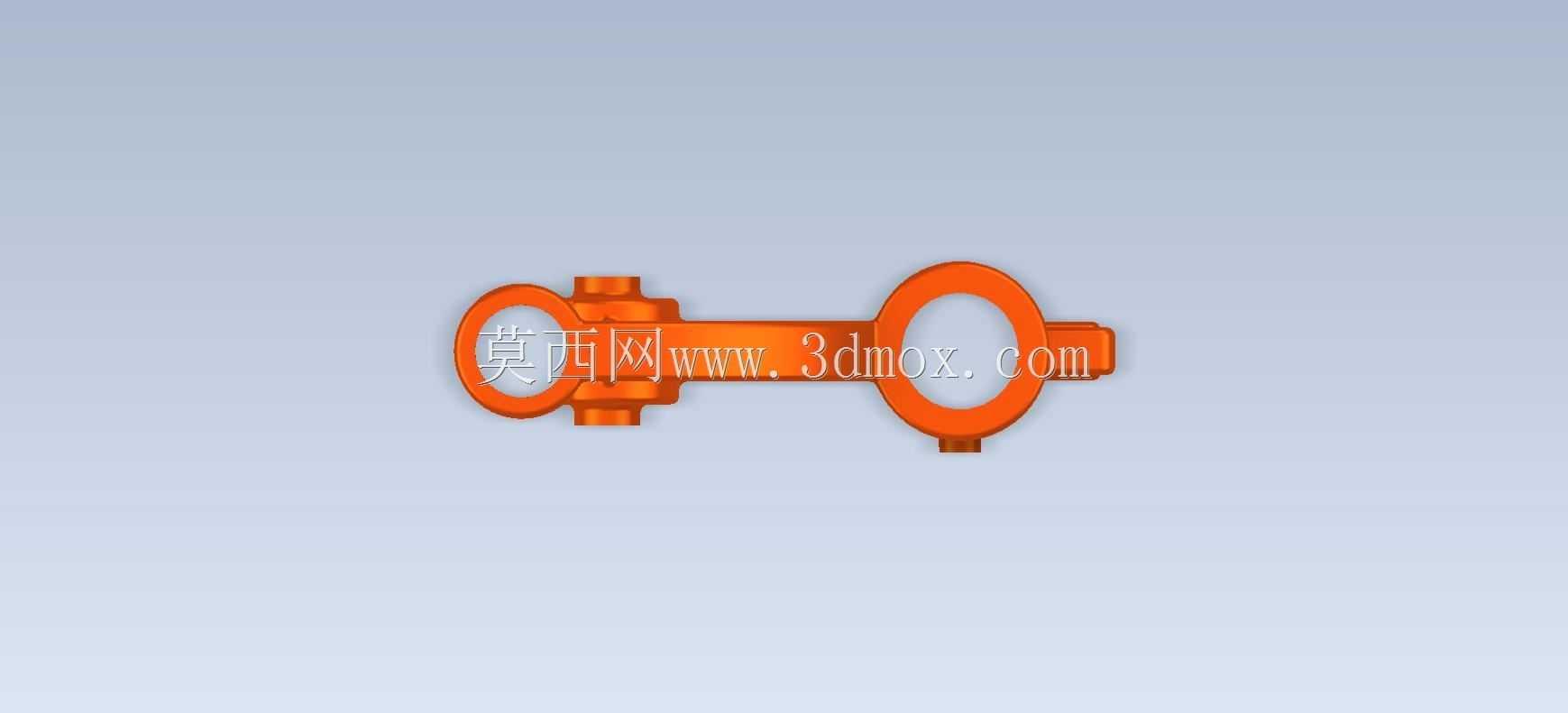

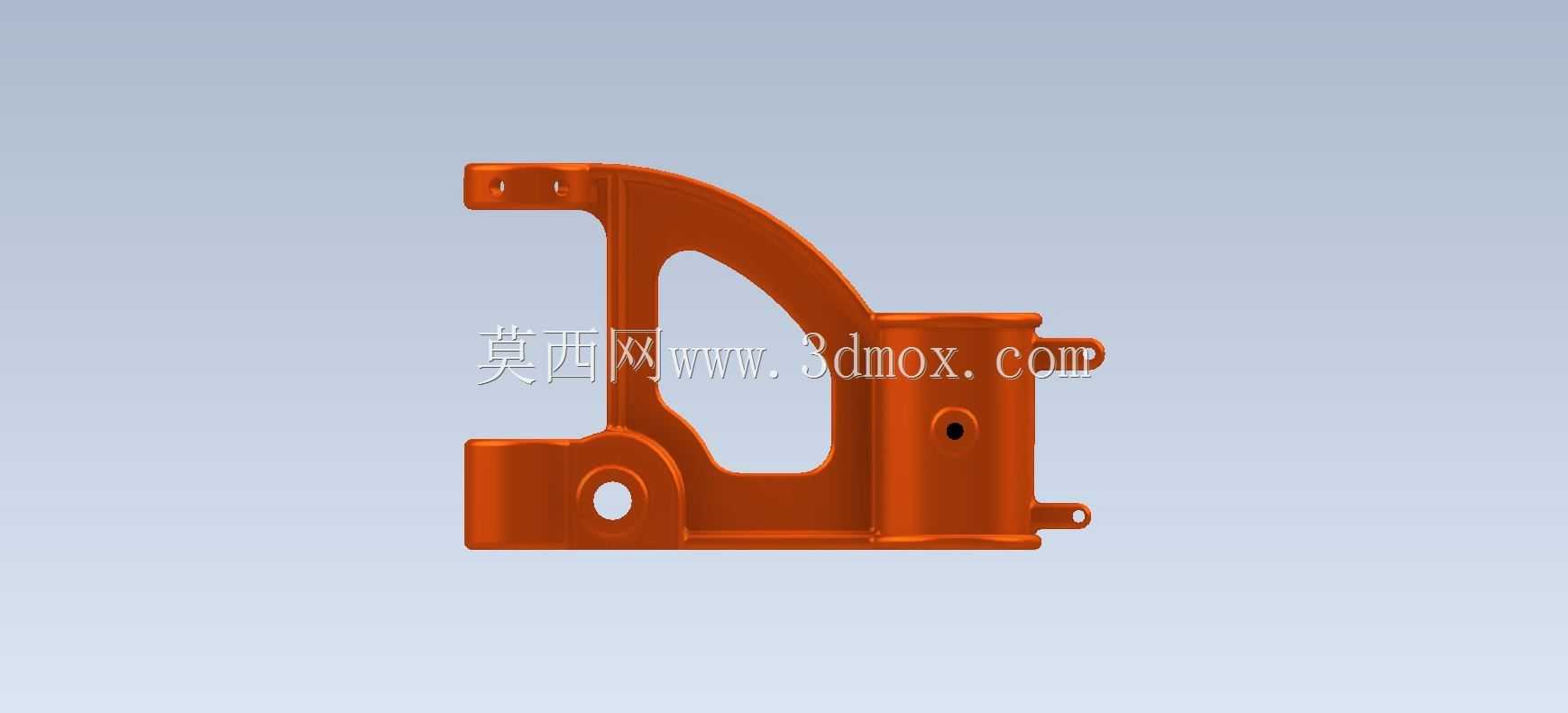

　　从结构功能上拆解，该支架采用一体式铸钢构型设计，三个带通孔的筒状结构分别承担不同功能：最上方的小直径通孔为杠杆铰接支点孔，用来穿装铰接销轴，连接压紧杠杆的动力输入端；中部偏左的通孔为支架固定安装孔，用来穿装T型螺栓将整个支架锁紧在钻床工作台的T型槽上，这个孔的位置做了局部加厚凸台处理，避免螺栓锁紧时支架本体出现应力集中开裂；右侧的大直径通孔为导向滑套安装孔，内部装配压紧杆的导向铜套，保证压紧杆上下滑动时的同轴度，避免压紧过程中出现偏载，导致工件压伤或是压紧力不足。连接三个筒状结构的弧形臂与底部加强筋做了等强度设计，在保证整体刚性的前提下尽可能减少冗余材料，降低支架自身重量，方便工位间的拆装移位。

　　设计这类支架时，首先要匹配对应钻床的工作台T型槽间距，中部固定孔的中心到右侧导向孔的中心距要控制在工作台T型槽的可调范围内，保证支架可以顺利装夹在台面上；其次要核算压紧力的传递杠杆比，上方铰接孔到中部固定孔的距离、中部固定孔到右侧导向孔的距离比值要控制在合理区间，保证人工操作手柄时可以用较小的输入力获得足够的工件压紧力，同时避免杠杆比过大导致支架受力过载变形。外形尺寸上，这类支架的整体高度通常控制在180-220mm区间，横向跨度控制在160-200mm区间，不会占用过多工作台面空间，同时保证足够的压紧行程；安装边界方面，中部固定孔的孔径通常匹配M12-M16的T型螺栓，孔的下端面做了锪平处理，保证螺栓锁紧时支架底面与工作台面完全贴合，不会出现安装倾斜；右侧导向孔的下端面距离工作台面的高度预留了30-50mm的工件容纳空间，可以适配不同厚度的工件装夹需求。

　　从加工工艺角度考虑，该支架的三个安装孔端面都需要做铣平处理，保证孔的轴线与安装基准面垂直，铰接孔与导向孔的平行度公差要控制在0.05mm以内，避免杠杆转动时出现卡滞；导向孔的内孔粗糙度要达到Ra1.6，保证内部铜套装配后的滑动顺畅，同时减少压紧杆的磨损。弧形臂的过渡位置全部做了R3-R5的圆角处理，避免热处理或是受力时出现应力集中断裂，同时也能减少加工过程中的毛刺锐边，避免操作人员拆装时划伤。在实际建模练习中，这类零件可以很好地锻炼草图绘制、特征拉伸、加强筋创建、孔位阵列、圆角过渡等基础建模技能，同时能帮助初学者理解工装夹具的受力传递逻辑、安装基准选择思路，将建模操作和实际工程应用结合起来，避免脱离生产实际的无效建模。
