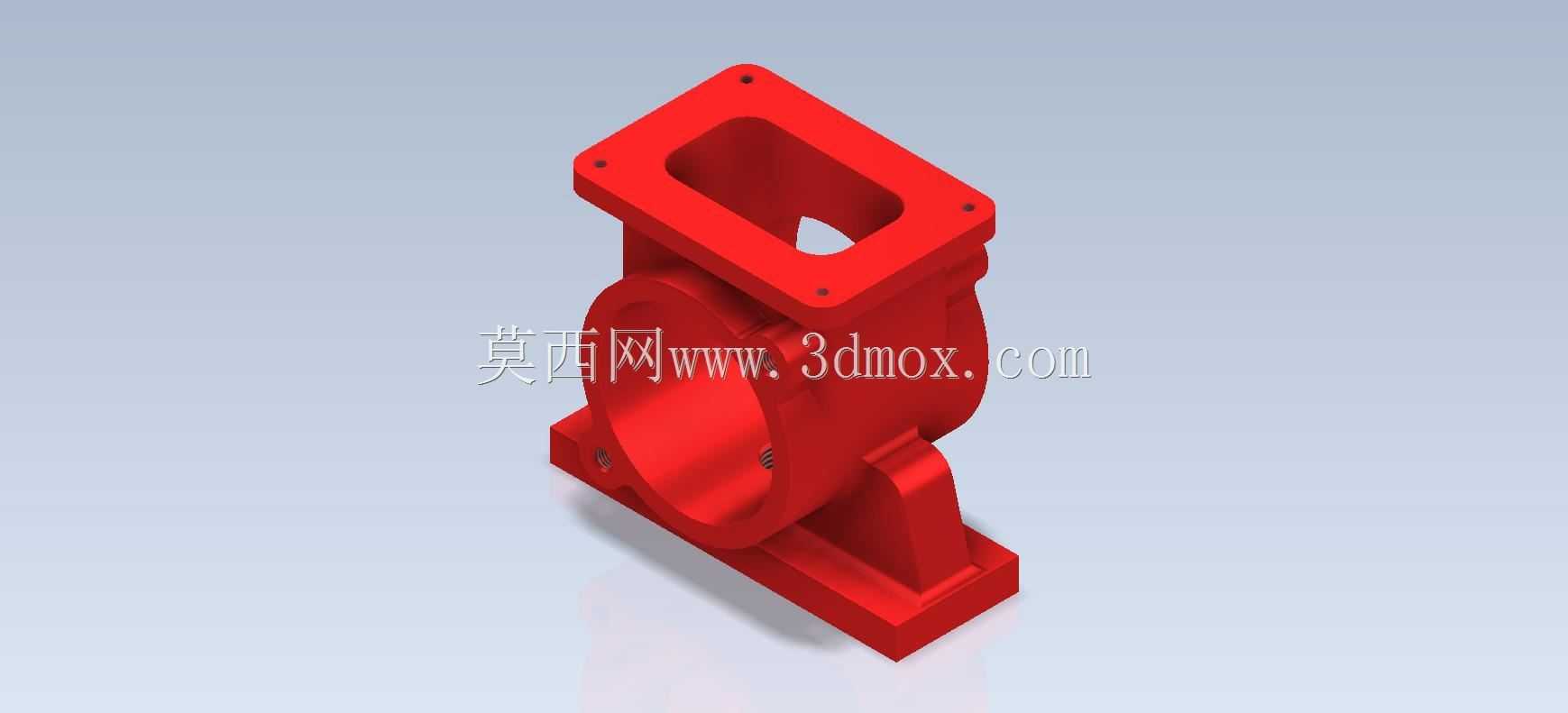

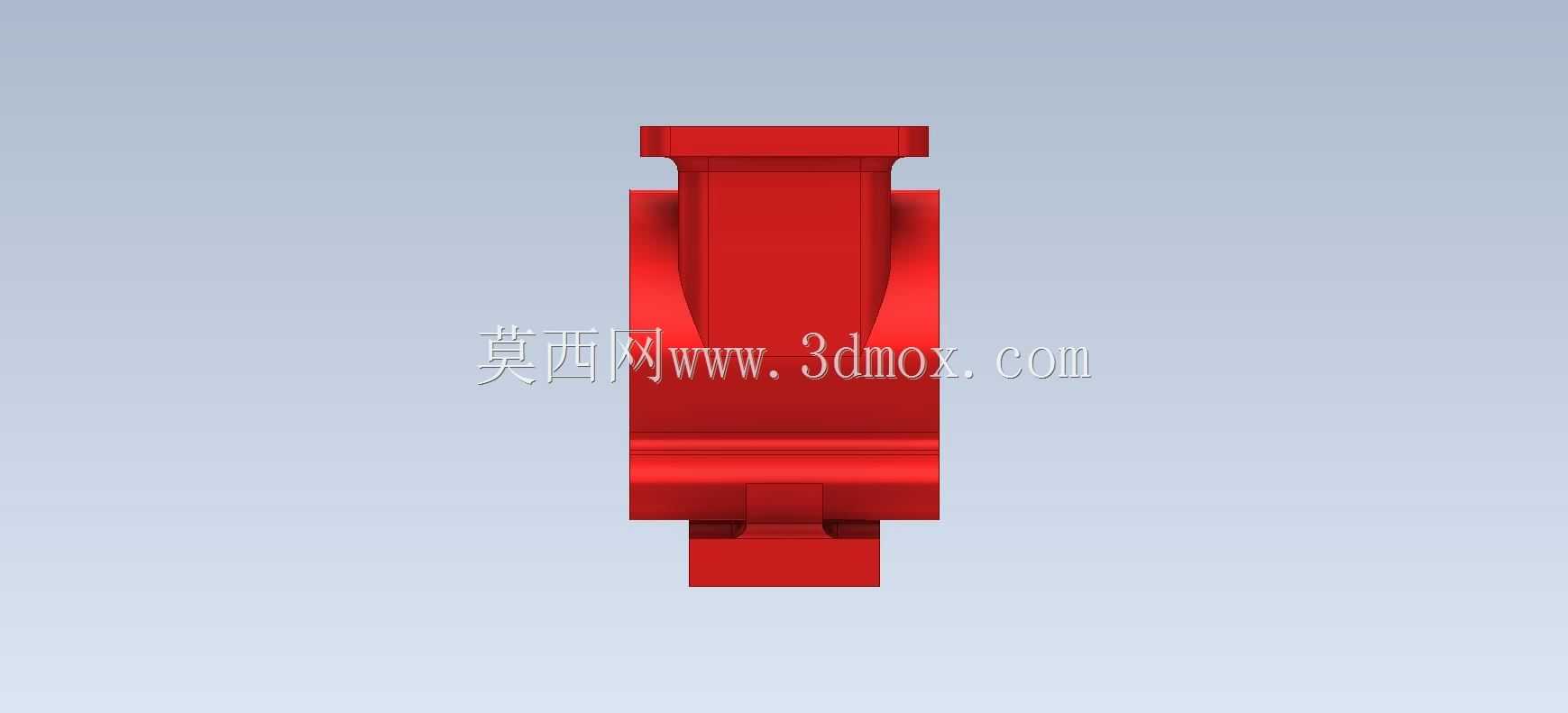

离心泵壳体铸造结构三维设计模型

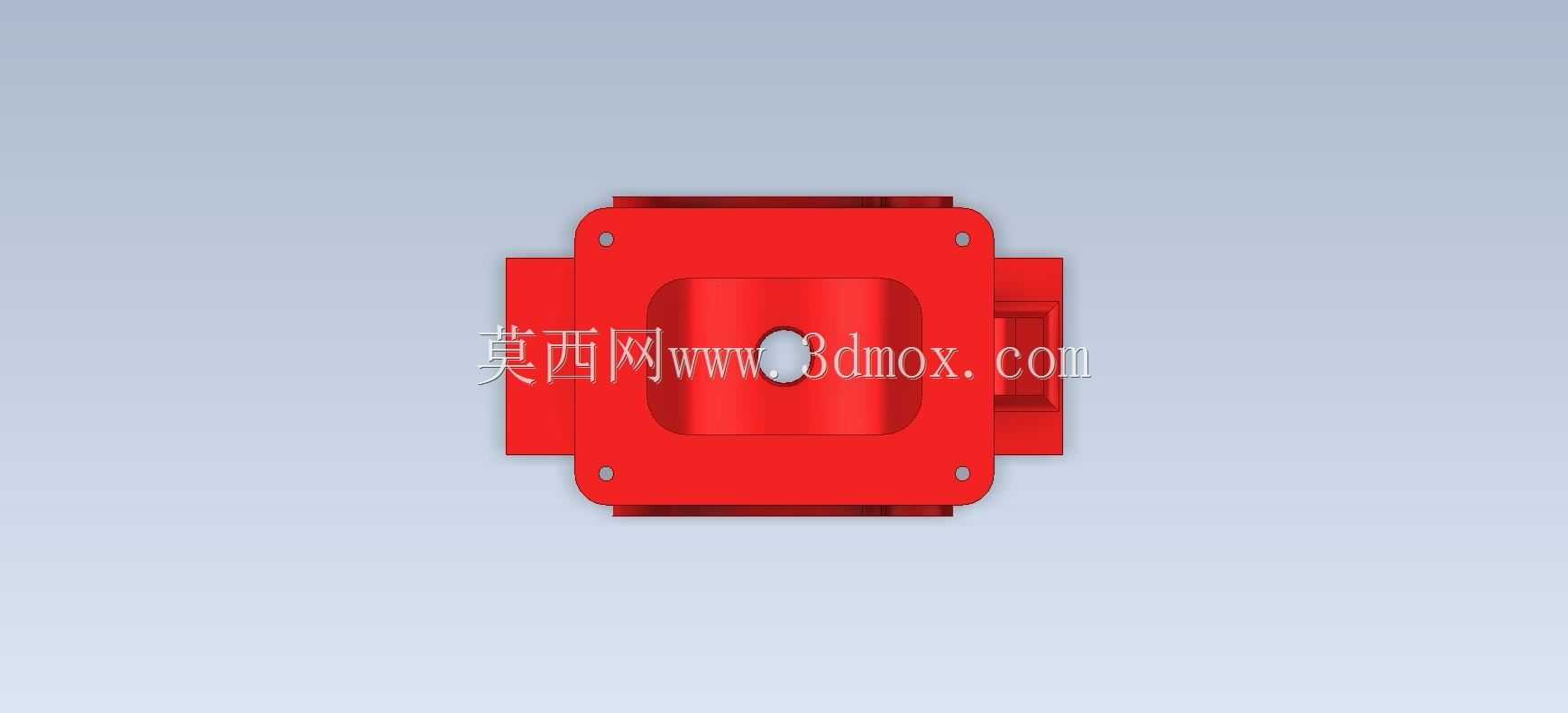

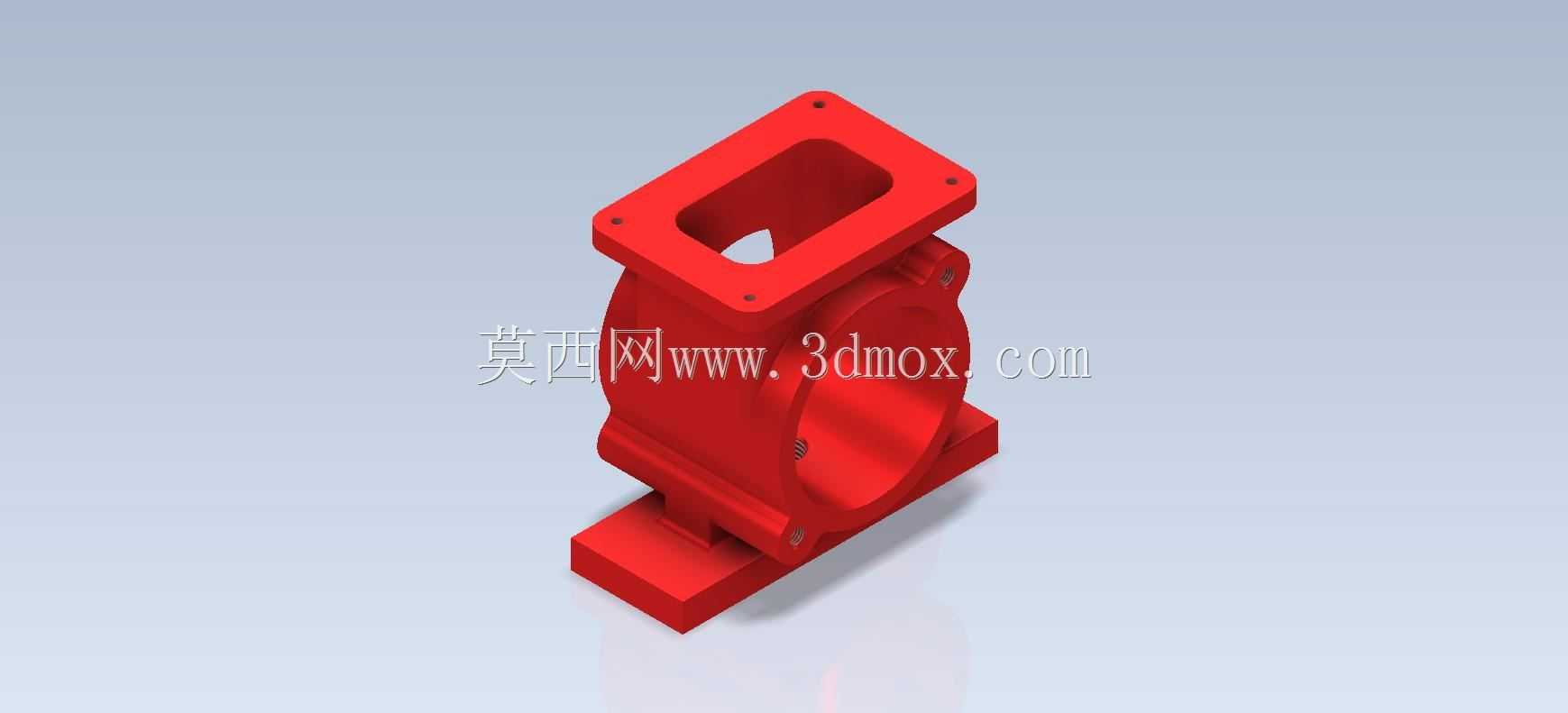

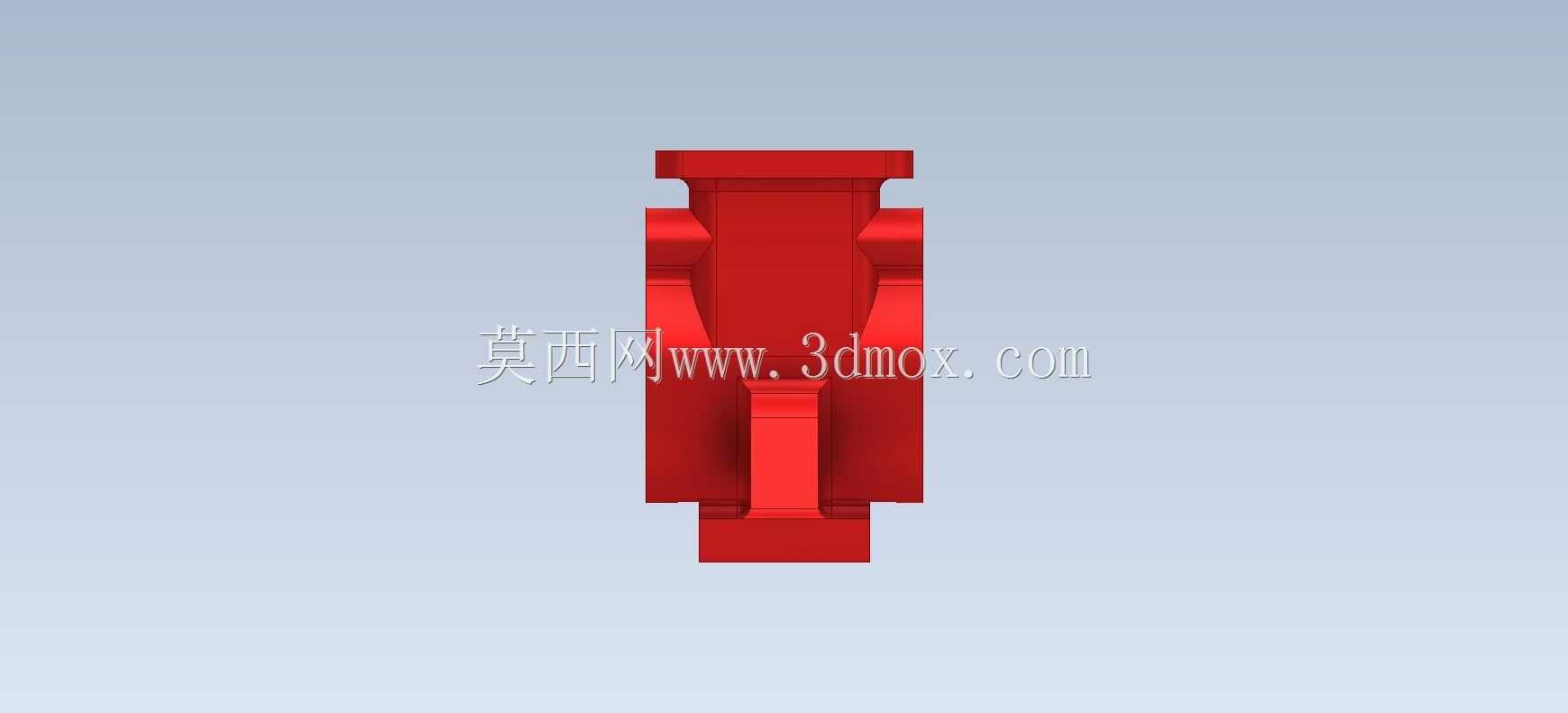

　　该模型为离心泵的核心承压壳体铸件结构，在流体输送系统中承担着容纳叶轮、构建流道、连接管路与安装定位的核心作用，广泛应用于市政供水、工业循环水、化工流体输送、农田排灌等场景的离心泵整机配套中，是决定泵体承压能力、流道效率与安装适配性的基础结构件。从结构设计逻辑来看，该壳体采用一体式铸造成型思路，整体分为上部法兰连接段、中部蜗壳流道段、下部安装支座三个功能区域，各区域之间通过圆弧过渡衔接，避免铸造应力集中与结构突变带来的强度薄弱点。上部的方形法兰结构设置有四个均布的安装孔，用于匹配泵盖或者进口管路的连接，法兰端面预留有密封面安装位，可适配平垫片或者O型圈的密封需求，保证承压状态下流体不会从连接面泄漏，

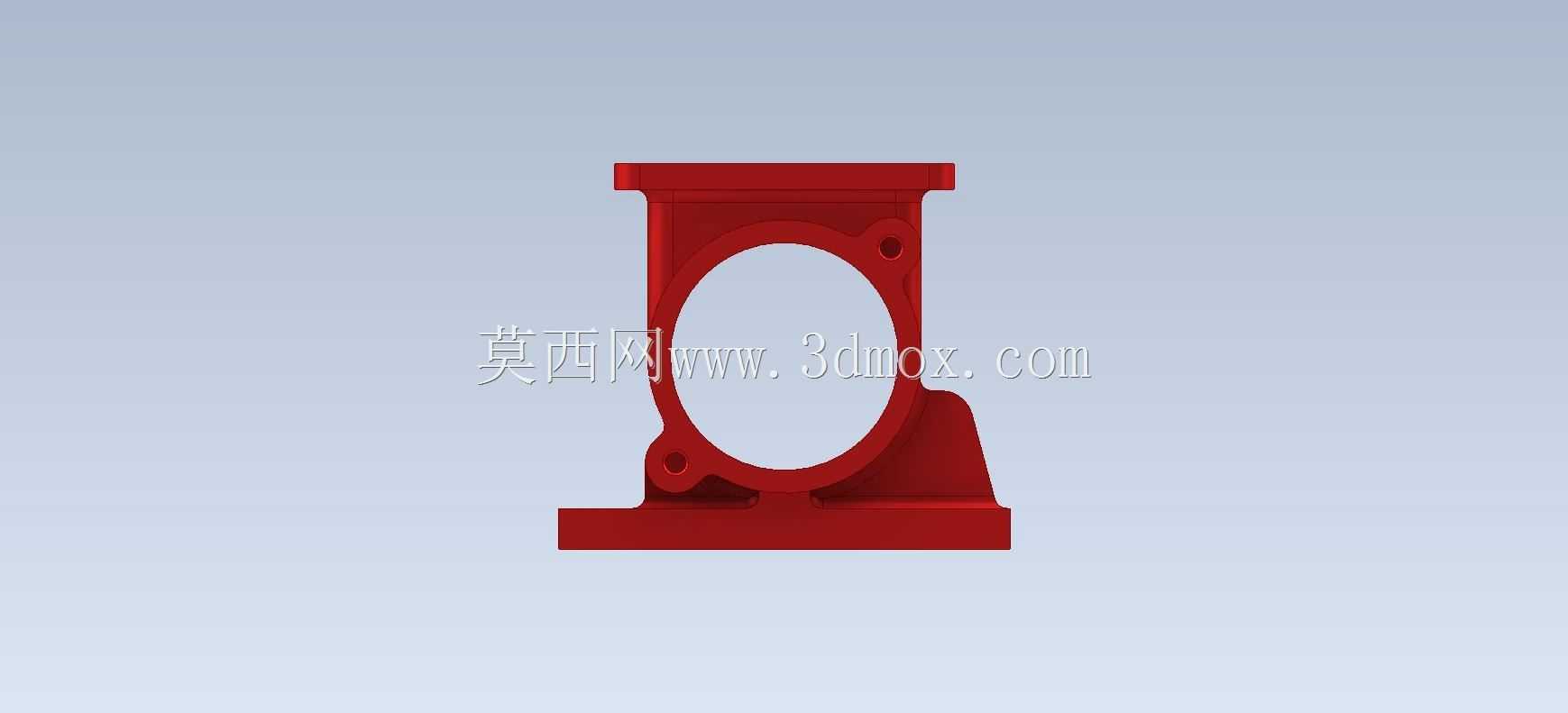

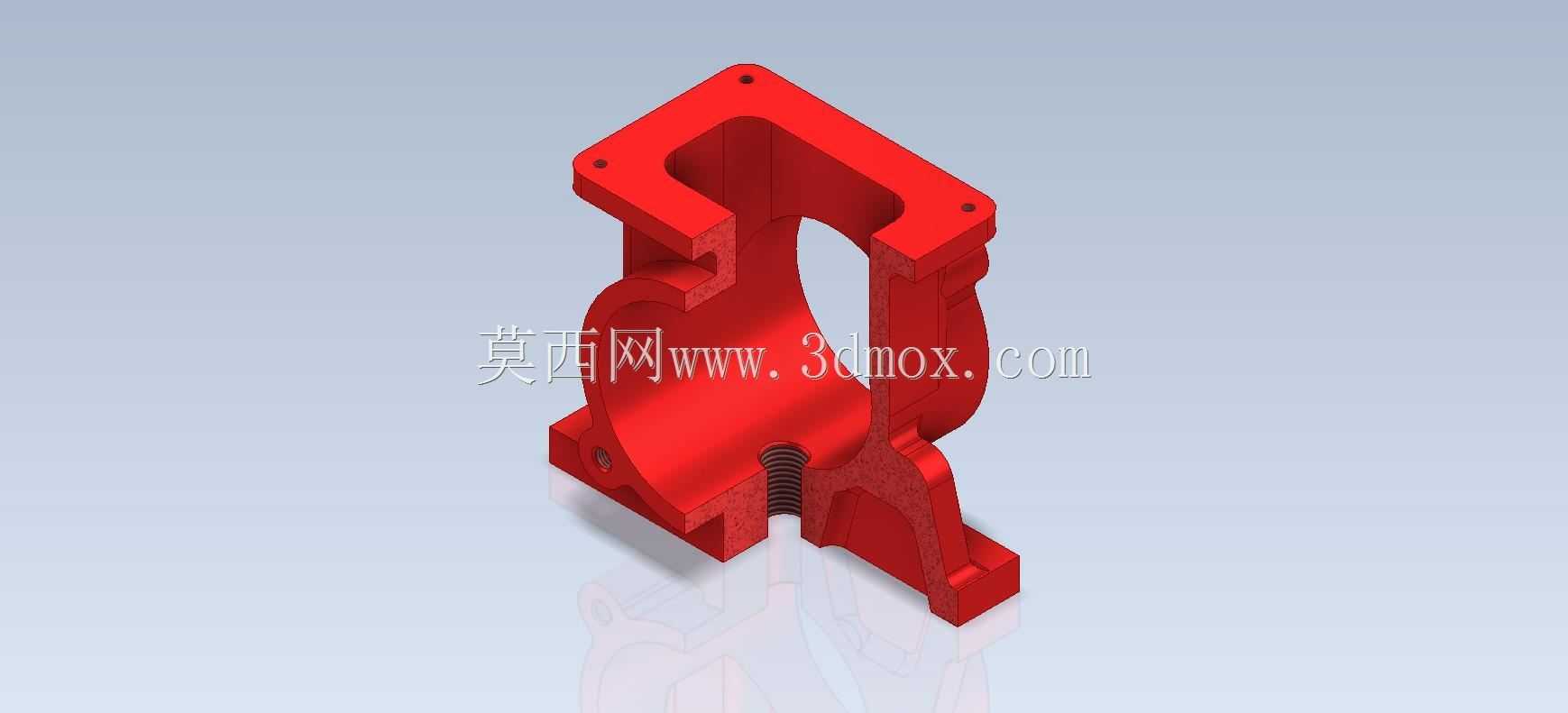

　　法兰中心的方形开孔为流体进入叶轮腔的入口通道，开孔边缘做了倒圆处理，减少流体进入时的局部阻力损失。中部的蜗壳型腔为环形渐变截面结构，是流体从叶轮甩出后完成动能向压力能转换的核心区域，型腔的截面面积顺着叶轮旋转方向逐步扩大，匹配流体在蜗壳内的流动规律，降低流动过程中的涡流损失，蜗壳侧方的圆形开口为泵的出口流道，用于连接出口管路将增压后的流体输送到目标管路中，出口与蜗壳主体的衔接处做了顺滑的曲面过渡，避免直角结构带来的流道突变与局部冲刷磨损。下部的一体式安装支座为带安装孔的平板支撑结构，支座与蜗壳主体之间设置有加强筋结构，提升支撑刚度，避免泵组运行过程中因振动导致壳体连接部位出现疲劳开裂，

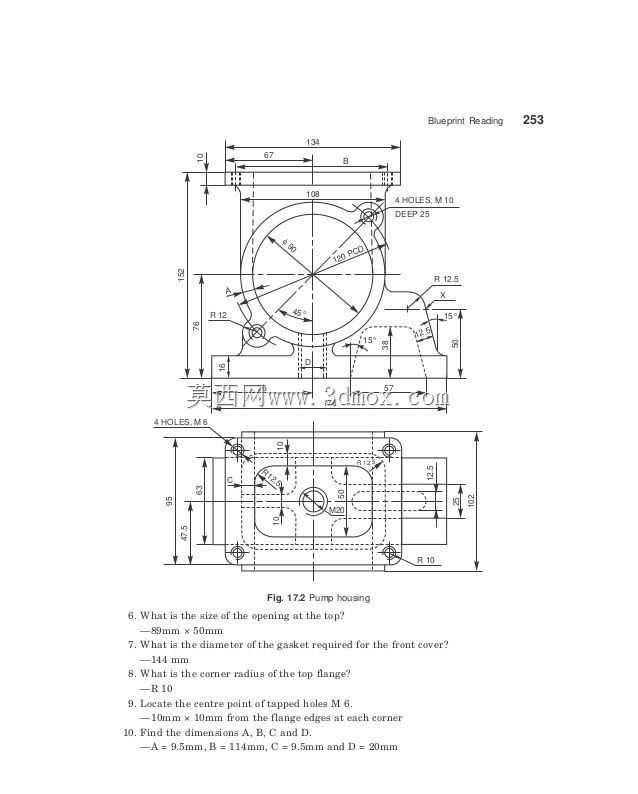

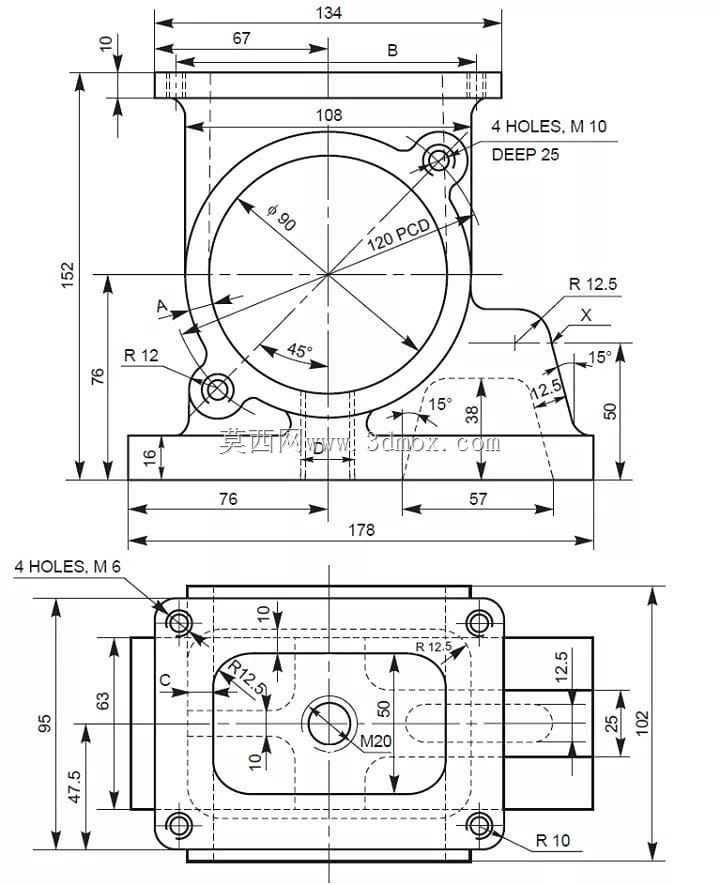

　　支座的安装孔位间距按照通用离心泵的安装尺寸规范设计，可直接适配标准泵组的底座安装需求，不需要额外加工转接支架。从安装边界来看，该壳体的上部法兰连接面与下部支座安装面的平行度公差控制在0.1mm以内，出口法兰的轴线与支座安装面的垂直度公差控制在0.15mm以内，保证装配后叶轮与壳体的同轴度符合设计要求，避免运行过程中出现叶轮擦碰壳体的问题。壳体的壁厚设计按照承压1.6MPa的工况要求做了等强度优化，蜗壳主体壁厚均匀，法兰与支座部位适当加厚，既满足承压强度要求，又尽可能控制铸件重量，减少不必要的材料浪费。在建模过程中，所有的铸造圆角都按照铸造工艺要求做了统一设置，避免出现锐角结构导致铸造时出现充型不满、冷隔等缺陷，

　　所有的安装孔位都预留了机加工余量，方便后续铸件完成后进行精加工保证装配精度。该结构的流道曲面设计充分考虑了流体流动的顺滑性，没有突兀的凸起或者凹陷，能够有效降低泵运行过程中的水力损失，提升泵组的整体运行效率，同时壳体的外部结构做了简化处理，没有多余的装饰性结构，方便铸造模具的制作与后续的机加工工序开展。对于结构设计从业者来说，该模型可以作为离心泵壳体设计的参考案例，理解蜗壳式泵体的结构分区思路、密封面设计逻辑、安装定位的公差匹配要求，以及铸件结构设计中壁厚均匀、圆角过渡、加强筋布置的相关工艺要点；对于三维建模从业者来说，该模型涉及到曲面放样、布尔运算、阵列特征、加强筋建模等多个常用建模操作，可作为复杂铸件建模的练习素材，掌握异形承压壳体的建模思路与特征构建顺序。
