泵盖结构三维设计练习模型

　　在流体输送类设备的结构组成中，泵盖作为泵体的核心密封与承载构件，直接决定了泵腔的密封可靠性、内部传动组件的安装定位精度，以及整机运行过程中的振动抑制表现。这类零件常见于中小型离心泵、齿轮泵、柱塞泵的端侧封装场景，既需要承担泵腔内部压力介质的密封阻隔作用，也要为泵轴的支撑轴承、密封组件提供精准的安装基准面，同时还要兼顾与泵体主体的对接同轴度要求，避免运行过程中出现轴系偏磨、介质渗漏等常见故障。

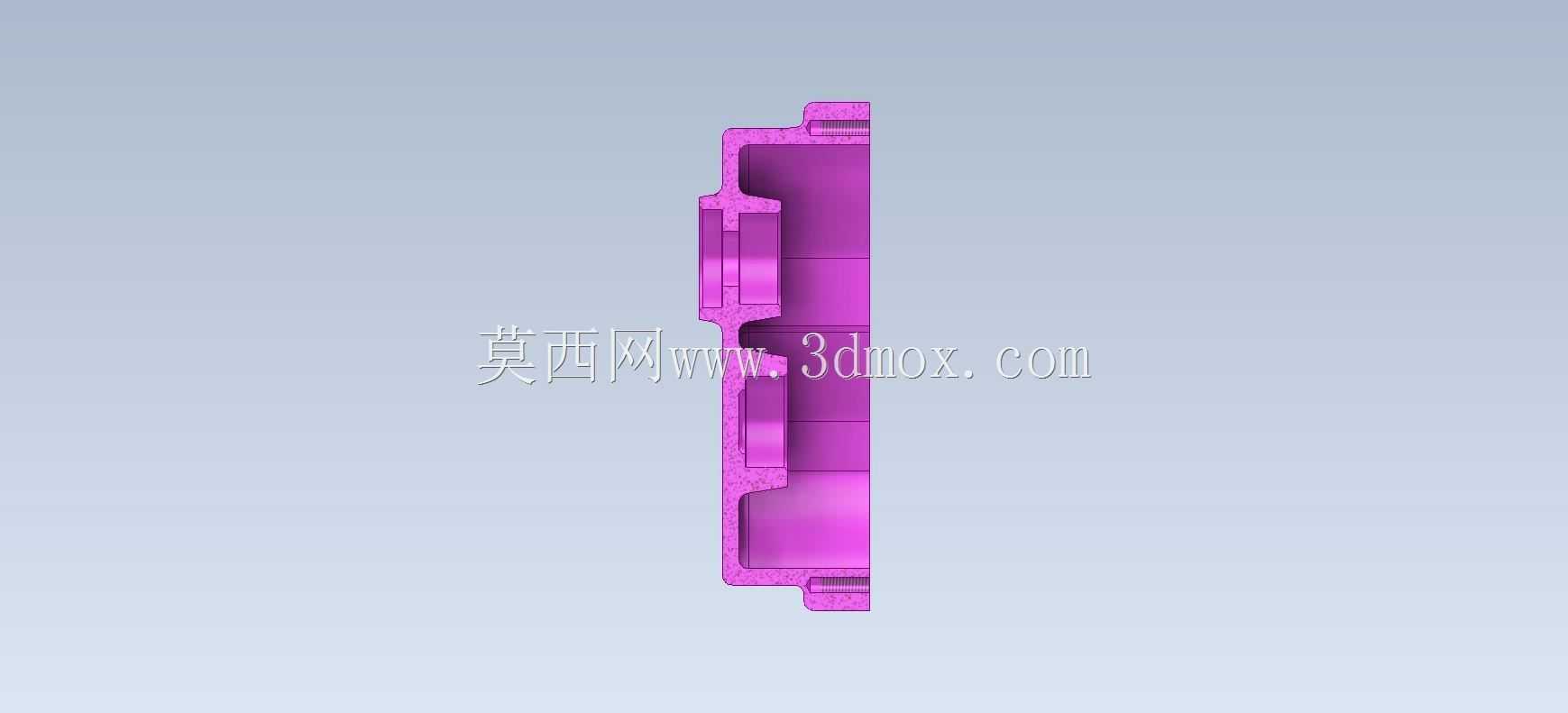

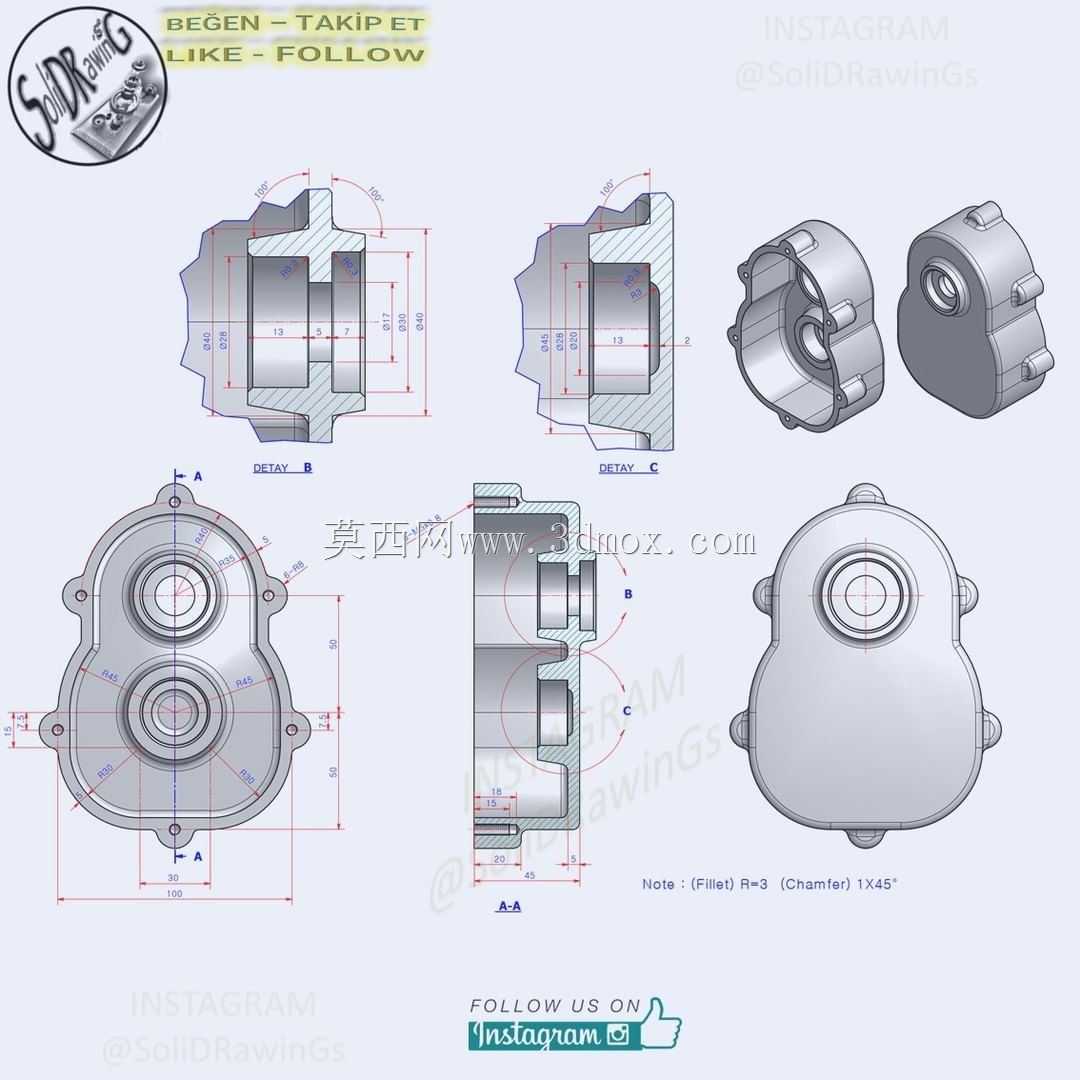

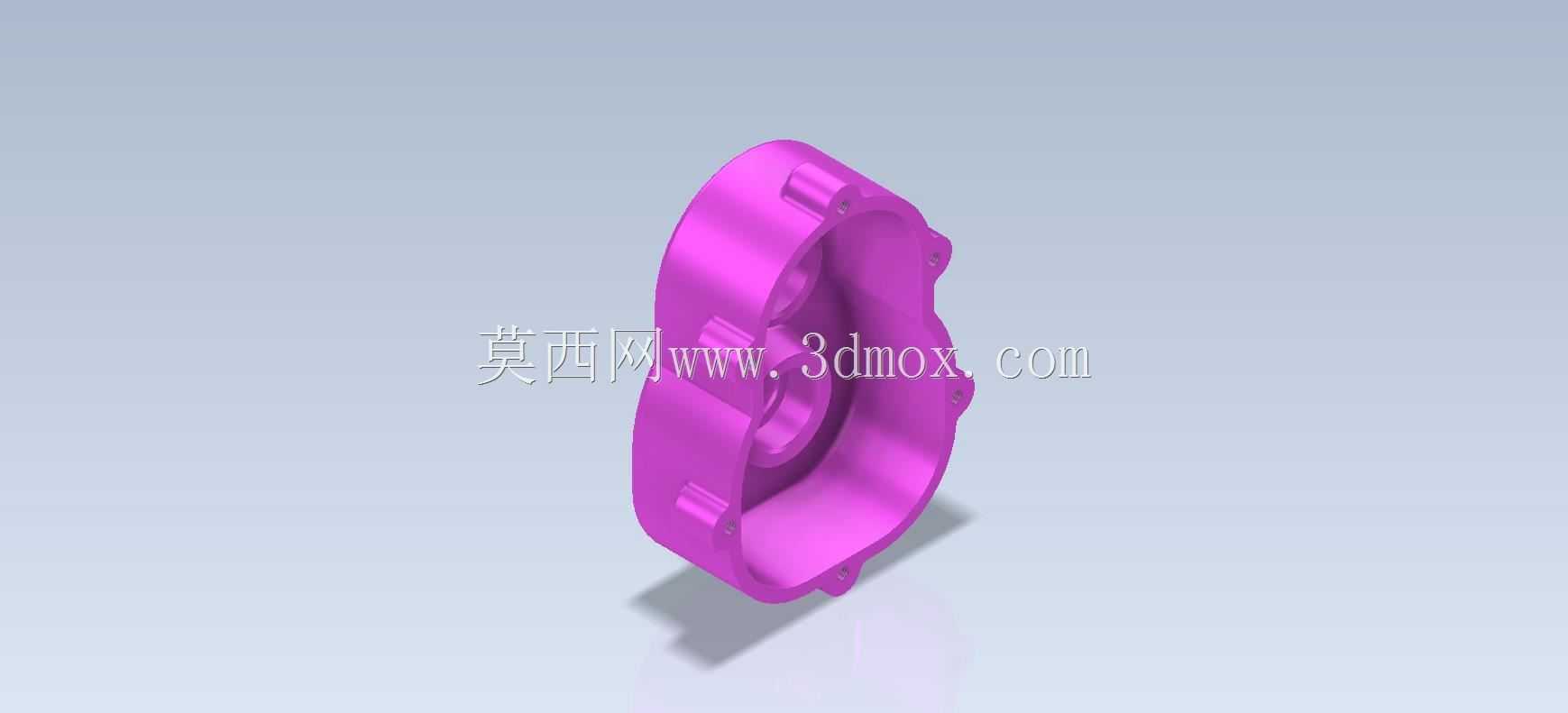

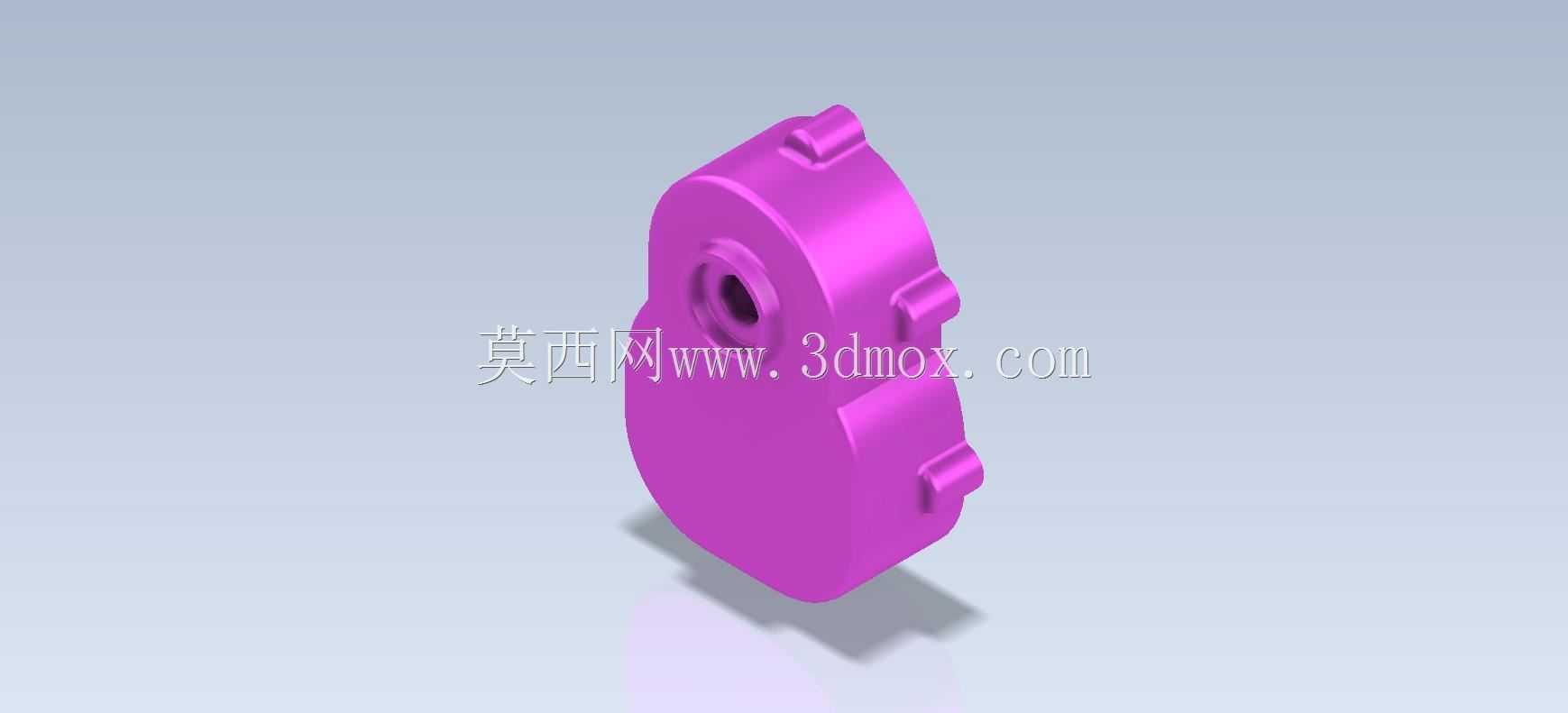

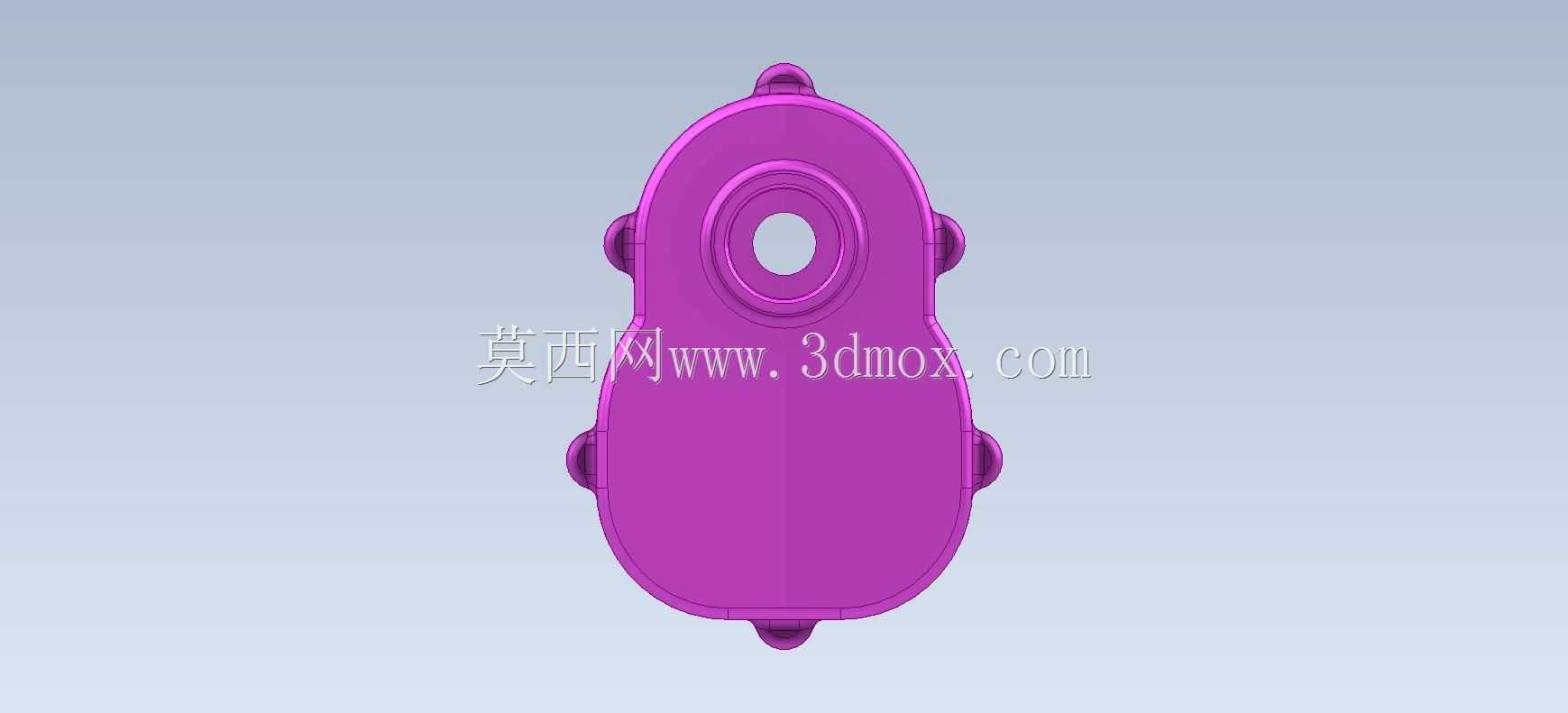

　　从该模型的结构特征来看，整体采用非对称的异形壳体构型，主体轮廓为带圆弧过渡的类8字形结构，这种构型是为了匹配泵体内部叶轮或者齿轮副的排布轮廓，在完全覆盖内部运动组件轮廓的前提下，尽可能压缩零件的整体外廓尺寸，减少不必要的材料占用。零件主体上设置的中心通孔为泵轴的穿装通道，孔位周边的加厚凸台是为了提升轴系支撑位置的结构刚度，避免轴系在高速旋转过程中因为支撑部位形变产生跳动超差。零件侧边分布的三个带定位平面的凸耳结构，是泵盖与泵体对接的螺栓安装位，每个凸耳的端面都做了铣平处理，保证螺栓锁紧时的压紧面贴合度，凸耳与主体连接处做了渐变式的圆角过渡，能够有效分散螺栓锁紧力以及泵腔压力带来的应力集中，避免长期受交变载荷作用出现连接部位开裂的问题。

　　在实际建模设计过程中，这类零件的建模逻辑需要优先锁定安装基准：首先要确定与泵体贴合的对接平面作为第一设计基准，所有孔位、凸台的轴向尺寸都要以该平面为基准进行标注，保证对接时的平面度公差满足密封要求；其次要锁定中心轴孔的轴线作为第二基准，侧边所有安装凸耳的位置度、其他辅助孔位的同轴度都要围绕该轴线进行约束，避免装配时出现螺栓孔错位、轴与孔不同心的问题。建模过程中要注意壁厚的均匀性控制，整体壳体壁厚保持在3-5mm的区间，局部安装凸台位置的加厚要做平缓的过渡，避免铸造或者注塑成型过程中因为壁厚不均产生缩孔、翘曲等成型缺陷。零件的外轮廓边角全部做了R2-R3的圆角处理，一方面是为了消除加工过程中的锐边毛刺，避免装配过程中划伤操作人员或者密封件，另一方面也能提升零件的整体结构强度，减少应力集中点。

　　从安装边界的角度考量，这类泵盖的外廓尺寸需要完全包覆泵体端部的密封槽位置，对接面的宽度要足够容纳O型密封圈或者密封垫片的安装，通常密封槽的设置位置距离轴孔中心的尺寸要大于内部叶轮的最大旋转半径，避免密封件被运动组件剐蹭失效。三个安装凸耳的螺栓孔中心距需要与泵体上的螺纹孔位置完全匹配，孔位的公差通常控制在±0.1mm以内，保证装配时螺栓能够顺利穿入，同时锁紧后各点的压紧力均匀分布，不会出现局部密封压合不紧导致的渗漏。零件的轴向总厚度需要匹配内部轴承或者密封组件的安装深度，轴孔的内径尺寸要根据泵轴的直径以及密封件的规格进行匹配，通常轴孔与泵轴之间会预留密封件的安装间隙，避免轴旋转时与孔壁直接摩擦产生磨损。

　　在实际工程应用中，这类泵盖的材质通常根据输送介质的特性选择，输送清水类常规介质时多采用灰铸铁材质，成本低廉且减震性能优异；输送腐蚀性介质时会选用不锈钢或者工程塑料材质，提升零件的耐蚀性能。零件的对接面在加工时需要达到Ra1.6以下的表面粗糙度，保证密封垫片压紧后能够完全填充接触面的微观间隙，实现可靠密封。轴孔位置如果安装有油封或者机械密封，对应的孔壁表面粗糙度需要达到Ra0.8以上，避免密封件唇口被粗糙表面划伤导致密封失效。

　　对于三维建模练习而言，这类异形壳体零件能够很好地锻炼草图约束、特征放样、圆角过渡、孔位阵列等多个建模技能点，建模过程中需要时刻关注零件的工艺合理性，不能只追求外形相似而忽略实际加工、装配的可行性，比如凸耳的位置不能距离主体侧壁过近，否则螺栓安装时扳手没有足够的操作空间；壁厚的设置不能出现突变，否则会导致成型缺陷；所有的孔位都要考虑加工时的刀具可达性，避免出现无法加工的闭角结构。通过这类零件的建模练习，能够帮助设计人员建立起从结构功能到加工装配的全链路设计思维，避免出现纸上谈兵的设计问题，为后续参与实际泵类产品的结构设计打下扎实的建模基础。
