斜置式双孔铰接连接支架结构设计

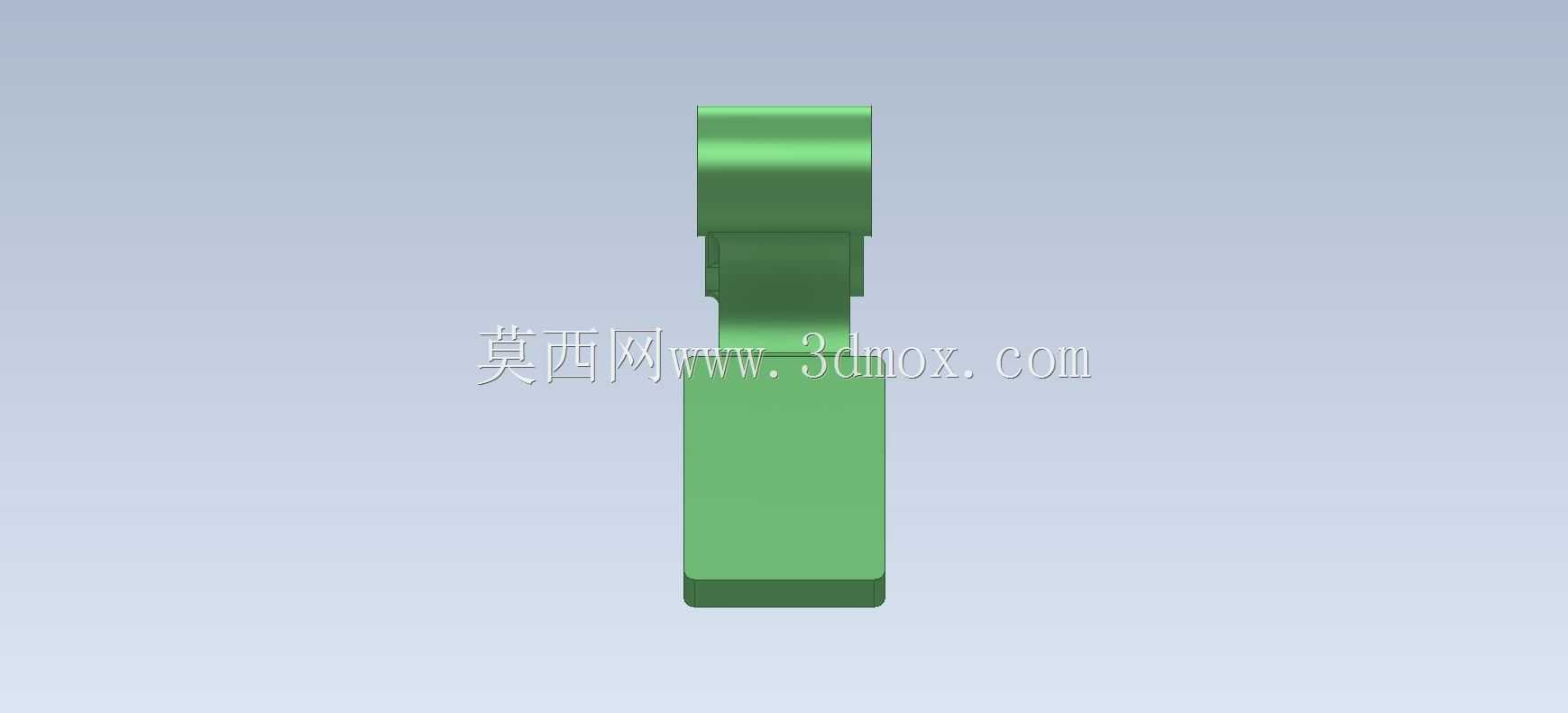

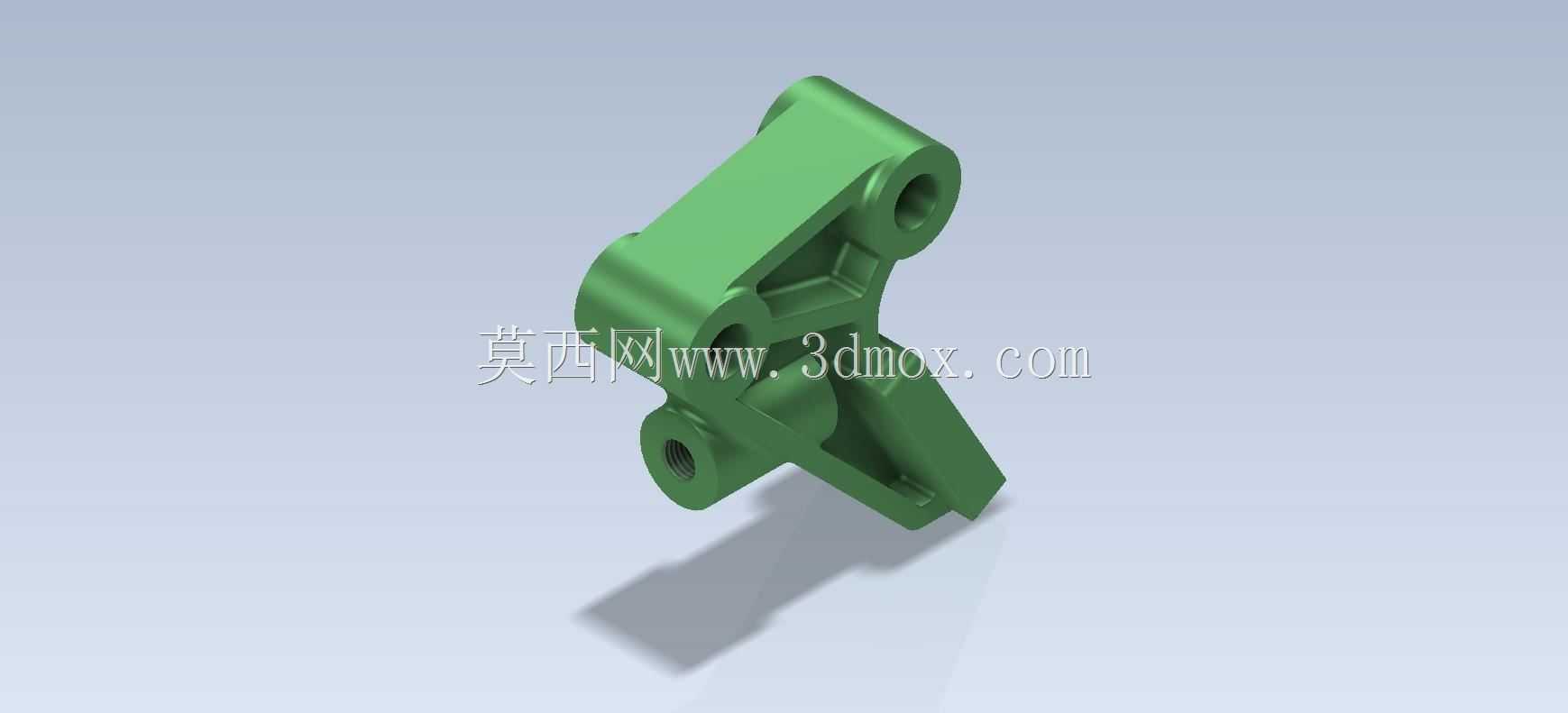

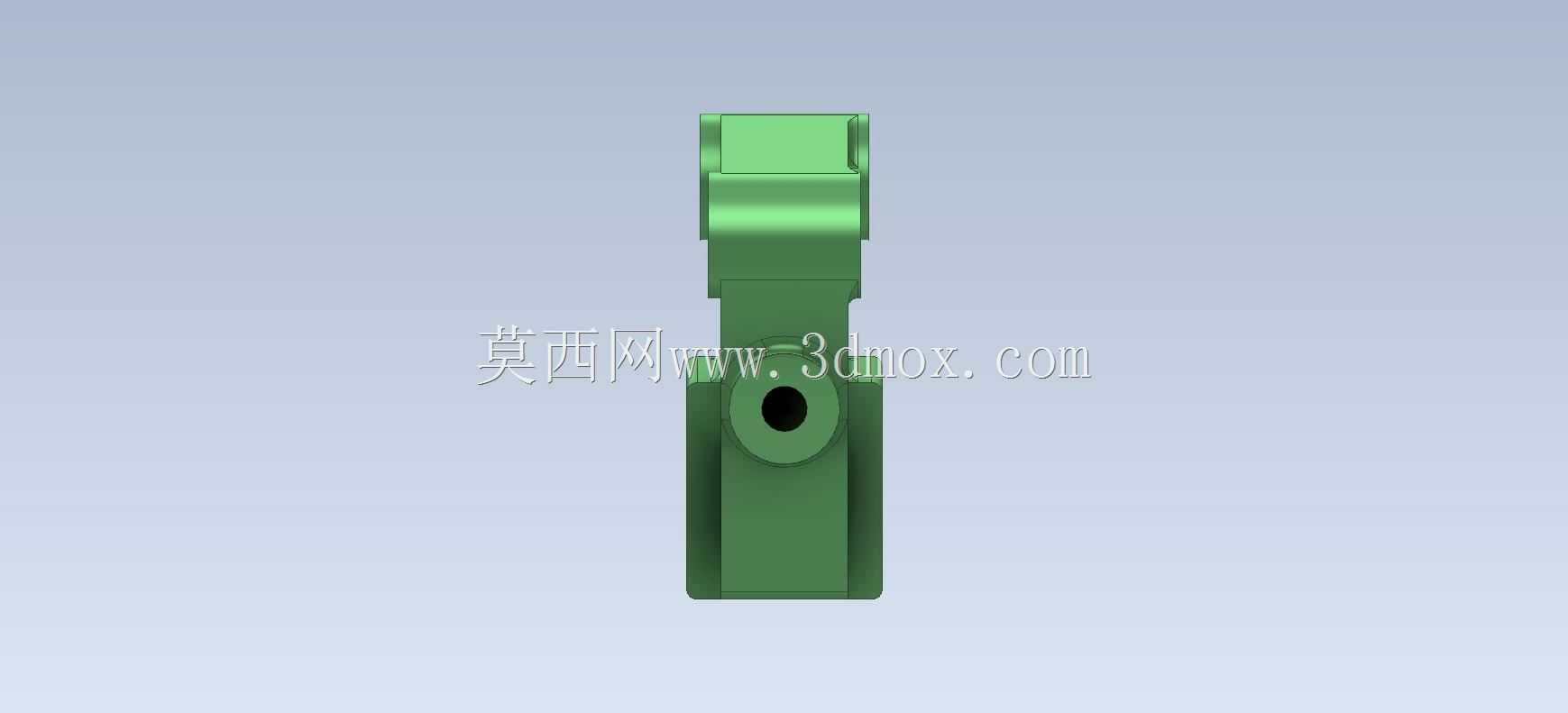

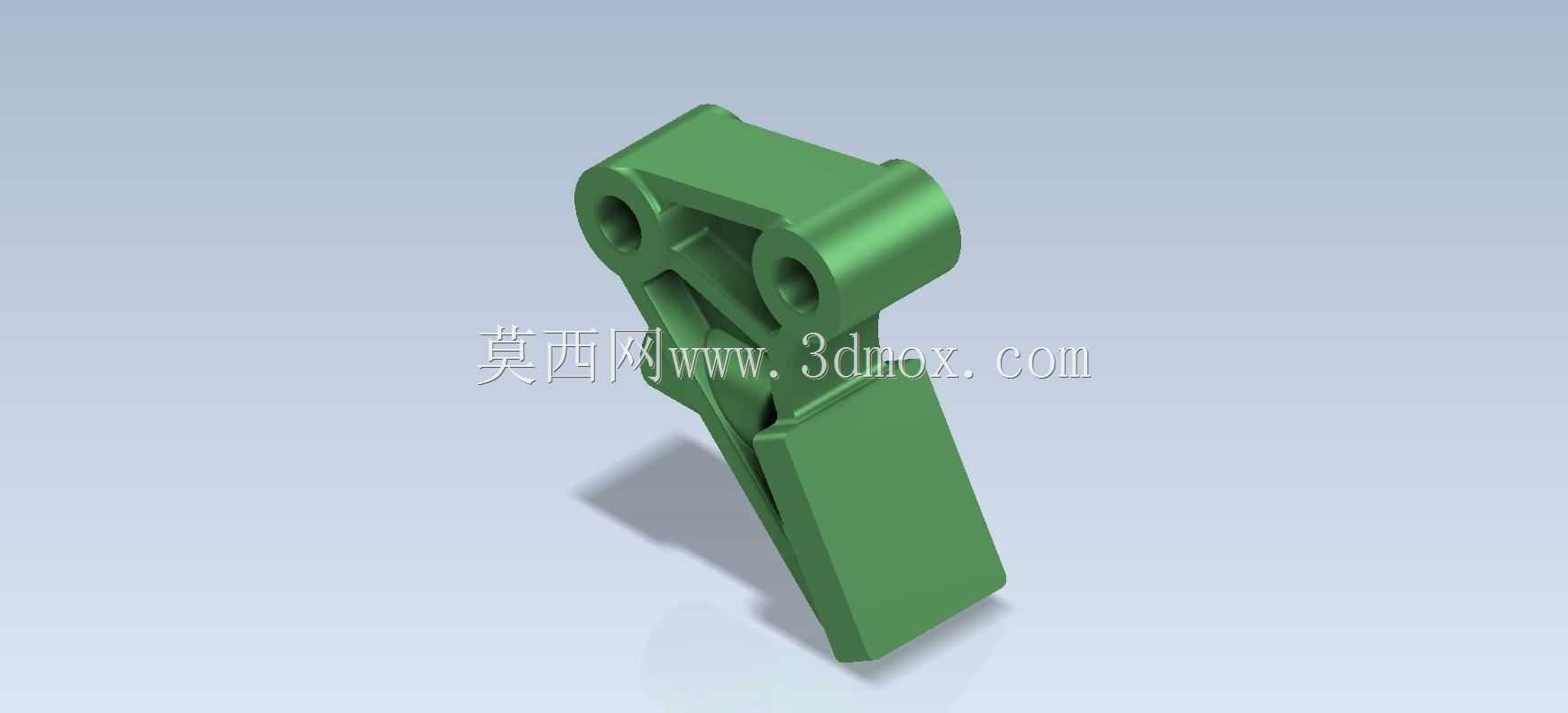

　　这款斜置式双孔铰接支架，是轻工自动化生产线、小型工装夹具领域常用的连接承载构件，日常多应用在工位辅助定位机构、小型物料推送模组的铰接传动环节，用来实现两个运动部件间的角度摆动连接，同时承担径向载荷与小幅轴向窜动的限位作用。从实际使用场景来看，这类支架常搭配销轴、扭簧使用，在小型半自动压合工装、料道挡料机构里，能绕上部铰接孔实现0-45度的往复摆动，下部的平直安装面可以通过螺栓锁紧在滑动模组或者固定基座上，相比直臂式铰接件，斜置的臂身结构能在有限安装空间里避让周边的传动杆件，减少机构运行时的干涉风险。

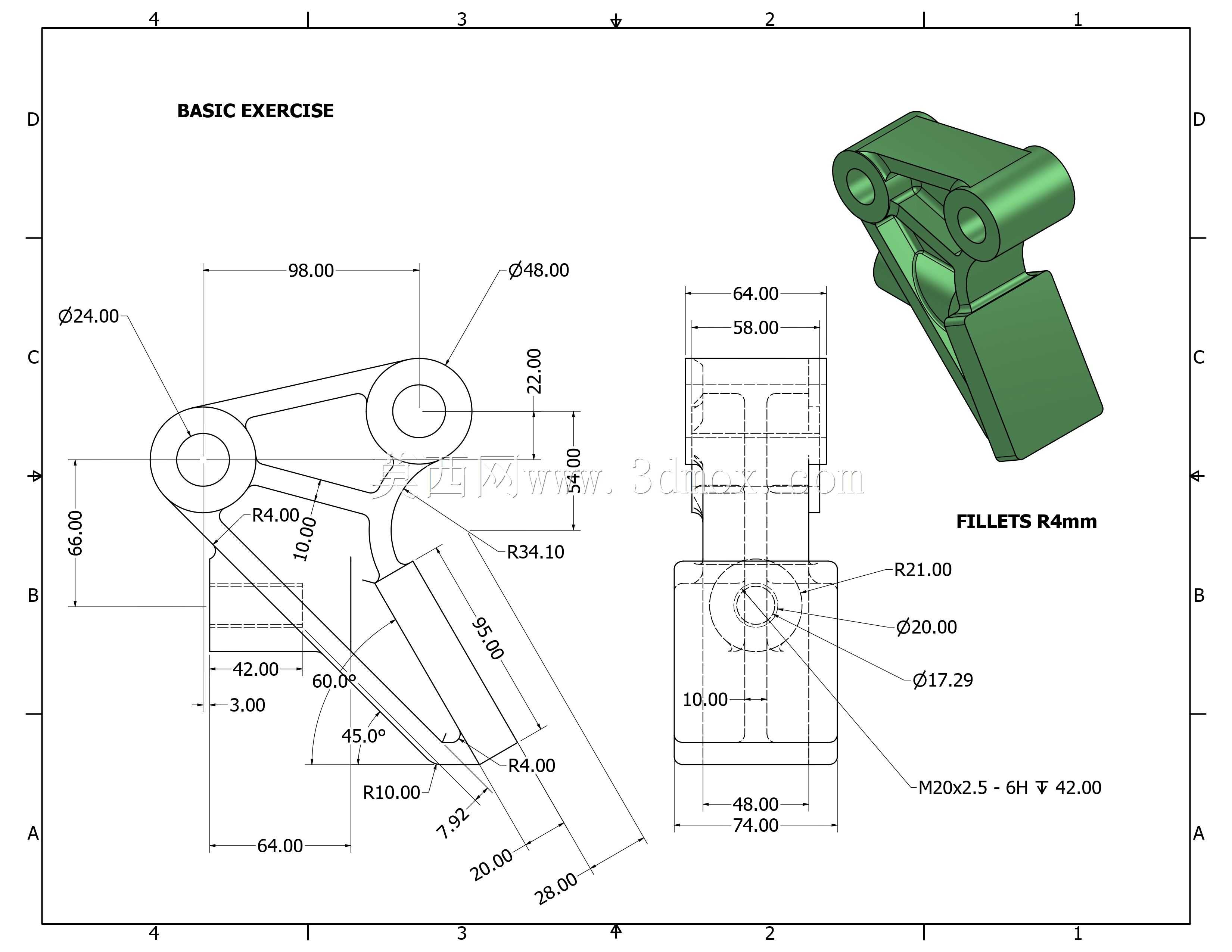

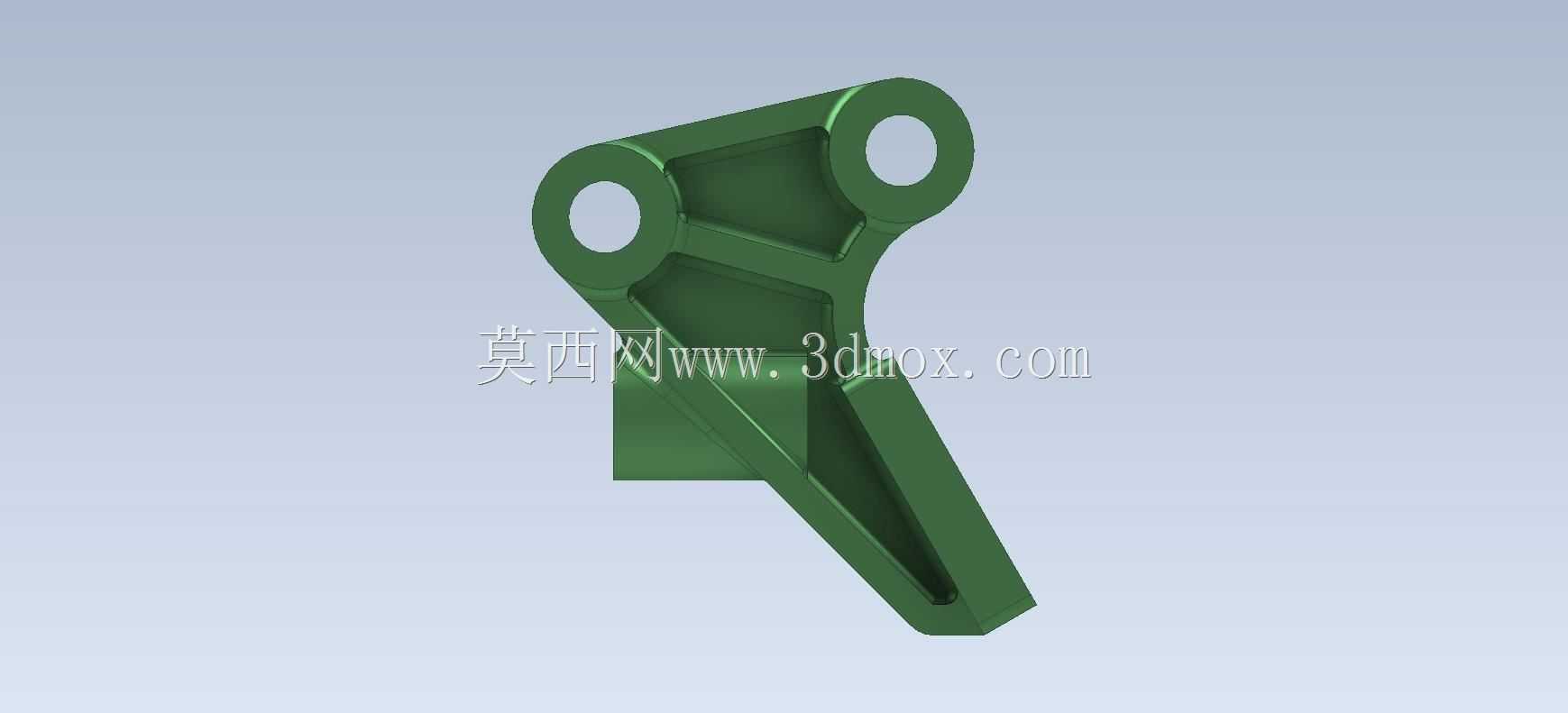

　　设计这款构件的时候，首先要明确安装边界的约束：上部两个同轴铰接孔的中心距要匹配常用的标准销轴尺寸，孔内壁预留0.1-0.2mm的间隙，保证销轴转动顺畅不会出现卡滞，同时孔端做1mm的倒角处理，既方便装配时销轴导入，也能去除加工毛刺避免应力集中。臂身的斜置角度不是随意设定的，是结合摆动行程的极限位置推导而来——当支架绕上部铰接点摆到最大角度时，下部安装面的边缘不会和基座上的其他固定件发生碰撞，同时臂身内侧的镂空结构，是在保证整体结构强度的前提下做的减重设计，毕竟这类小型支架多采用铝合金或者工程塑料注塑加工，去除非承载区域的材料，既能降低单件重量，也能减少注塑时的缩痕风险，控制生产加工的成本。

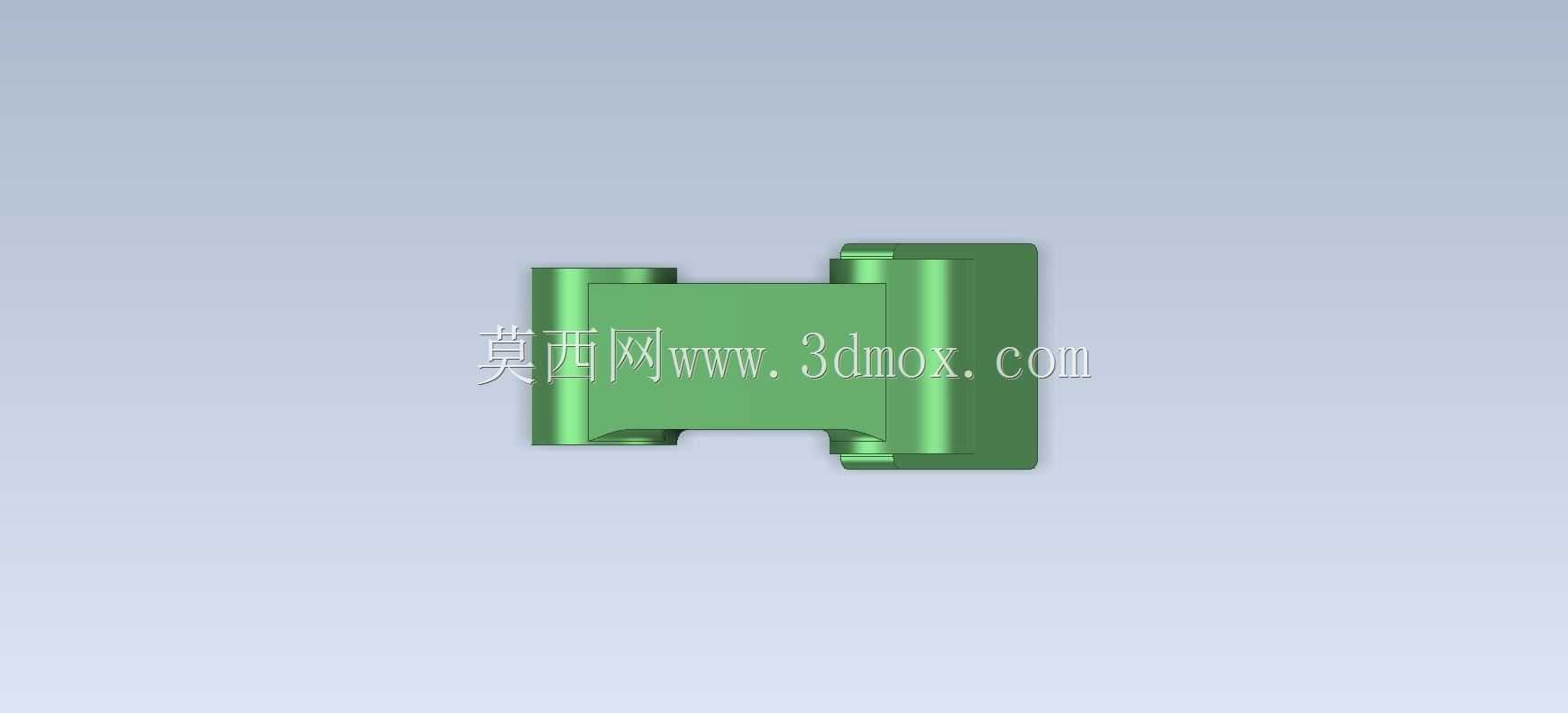

　　从外形尺寸来看，整体臂长控制在80mm左右，上部铰接孔的直径适配6mm标准销轴，下部安装面的宽度为25mm，上面预留两个M3的螺纹安装孔，孔位间距18mm，刚好匹配市面上常见的20系列铝型材的安装槽间距，不需要额外做转接板就能直接固定，大幅降低现场装配的工作量。臂身的过渡位置全部采用R2-R3的圆角过渡，避免直角位置的应力集中，尤其是在支架承受反复摆动载荷的时候，圆角过渡能大幅提升构件的疲劳寿命，不会在长期往复运动后出现根部断裂的问题。

　　实际选型应用的时候，要注意这个支架的承载上限，因为臂身是斜置结构，受力点的力臂长度比直臂支架更长，所以静态承载建议不超过50N，动态往复运动的载荷建议控制在30N以内，如果应用在有冲击载荷的工位，需要把材质换成45号钢做调质处理，同时把铰接孔的壁厚增加1.5mm，避免孔位受冲击变形。另外安装的时候要注意，上部两个铰接孔的同轴度公差要控制在0.05mm以内，如果同轴度超差，穿入销轴后会出现转动卡滞，长期运行还会出现销轴偏磨，大幅缩短构件的使用寿命。建模过程中，要先确定两个铰接孔的中心位置，再绘制臂身的外轮廓，先做出整体的实体结构，再切除内侧的减重镂空区域，最后对所有锐边做倒角处理，还要重点校验摆动过程中臂身和周边构件的间隙，最小安全间隙不能小于2mm，避免加工误差或者装配误差导致运行时出现剐蹭。这类支架虽然属于小型基础连接件，但在非标自动化设备里的用量很大，结构设计的合理性直接影响整套机构的运行稳定性，不能因为零件尺寸小就忽略细节上的考量，比如孔位的公差、圆角的处理、安装面的平面度，这些细节都会直接影响最终的装配效果和使用寿命。
