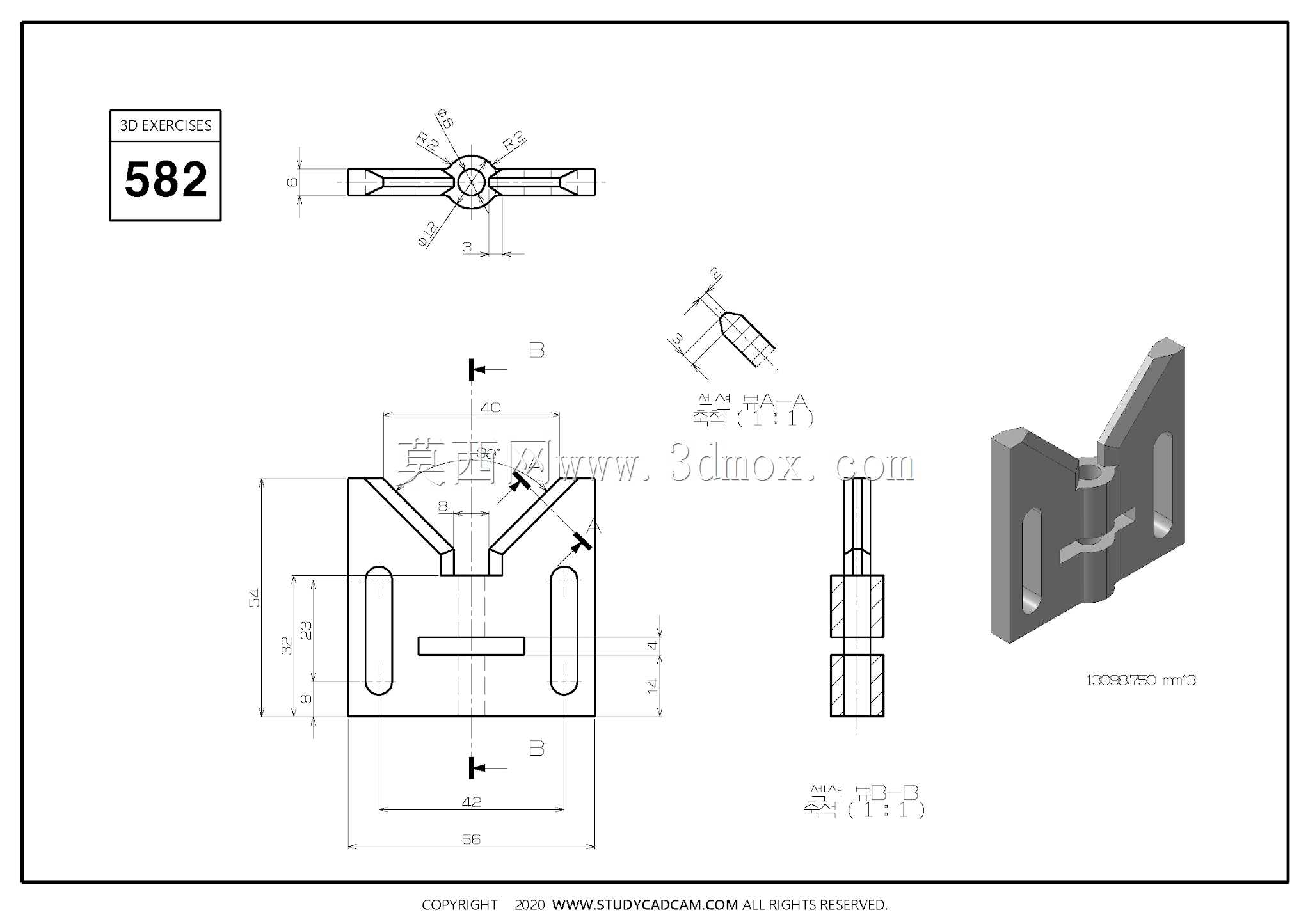

合页式铰接连接构件三维练习模型

　　日常做结构设计练习时，这类铰接构件是非常典型的练手素材，很多刚接触三维建模的工程师，都会从这类基础功能件入手，吃透特征建模、装配约束的核心逻辑。别小看这一个小小的铰接件，它在实际工业场景里的应用覆盖面极广，从小型设备的检修门翻盖、机柜侧门的转动连接，到工装夹具的活动压臂、输送线侧边的活动挡边，甚至是小型自动化设备上的开合式防护结构，都能看到这类结构的身影。

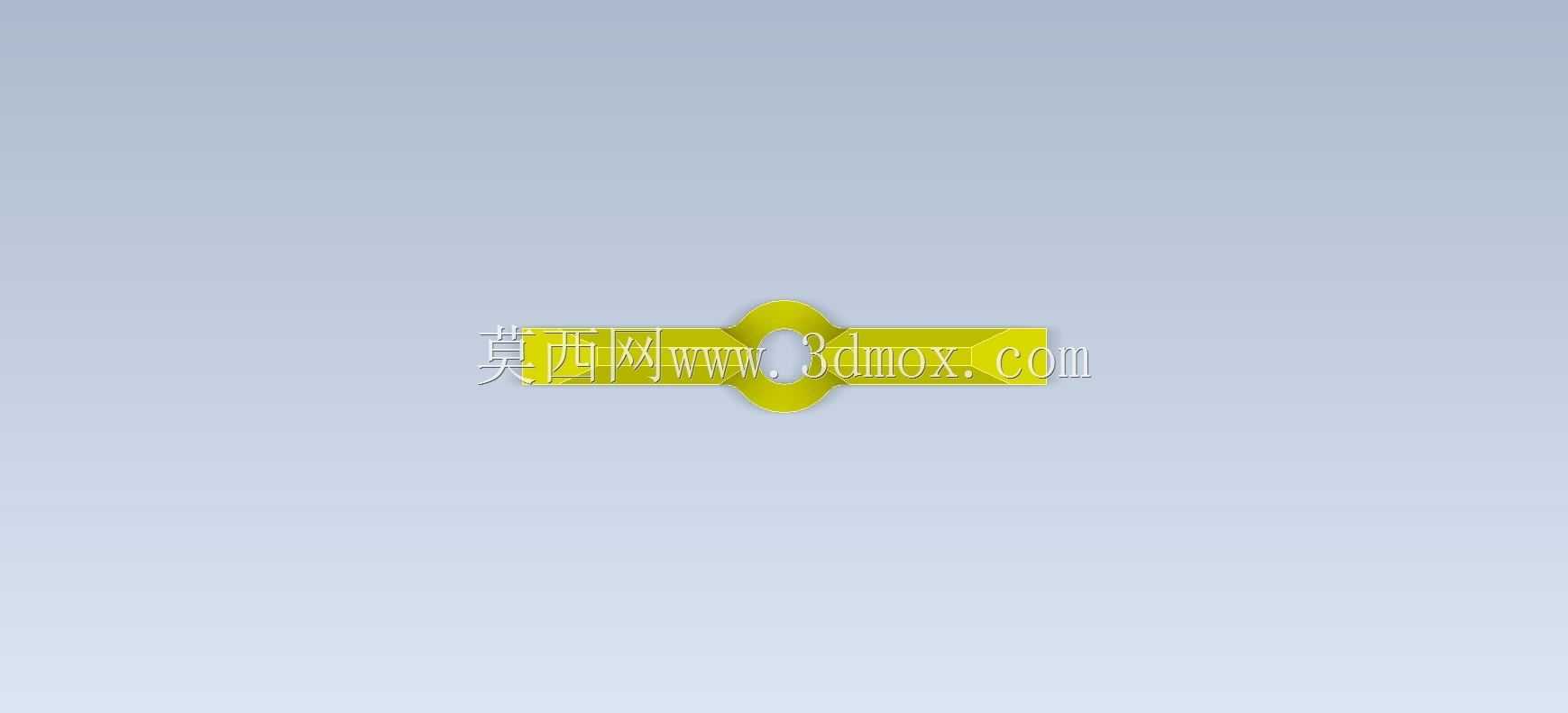

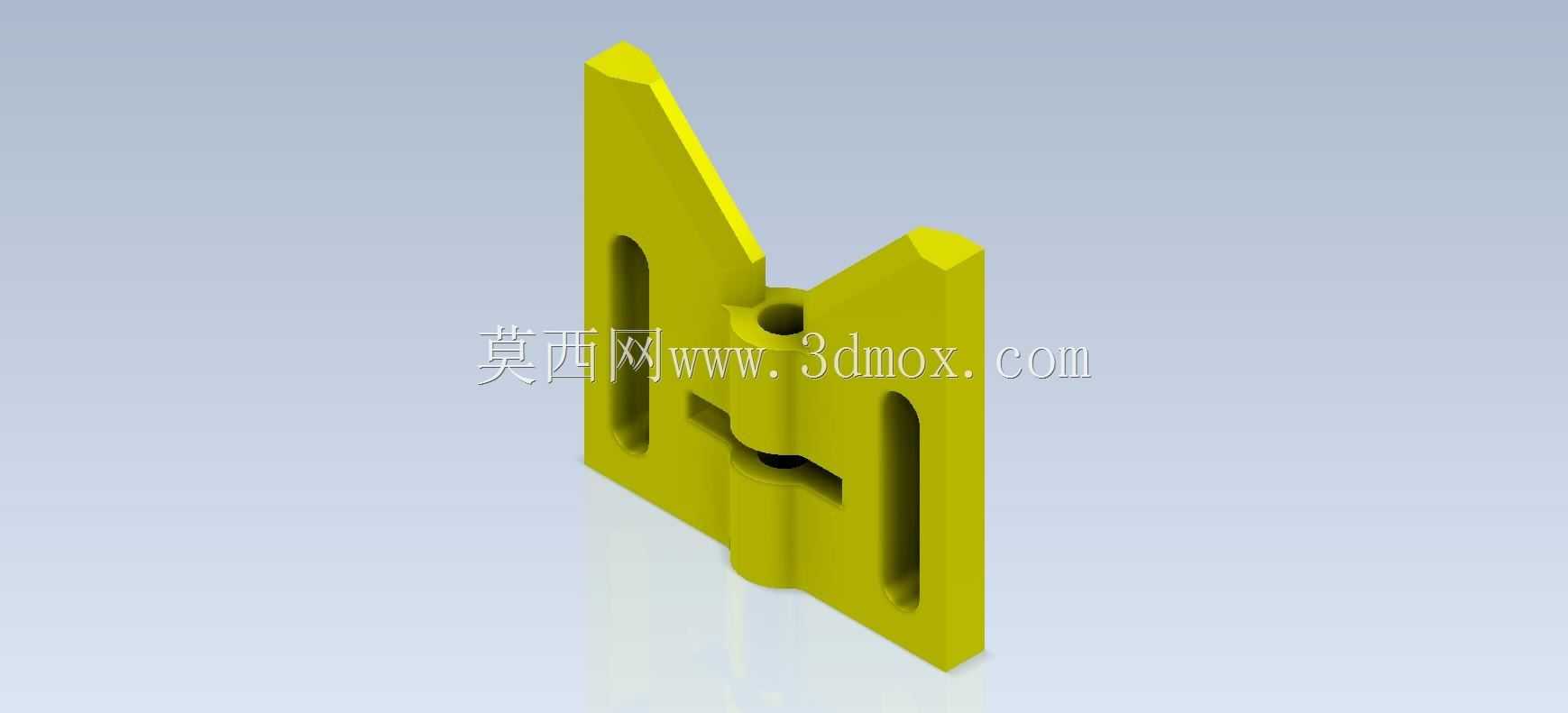

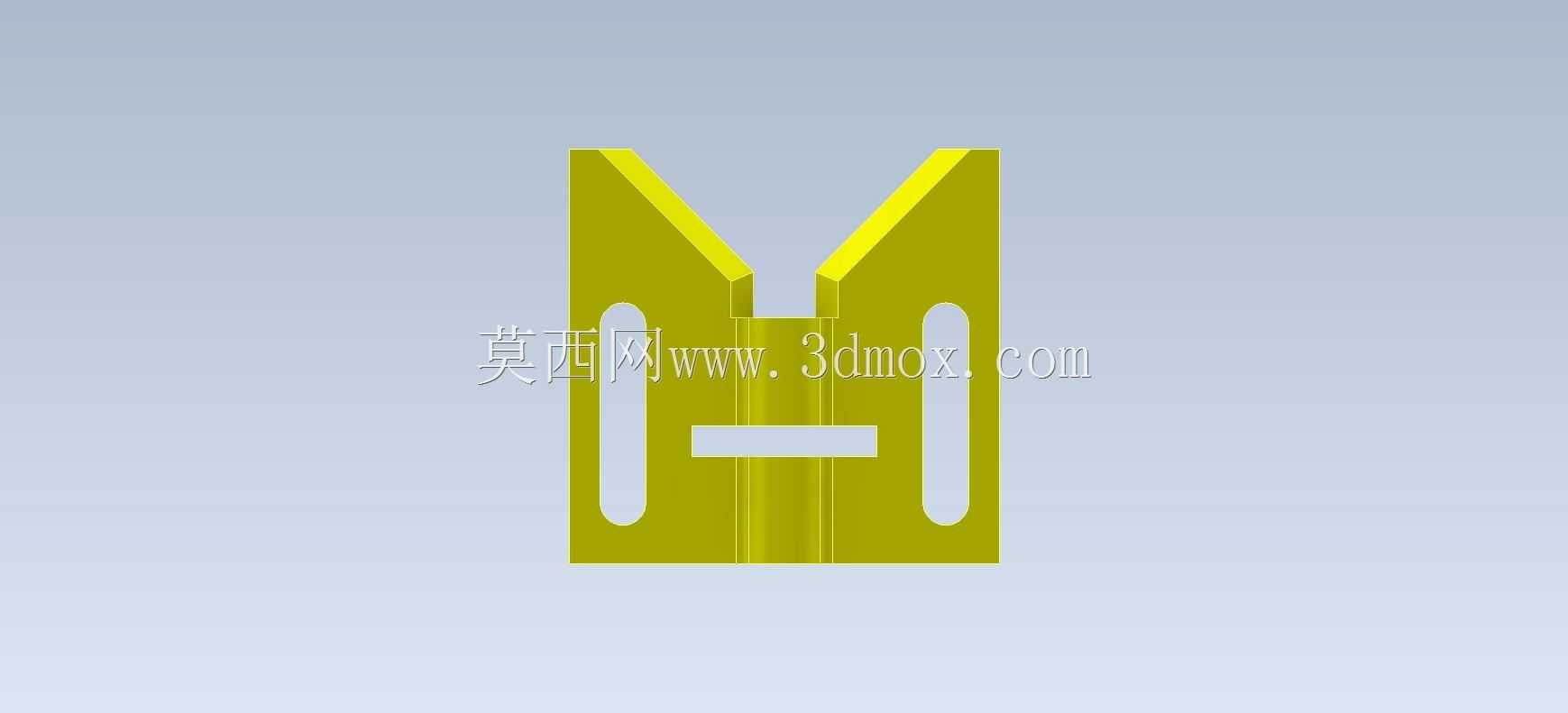

　　从功能特性来看，这个铰接构件采用一体折弯式的双页片结构，中间预留了同轴的销轴安装孔，两个页片分别对应需要实现相对转动的两个安装基体，页片上开设的长条形安装槽，是为了适配安装时的位置偏差，不用在现场配钻安装孔的时候反复调整对位，只要把紧固件穿过长槽，就能在一定范围内微调页片的固定位置，降低现场安装的对位难度。中间的铰接孔做了沉台设计，一方面可以容纳销轴的端部，避免销轴突出页片表面干涉周边结构，另一方面也能增加孔位的接触长度，提升铰接转动时的支撑稳定性，避免页片转动时出现径向晃动。

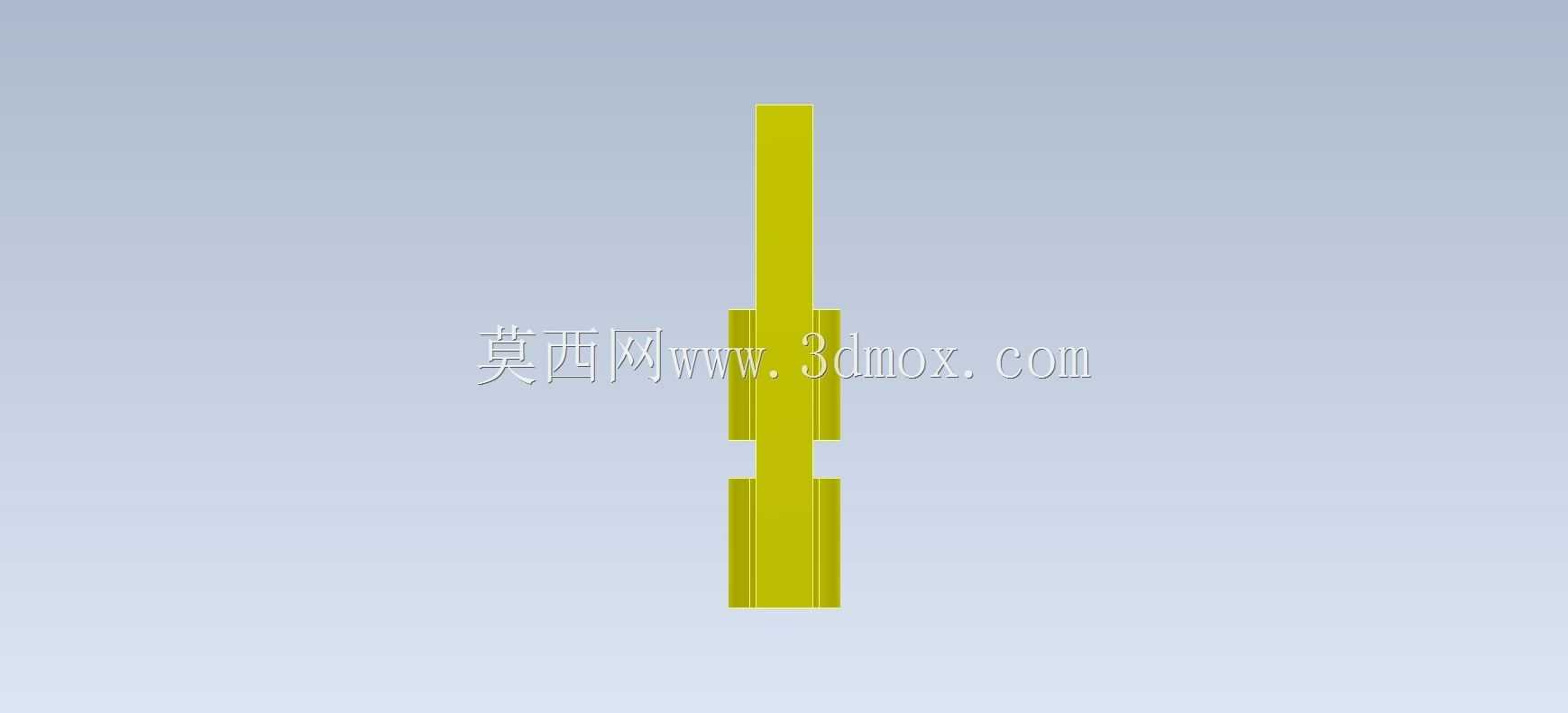

　　做这个模型的建模练习时，首先要捋清楚结构的对称关系，两个页片相对于中间铰接轴的中心平面呈对称分布，先绘制单侧页片的截面轮廓，通过拉伸特征生成基础实体，再对页片的边缘做倒角处理，去除锐边，避免实际加工后边缘割手，也能减少安装时和相邻部件的剐蹭。中间的铰接孔要保证同轴度，建模时要以中间的旋转中心为基准绘制孔位特征，避免两个页片的孔位出现错位，导致后续装配时销轴无法顺利穿入。页片上的长槽特征，要注意槽的两端是圆弧过渡，和槽的宽度等直径，这也是实际加工中铣槽的标准结构，建模时不能做成直角端，否则不符合实际加工工艺要求。

　　从安装边界来看，这类铰接件的安装空间需要预留足够的转动余量，两个页片在0到90度的转动行程里，不能和周边的固定结构发生干涉，页片的厚度决定了它的承载能力，这个练习模型的页片厚度属于中等规格，适配的是轻载场景下的转动连接，比如小型机箱门、轻质防护盖这类载荷不大的部位，如果要用在重载场景，就需要加厚页片、加大铰接轴的直径，同时提升页片和安装面的接触面积。建模的时候还要注意，两个页片和中间铰接座的连接位置做了圆弧过渡，避免应力集中，实际使用时这个位置是受力的薄弱点，如果是直角连接，反复转动开合很容易在根部出现应力断裂，圆弧过渡可以分散应力，提升构件的使用寿命。

　　很多新手做这类练习模型的时候，容易忽略实际装配的间隙问题，两个页片的贴合面之间要预留微小的转动间隙，不能做成零间隙贴合，否则实际加工出来的零件会因为表面粗糙度、形位公差的影响，出现转动卡滞的问题。另外页片的折弯角度也不是完全的直角，根据实际安装的开合角度需求，可以调整两个页片的初始夹角，比如需要180度平开的场景，两个页片在展开状态下要能保持齐平，需要限位开合的场景，就可以在页片的对应位置做限位凸台，控制最大开合角度。

　　这类基础构件的建模练习，核心不是把外形画得像，而是要在建模过程中思考每一个特征对应的工艺、装配、使用场景的需求，比如长槽为什么做这个长度，铰接孔的直径为什么选这个尺寸，页片的倒角取多大合适，这些细节都要结合实际工程经验去调整，而不是随便画个外形凑数。把这类基础铰接结构的建模逻辑吃透，后续做更复杂的多连杆铰接结构、设备舱门联动结构的时候，就能快速理清设计思路，避免出现结构干涉、装配困难、强度不足的问题。
