双立臂带座铰接支撑固定支座结构

项目分类:通用五金配件 发布时间:2023-07-12 ID:698274
  • 双立臂带座铰接支撑固定支座结构
  • 双立臂带座铰接支撑固定支座结构
  • 双立臂带座铰接支撑固定支座结构
  • 双立臂带座铰接支撑固定支座结构
  • 双立臂带座铰接支撑固定支座结构
  • 双立臂带座铰接支撑固定支座结构
  • 双立臂带座铰接支撑固定支座结构

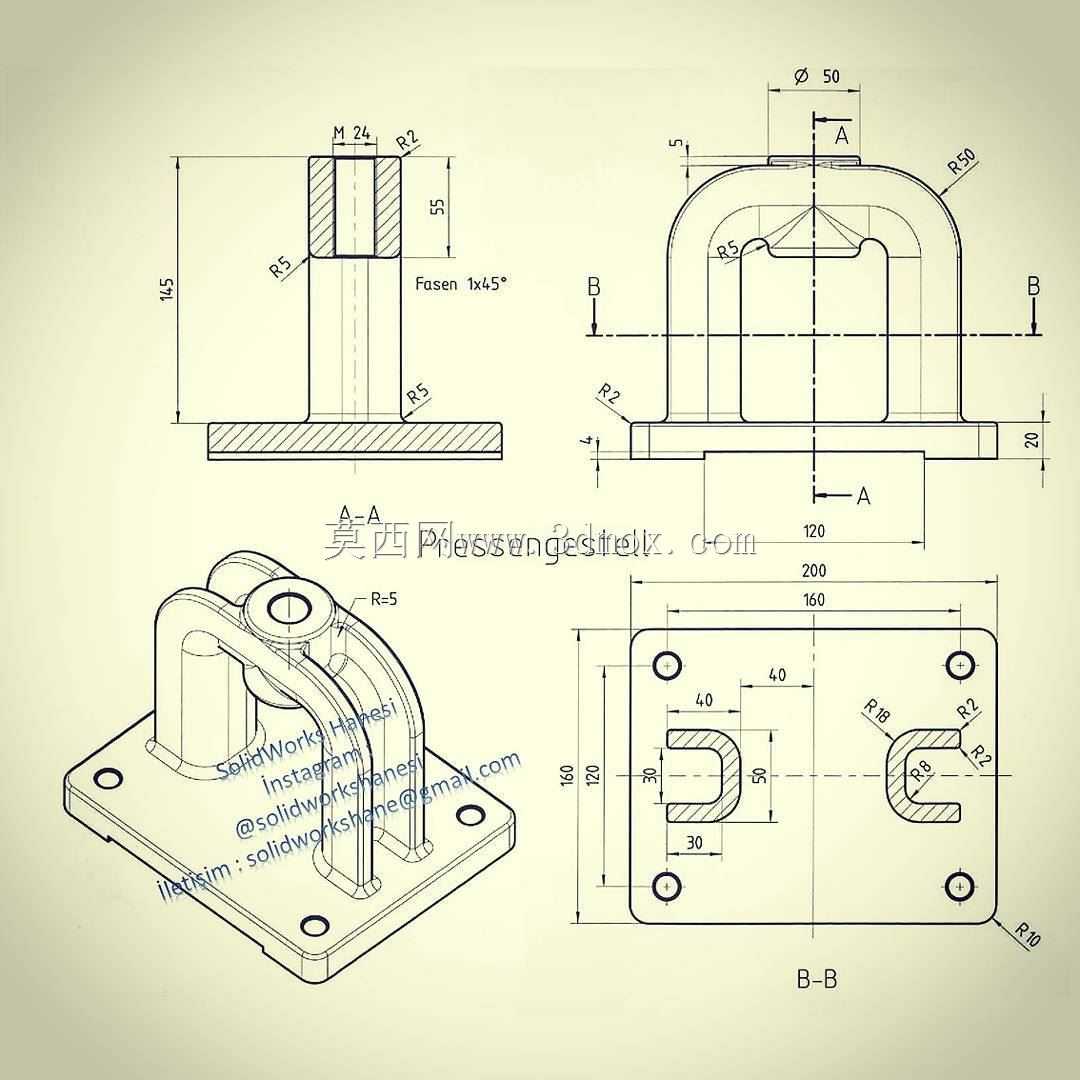

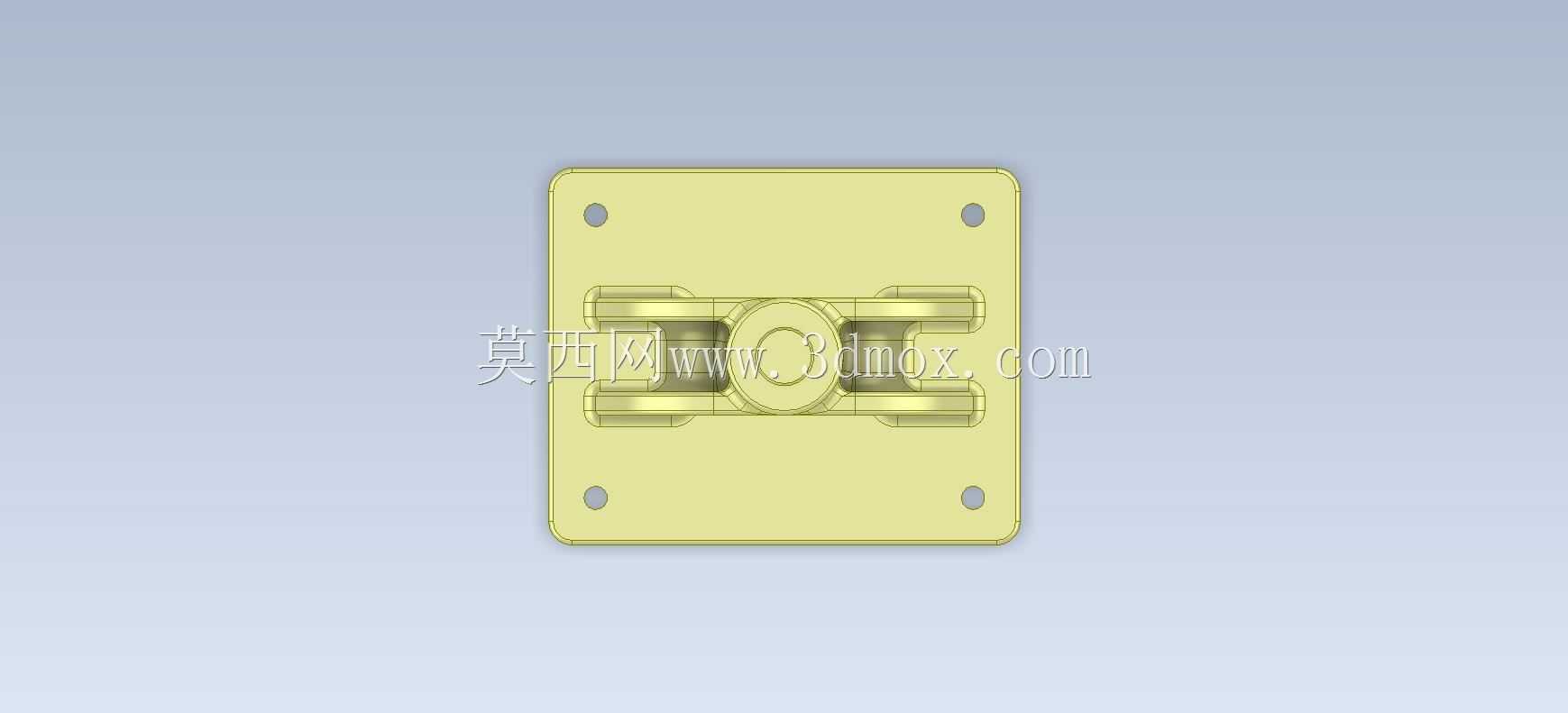

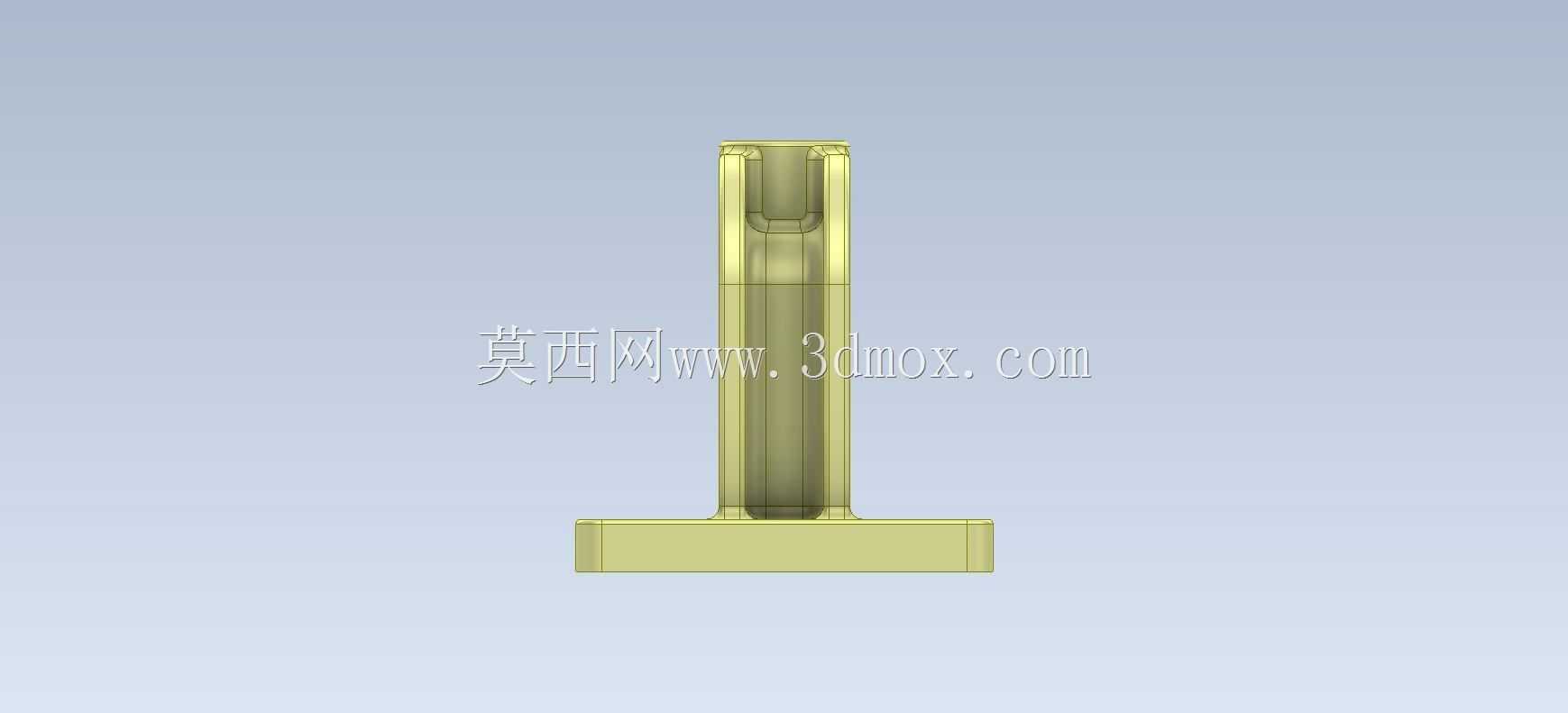

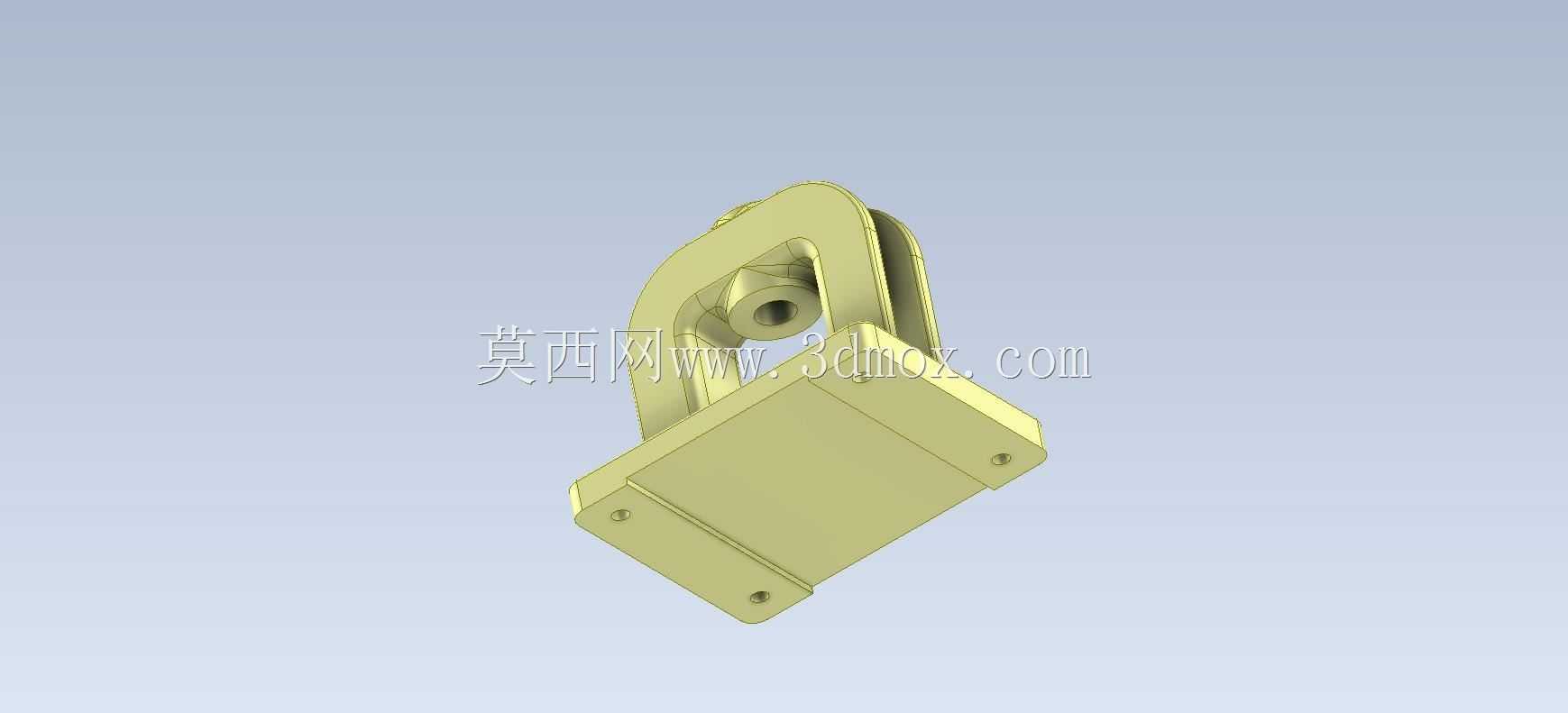

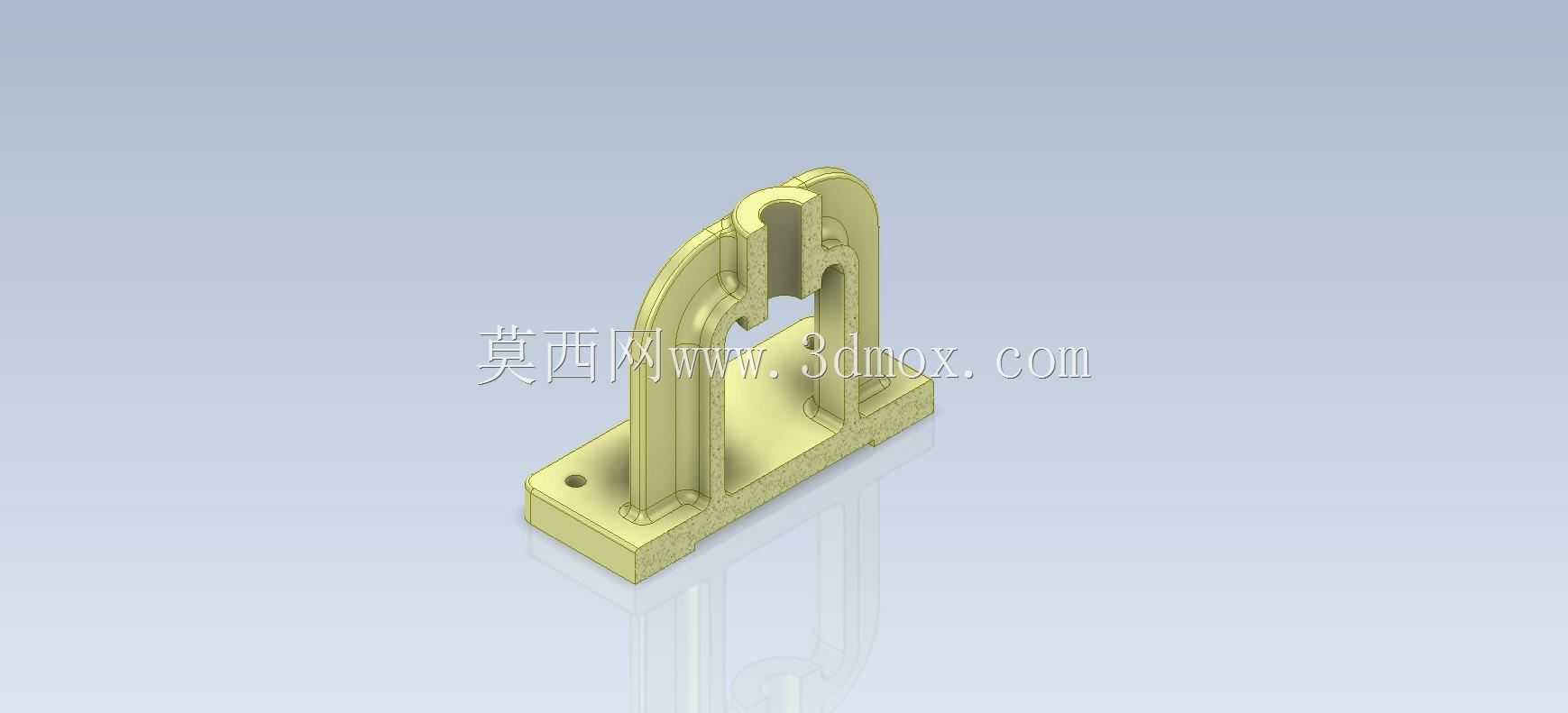

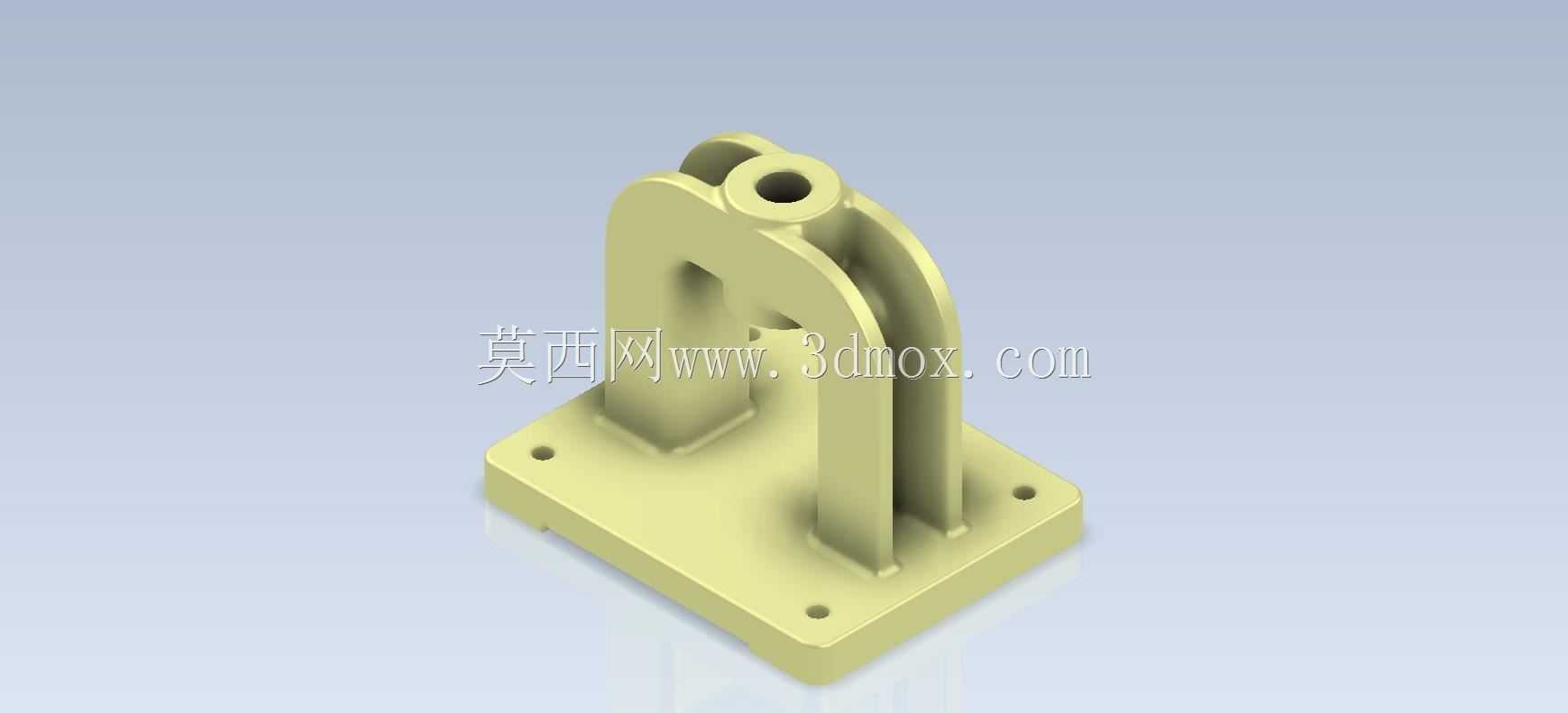

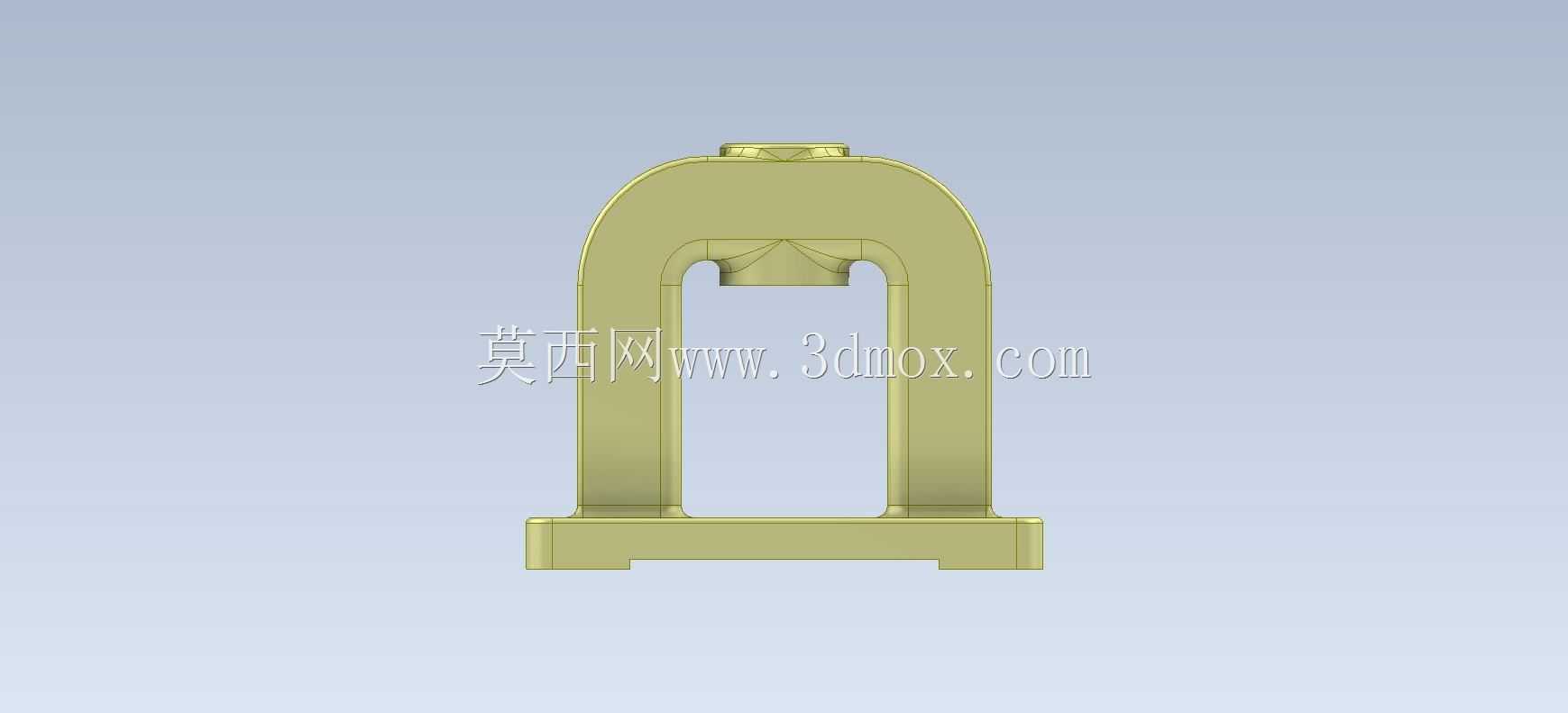

  这类双立臂带座铰接支座,在轻工输送线、小型自动化工作站的辅助定位机构里出镜率极高,常被用来作为摆臂、挡停杆、小型导向组件的回转支撑基座,区别于常规单耳铰接座,双立臂的对称结构能抵消单侧铰接带来的侧向倾覆力矩,在承受径向摆动力时不会出现立臂偏摆变形的问题,适配需要小角度往复摆动的工位场景,比如流水线侧方的工件导向拨杆、小型检测工位的翻转压头基座,都能看到这类结构的实际应用。从结构设计逻辑来看,底部安装法兰采用方形切角布局,四个安装孔分布在法兰四角,孔位做了沉头设计,安装时内六角螺栓头可以完全沉入沉孔内,不会突出法兰底面,保证支座和安装台面完全贴合,不会因为螺栓头突出导致安装倾斜,法兰的厚度经过受力核算,在四个螺栓完全锁紧的状态下,

  法兰面的平面度变形量控制在0.02mm以内,避免因为法兰变形导致上部立臂的同轴度出现偏差。上部的两个平行立臂是整个零件的核心受力部分,两个立臂的同轴孔在加工时需要一次装夹完成镗削,保证孔位的同轴度公差在0.015mm以内,否则铰接轴穿入后会出现卡滞、转动阻力不均的问题,立臂和底部法兰的衔接位置做了大圆角过渡,避免应力集中,在承受摆臂带来的冲击载荷时,过渡位置不会出现应力断裂的问题,立臂顶部的铰接孔做了加厚凸台设计,增加孔位的接触长度,提升铰接副的承载能力,减少铰接轴的单位面积承压,延长铰接副的磨损周期。从安装边界尺寸来看,方形法兰的边长适配常规100mm间距的铝型材安装槽,四个安装孔的孔距和工业铝型材的中心槽距完全匹配,

  不需要额外做转接板就可以直接安装在欧标4040或4080铝型材的台面上,整体安装高度控制在120mm左右,不会占用过多的垂直安装空间,适配小型工作站紧凑的布局要求,立臂之间的间隙宽度根据常规铰接摆臂的厚度设计,预留了0.5mm的装配间隙,摆臂装入后不会出现两侧摩擦的问题,同时间隙不会过大导致摆臂出现轴向窜动。在实际选型应用中,这类支座适合承载10kg以内的摆动负载,铰接孔的直径适配常规直径12mm的标准铰接销轴,不需要额外定制非标准轴件,降低装配的配件成本,零件的整体壁厚均匀,采用铸造或者铣削加工都能实现批量生产,壁厚控制在5mm左右,在保证结构强度的前提下尽可能降低零件自重,减少安装台面上的负载。设计这类结构的时候,

  需要重点关注两个立臂的平行度公差,如果平行度超差,铰接轴穿入后会出现别劲的问题,长期往复摆动会加速轴和孔的磨损,严重时甚至会出现立臂被撑裂的情况,另外底部法兰的安装沉孔深度需要严格控制,沉孔过深会降低法兰的局部强度,沉孔过浅则会导致螺栓头突出,影响安装贴合度,立臂和法兰衔接的圆角半径不能过小,否则在受冲击载荷时,应力集中系数会大幅提升,直接影响零件的使用寿命。在实际工况中,这类支座的铰接孔内通常会加装自润滑铜套,不需要定期加注润滑脂就能保证铰接转动的顺畅性,适配不方便定期维护的工位场景,双立臂的结构也方便在外侧加装轴向挡圈,对铰接轴进行轴向定位,防止销轴在往复摆动过程中出现轴向窜动脱出的问题,相比单耳铰接座,双立臂的结构在安装摆臂时,摆臂的受力点位于两个立臂的中间位置,受力更加均衡,不会出现单侧受力导致的立臂外张变形问题,长期使用的结构稳定性更优。
