双座立式带孔支撑连接支架结构

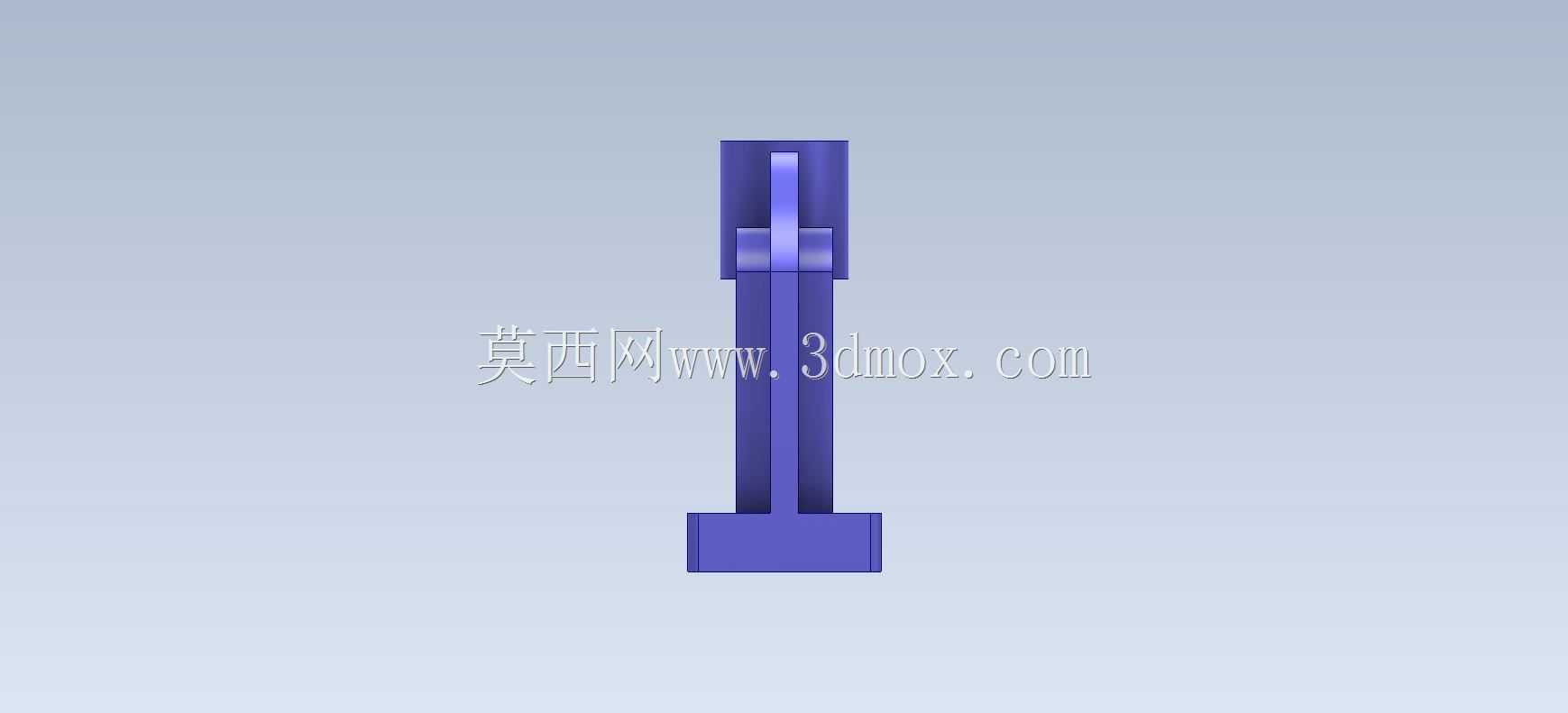

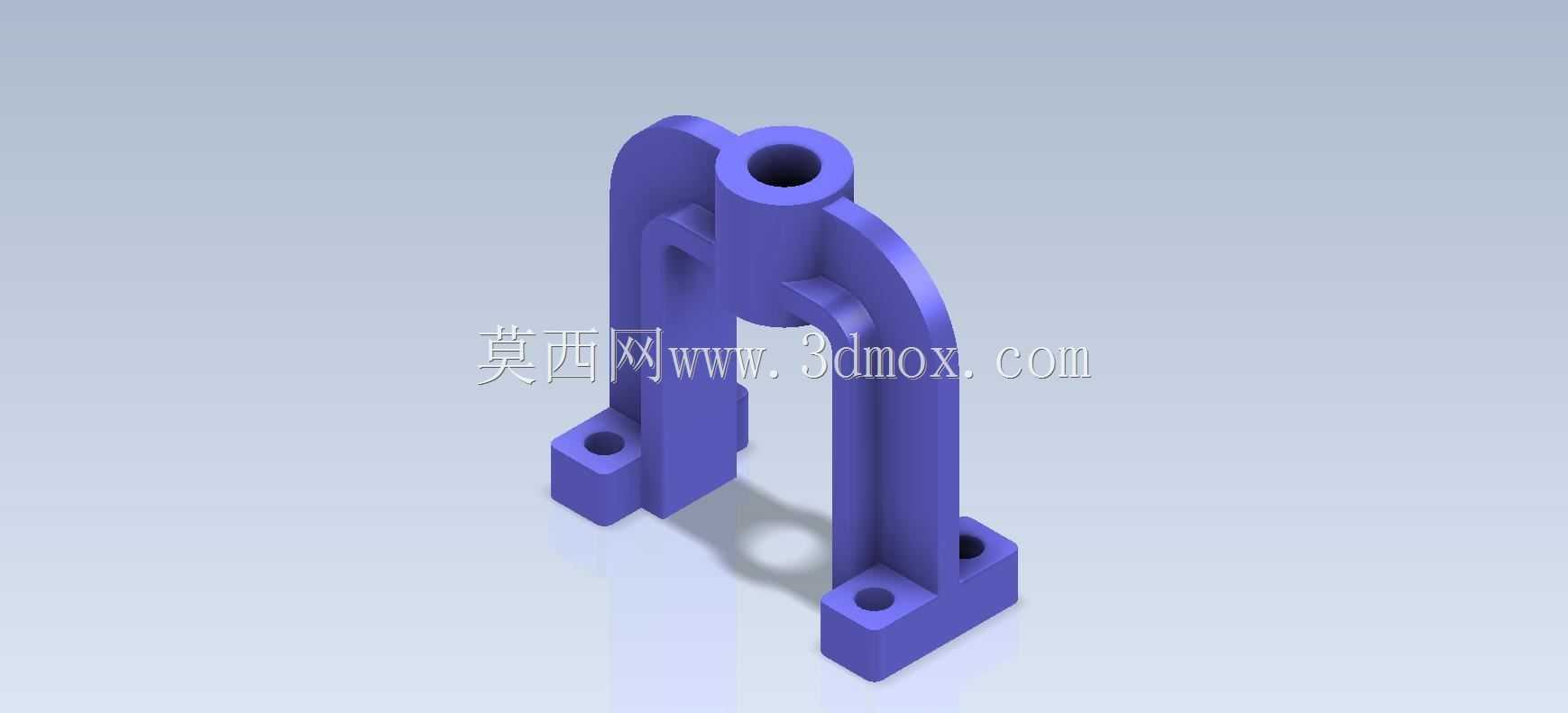

　　在轻工自动化输送线、小型工装夹具台架以及实验室检测设备的辅助支撑结构中，这类双安装座立式支撑件是十分常见的连接承载部件，日常工况下主要承担轴类零件的径向定位、小型执行元件的安装固定以及相邻结构件的载荷传递作用，区别于普通单柱支撑结构，该零件采用双侧弧形立板搭配分体式安装底座的结构形式，能在有限安装空间内获得更优的抗扭刚度，避免单侧受力时出现的立柱偏摆问题。

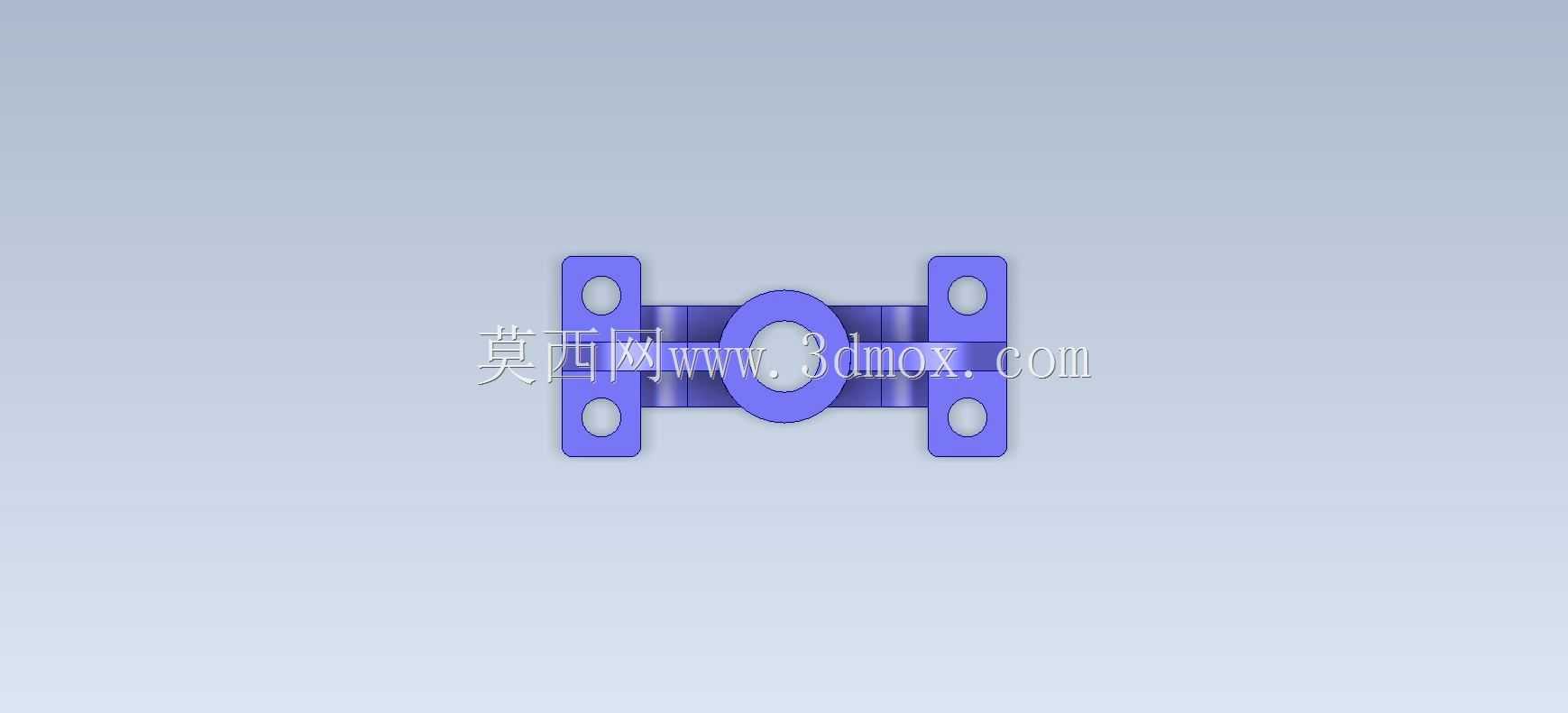

　　从实际安装边界来看，零件底部两个方形安装座各自预留了沉头安装孔，可直接通过内六角螺栓固定在设备的铝型材安装面或者钢制工作台面板上，两个底座的中心距、安装孔孔径都适配常规工业铝型材的槽距标准，不需要额外加工转接板就能完成装配，能大幅缩短现场安装的调整周期。顶部的带孔圆柱凸台是核心的功能配合面，内孔的公差等级一般选取H7级，可与导向光轴、小型铰接销轴或者传感器安装杆形成间隙配合，满足部件转动或者滑动的动作需求，凸台外侧的圆柱面还可作为扭簧、复位弹簧的定位座，在需要往复复位的机构中直接配套弹性元件使用，省去额外的弹簧固定座设计。

　　设计过程中首先要核算的是立板的受力变形量，当顶部凸台承受径向载荷时，双侧立板会同步承受弯曲应力，将立板与底座、立板与顶部凸台的衔接位置做圆弧过渡处理，能有效降低应力集中系数，避免长期交变载荷下出现焊缝开裂或者本体断裂的问题，这里的圆弧半径不能过小，否则会在注塑或者铣削加工时出现刀具干涉，也会导致热处理环节的应力残留无法充分释放。两个底部安装座的高度保持齐平，安装孔的沉头深度要匹配所选螺栓的头部高度，保证螺栓锁紧后头部不会高出安装座表面，避免与下方安装面出现间隙导致支撑不稳。

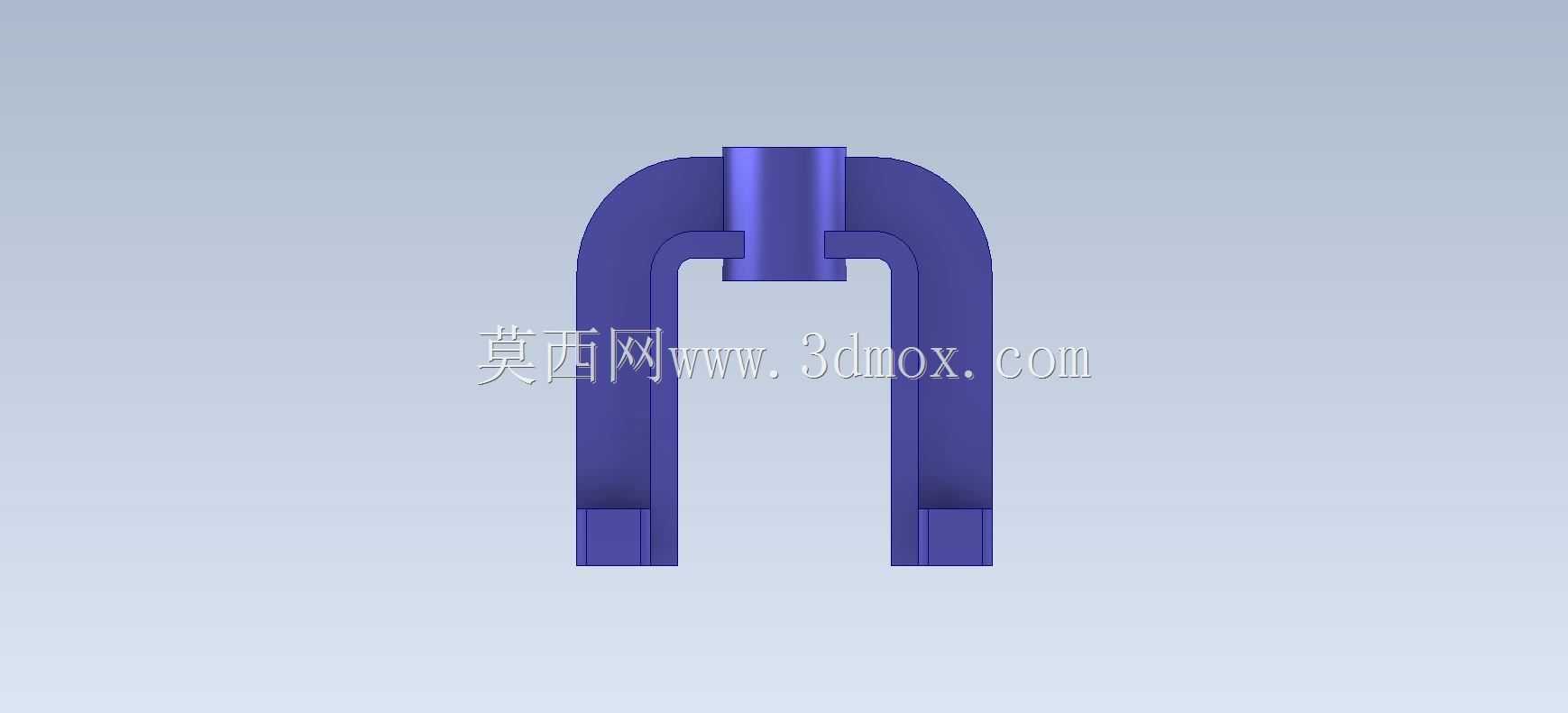

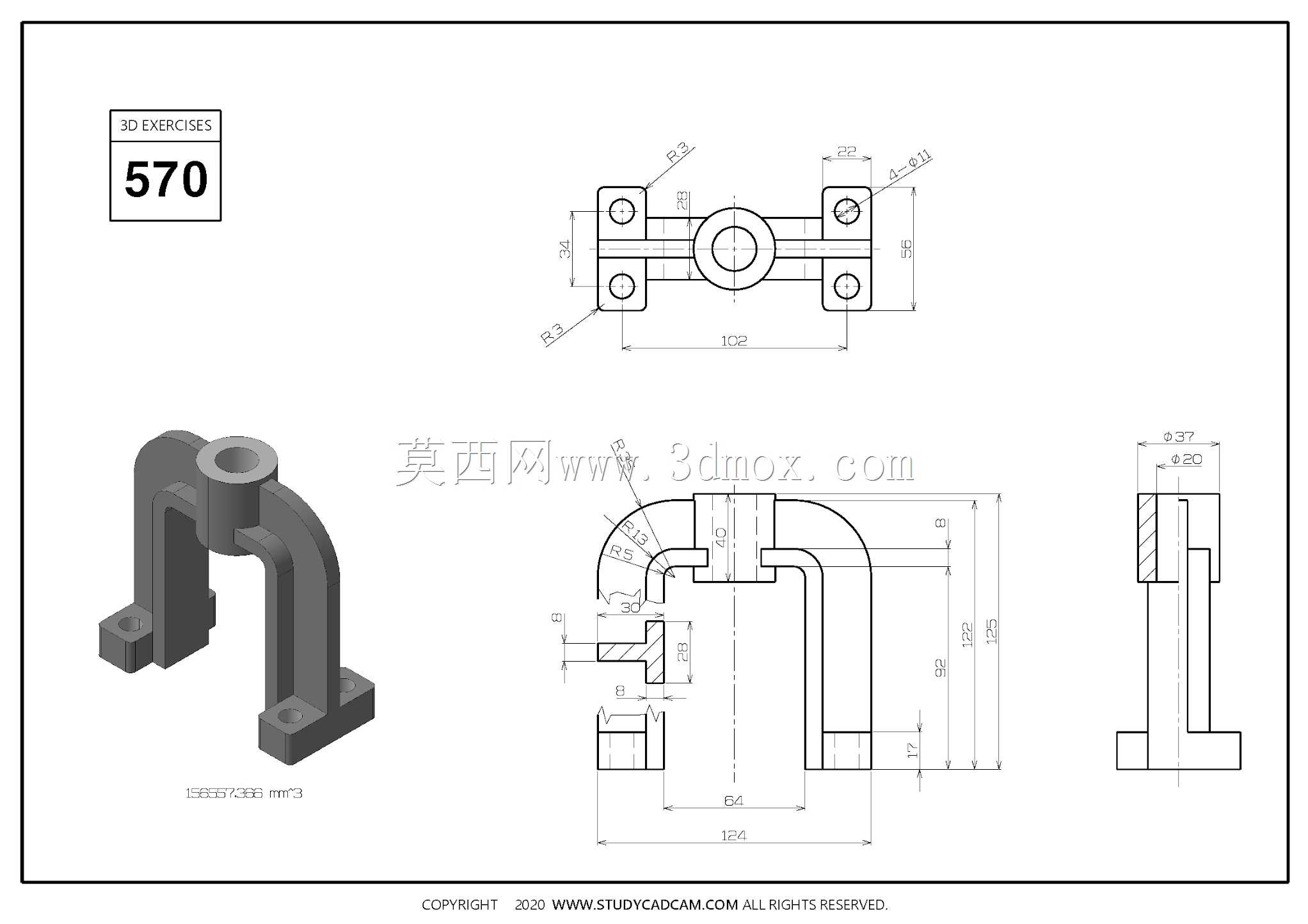

　　建模时需要先绘制底部两个安装座的草图，确定两个安装孔的相对位置，再向上拉伸出台阶结构，之后绘制双侧弧形立板的轮廓，注意立板的外侧圆弧要与顶部圆柱凸台的外圆顺滑衔接，内侧轮廓要留出足够的避让空间，防止装配时与相邻的运动部件发生碰撞。顶部凸台的内孔要做倒角处理，方便轴类零件装配时的导入，也能去除加工后的锐边避免划伤操作人员。零件的壁厚选取要兼顾强度与材料成本，常规采用铝合金6061材质加工时，立板壁厚取8-10mm即可满足多数轻载工况的强度要求，如果是用于载荷更大的冲压设备辅助定位场景，可更换为45号钢材质并适当增加壁厚，同时在立板内侧增加加强筋结构进一步提升刚性。

　　实际应用中这类支撑件还可根据使用场景做灵活改型，比如需要调整支撑高度时，可直接修改立板的拉伸长度，不需要改动底部安装座和顶部凸台的配合尺寸，能实现同系列零件的参数化快速设计；如果需要在侧面安装检测开关，还可在其中一侧立板上预留螺纹孔，直接安装光电传感器的安装支架，不需要额外焊接凸台。在装配调试环节，要先将底部两个安装座的固定螺栓初步锁紧，再穿入顶部的配合轴，调整轴的水平度后再完全锁紧螺栓，避免安装时出现内孔与轴的卡滞问题，日常维护时只需要定期检查顶部内孔的磨损情况，以及底部螺栓的锁紧状态即可，不需要复杂的保养操作。

　　这类零件看似结构简单，但在小型设备的结构搭建中承担着十分关键的定位作用，设计时如果忽略了安装孔的位置公差、立板的平行度要求，很容易导致装配后轴类零件转动卡滞、支撑件受力不均断裂等问题，建模过程中需要充分考虑加工工艺的可行性，比如底部安装座的沉头孔要保证刀具可达，立板的弧形轮廓要适配常规铣刀的加工路径，避免出现无法加工的特征，同时所有锐边都要做倒钝处理，符合机械设计的安全规范要求。
