立式开槽带孔定位连接支座结构

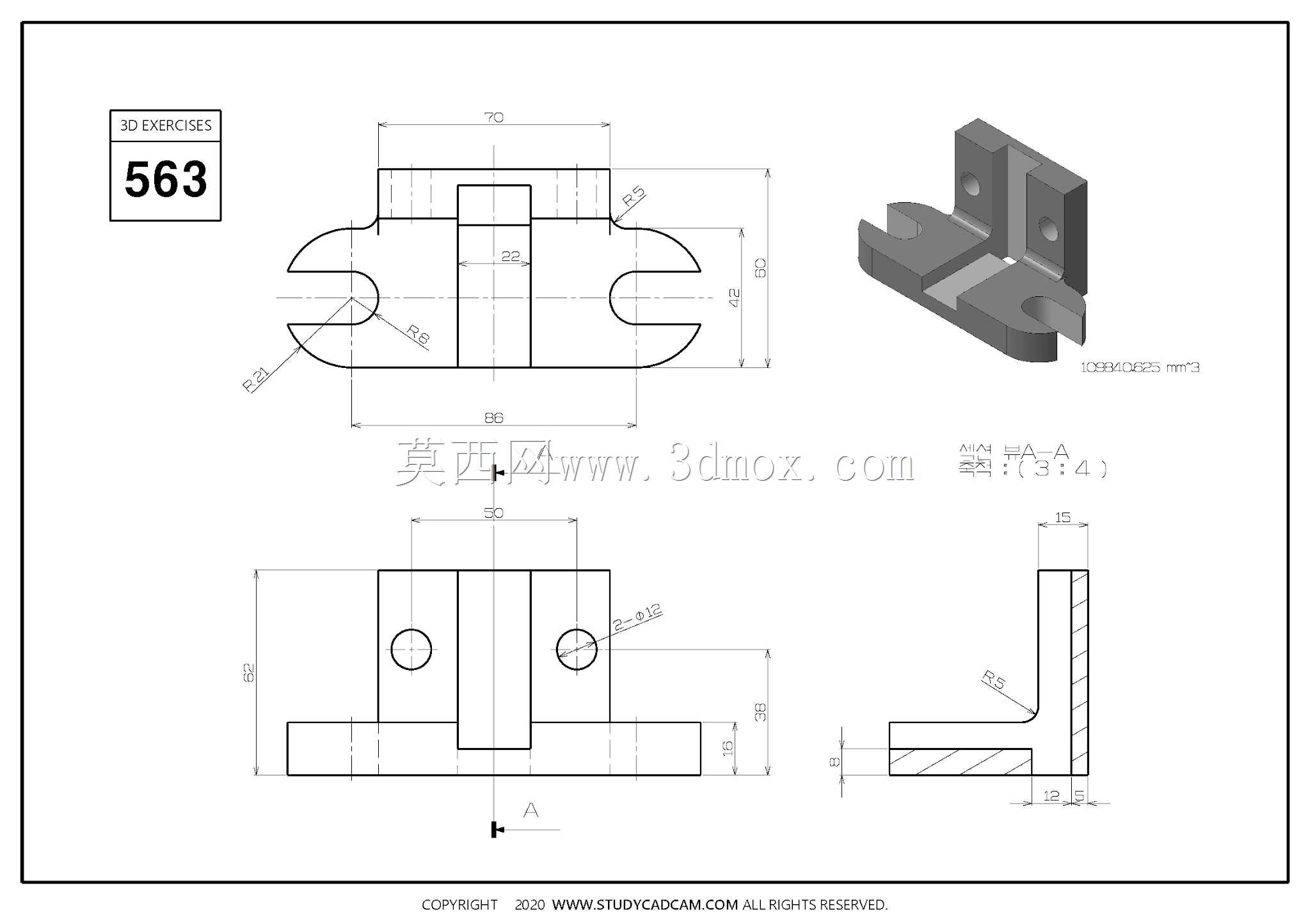

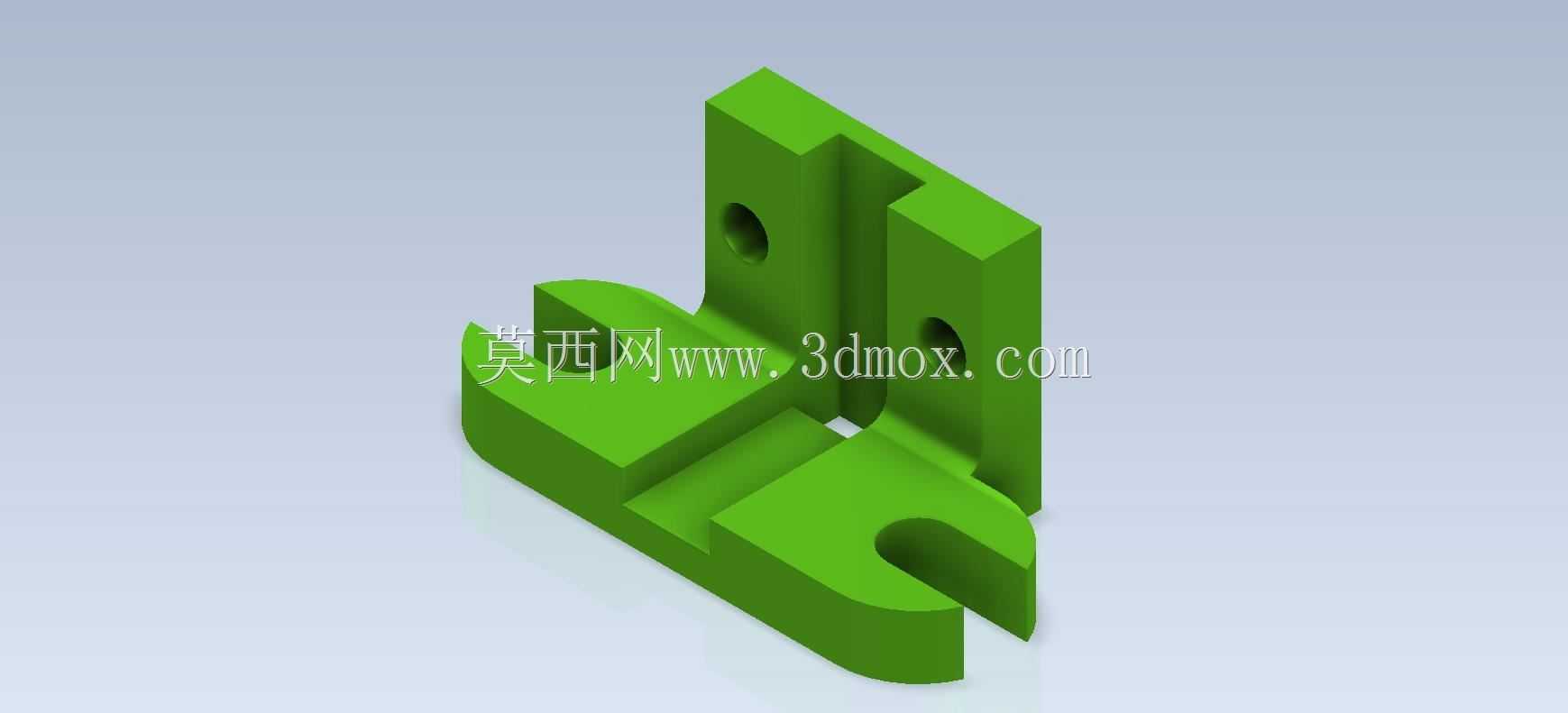

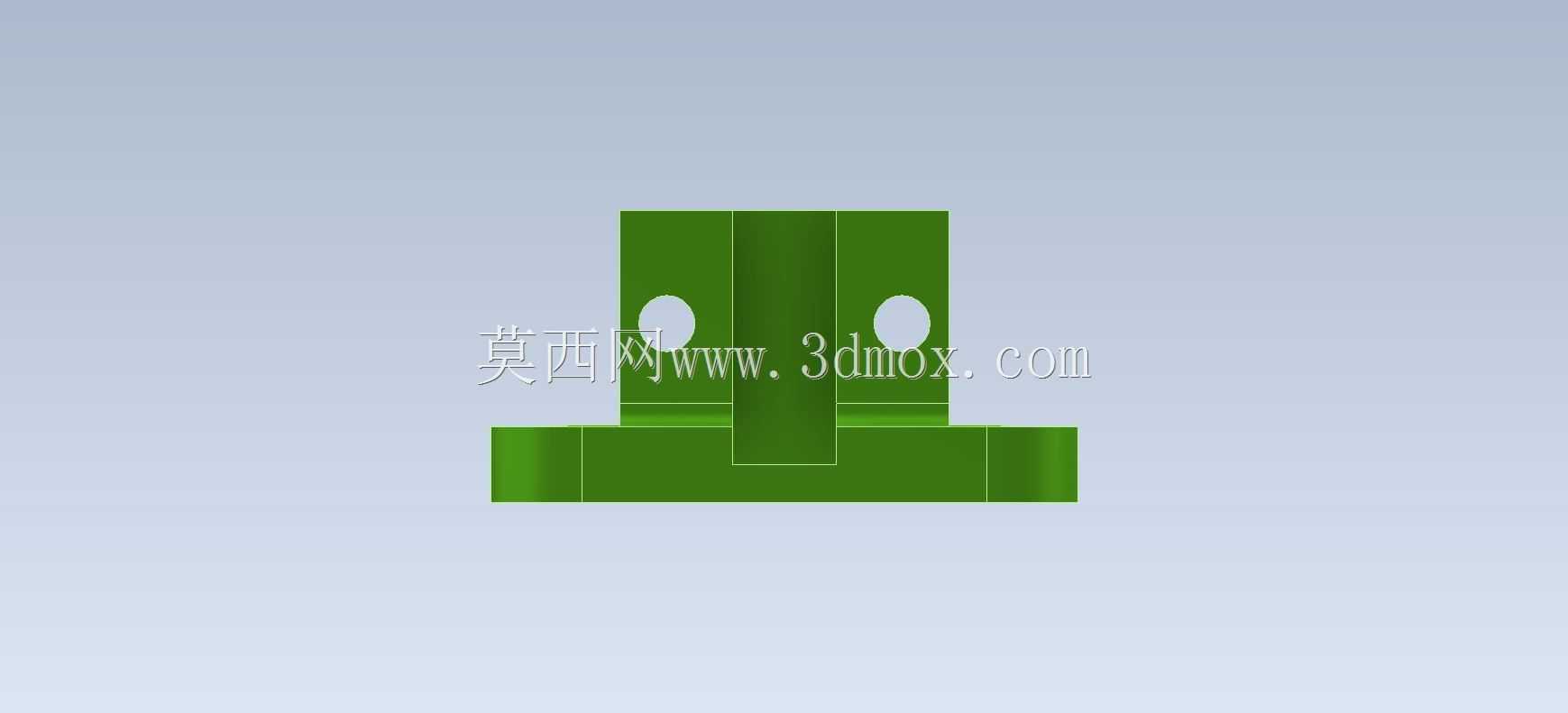

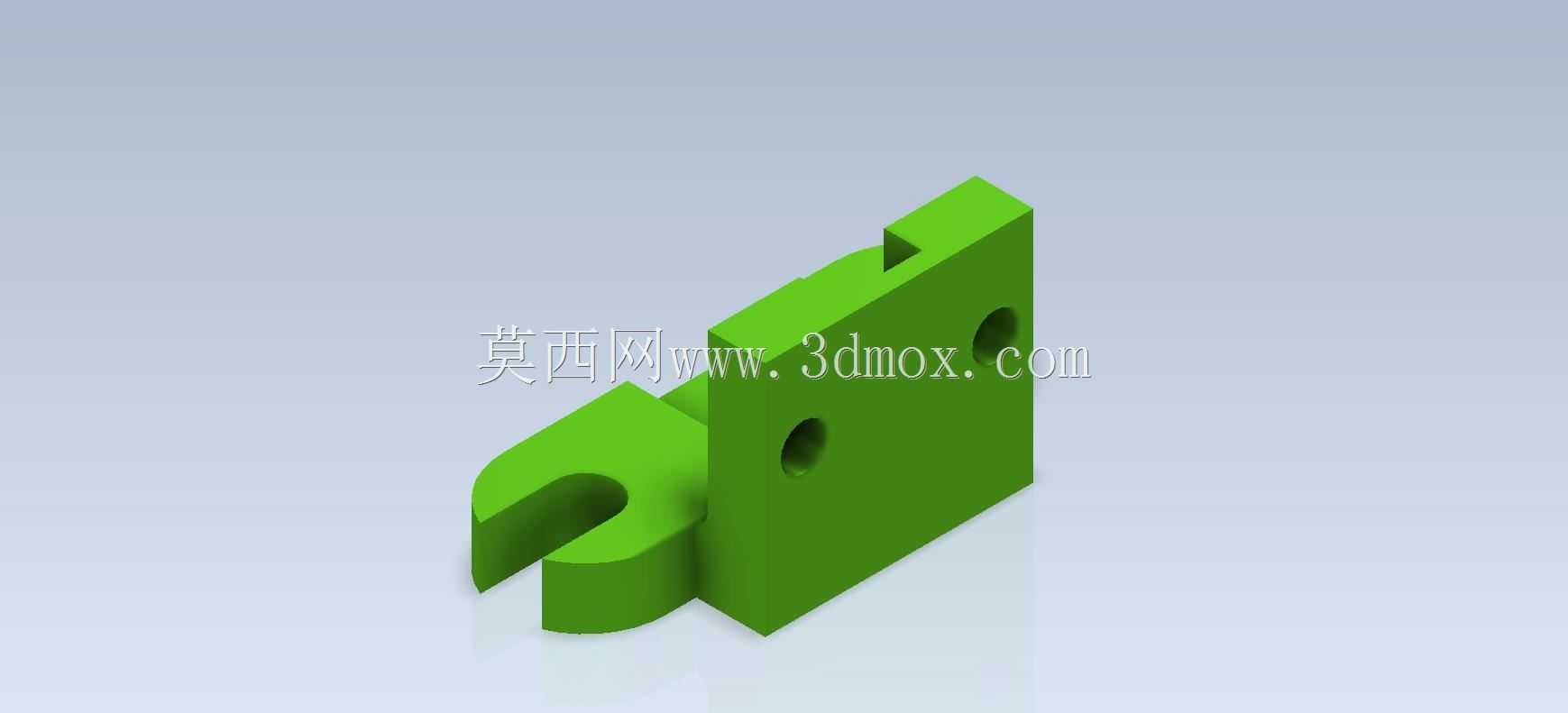

　　这类带双立板、底部开槽的支座结构，在轻工自动化输送线的侧边定位模块、小型工装夹具的固定基座场景里十分常见，日常做设备改造、非标机构设计时，经常会遇到需要这类兼具竖向支撑与横向卡接定位功能的零件。从实际使用场景来看，它的底部半开放卡槽可以直接卡入设备框架的标准铝型材棱边，不需要额外加工沉头孔做穿装固定，调整工位位置时只需要松开侧边顶丝就能沿型材方向滑动移位，适配小批量多品种生产时频繁换型的工位调整需求，比整块式的固定支座调整效率高出不少。立板上的两个同轴通孔是用来穿装销轴或者锁紧螺栓的，实际装配时可以穿过孔位安装转动压块，或者直接穿螺栓把相邻的功能模块锁紧在两个立板之间，孔位的同轴度公差一般控制在0.02mm以内，

　　避免穿装销轴后出现卡滞、偏载的问题，长期受侧向力时也不会因为孔位错位导致螺栓受剪断裂。设计这个结构的时候，首先要确认安装边界：底部卡槽的宽度要匹配常用的30系列或者40系列铝型材的棱边厚度，卡槽的开口深度要保证卡入型材后，零件底面和型材表面贴合间隙不超过0.1mm，避免锁紧后出现翘曲；两个立板的间距要根据配套安装的功能模块厚度预留0.2-0.3mm的装配间隙，既不能太窄导致模块装不进去，也不能太宽导致装配后出现窜动。立板外侧的圆角过渡不是随意添加的造型，一方面是去除加工后的锐边避免装配时划伤操作人员，另一方面是降低立板和底板衔接位置的应力集中，当立板承受侧向冲击载荷时，圆角位置的应力集中系数比直角衔接低40%左右，

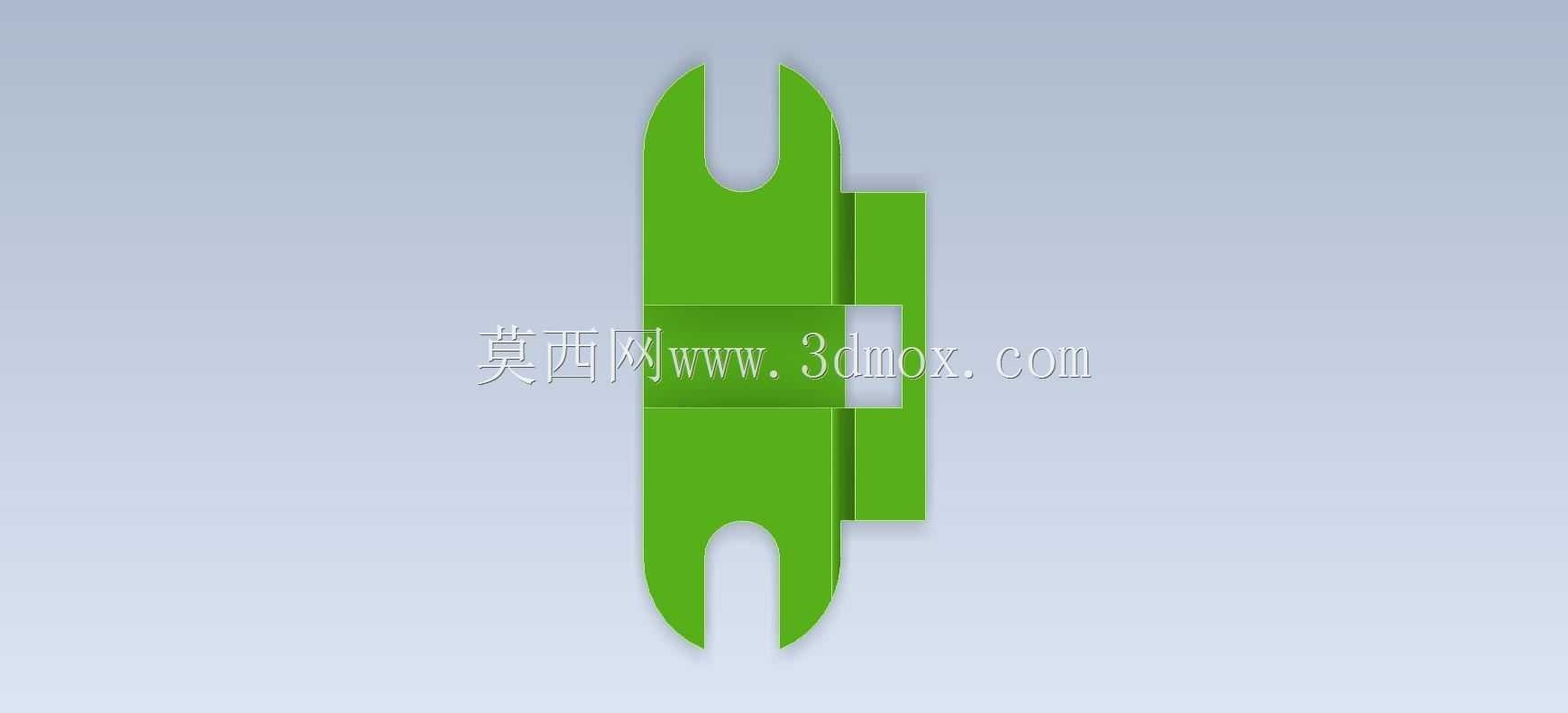

　　能有效避免长期受载后衔接位置出现开裂。底部的半圆缺口是做避让设计的，实际装配时这个位置刚好对准铝型材表面的T型槽槽口，顶丝可以从缺口位置伸入T型槽内锁紧，不需要额外在支座底面加工沉孔，减少一道机加工工序，同时也能让锁紧点更靠近零件的重心位置，锁紧后整体的稳定性更好。做三维建模的时候，要先从底板的轮廓开始绘制，先拉伸底板的基础实体，再切除出底部的卡槽和半圆避让缺口，之后再向上拉伸两个立板结构，最后切除立板上的安装通孔，建模过程中要注意立板和底板的衔接位置做等半径圆角处理，圆角半径不能超过立板壁厚的三分之一，避免圆角位置出现缩痕，如果是采用塑料注塑加工的话，还要保证整体壁厚均匀，立板壁厚和底板壁厚差控制在0.5mm以内，

　　防止注塑冷却时出现不均匀收缩导致零件变形。如果是采用铝合金机加工的方式制作，两个立板上的通孔要一次装夹完成钻铰加工，不能二次装夹翻面加工，否则很容易出现两个孔不同轴的问题，装配时销轴穿不进去或者穿入后转动卡滞。实际选型使用的时候，要核算立板的承受载荷：当立板端部承受垂直于立板方向的载荷时，要根据立板的高度、壁厚、材料的屈服强度核算最大许用载荷，避免超载使用导致立板弯曲变形；如果是用于有振动的工况，还要在卡槽和型材的贴合面增加防滑垫片，避免长期振动导致锁紧松动，出现位置偏移。这类结构看似简单，但是每个结构特征都对应实际装配和使用的需求，没有多余的造型设计，是机械设计入门阶段非常典型的筋板支撑+卡槽定位类练习案例，通过建模练习可以掌握实体拉伸、切除、圆角等基础特征的使用逻辑，也能理解零件结构和实际装配需求的对应关系，避免设计出只存在于三维模型里、无法实际加工装配的结构。
