双孔带侧耳安装式机械连接基座结构

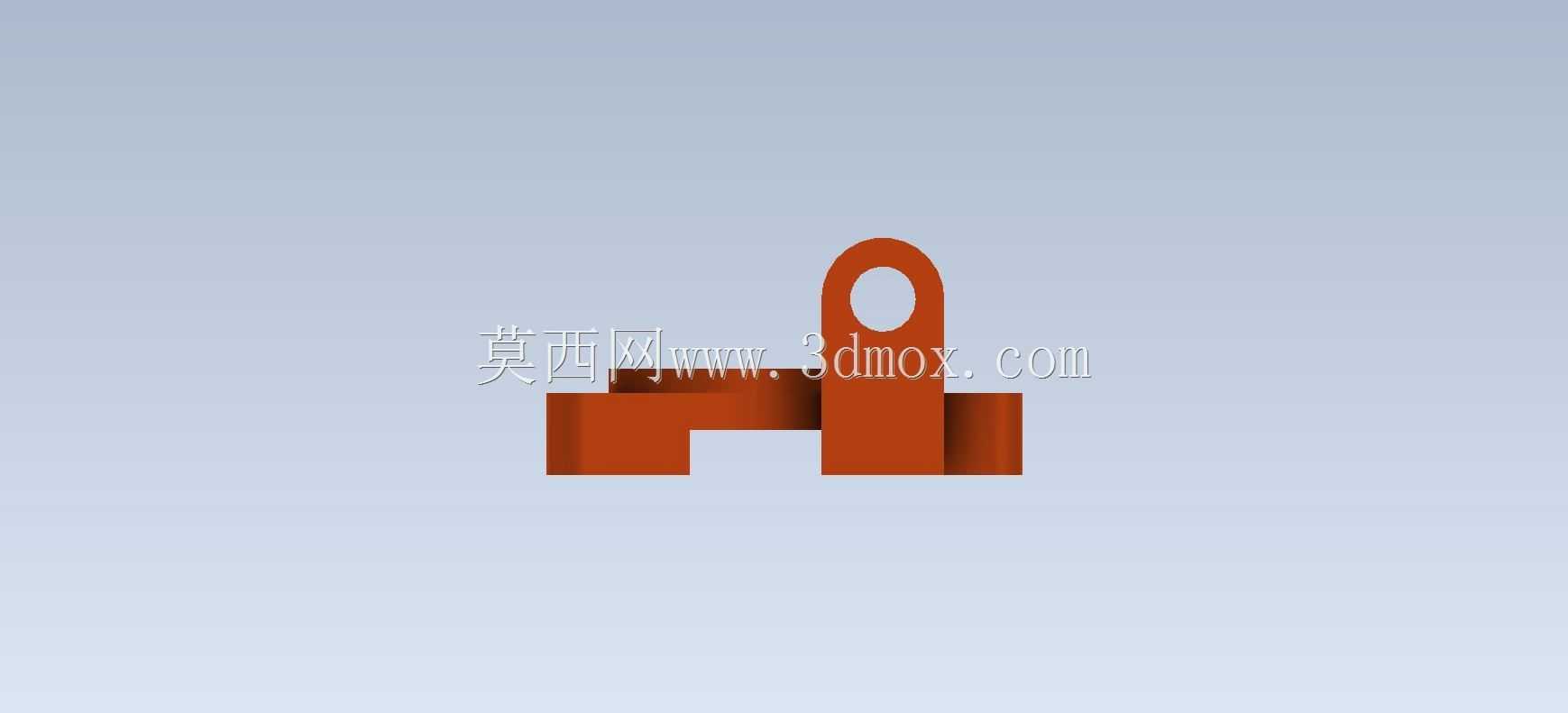

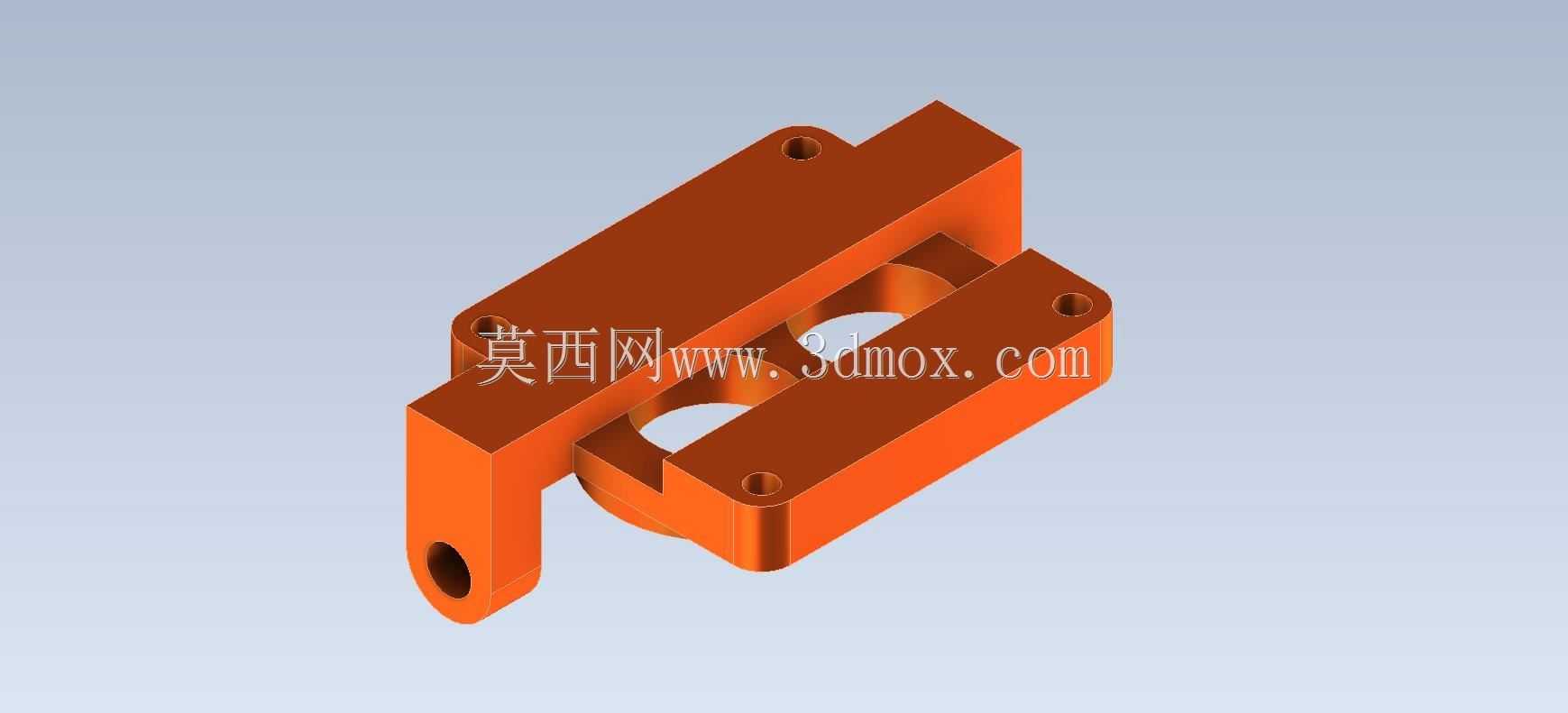

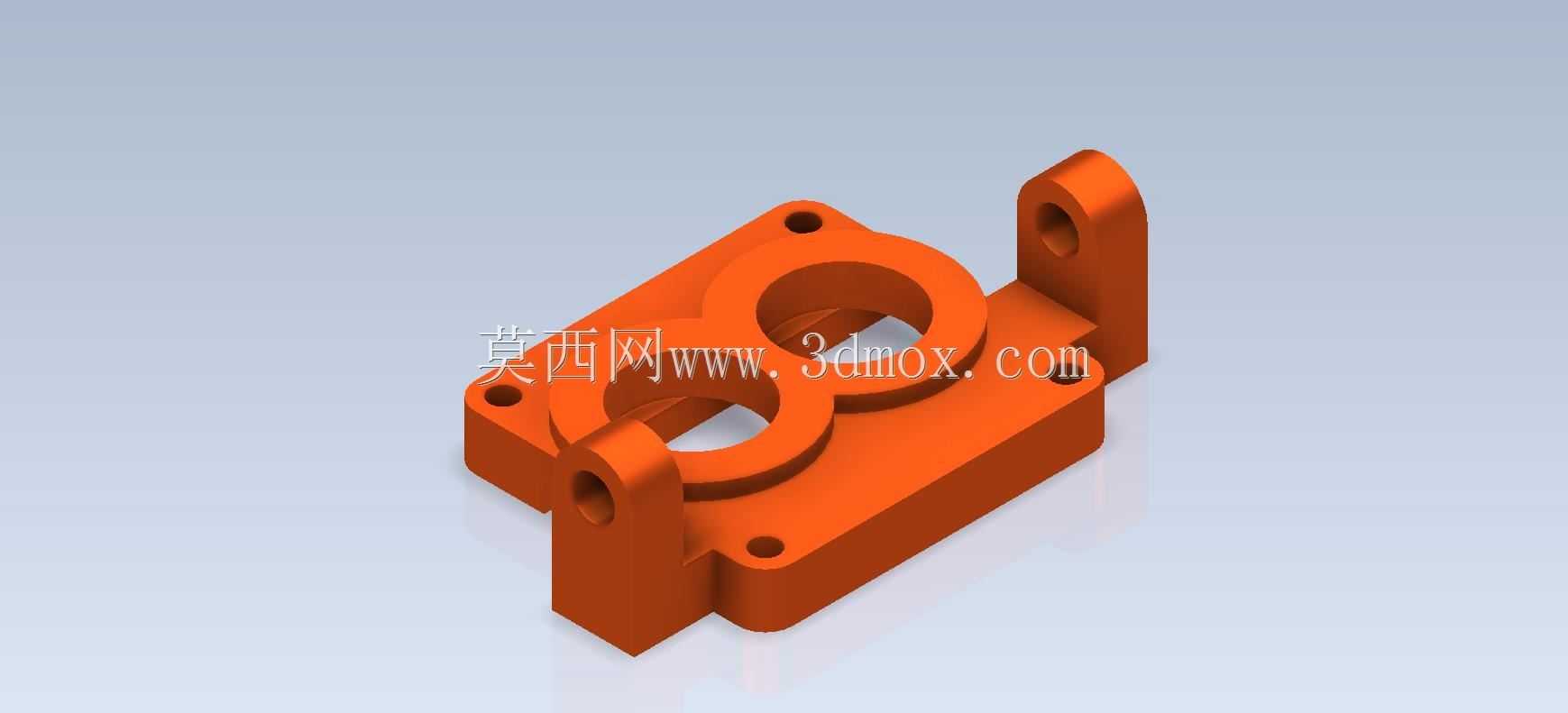

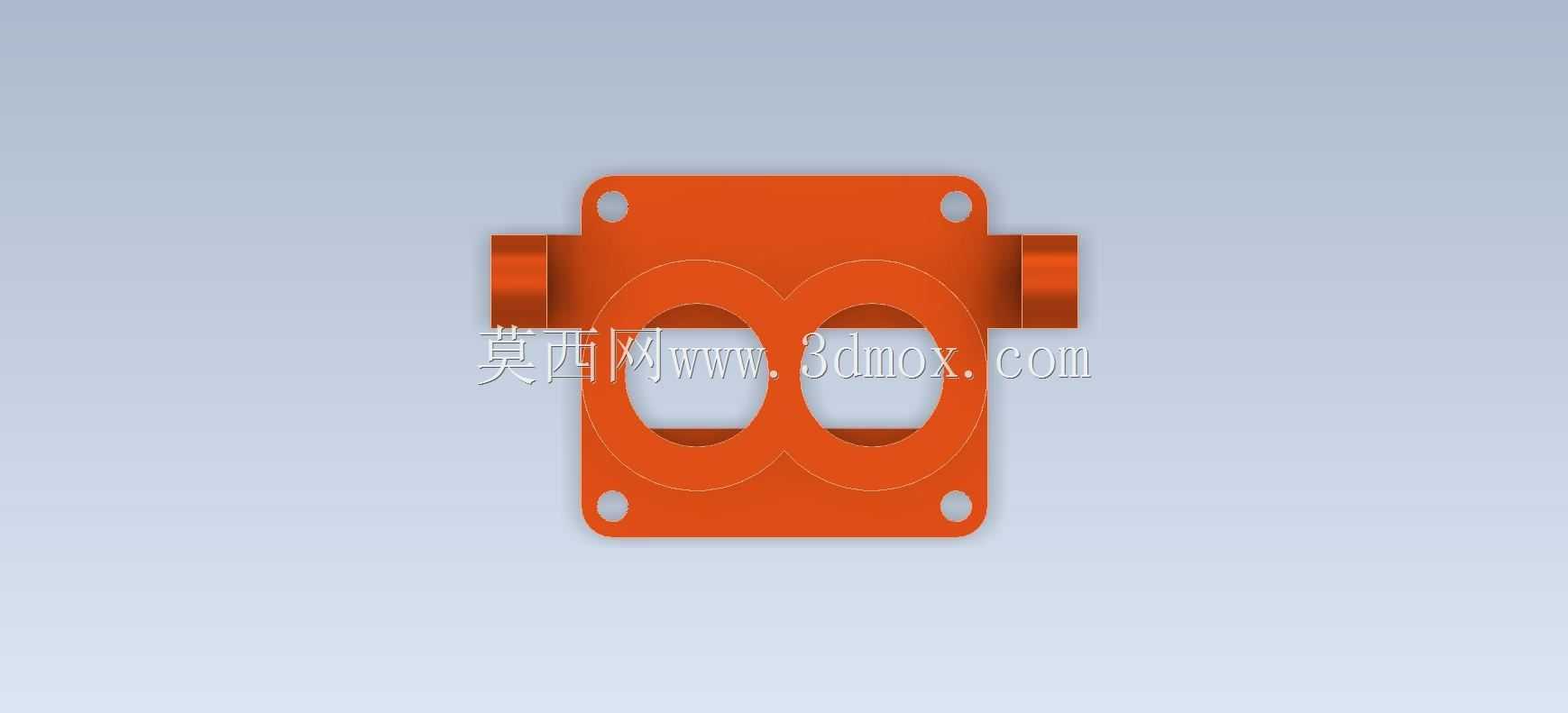

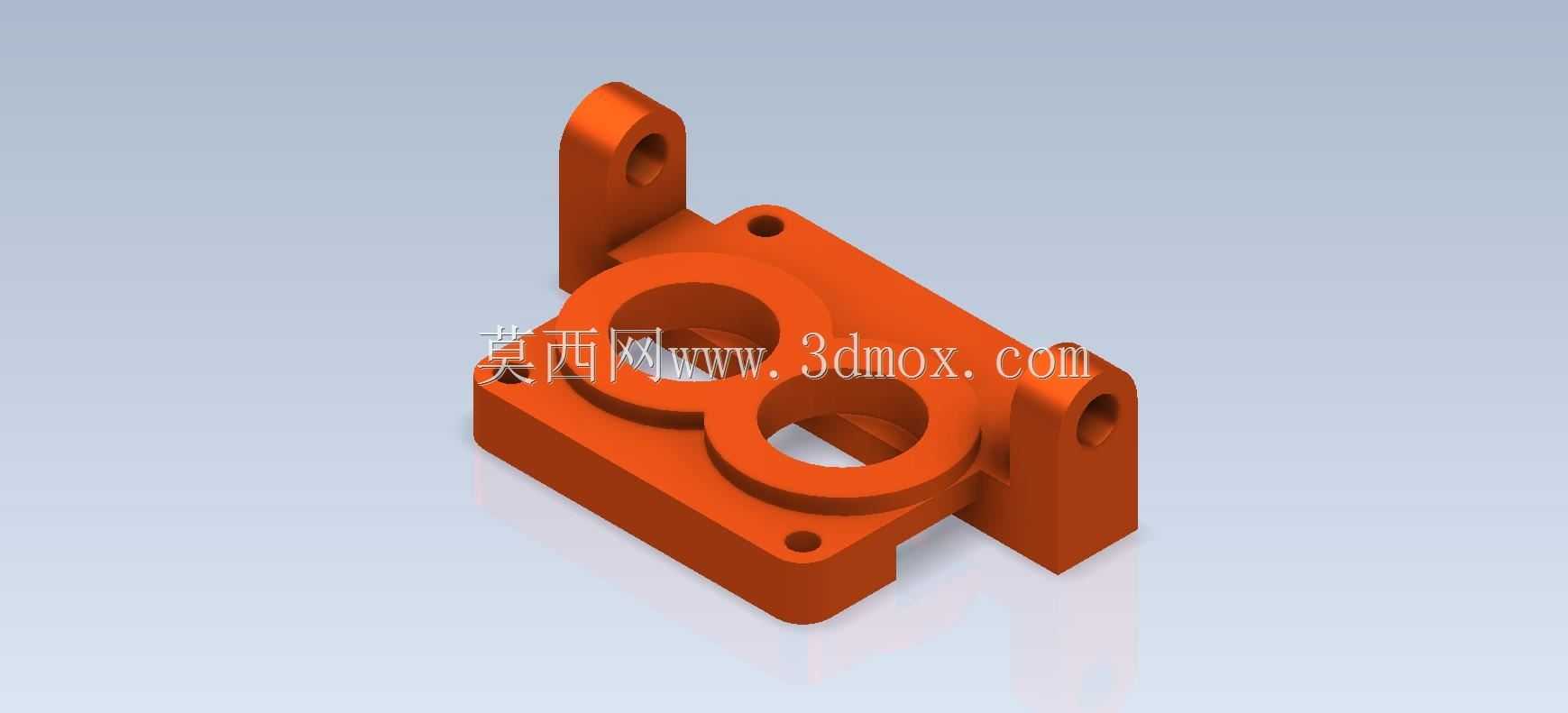

　　该类双孔带侧安装耳的基座结构，在小型内燃机组的辅助管路固定、通用动力设备的阀组集成安装场景中应用十分广泛，日常多作为小型功能组件的承载基体使用，可同时承托两个同轴度要求不高的圆形插接元件，比如油路快插接头、小型气动阀件、传感元件固定座等，避免元件直接安装在主机壳体上造成的应力集中问题。从结构设计逻辑来看，主体采用矩形块式基体做承载核心，整体做了等壁厚的圆角过渡处理，所有棱边均设置了R2-R3的铸造圆角，既适配砂型铸造或者压铸的工艺脱模需求，也能减少装配过程中锐边划伤操作人员的风险，同时降低应力集中系数，在设备运行产生持续振动的工况下，避免直角位置萌生疲劳裂纹。基体上的两个阶梯式贯通孔，大孔段用于容纳插接元件的定位凸台，

　　深度控制在元件凸台厚度的1.1倍，保证装配后元件端面与基体表面齐平，小孔段为元件的插接避让通道，孔壁与元件外壁预留0.2mm的间隙，方便装配时的对位调整，也能容纳少量润滑脂或者密封胶填充。基体两侧延伸出的带孔安装耳，耳板厚度比主体基体薄2mm，安装孔为贯通光孔，孔位与基体中心的对称度公差控制在0.1mm以内，安装时可通过螺栓穿过耳板孔将整个基座固定在主机架的安装平面上，耳板与主体连接的位置做了三角加强筋结构，筋板厚度与耳板厚度一致，可抵消螺栓预紧时产生的弯曲应力，避免耳板与主体连接处发生断裂。基体顶面和底面各设置了两个小直径的定位凹孔，凹孔深度1.5mm，用于装配时与机架上的定位销配合，实现基座的快速对位，不需要反复调整安装位置，

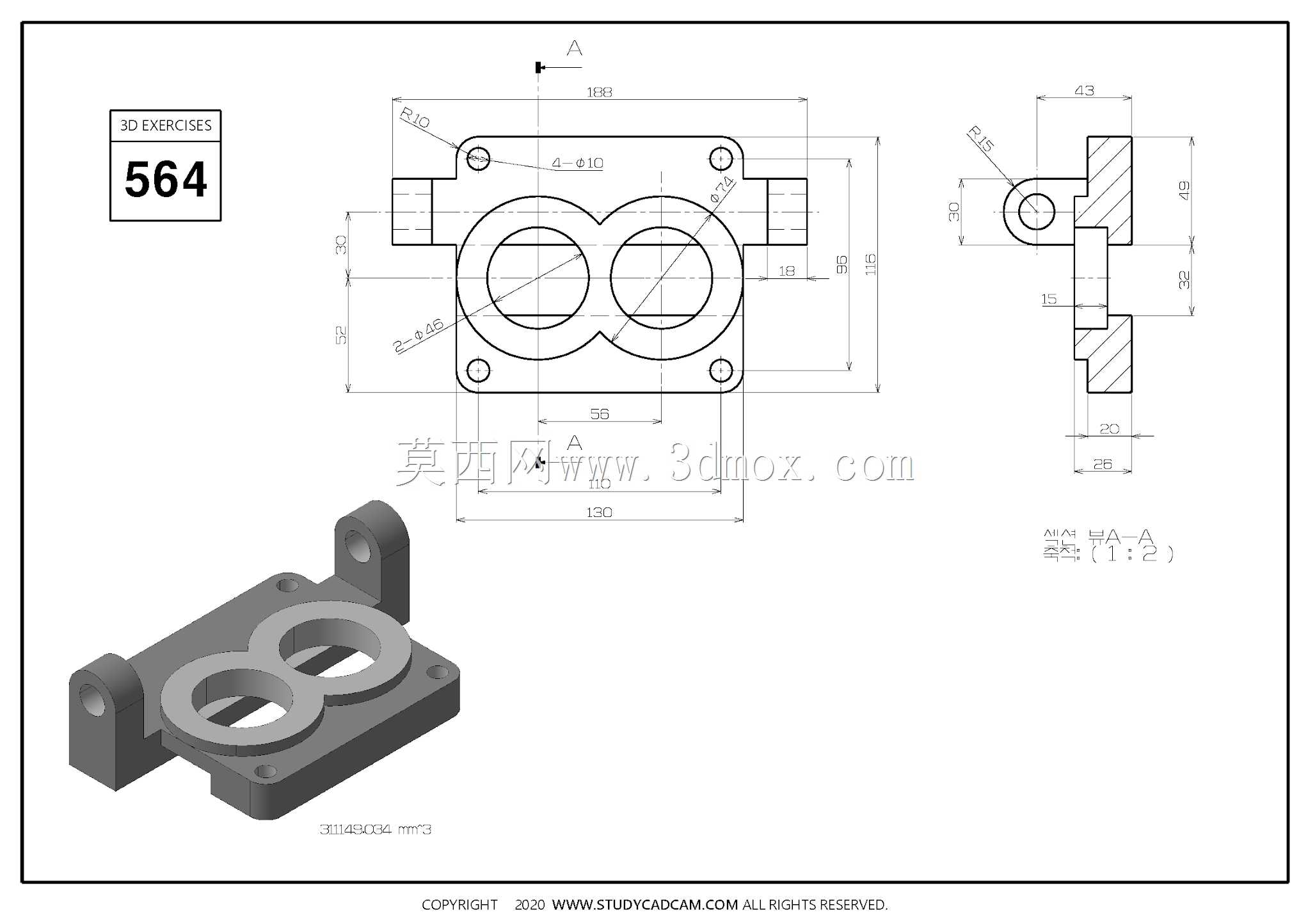

　　能有效提升装配效率。从安装边界来看，该基座整体的长宽高尺寸控制在小型组件的适配范围内，安装时两个耳板的孔中心距为固定值，适配多数小型动力设备机架上的预留安装孔位，基座底部与安装面接触的位置做了0.5mm的浅凹槽设计，可容纳少量密封垫片，弥补安装面的平面度误差，避免固定后出现基座翘曲的问题。建模过程中需要重点关注两个安装耳的孔位同轴度、两个阶梯孔的中心距公差，以及加强筋与主体、耳板的过渡面连续性，避免出现壁厚突变的情况，若用于3D打印验证，可直接采用该结构做原型打印，不需要额外添加支撑，所有悬空面的倾斜角度均大于45度，符合FDM打印的自支撑要求；若用于批量生产，该结构的拔模斜度统一设置为1.5度，适配压铸或者注塑的生产工艺，

　　不需要额外做结构修改。在实际工况中，该基座可承受100N以内的垂直载荷，以及持续的低频振动，适合在转速不超过3000rpm的小型动力设备上使用，比如小型通用汽油机的附件固定座、小型空压机的阀组安装座、教学实验台的元件承载座等场景，结构简单可靠，加工难度低，不需要复杂的工装即可完成生产，装配流程也十分简便，仅需四颗螺栓即可完成固定，后期维护拆卸也十分方便，两个阶梯孔的独立设计也可单独更换其中一个插接元件，不需要拆卸整个基座，降低维护成本。
