带键槽阶梯传动轴结构设计练习模型

项目分类:通用机械零部件 发布时间:2023-07-12 ID:698295
  • 带键槽阶梯传动轴结构设计练习模型
  • 带键槽阶梯传动轴结构设计练习模型
  • 带键槽阶梯传动轴结构设计练习模型
  • 带键槽阶梯传动轴结构设计练习模型
  • 带键槽阶梯传动轴结构设计练习模型

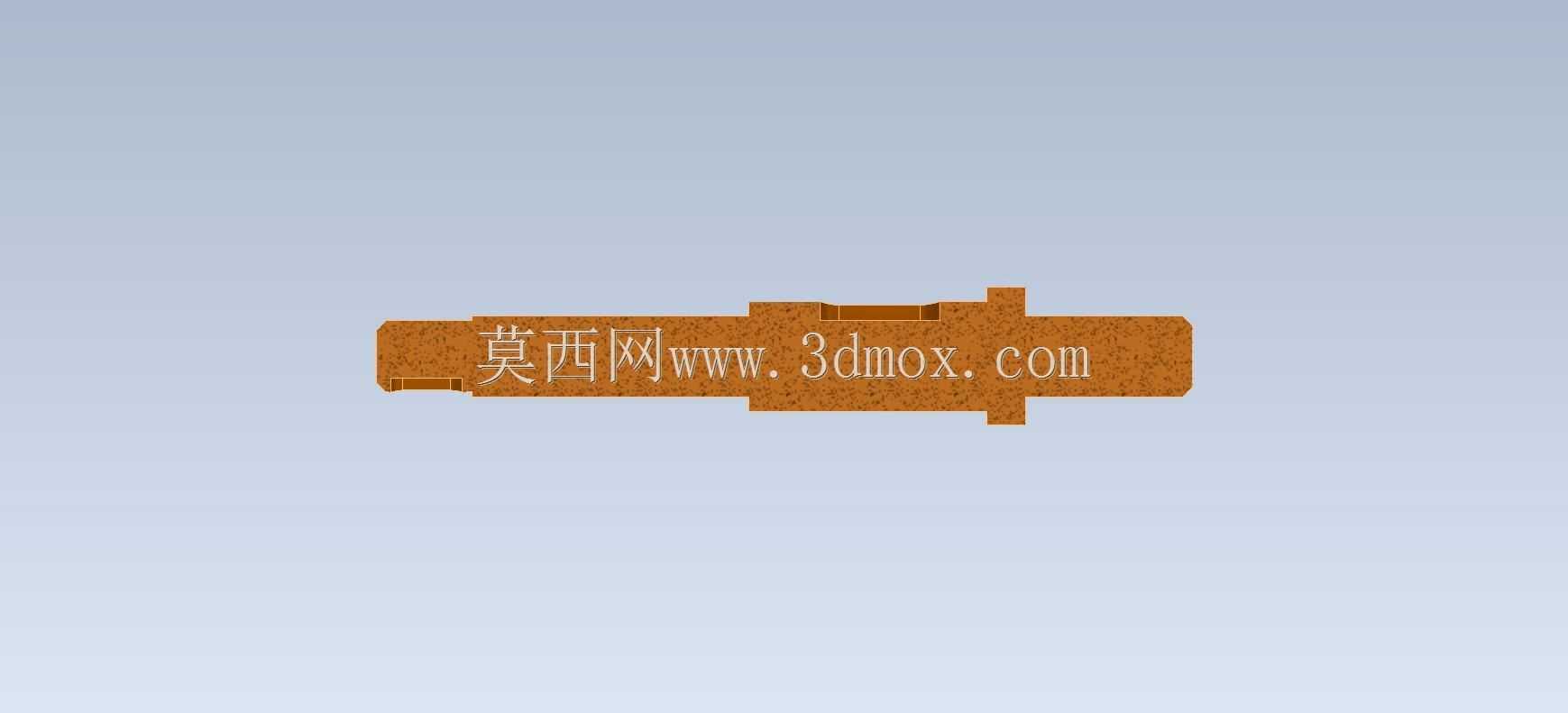

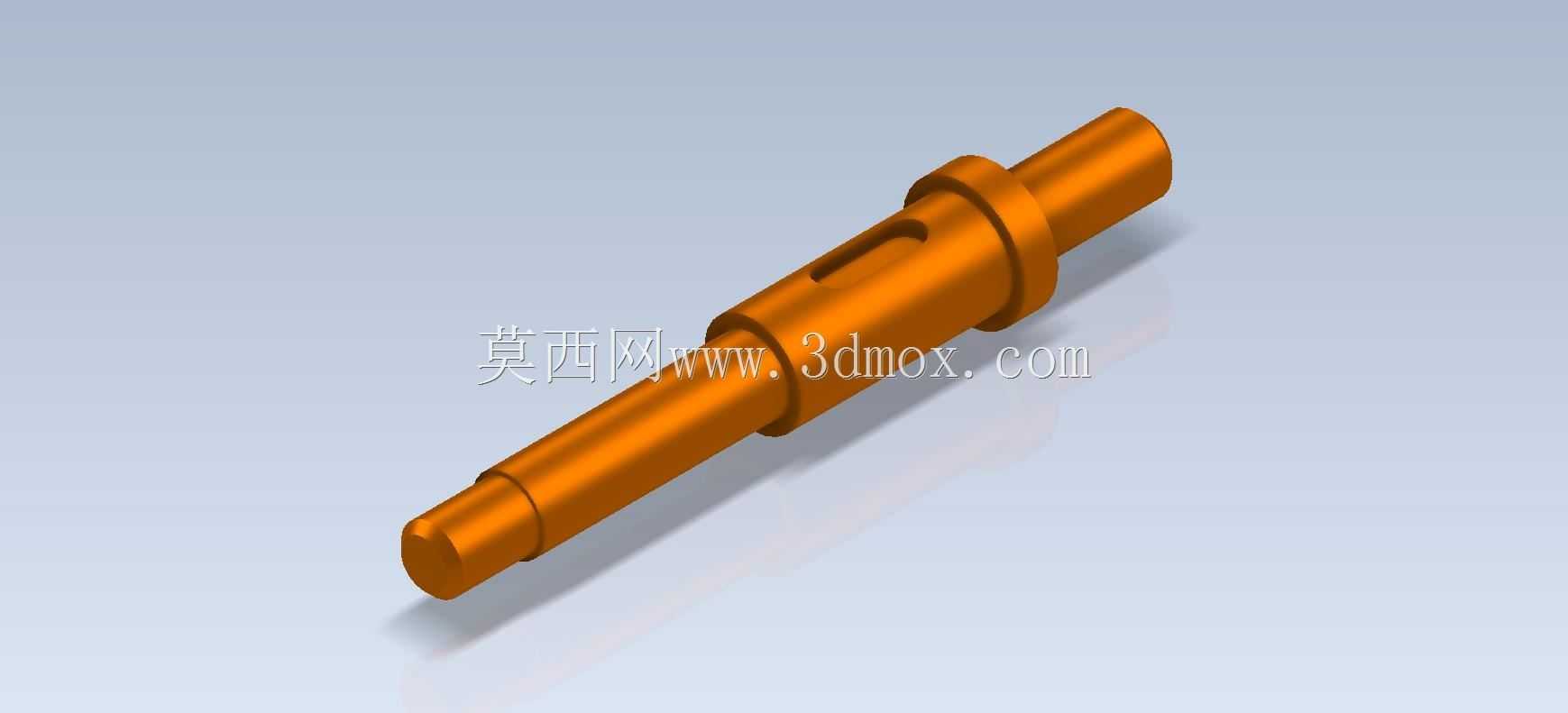

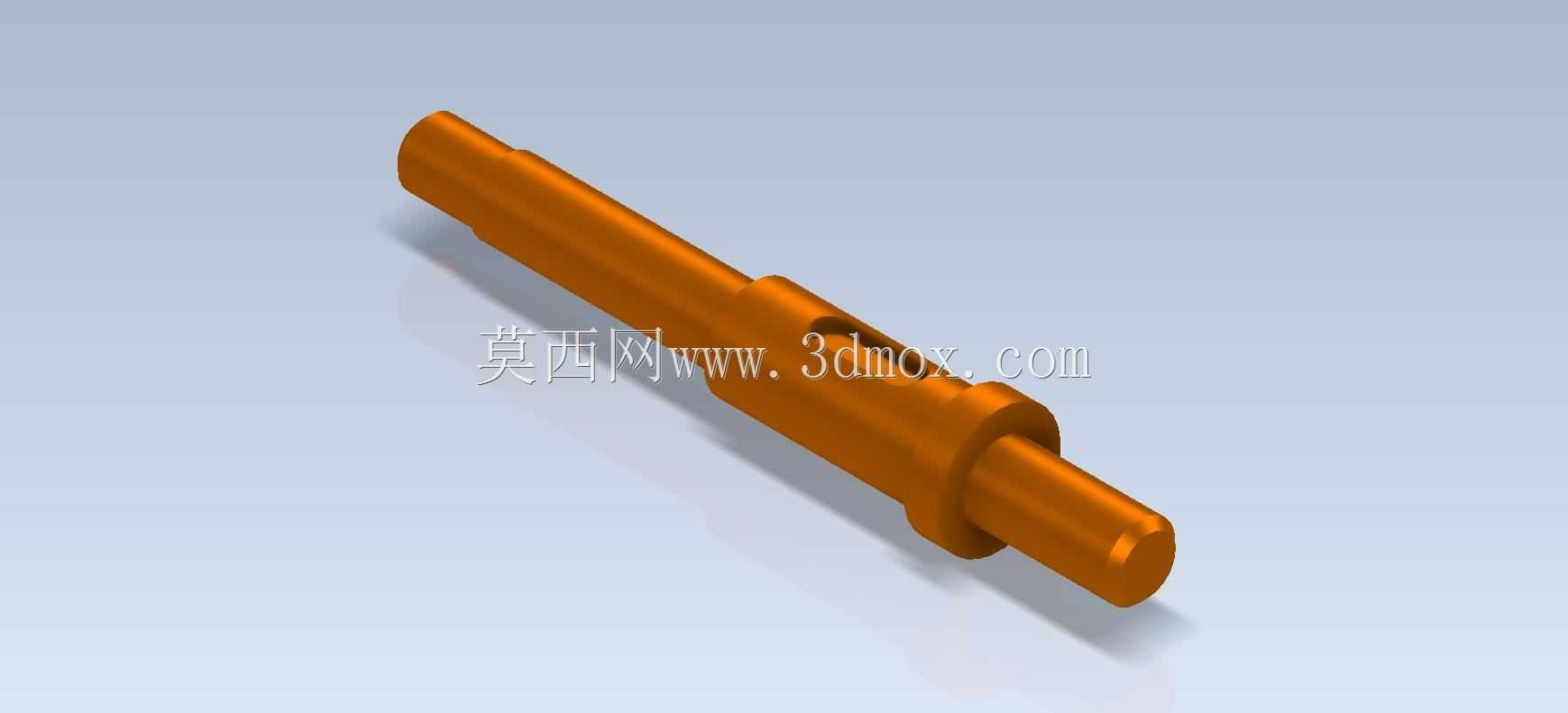

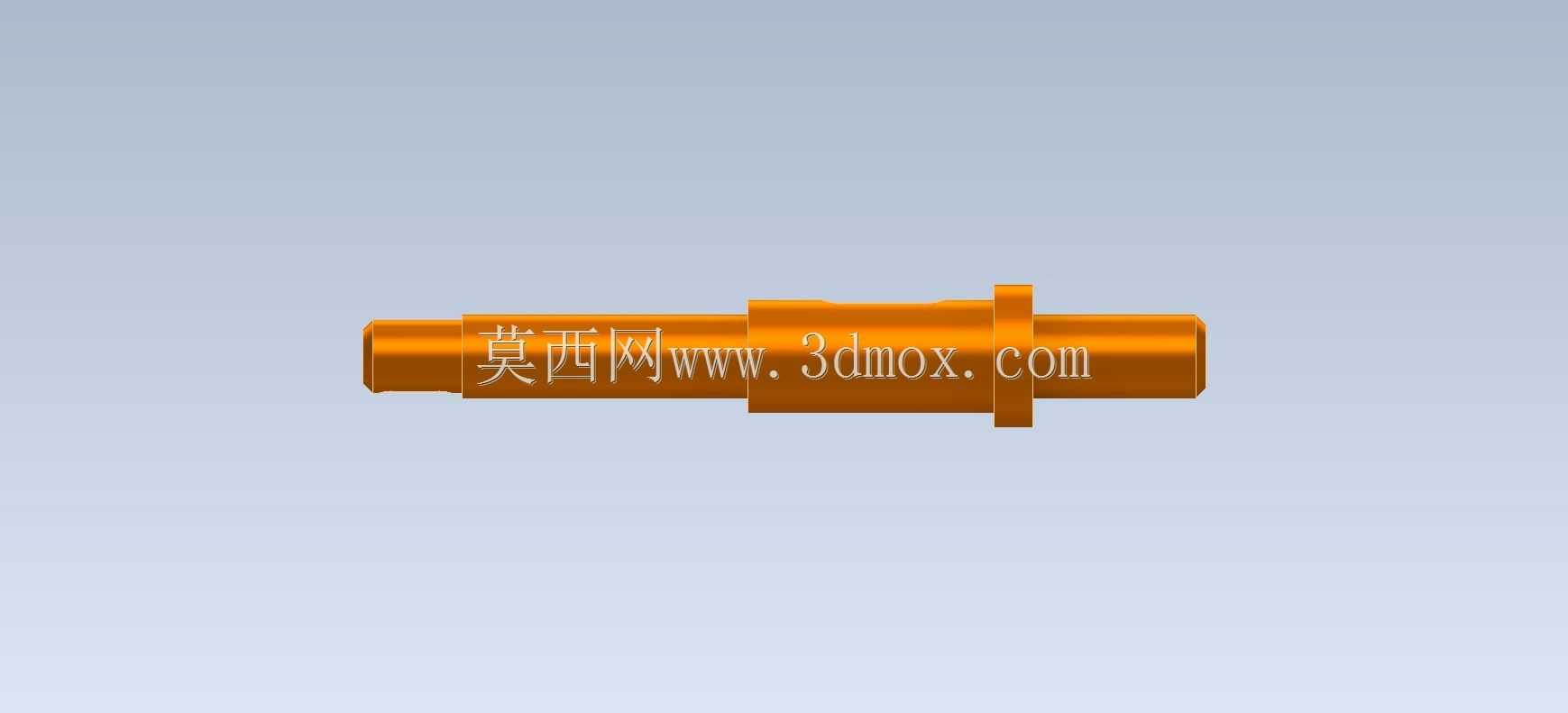

  在常规的机械传动系统设计中,轴类零件是支撑回转件、传递运动与扭矩的核心基础构件,本次建模的带键槽阶梯轴,是针对入门级结构设计练习开发的典型轴类构件,覆盖了轴类零件设计中绝大多数常见的结构特征,适合作为三维建模入门、机械制图识图练习的实操载体。从实际应用场景来看,这类阶梯轴广泛适配于中小功率的减速传动单元、小型输送机的动力输出端、轻工设备的进给传动机构,以及各类台式加工设备的主轴传动副中,承担着将电机输出的扭矩传递至末端执行件,同时支撑齿轮、带轮、轴承等回转零件平稳运转的作用。从结构设计思路来看,该轴采用阶梯式变径设计并非随意设置,每一段轴径的变化都对应着实际装配的定位需求:从轴端开始的最小直径段,是轴承安装位,

  通常适配深沟球轴承的内圈配合,轴肩位置直接作为轴承内圈的轴向定位面,省去了额外的轴用挡圈或锁紧螺母结构,在中小载荷工况下可以简化装配流程、减少零件数量;中间段直径略大的位置,是传动件安装位,也就是齿轮或者同步带轮的装配区域,这一段上开设的键槽,是平键的安装位置,通过平键实现轴与传动件之间的周向固定,保证扭矩传递过程中不会出现相对打滑,键槽的宽度、深度以及沿轴向的长度,都匹配常规平键的标准尺寸,在建模练习中可以帮助设计者熟悉键槽的剖切、定位方式,理解轴与键的配合公差选取逻辑。靠近轴中部的最大直径轴肩,是整个轴的轴向定位基准,装配时该轴肩会抵在箱体轴承孔的端面或者轴承端盖的内侧,限制轴在运转过程中的轴向窜动,

  保证整个传动副的轴向位置精度,避免齿轮啮合错位、带轮偏磨等问题。另一端的小直径轴段,同样是轴承或者输出端连接件的安装位,整体轴的两端都做了倒角处理,既可以去除加工过程中的锐边毛刺,避免装配时划伤操作人员或者配合零件的表面,也能起到装配导向的作用,让轴承、传动件可以更顺畅地套入轴段,减少装配时的卡滞问题。从安装边界来看,这类轴的总长、各段轴径的尺寸差都控制在常规小型传动单元的适配范围内,两端轴承位的同轴度是设计和建模过程中需要重点关注的形位公差要求,如果同轴度偏差过大,会导致轴运转过程中出现径向跳动,引发传动噪音、轴承过早磨损、传动件啮合精度下降等一系列问题;键槽的对称度也需要严格控制,若键槽相对于轴的中心线偏移,

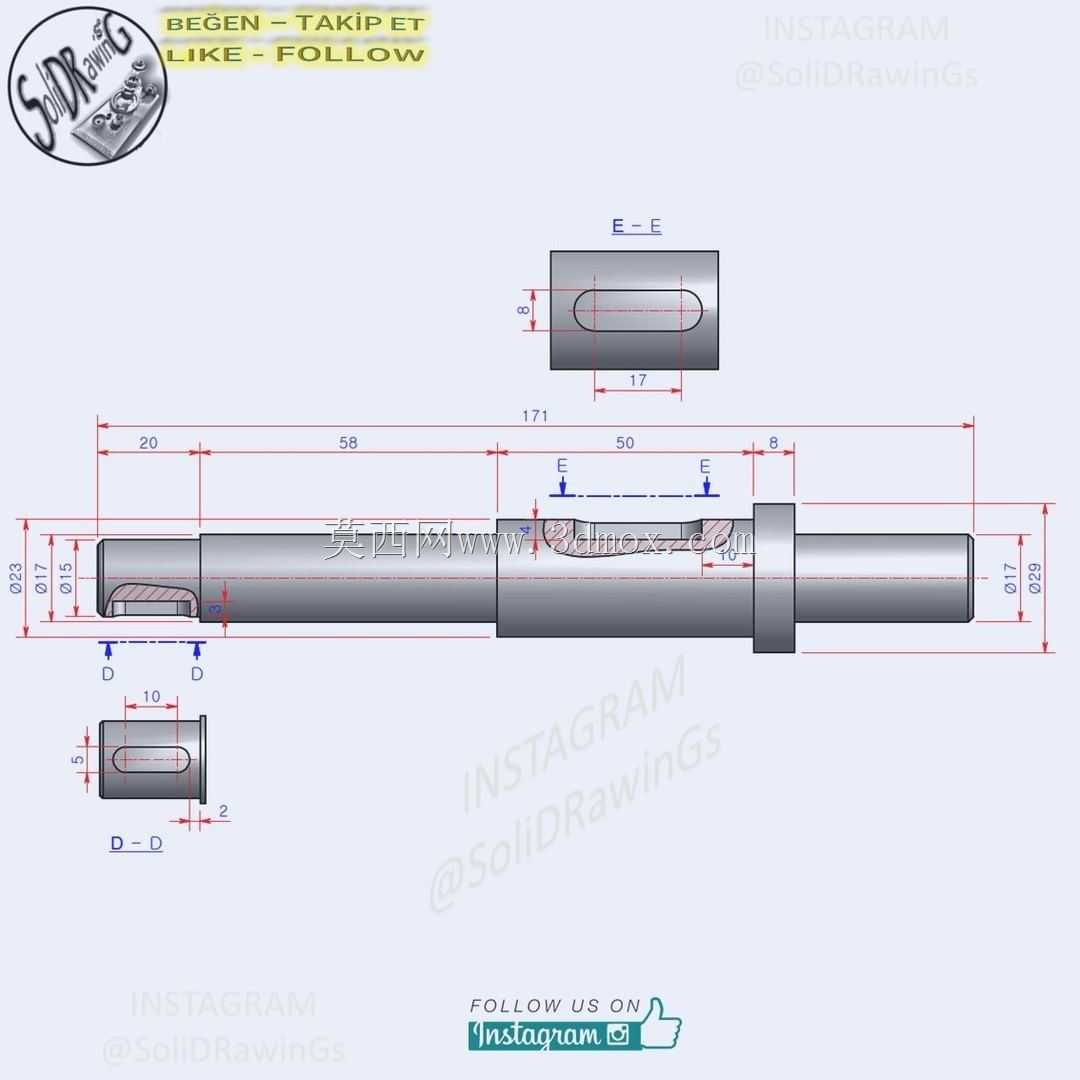

  会导致平键装配后受力不均,传递扭矩时容易出现键的剪切失效,甚至损坏传动件的键槽结构。在建模练习过程中,通过旋转凸台生成轴的基础基体,再通过拉伸切除生成键槽特征,最后添加倒角、圆角等工艺特征,可以完整复现轴类零件从毛坯到成品结构的设计逻辑,帮助初学者理解轴类零件“以回转体为基础,附加装配定位、周向固定、工艺处理特征”的设计思路,同时也能熟悉工程图中轴类零件的视图表达、尺寸标注、形位公差标注的规范,为后续设计更复杂的轴类构件、处理实际工程中的轴系装配问题打下基础。这类轴的结构没有冗余的设计,每一个直径变化、每一个特征的存在都对应着实际的装配或者功能需求,不存在为了造型而添加的无效结构,完全贴合实际工业生产中轴类零件的设计逻辑,练习者在建模过程中可以同步思考每个结构对应的加工工艺,比如阶梯轴的车削加工顺序、键槽的铣削加工方式、倒角的加工要求等,把三维建模和实际加工工艺结合起来,避免出现只会建模不懂工艺、设计的结构无法加工的问题。
