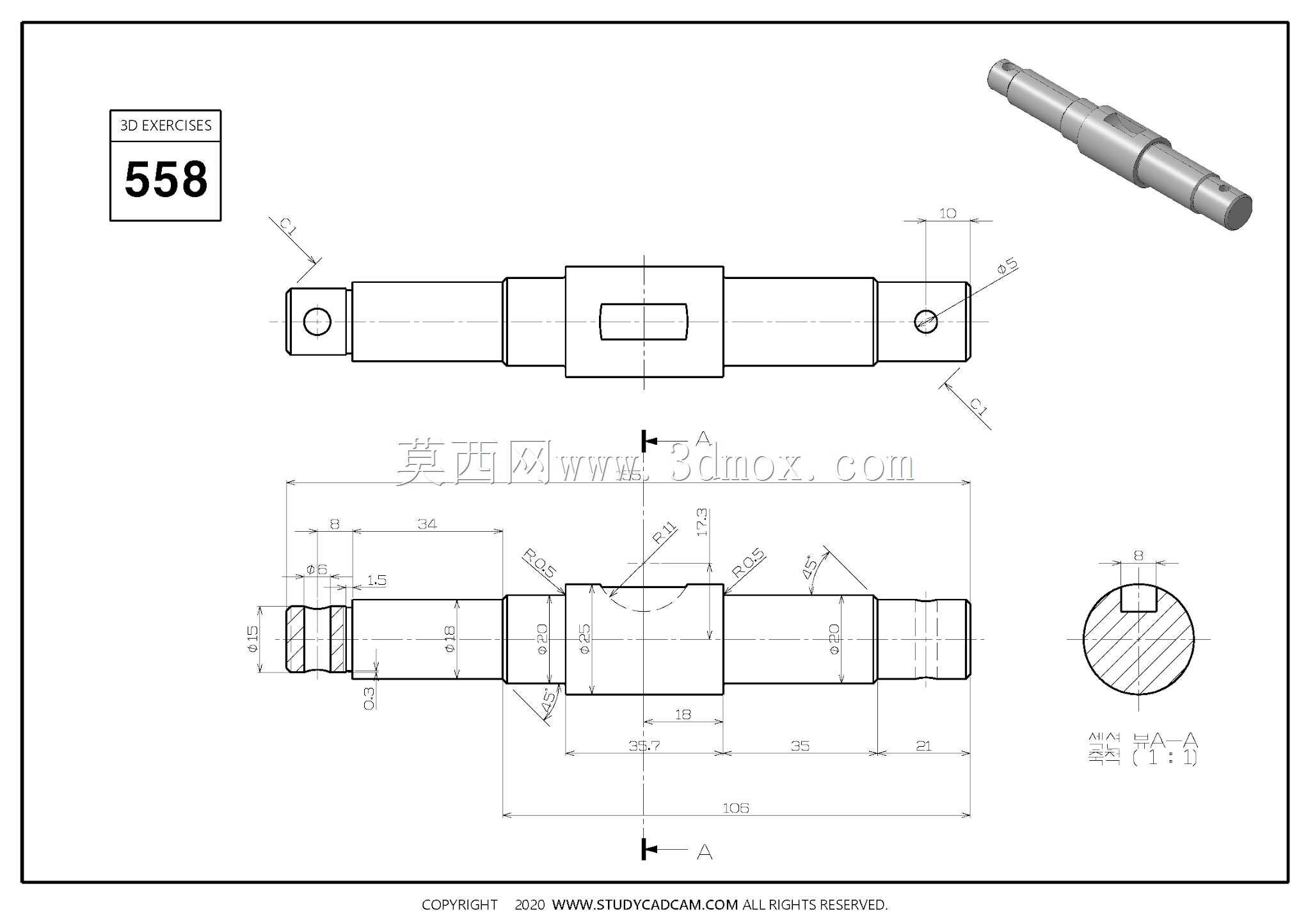

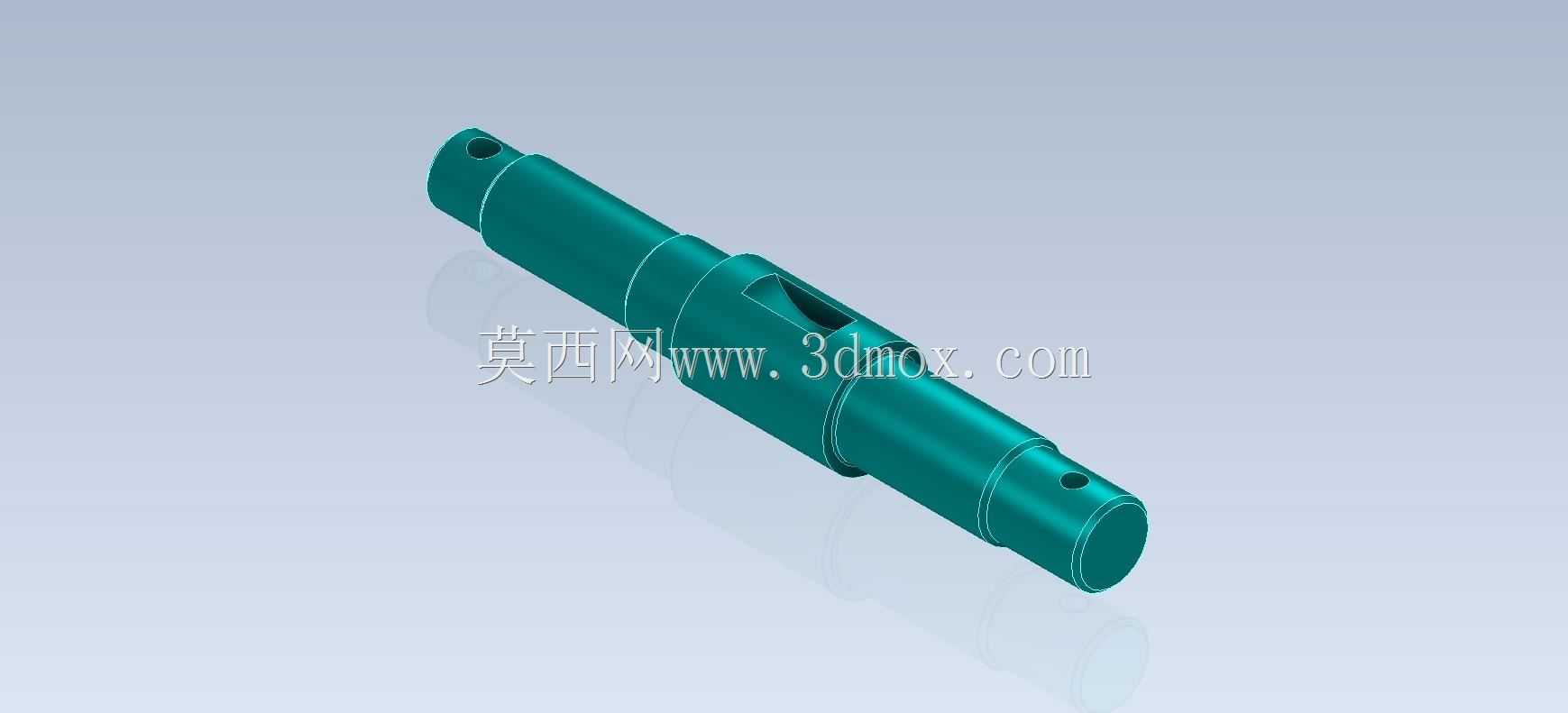

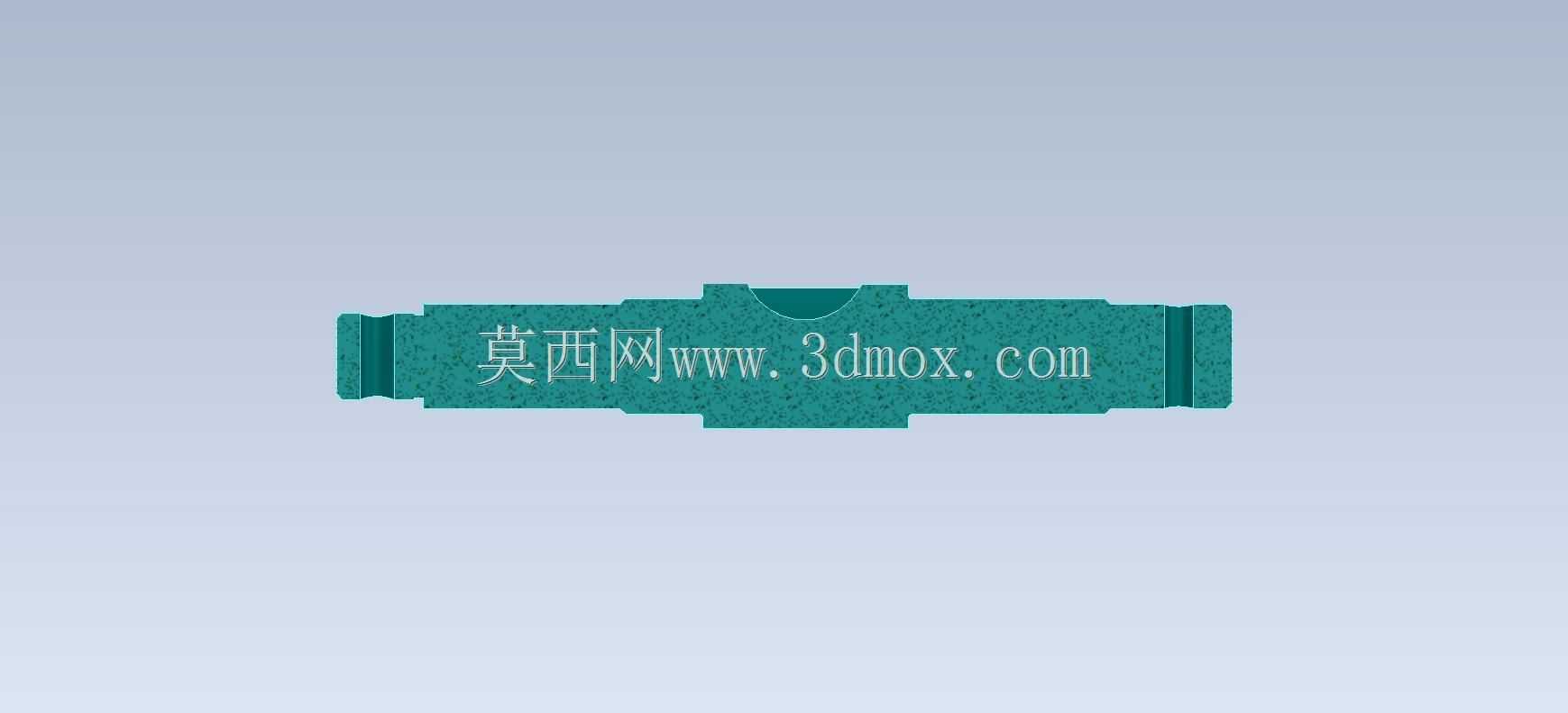

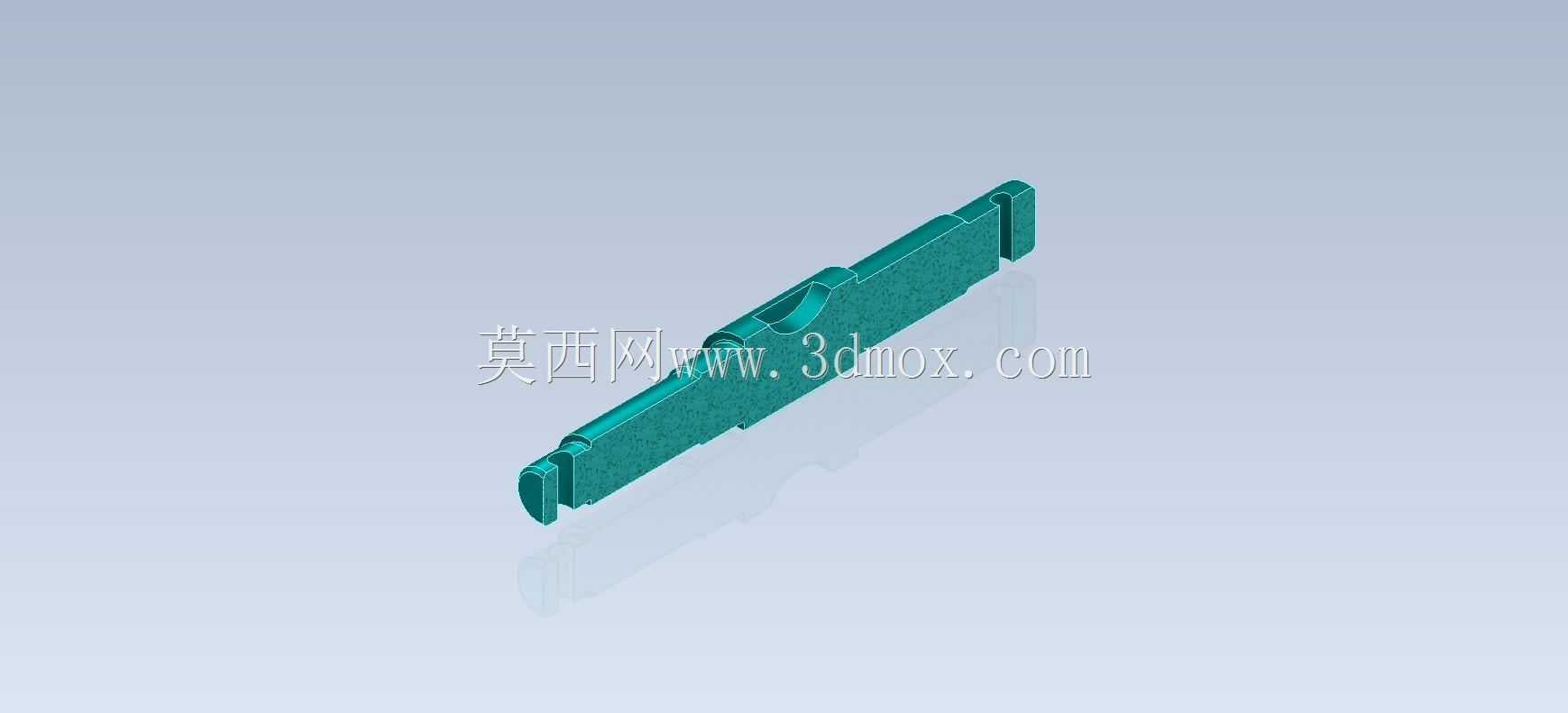

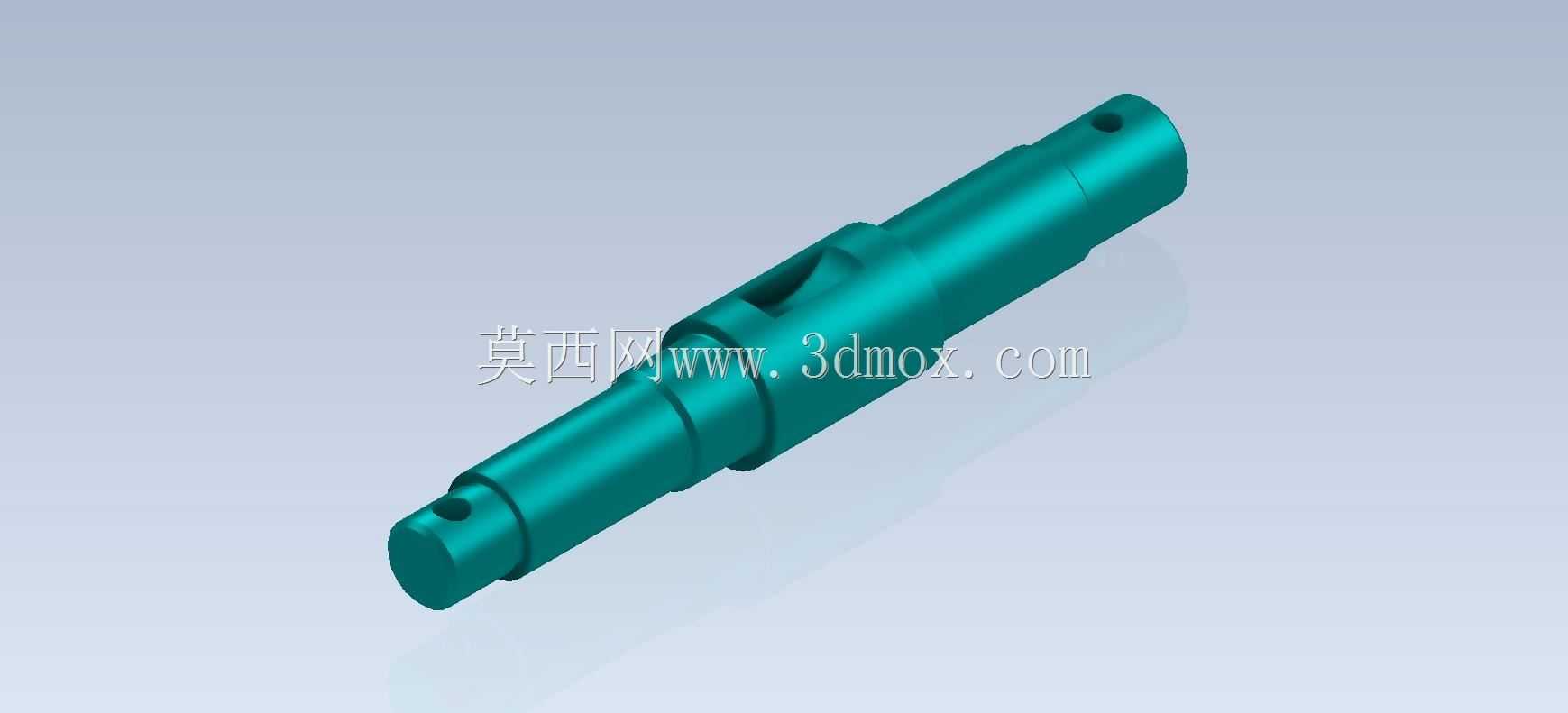

阶梯式传动销轴结构三维建模练习

　　这类阶梯轴结构在常规传动场景中应用十分广泛，小到小型输送设备的动力传递端，大到普通机床的进给机构、轻工机械的联动组件，都能见到同结构轴件的身影。从实际装配逻辑来看，这类轴件的核心作用是承载扭矩传递，同时通过不同轴径的台阶面完成轴向定位，配合轴端的销孔实现周向固定，避免传动过程中出现轴与配套轮件的相对滑移。

　　设计这类轴件的时候，首先要捋清整个传动链的载荷边界：如果是传递小扭矩的轻载场景，轴径的阶梯差不需要设置过大，台阶处的过渡圆角可以取较小值，只要能满足装配时的定位面贴合要求即可；如果是承受交变载荷的工况，台阶过渡处必须设置足够大的圆角半径，减少应力集中带来的疲劳断裂风险，这也是很多新手建模时容易忽略的细节——不少人做练习时直接把台阶做成直角，实际加工出来的轴在交变载荷下很容易在台阶根部出现裂纹。

　　从外形尺寸的设计逻辑来说，不同轴段的直径是和配套的轴承、传动轮、隔套的内孔尺寸一一对应的，每一段轴的长度都要严格匹配装配后相邻零件的厚度总和，还要留出适当的轴向窜动间隙，避免装配后出现零件顶死、转动卡滞的问题。轴端的径向销孔位置，要避开轴的应力集中区域，同时要保证销装入后能完全贯穿轴和配套的轮毂，销孔的直径要和选用的圆柱销或者圆锥销尺寸匹配，建模时不能随意设置孔径，否则后续装配会出现销装不进去或者配合过松无法传递扭矩的问题。轴身上的键槽或者扁位结构，是用来和传动件实现周向定位的，键槽的宽度、深度都要对应标准键的尺寸，槽的两端要留出退刀空间，方便铣削加工时刀具退出，要是建模时把键槽直接通到轴肩位置，实际加工时会出现刀具碰撞轴肩的问题，直接导致零件报废。

　　再看安装边界的设计要求，这类轴装入设备时，两端的支撑轴段要和轴承内圈实现过盈或者过渡配合，配合公差的选取要根据载荷大小调整：轻载场合可以选稍松的过渡配合，方便拆装维护；重载冲击场景就要选过盈配合，保证轴承内圈和轴同步转动，不会出现跑内圈的磨损问题。轴上的定位台阶面要保证和轴线垂直，否则装配后轴承会出现偏斜，转动时产生额外的径向跳动，轻则导致传动噪音增大，重则加速轴承磨损，缩短整套传动组件的使用寿命。

　　做这类轴件的建模练习时，不能只追求外形相似，要把每一个结构对应的加工工艺、装配要求、载荷特性都考虑进去。比如轴端的倒角，不是随便做一个45度角就行，倒角的尺寸要和轴径匹配，大直径轴的倒角要稍大，方便装配时引导零件顺利套入轴段，同时去除加工后的锐边，避免安装时划伤操作人员或者损坏配套零件的密封件。轴表面的粗糙度要求也要和结构功能对应，和轴承配合的轴段、和传动轮配合的轴段粗糙度要求更高，非配合的轴段可以适当降低粗糙度要求，减少不必要的加工成本。

　　很多初学者做轴类建模时，习惯直接用拉伸命令逐段拼接，其实更高效的方式是先绘制轴的半截面轮廓，通过回转命令一次生成主体结构，再在对应位置添加键槽、销孔、倒角、圆角等细节特征，这样的建模逻辑和实际车削加工的工艺顺序是一致的，后续修改尺寸时也更方便，只需要调整截面轮廓的尺寸参数就能快速修改整根轴的各段尺寸，不需要逐个修改拉伸特征的参数。另外建模时要注意特征的先后顺序，比如圆角和倒角要放在轴主体结构、键槽、销孔这些特征之后添加，要是先做圆角再挖孔，很容易出现特征报错或者曲面过渡不顺畅的问题，和实际加工时先车削主体、铣槽钻孔，最后打磨倒角去毛刺的工序逻辑保持一致，建出来的模型才更符合工程实际要求，而不是一个只有外形的空架子。
