单拐偏心曲轴机械结构练习模型

　　在小型动力设备、教学实训台以及低速往复式传动机构中，这类单拐偏心曲轴是把旋转动力与直线往复动作做转换的核心承载零件，很多入门级机械结构实训、小型内燃机原理演示、往复泵传动端的结构验证，都会用到这类结构的零件作为核心传动件。从实际使用场景来看，这类曲轴的两端轴颈是直接装配在支撑轴承位上的，轴端加工的外螺纹段是用来锁紧轴承内圈、或者安装传动带轮、飞轮等外接动力件的，装配时需要保证两端轴颈的同轴度公差，否则运转过程中会出现轴系跳动、轴承偏磨的问题，直接影响整套传动机构的运行寿命。

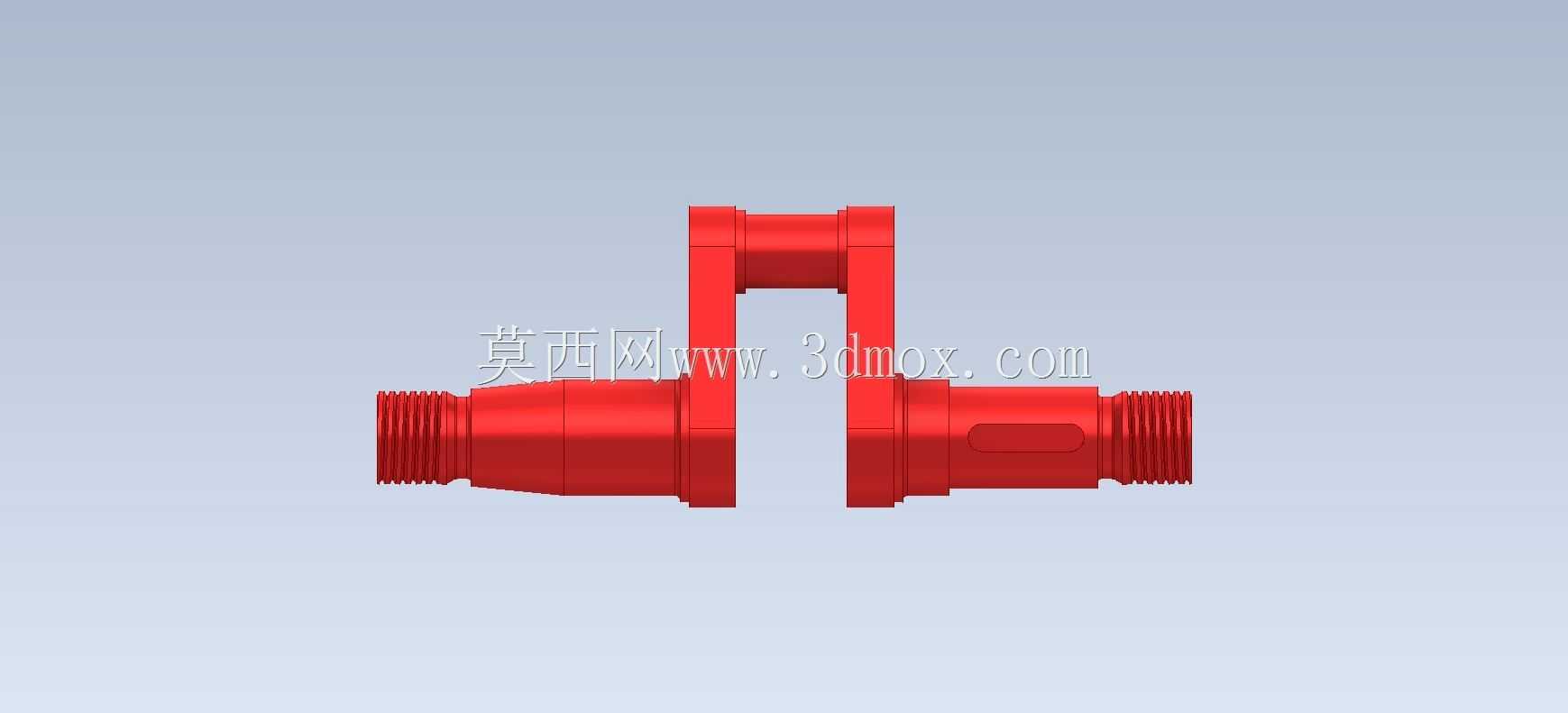

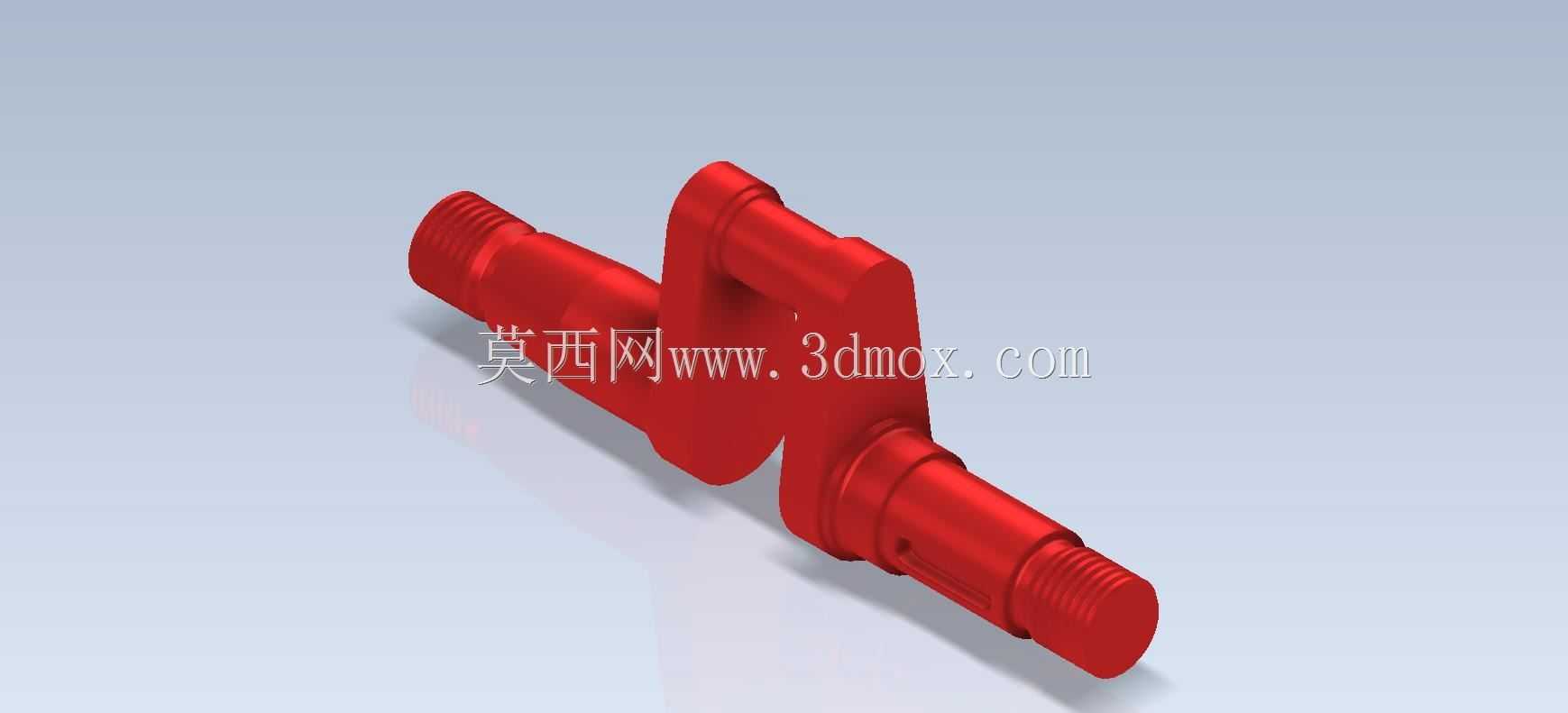

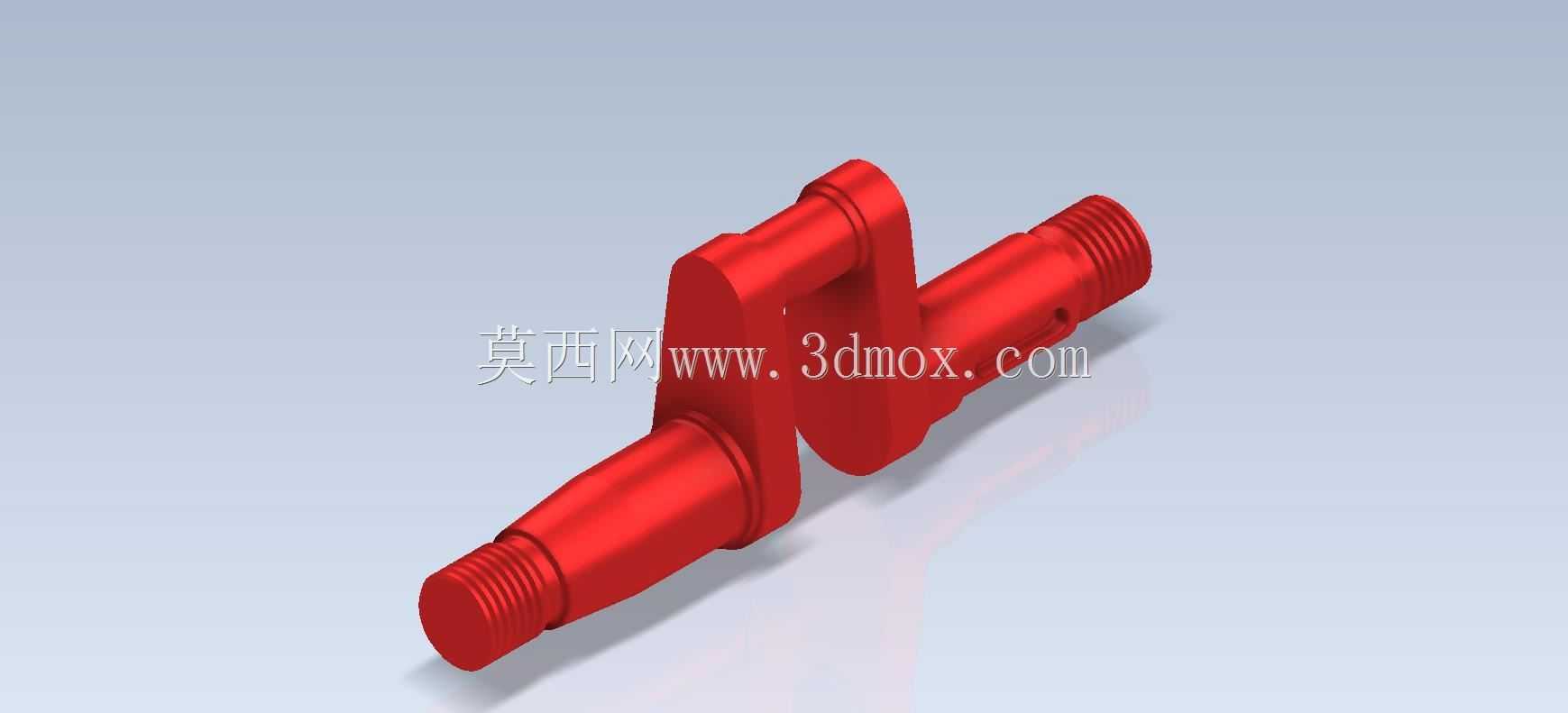

　　设计这类零件的时候，首先要敲定的是曲柄偏心距，这个参数直接决定了配套连杆的往复行程，偏心距的取值要和配套的活塞、连杆长度做匹配，避免运动过程中出现连杆摆角超差、活塞侧推力过大的问题。曲轴的曲柄臂和主轴颈、连杆轴颈的过渡位置，必须做足够半径的圆角过渡，不能出现直角清根，因为曲轴运转过程中这些过渡位置是应力集中的高发区，交变载荷长期作用下很容易从直角位置萌生疲劳裂纹，最终导致曲轴断裂失效。从结构上看，这款曲轴的连杆轴颈和两端主轴颈是平行偏置的单拐结构，没有多缸曲轴的多组偏心相位设计，结构相对简单，非常适合作为三维建模入门阶段的特征练习素材，建模过程中可以练习旋转凸台、偏心特征创建、螺纹装饰线、倒角圆角等基础特征的操作，同时也能理解轴类零件的同轴度、圆柱度等形位公差的标注逻辑。

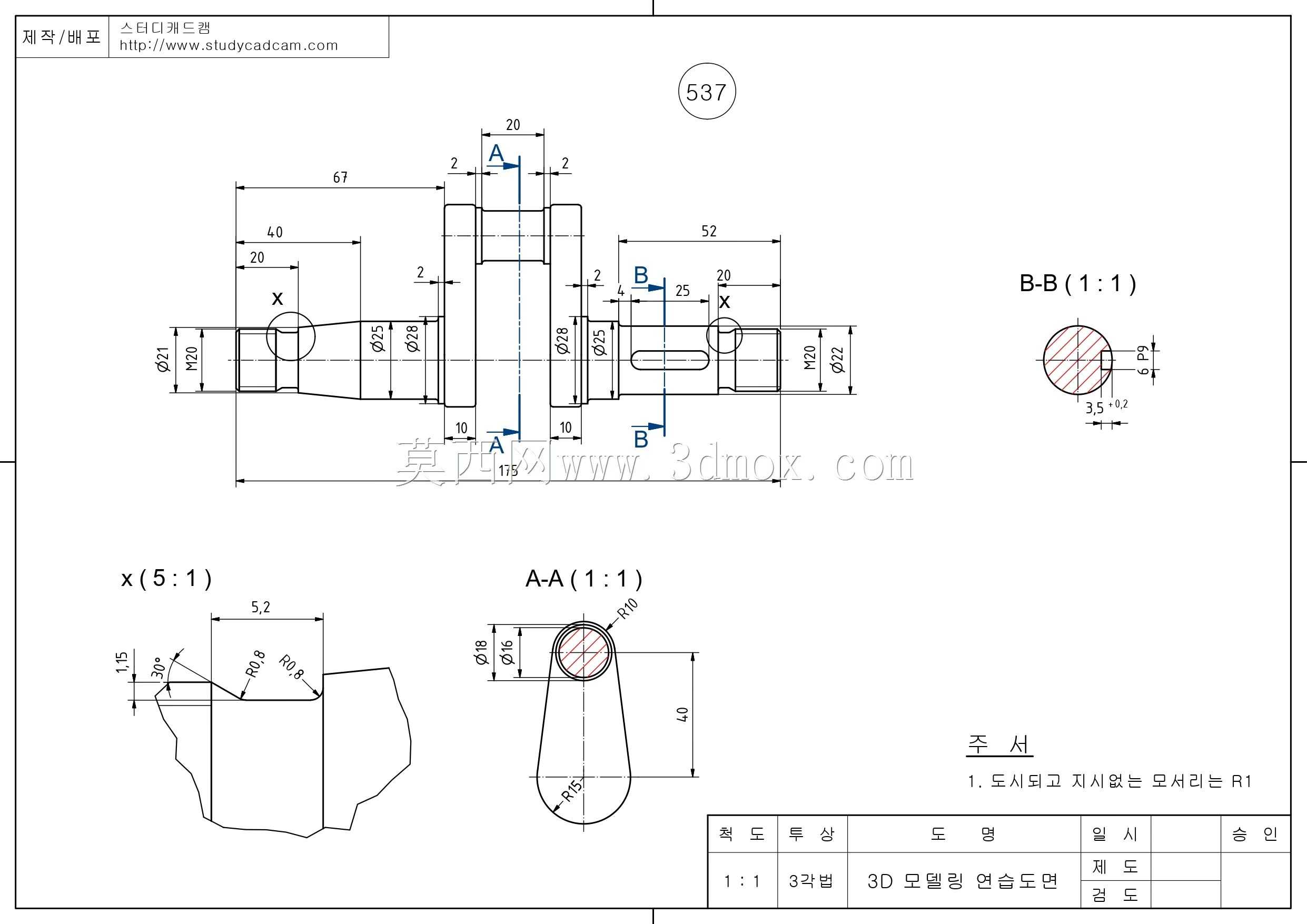

　　从安装边界来看，两端主轴颈的直径是和配套的深沟球轴承内孔做基孔制配合的，装配时轴颈的表面粗糙度要控制在Ra1.6以内，保证轴承压装后不会出现跑内圈的问题。轴端的螺纹段长度要匹配锁紧螺母的厚度，同时留出足够的防松垫片安装空间，螺纹的大径要比主轴颈直径略小，避免装配轴承时螺纹刮伤轴承内孔的配合面。曲柄臂的厚度要根据传递的最大扭矩做核算，保证在最大冲击载荷下曲柄臂不会出现扭转变形，同时曲柄臂的外轮廓要做圆弧收边，避免运转过程中和周边的箱体、连杆部件发生运动干涉。

　　实际应用中，这类单拐曲轴常配套在小型单缸演示用内燃机、教学用往复式水泵、小型空气压缩机的传动端，工作转速普遍不高，载荷波动相对可控，所以结构设计上不需要做复杂的平衡重结构，靠轴端安装的飞轮就可以抵消曲柄偏心带来的运转振动。建模过程中需要注意，两端轴颈上的径向小孔是润滑油道，用来给连杆轴颈位置输送润滑油脂，油道的孔口要做倒角处理，避免装配时刮伤油封，同时油道的走向要避开应力集中的过渡圆角位置，防止降低零件的整体结构强度。零件的所有外露棱边都要做0.5到1毫米的倒角，去除加工毛刺，避免装配过程中划伤操作人员，同时也能减少应力集中的点位。

　　对于刚接触机械结构设计的从业者来说，拆解这类曲轴的建模过程，能快速理解轴类零件的设计逻辑：先确定传动需求对应的核心参数（偏心距、轴颈直径、零件总长），再依次细化配合位置的尺寸、公差、工艺结构，最后校验运动干涉和结构强度，整个流程和实际工业生产中的零件设计流程是完全一致的，不是单纯的画外形，而是要把加工、装配、使用全流程的需求都融入到结构设计里。比如轴颈上的退刀槽设计，要匹配磨削加工的砂轮越程需求，螺纹末端的退刀槽要满足螺纹加工的退刀要求，这些细节结构虽然不影响零件的核心功能，但却是零件能不能顺利加工、合格装配的关键。
