内燃机用多拐式曲轴结构练习模型

项目分类:通用机械零部件 发布时间:2023-07-12 ID:698339
  • 内燃机用多拐式曲轴结构练习模型
  • 内燃机用多拐式曲轴结构练习模型
  • 内燃机用多拐式曲轴结构练习模型
  • 内燃机用多拐式曲轴结构练习模型
  • 内燃机用多拐式曲轴结构练习模型
  • 内燃机用多拐式曲轴结构练习模型

  在往复式动力机械的传动链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载构件,小到通用小型汽油机、摩托车发动机,大到商用车柴油机、船舶低速动力机组,都需要匹配对应缸数、对应冲程特性的曲轴结构来完成动力转换,这类零件的建模练习,是三维机械设计入门阶段绕不开的典型训练项。

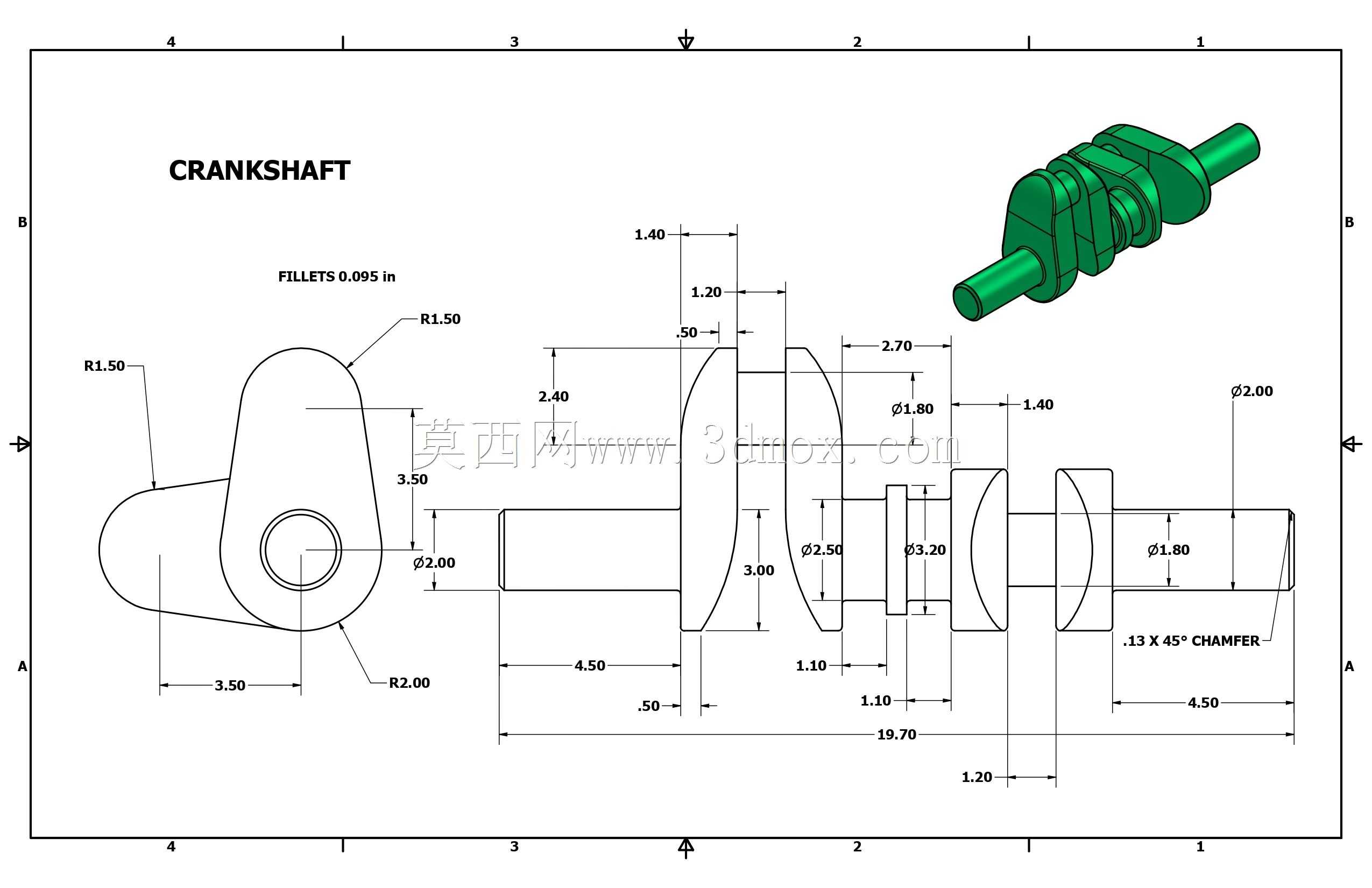

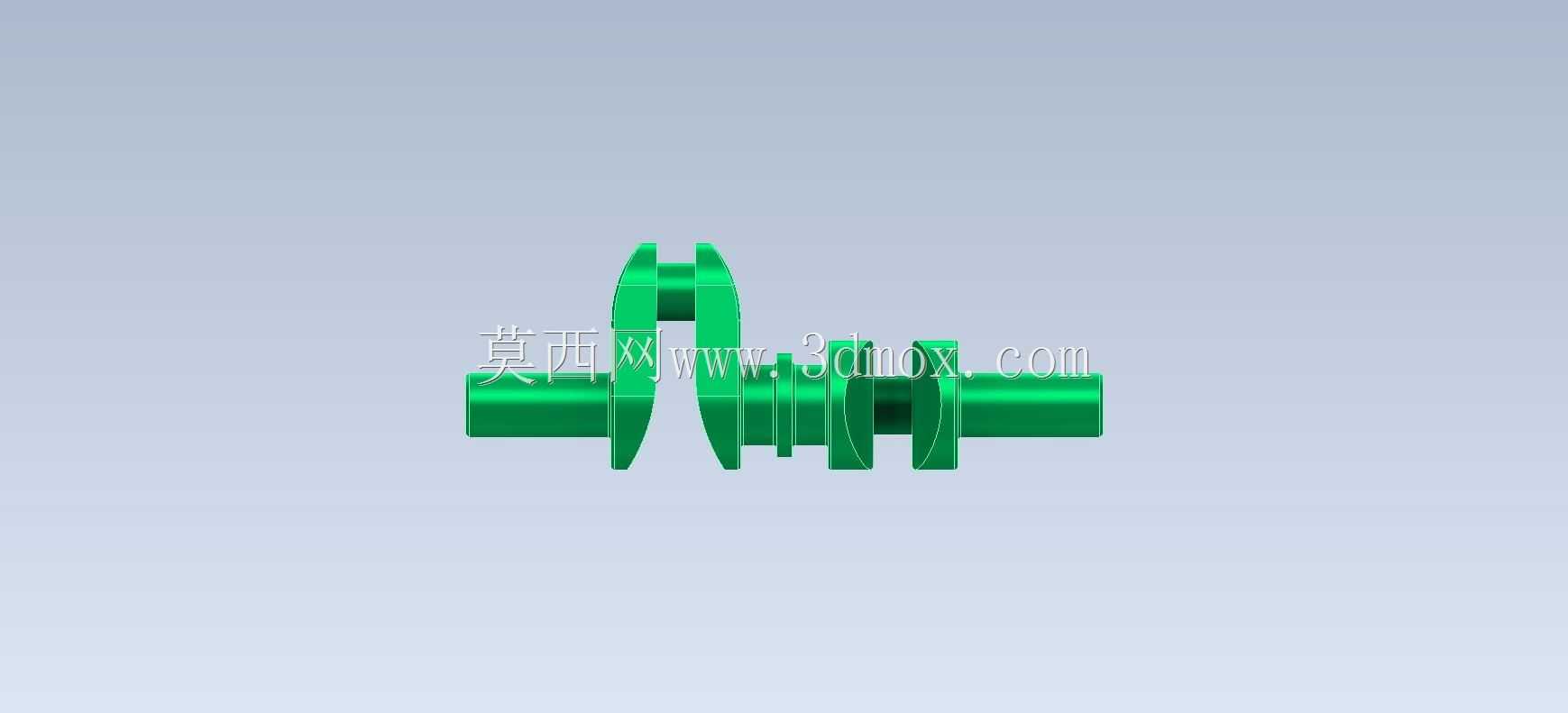

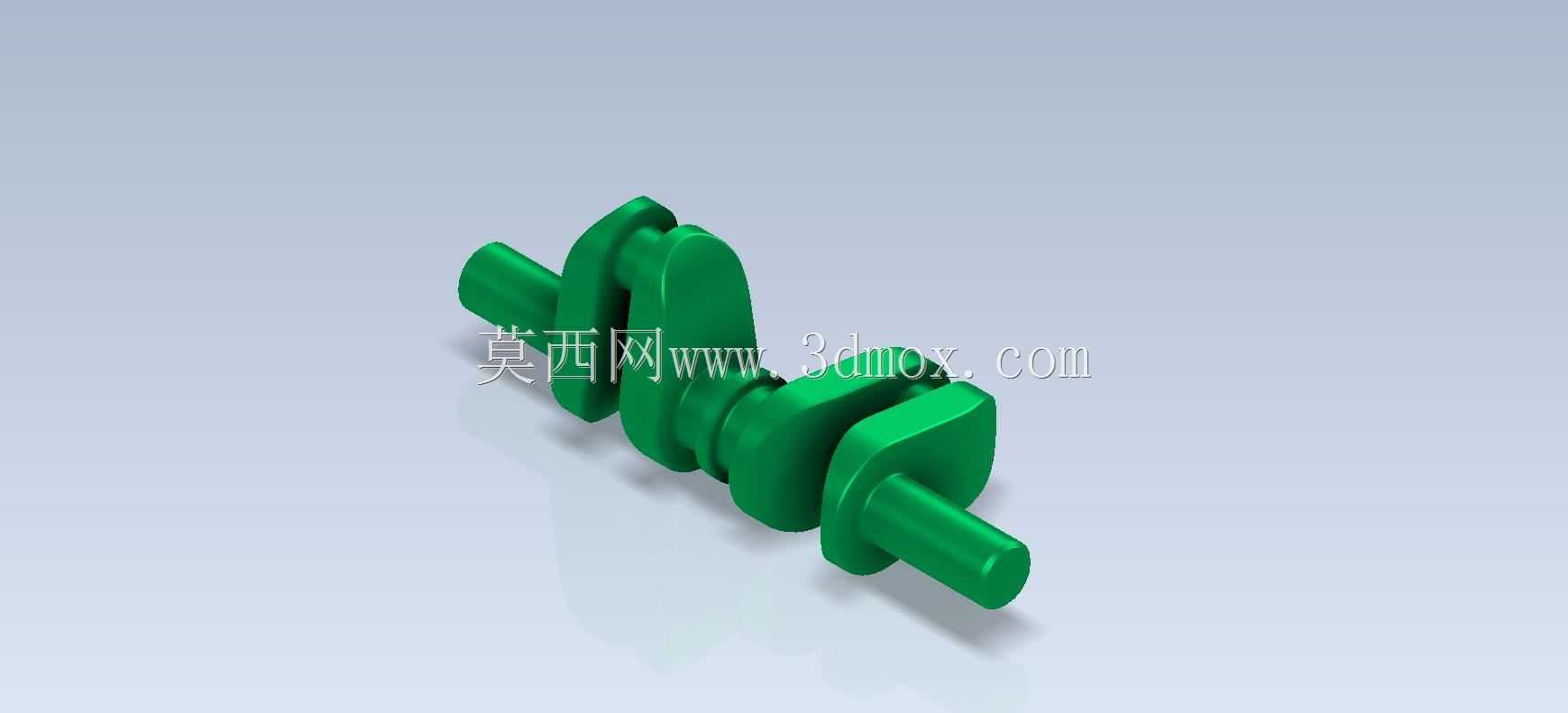

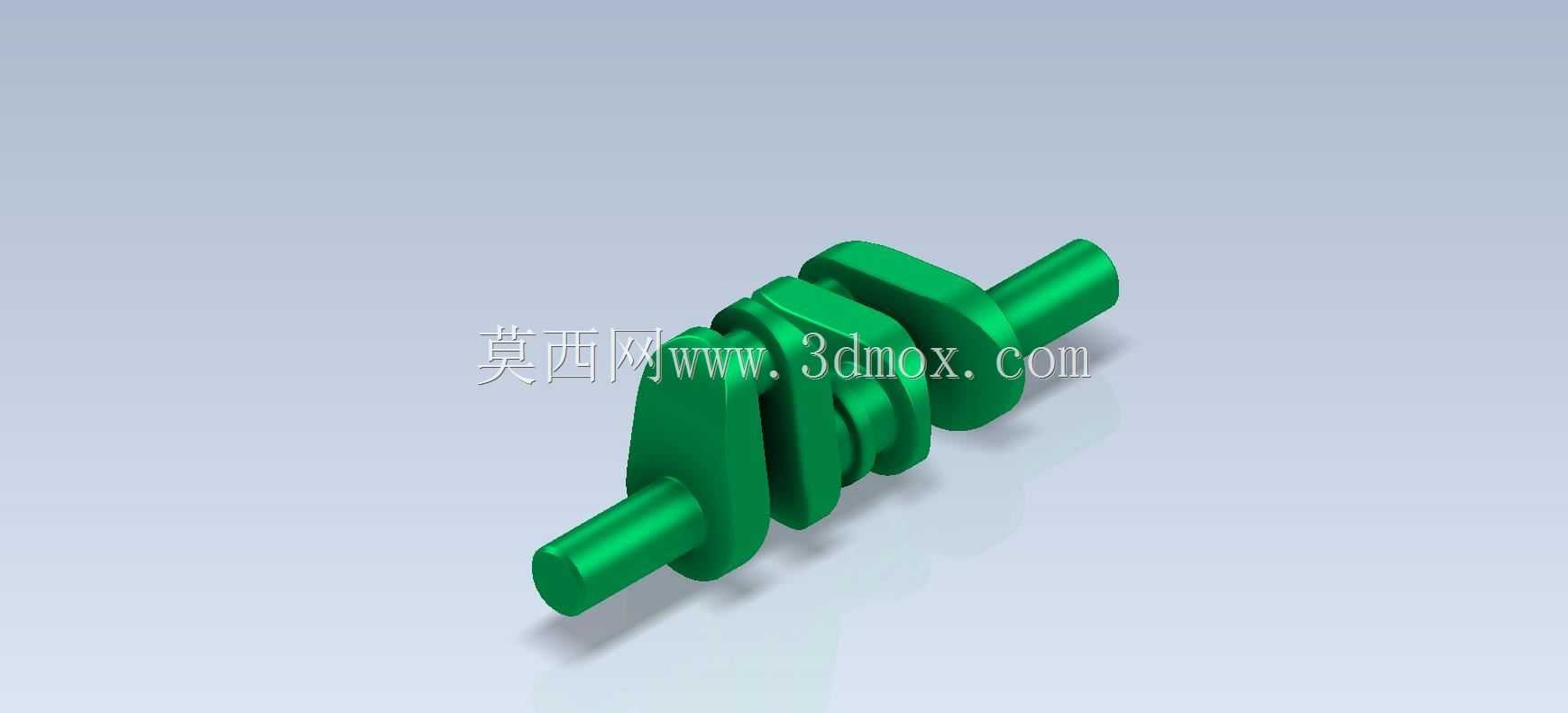

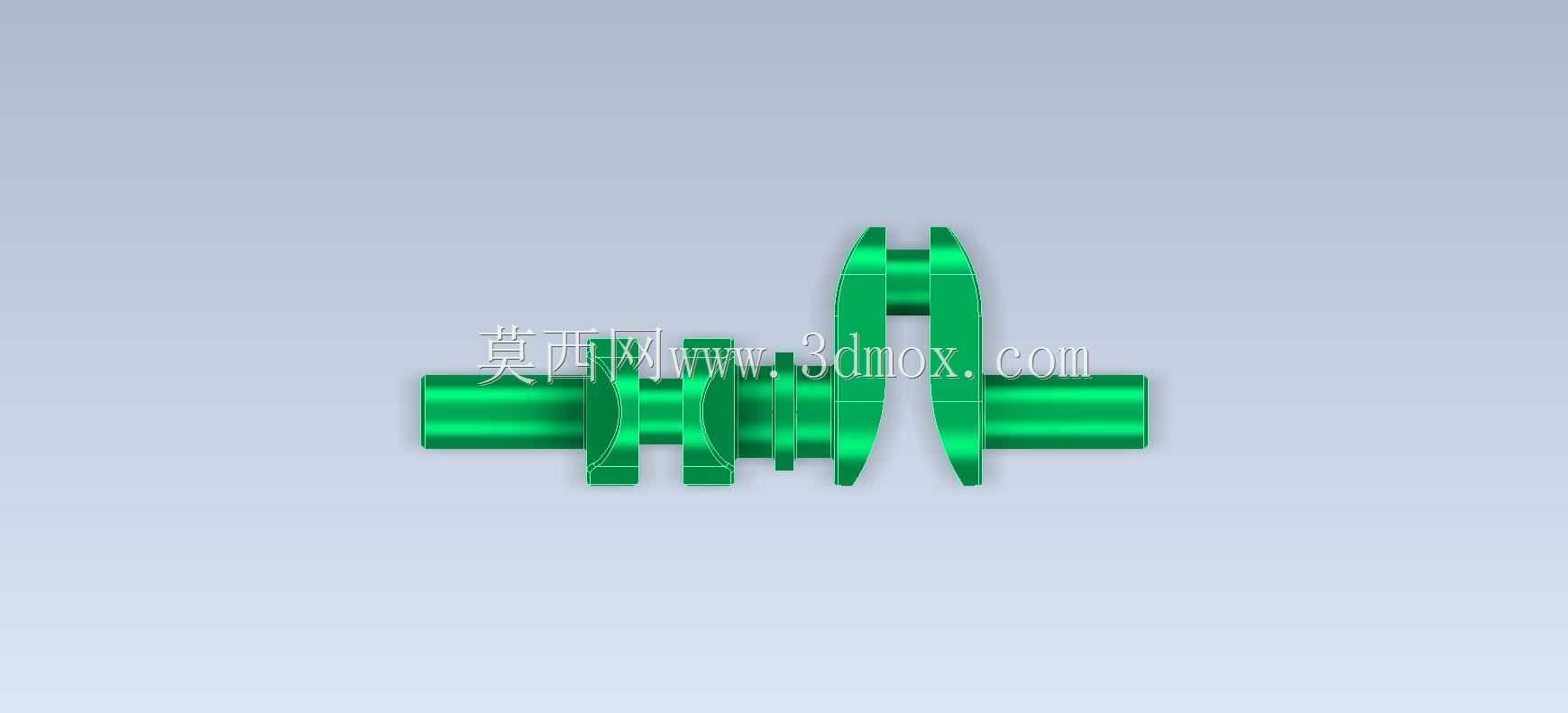

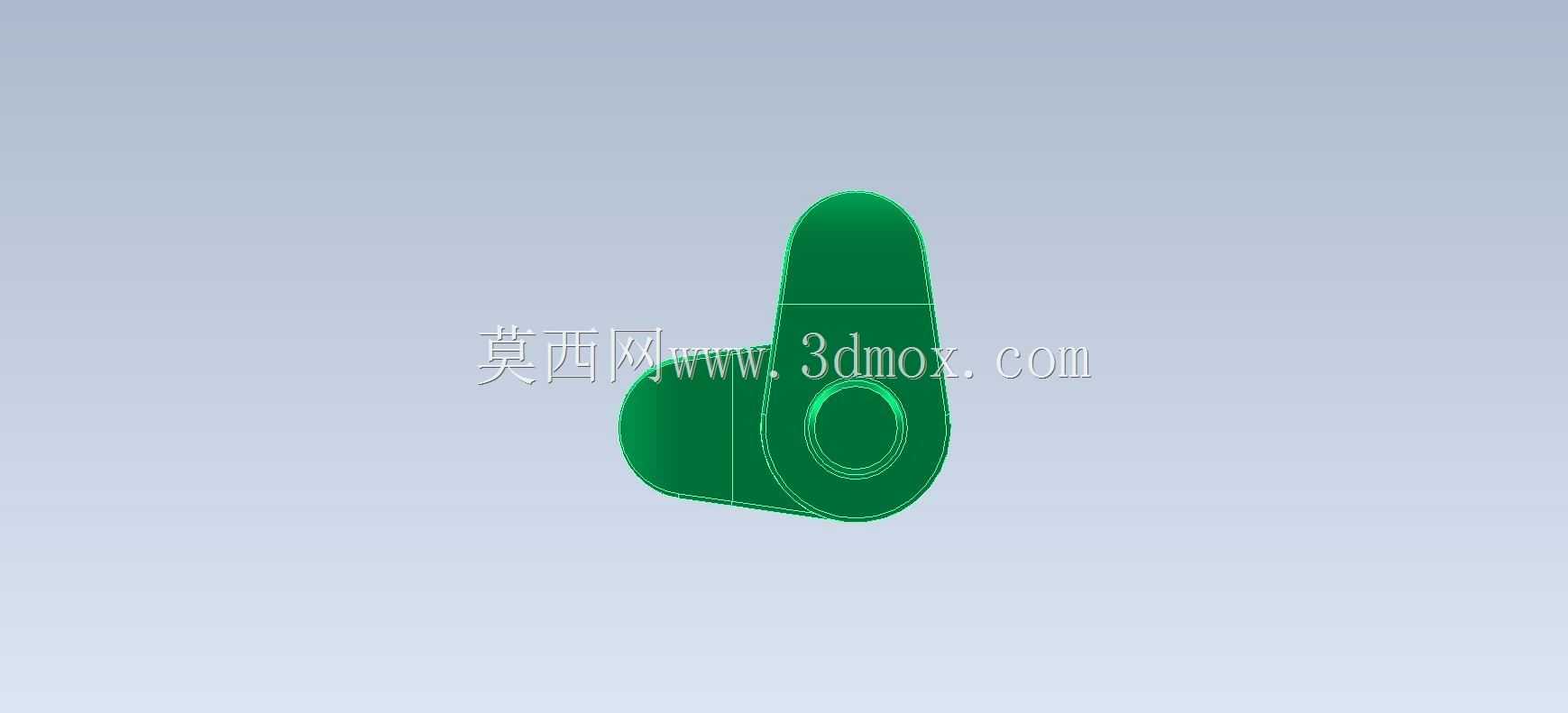

  做这类曲轴建模的时候,首先要理清的是曲柄销与主轴颈的相位关系,拿常见的直列四缸机型来说,四个曲柄销会按照180度相位差对称布置,保证运转时一阶、二阶往复惯性力能尽可能自平衡,减少整机振动;而单缸或双缸小排量机型的曲轴结构相对简化,曲柄臂的配重块形状也不需要做太复杂的动平衡去重设计,练习用的这个简化曲轴模型,就是把实际量产曲轴的圆角、油道、键槽等细节做了适度简化,保留了主轴颈、曲柄销、曲柄臂、输出端轴头这些核心结构特征,适合初学者掌握旋转类零件的草图绘制、旋转凸台、特征阵列等基础建模命令的使用逻辑。

  从实际工程应用的角度看,曲轴的安装边界完全受限于机体的主轴承座孔同轴度、缸心距尺寸,建模时首先要确定的就是主轴颈的公称直径与各段轴颈的轴向长度,这个尺寸直接和主轴承轴瓦的选型匹配,过盈量、配合公差都要对应标准轴承的参数范围;曲柄销的直径则和连杆大头轴瓦匹配,两个相邻曲柄销之间的中心距就是曲柄半径,直接决定了活塞的行程长短,是影响发动机排量、压缩比的核心参数,练习建模时虽然不需要做严格的公差匹配,但也要建立起参数关联的设计思维,修改曲柄半径时,曲柄臂的厚度、配重块的回转半径都要同步调整,避免出现特征干涉或者配重不足的问题。

  很多初学者做曲轴建模时容易忽略的是曲柄臂与轴颈衔接处的过渡圆角,实际量产的曲轴这个位置是应力集中最严重的区域,圆角半径过小很容易在交变载荷下出现疲劳断裂,所以建模时不能直接做直角衔接,要按照轴颈直径的比例设置合理的过渡圆角,同时配重块的外形轮廓也要按照回转半径做包络检查,确保曲轴运转时不会和机体内部的加强筋、机油泵链条、平衡轴等周边零件发生运动干涉。

  这个练习模型的输出端做了简化的光轴设计,实际产品上这个位置会加工键槽、螺纹孔用来安装飞轮、正时齿轮或者皮带轮,输入端则会匹配正时链轮、减震皮带轮的安装位,练习阶段可以先把核心的曲柄连杆配合结构做准确,再逐步添加油道孔、定位销孔、动平衡去重槽这些细节特征,循序渐进掌握复杂旋转类零件的建模思路。

  从结构功能上看,曲轴在运转过程中要承受活塞连杆组传递的爆发压力、往复运动惯性力、旋转离心力的交变复合载荷,所以结构设计时除了尺寸匹配,还要考虑曲柄臂的截面形状对整体刚度的影响,椭圆形截面的曲柄臂比矩形截面的应力分布更均匀,同等重量下能获得更好的抗弯抗扭刚度,很多入门练习模型会把曲柄臂做成简单的矩形块,虽然建模速度快,但和实际工程设计的结构逻辑有偏差,练习时可以尝试调整曲柄臂的截面轮廓,对比不同形状下的质量分布、应力传递路径差异,更能理解这类零件的设计本质。

  安装层面,曲轴的轴向定位是靠机体上的止推片来实现的,所以建模时要在对应主轴颈的位置留出止推片的安装间隙,轴向窜动量要控制在合理范围内,间隙过大会导致配气正时、点火正时出现偏差,间隙过小则会在热机状态下出现卡滞问题。这类基础练习模型虽然做了结构简化,但核心的尺寸链逻辑和实际产品是一致的,通过反复调整各段轴颈的长度、直径、相位角参数,能快速建立起动力传动类零件的空间结构思维,为后续做完整发动机建模、复杂传动系统设计打下扎实的基础。
