带法兰安装座的栅格导向滑动支架结构

项目分类:通用机械零部件 发布时间:2023-07-12 ID:698342
  • 带法兰安装座的栅格导向滑动支架结构
  • 带法兰安装座的栅格导向滑动支架结构
  • 带法兰安装座的栅格导向滑动支架结构
  • 带法兰安装座的栅格导向滑动支架结构
  • 带法兰安装座的栅格导向滑动支架结构
  • 带法兰安装座的栅格导向滑动支架结构
  • 带法兰安装座的栅格导向滑动支架结构
  • 带法兰安装座的栅格导向滑动支架结构
  • 带法兰安装座的栅格导向滑动支架结构
  • 带法兰安装座的栅格导向滑动支架结构

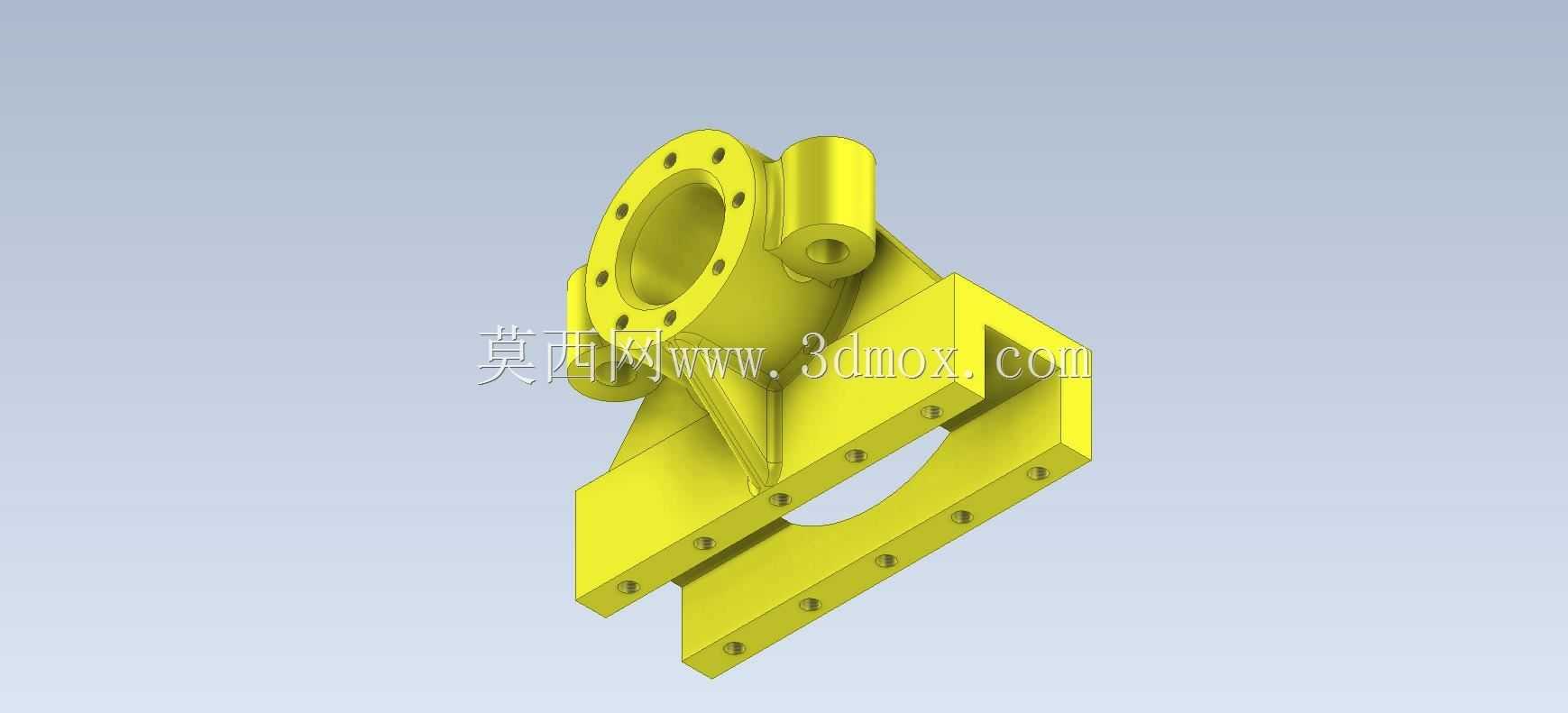

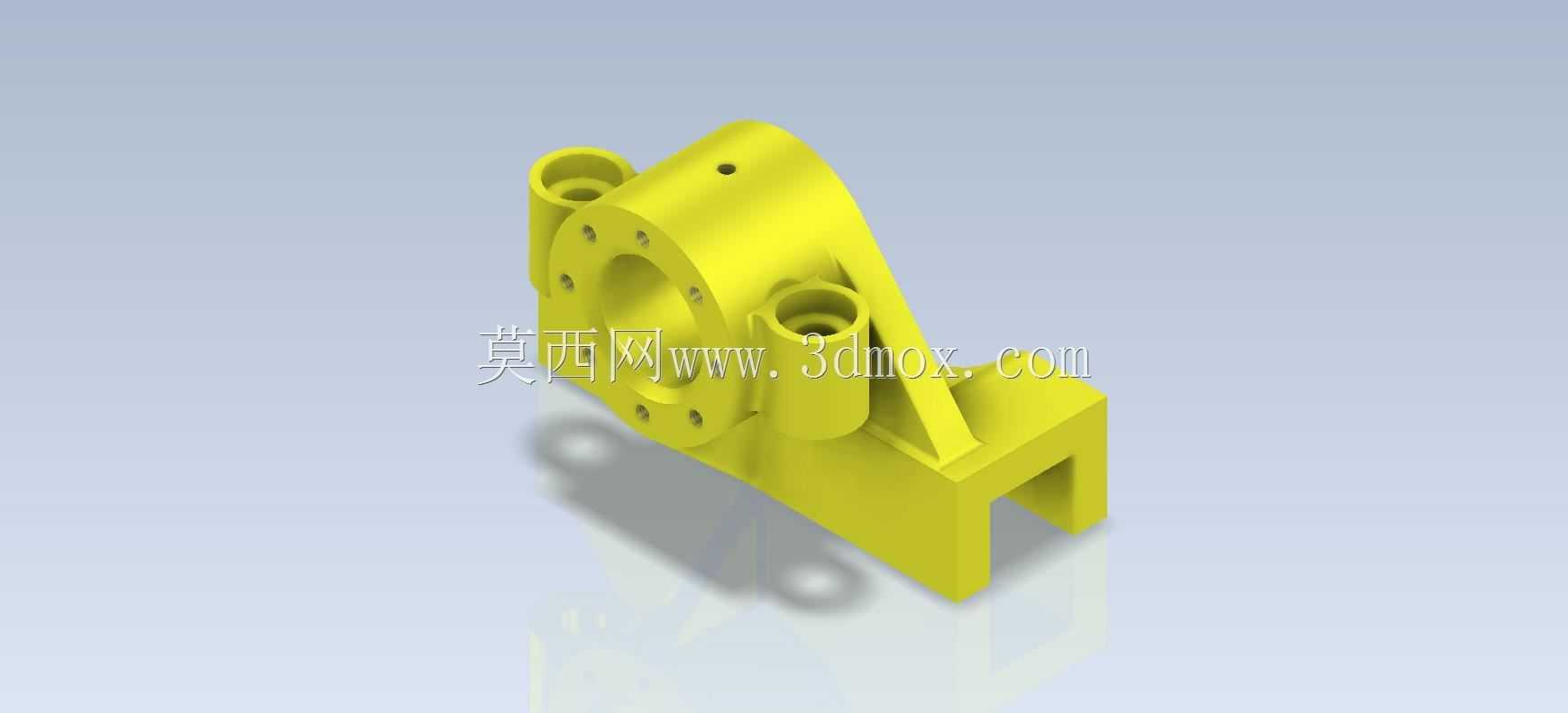

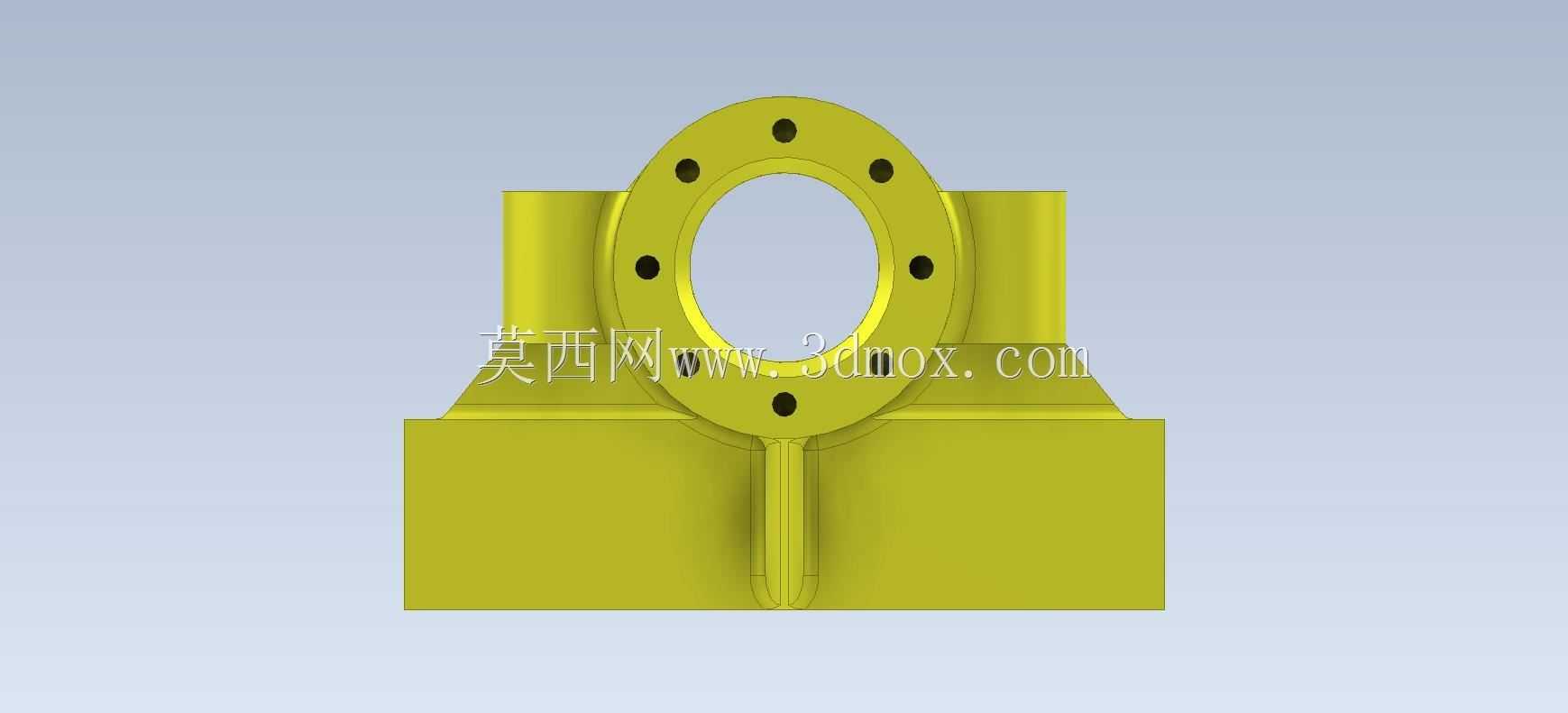

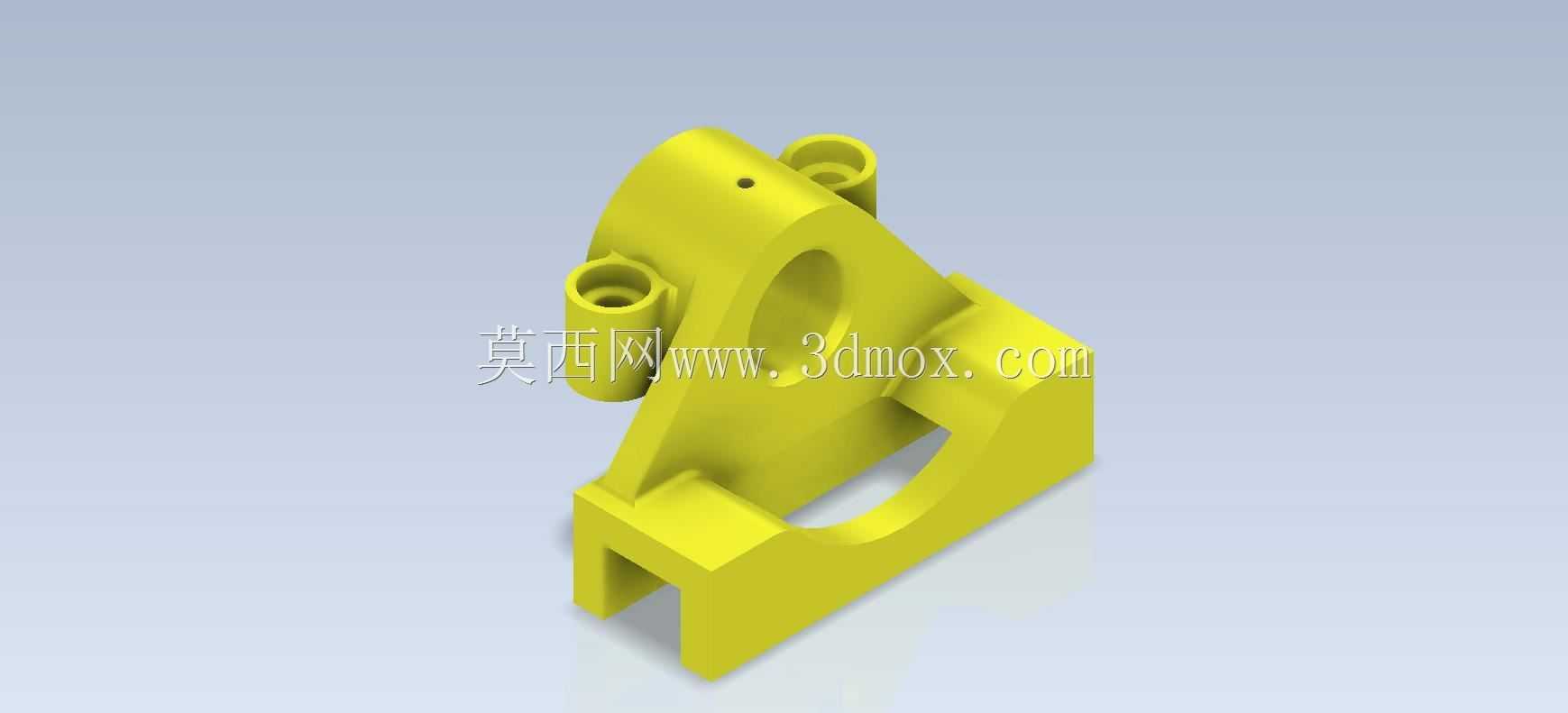

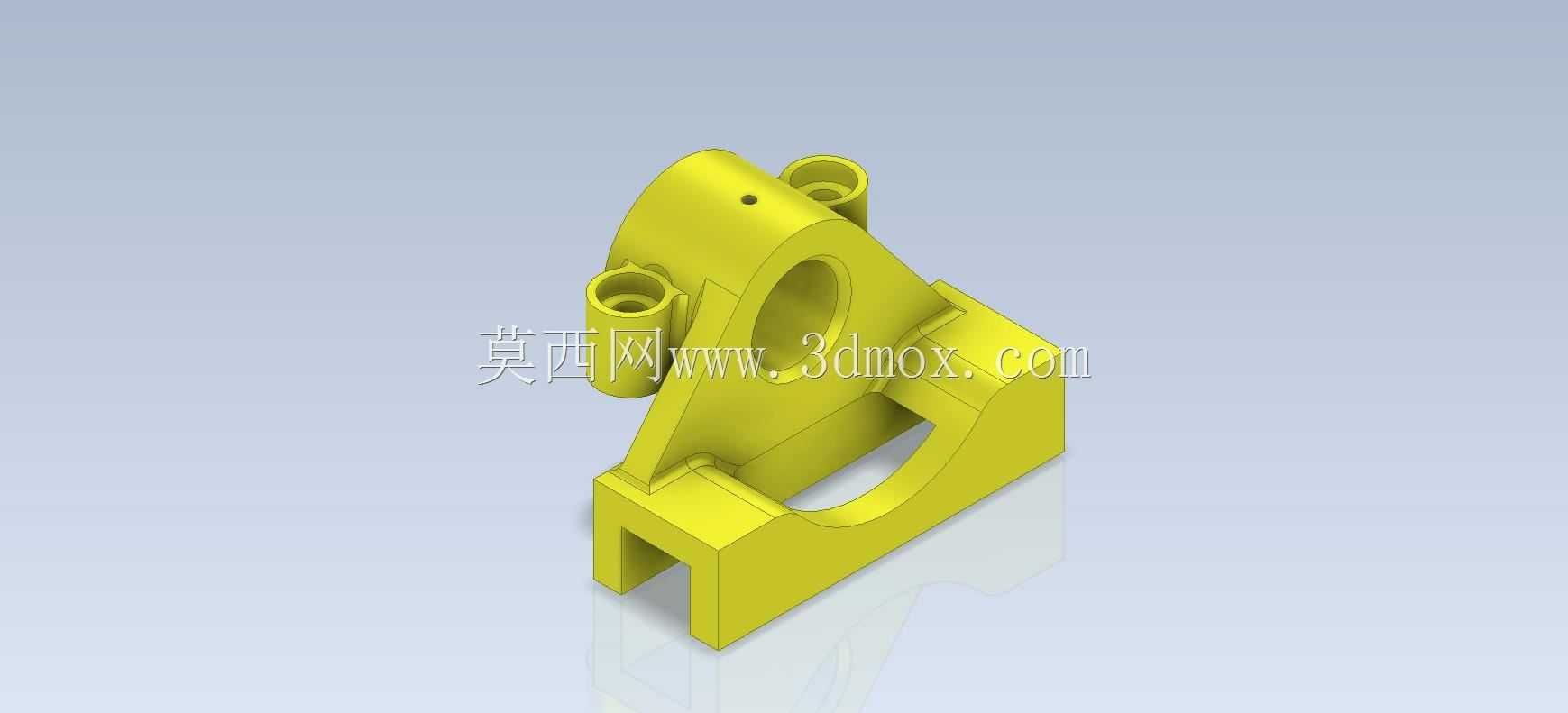

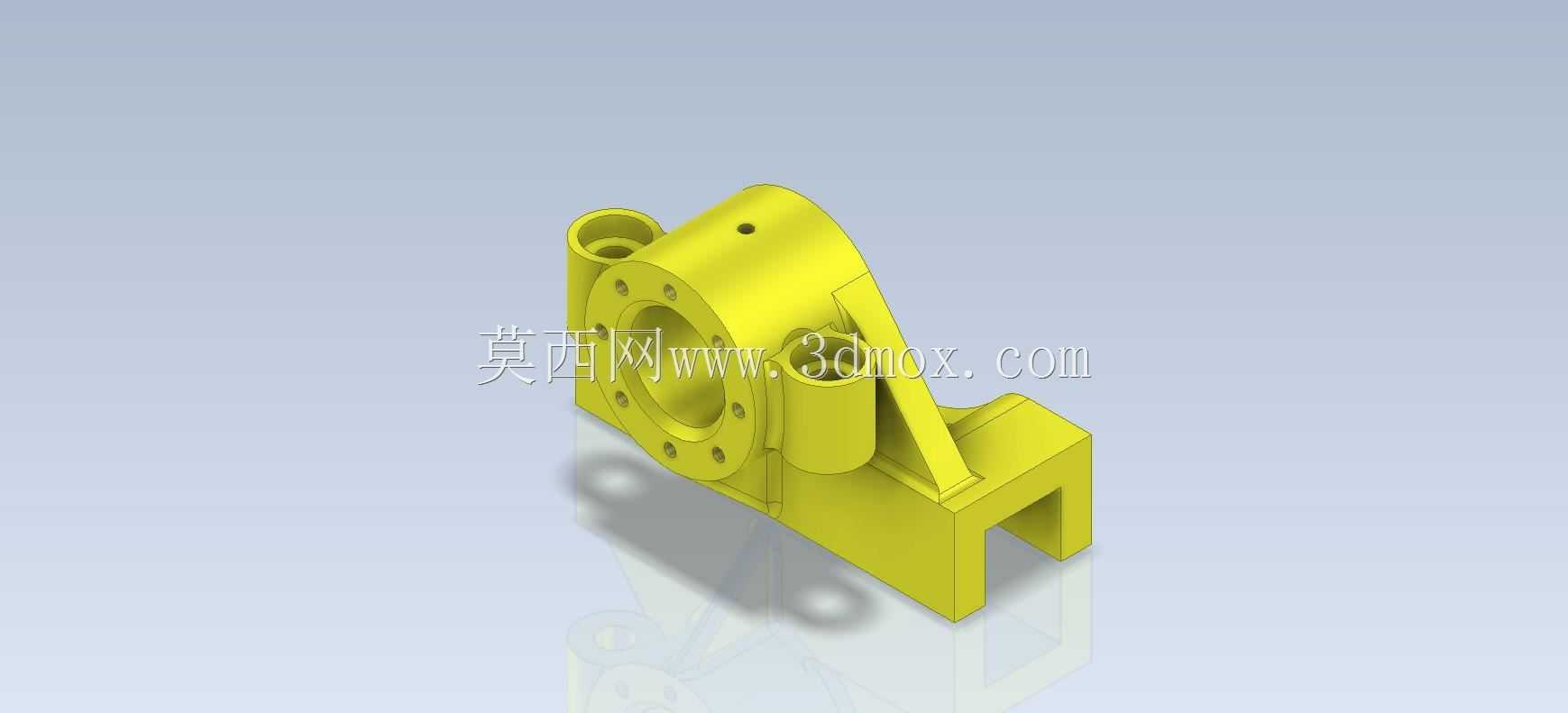

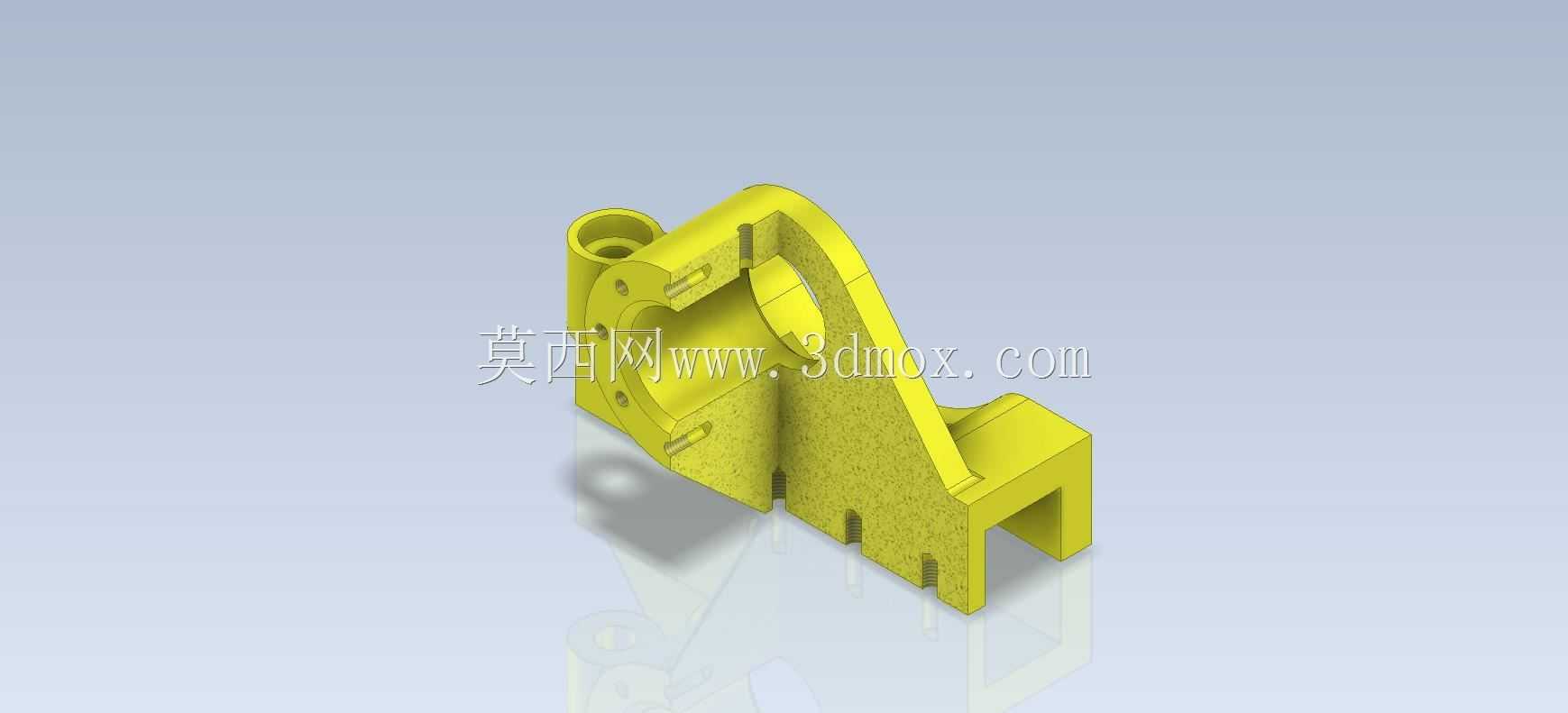

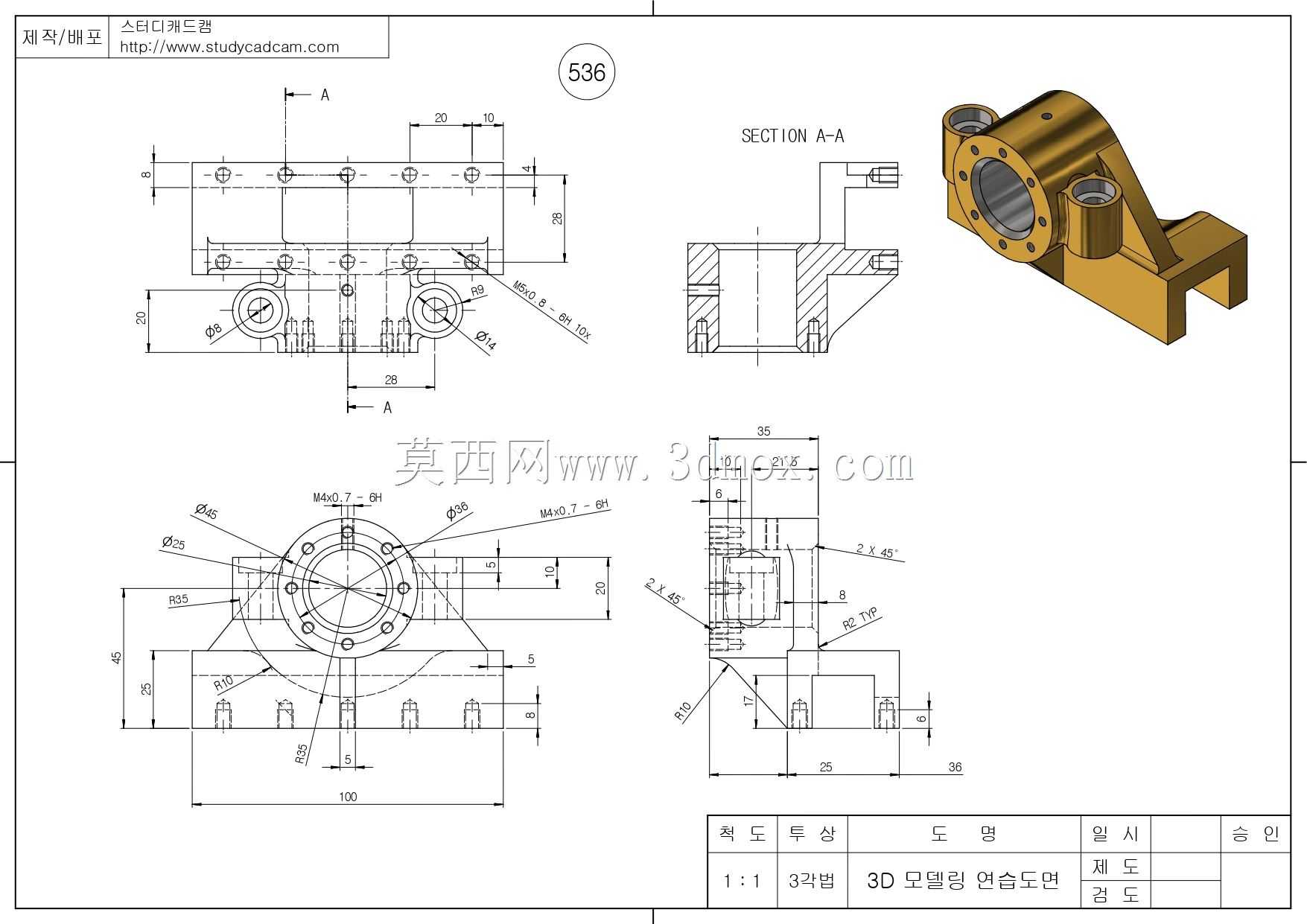

  这类带法兰安装基座的滑动导向支架,常应用在轻工输送线、小型物料分选设备的栅格挡料调节机构中,作为栅格板的滑动承载与导向部件使用,负责实现栅格的横向位移调节,以此控制物料通过的间隙大小,适配不同粒径物料的分选、挡停需求。从结构功能来看,主体一侧的带孔法兰盘用于和设备的固定机架端面配合,通过周向分布的安装孔实现圆周方向的角度调整后锁紧,适配不同安装角度的导向需求;法兰盘延伸出的立式支撑臂上设置了两个同轴的导向套孔,用于穿装导向光轴,为滑动部件提供直线运动的导向基准,避免滑动过程中出现卡滞、偏摆问题;支撑臂与下方的滑动座之间设置了三角形加强筋,提升悬臂结构的抗扭、抗弯刚度,在承受栅格板的侧向载荷时不会出现结构变形,保证滑动精度的稳定性。

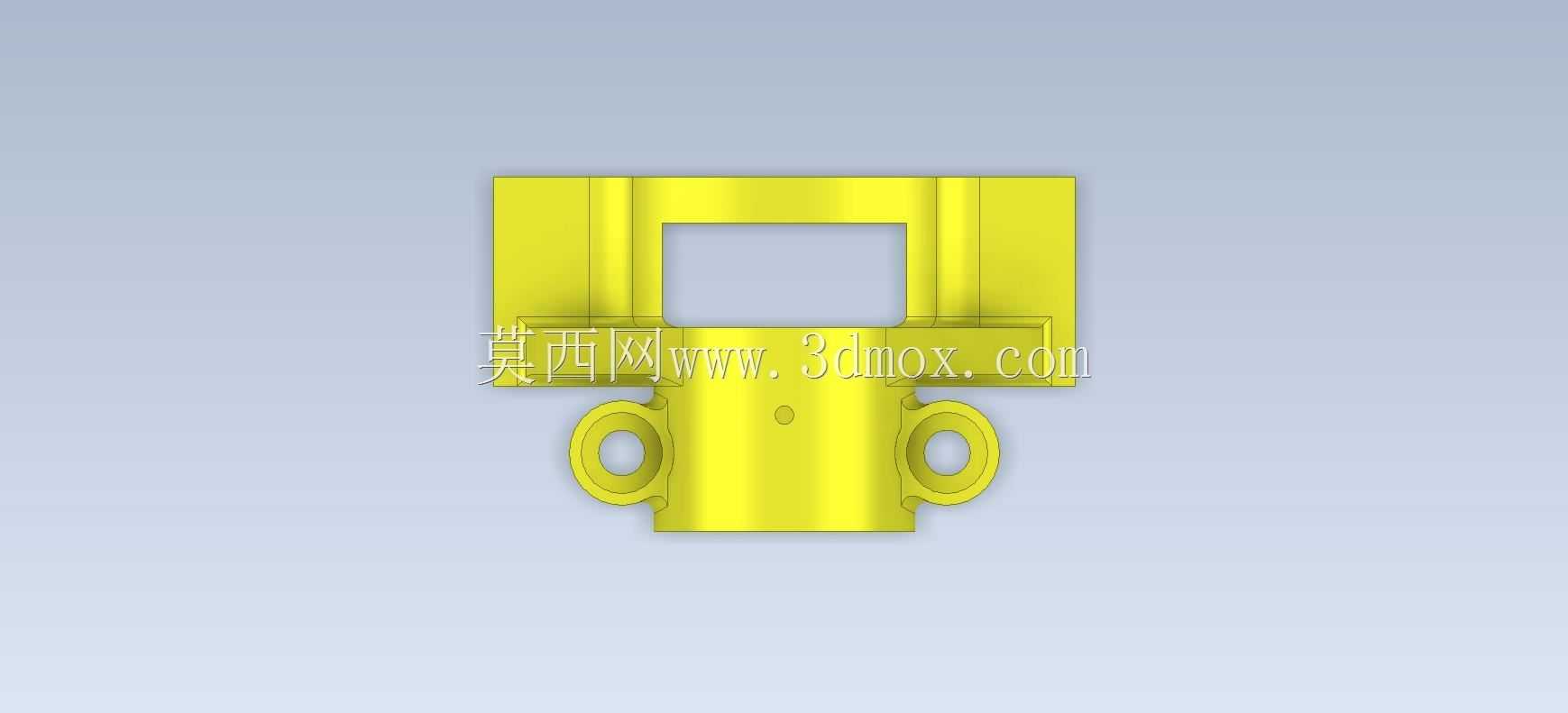

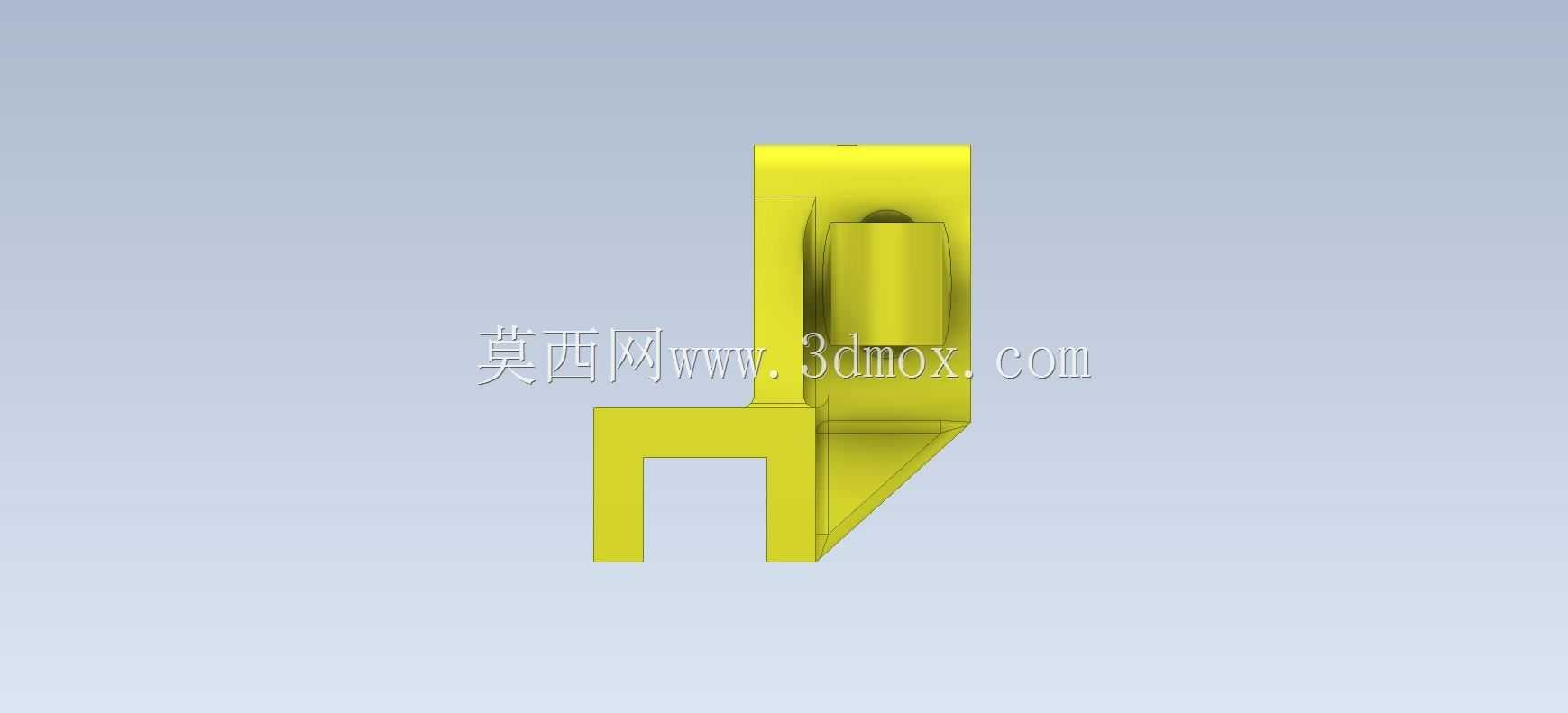

  下方的U型滑槽结构是与栅格板连接的安装位,滑槽的开口尺寸与栅格侧端的安装边匹配,可通过紧固件将栅格板与滑动座锁紧,当滑动座沿导向轴移动时,即可带动栅格同步完成位置调节。设计过程中优先保证导向套孔与滑槽安装面的平行度公差,若两者平行度超差,会导致滑动时导向轴与套孔出现偏磨,长期运行后间隙增大,直接影响栅格的调节精度;法兰盘上的安装孔采用长圆孔与圆孔组合的排布方式,既可以满足安装时的角度微调需求,也能保证锁紧后的连接强度,避免设备运行振动导致连接松动。从安装边界来看,法兰盘的外径决定了支架在机架端面的安装占用空间,两个导向套孔的中心距需匹配设备上导向轴的安装跨距,下方U型滑槽的底面到导向套孔中心的高度尺寸,决定了栅格安装后的工作面高度,

  设计时需与设备的物料输送面高度匹配,避免出现栅格与输送面干涉、或者间隙过大导致漏料的问题。这类支架的壁厚设计遵循等强度原则,受力较大的法兰根部、加强筋与支撑臂连接位置适当增加壁厚,非受力区域的壁厚做均匀减薄,在保证结构强度满足使用要求的前提下,尽可能降低零件的整体重量,减少滑动时的运动惯量,让调节操作更轻便。实际应用场景中,这类滑动支架也可拓展用于小型工装的滑动调节工位、检测设备的探头安装滑动座等场景,只要调整导向套孔的内径、滑槽的安装尺寸,即可适配不同直径的导向轴与不同规格的安装部件。建模过程中需重点关注各安装孔的位置度公差,尤其是导向套孔的同轴度,若两个套孔同轴度超差,穿装导向轴时会出现卡滞,甚至无法装配;

  法兰端面与导向套孔轴线的垂直度也需要严格控制,否则安装后支架会出现偏斜,导致滑动阻力增大,运行过程中出现异响、磨损加快的问题。U型滑槽的内侧宽度尺寸需设置合理的公差带,既要保证栅格安装边能顺利装入,也要避免间隙过大导致栅格安装后出现晃动,影响挡料、分选的精度。
