铣床导向定位连接座结构设计

项目分类:通用机械零部件 发布时间:2023-07-12 ID:698343
  • 铣床导向定位连接座结构设计
  • 铣床导向定位连接座结构设计
  • 铣床导向定位连接座结构设计
  • 铣床导向定位连接座结构设计
  • 铣床导向定位连接座结构设计

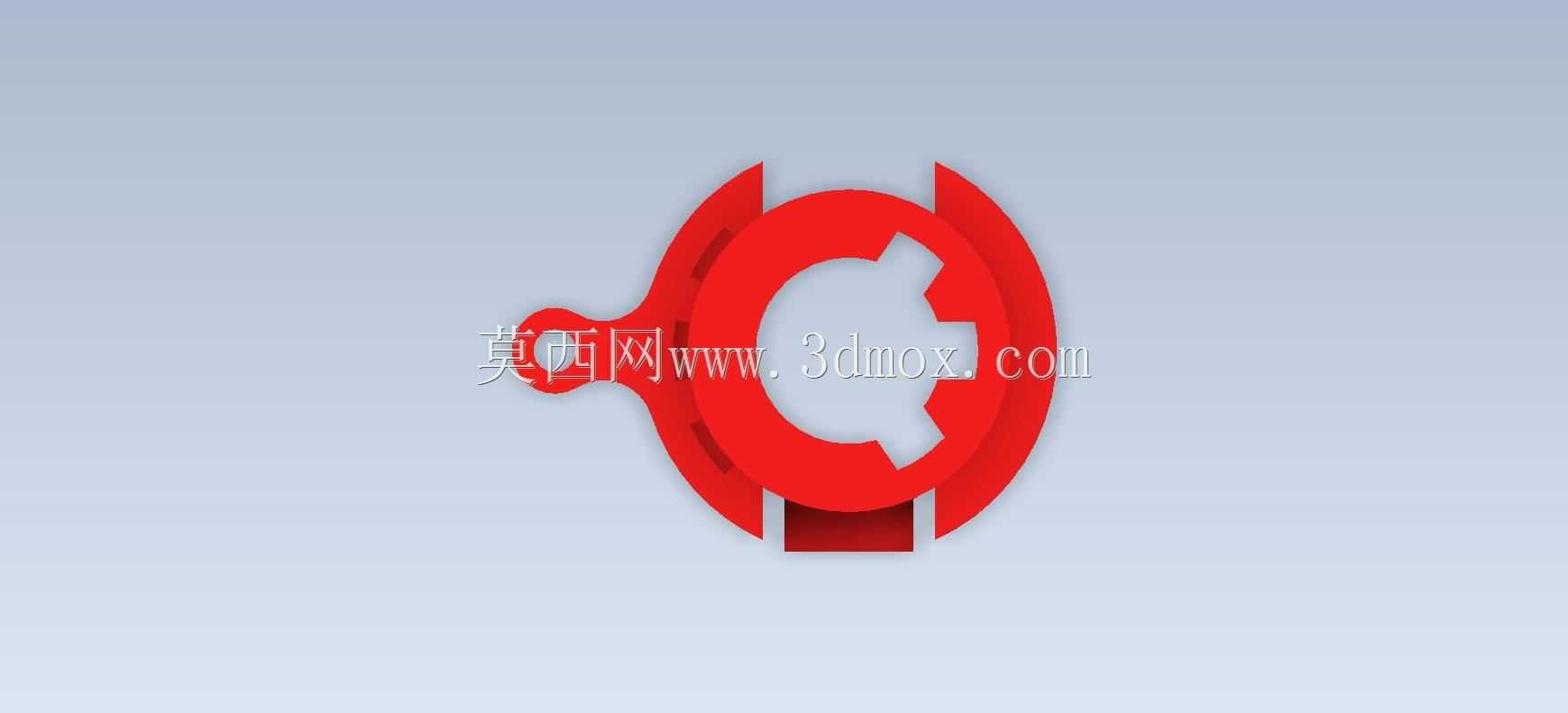

  这类导向连接座是小型铣床进给导向系统里的核心配套零件,主要承担铣头滑枕的行程导向、周向定位以及辅助锁紧的功能,在台式铣床、小型教学用铣削设备、简易数控改造铣床的滑枕进给单元中应用十分广泛。从实际装配场景来看,该零件套装在铣床的圆形导向立柱上,内孔与立柱外圆采用间隙配合,配合公差一般选H7/g6,保证滑座沿立柱上下移动时无卡滞,同时不会出现过大的径向晃动,避免铣削过程中因间隙过大产生振刀,影响工件加工表面质量。

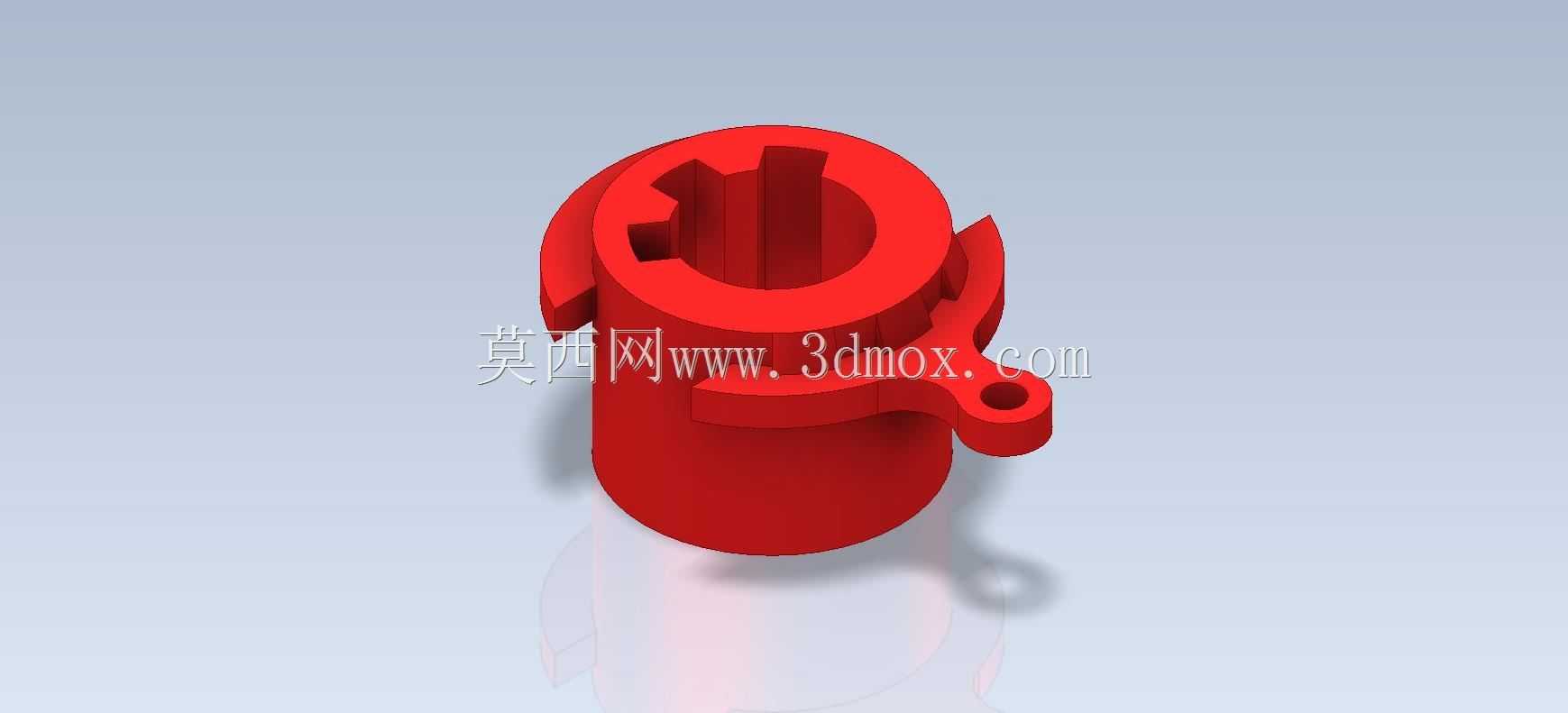

  零件主体采用回转类基体加侧向功能凸台的结构设计,主体为阶梯式圆筒结构,上端的环形凸缘用于安装滑枕的锁紧拨块,当需要固定铣头加工高度时,拨块卡入凸缘内侧的缺口槽内,旋转锁紧手柄即可带动环形压圈收紧,实现滑座与导向立柱的无相对滑动锁紧。内孔壁上开设的轴向通槽是导向键的安装位,导向键通过螺钉固定在槽内,与立柱上的轴向键槽配合,限制滑座绕立柱的周向转动,保证铣头进给方向始终与工作台面保持垂直,避免加工斜面、垂直孔时出现角度偏差。

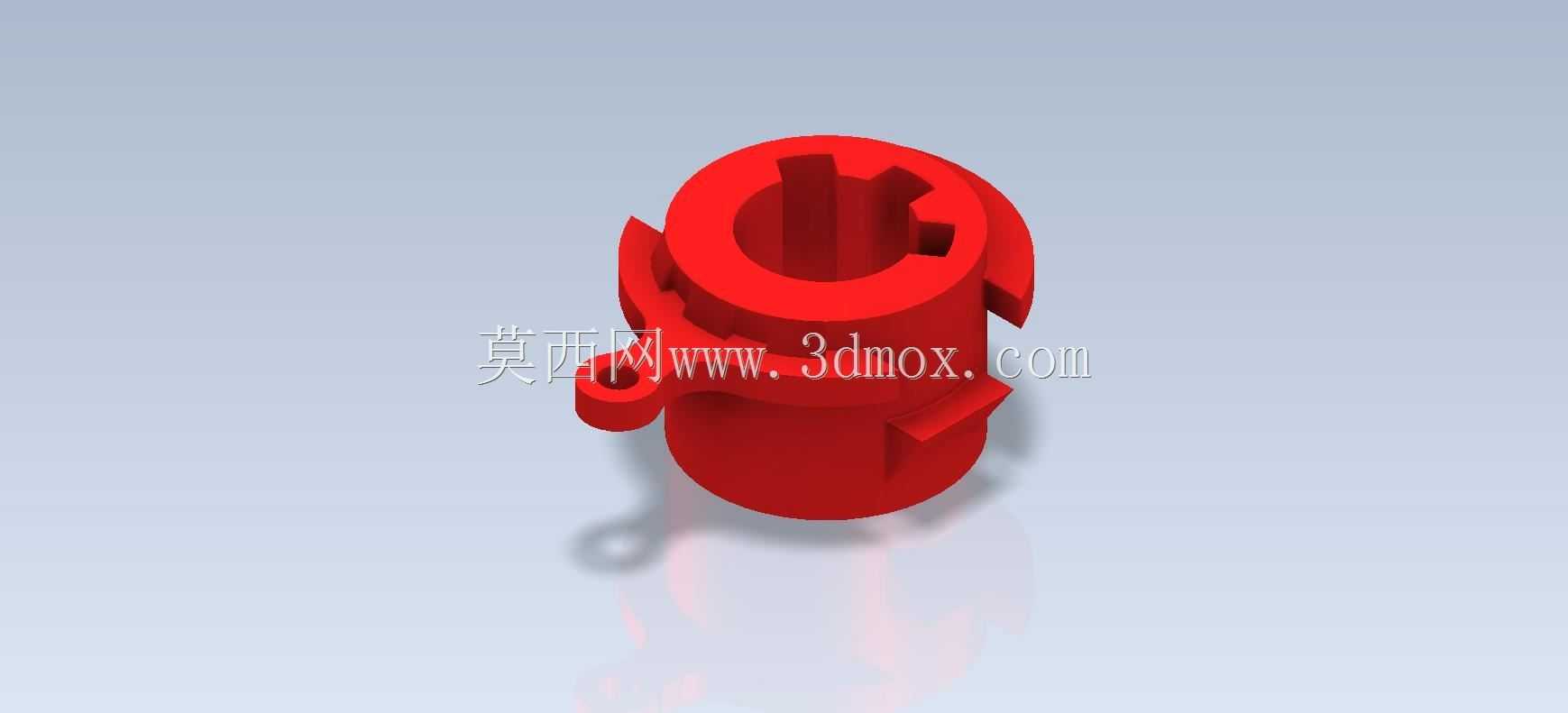

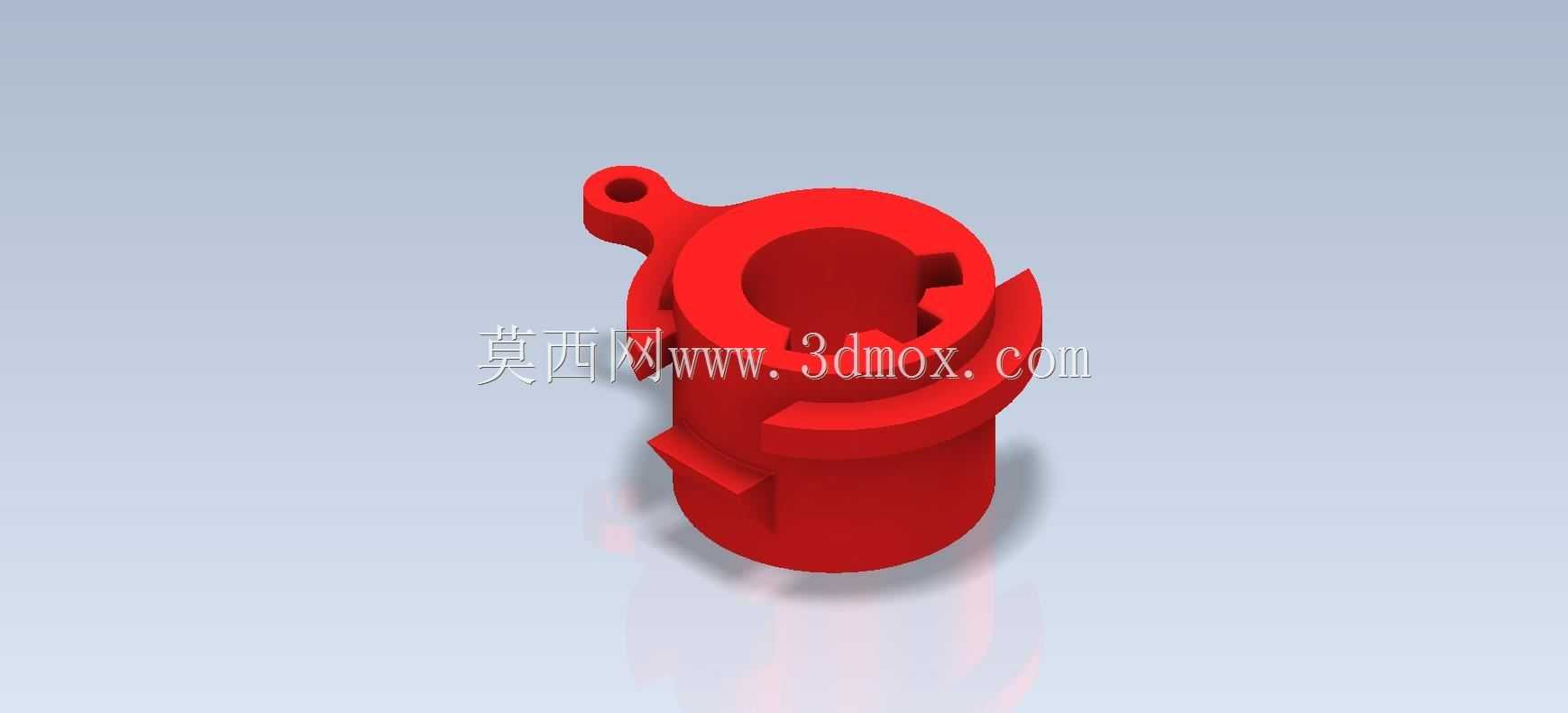

  侧向伸出的带孔凸耳是行程限位触发块的安装位,凸耳上的通孔用于安装限位螺钉或者行程开关碰块,当滑座沿立柱移动到上下极限位置时,碰块触发行程开关切断进给电机电源,防止滑座超程撞击机身或者铣头碰撞工作台,造成设备损坏或者加工事故。圆筒外壁上均匀分布的三个径向凸台是滑枕安装板的连接位,凸台上加工有螺纹孔,用于将滑枕进给拖板固定在该连接座上,三个凸台呈120度分布的设计,相比传统的两螺栓连接,受力更均匀,能承受更大的铣削径向切削力,在进行钢件粗铣、大进给量切削时,连接部位不会出现应力集中导致的变形或者螺栓断裂问题。

  从安装边界尺寸来看,这类零件的内孔直径一般根据配套铣床的立柱直径设计,常见规格为60mm、80mm两种,对应不同型号的小型铣床,主体圆筒的外径比内孔大20-25mm,保证足够的壁厚承受切削载荷,整体高度一般在80-100mm,既保证足够的导向配合长度,避免导向长度过短导致的滑座歪斜,又不会占用过多的立柱有效行程。侧向凸耳的伸出长度控制在30mm以内,避免凸耳过长在滑座移动时与机身的其他管线、防护罩发生干涉,凸耳上的安装孔直径一般为6mm或者8mm,适配标准的行程开关安装螺钉规格。

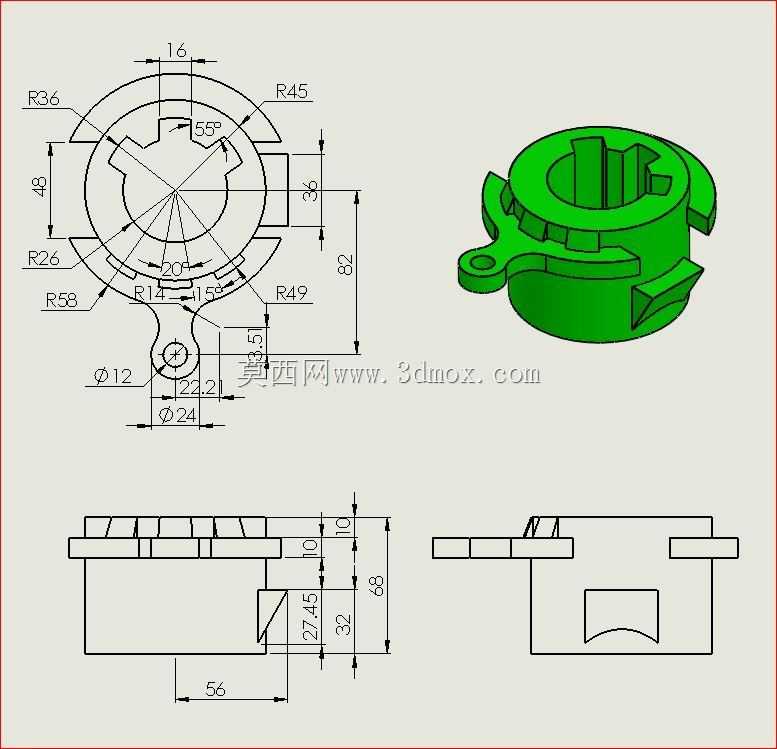

  设计过程中需要重点考虑几个工程细节:首先是内孔与导向键槽的形位公差,键槽相对于内孔轴线的对称度公差要控制在0.02mm以内,否则安装导向键后会出现滑动卡滞,长期使用还会出现键槽单侧磨损,导致导向精度下降;其次是三个安装凸台的端面平面度,要保证三个凸台的安装面处于同一平面,平面度公差不超过0.01mm,否则滑枕拖板安装后会出现倾斜,导致铣头主轴与工作台面不垂直,加工出的工件平面度、垂直度超差;另外,零件的壁厚要均匀,避免注塑或者铸造加工时出现缩孔、变形,主体圆筒的壁厚保持在10-12mm,凸台位置的壁厚与主体壁厚差不超过3mm,减少加工过程中的内应力残留,提升零件的长期使用稳定性。

  在实际使用场景中,这类零件除了应用在铣床设备上,经过尺寸调整后也可以适配在钻床、攻丝机等需要沿圆柱立柱升降导向的设备上,只需要调整内孔直径、凸台安装孔的位置尺寸,就可以快速适配不同设备的安装需求,属于通用性较强的导向类机械零件。建模过程中采用回转特征加拉伸切除的方式构建主体,再通过阵列特征生成三个径向安装凸台,最后添加倒角、圆角等工艺特征,所有棱边都做R1-R2的圆角处理,避免安装时划伤操作人员,同时减少应力集中,提升零件的抗冲击性能。
