带双安装孔槽型定位连接构件

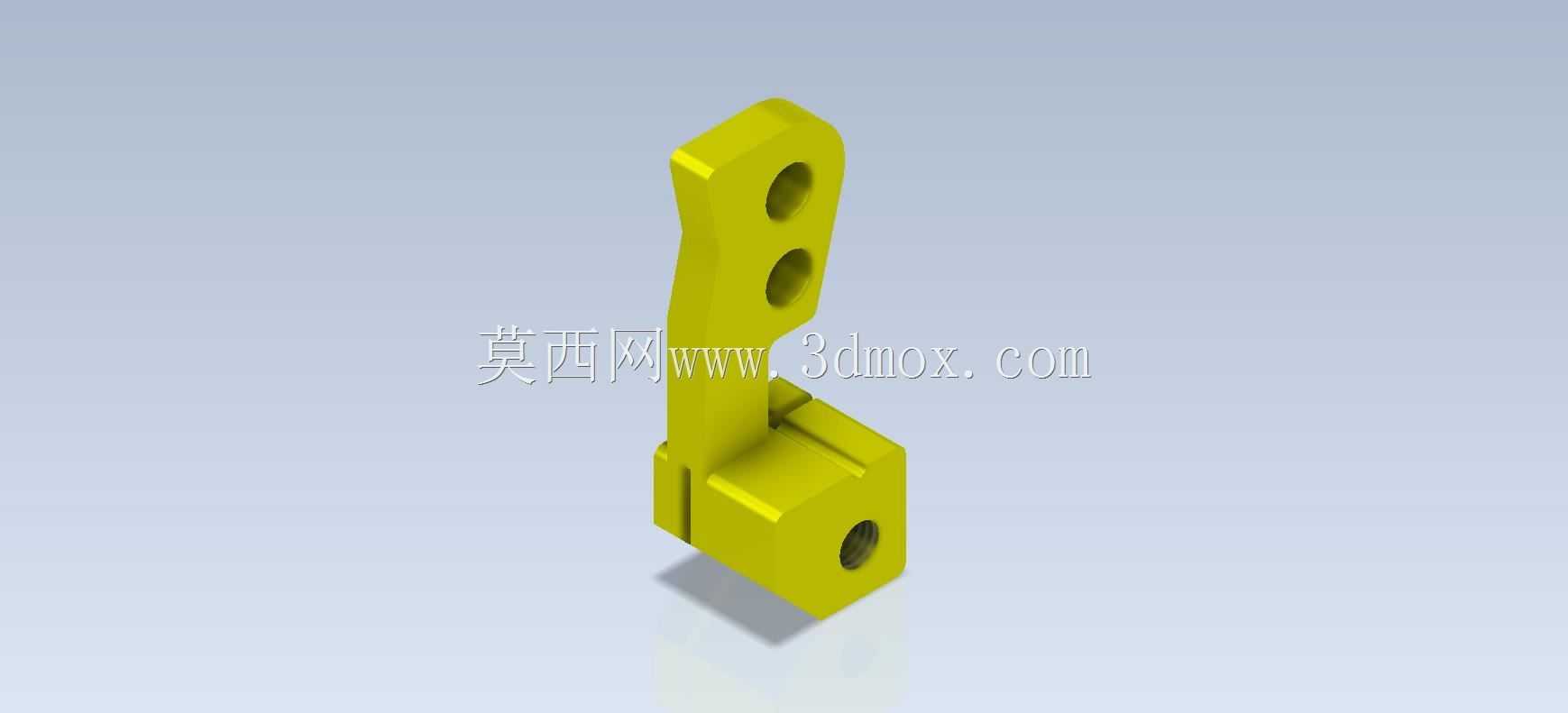

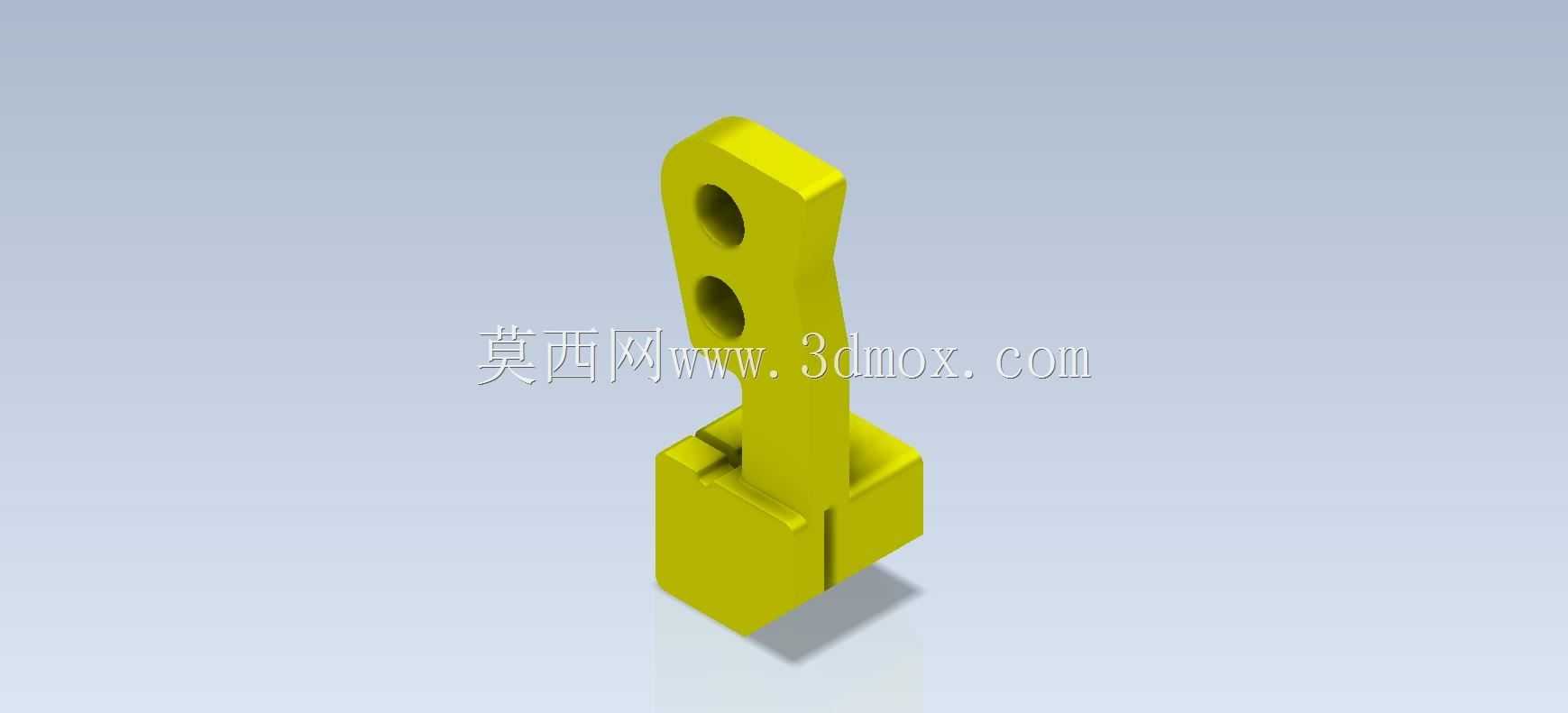

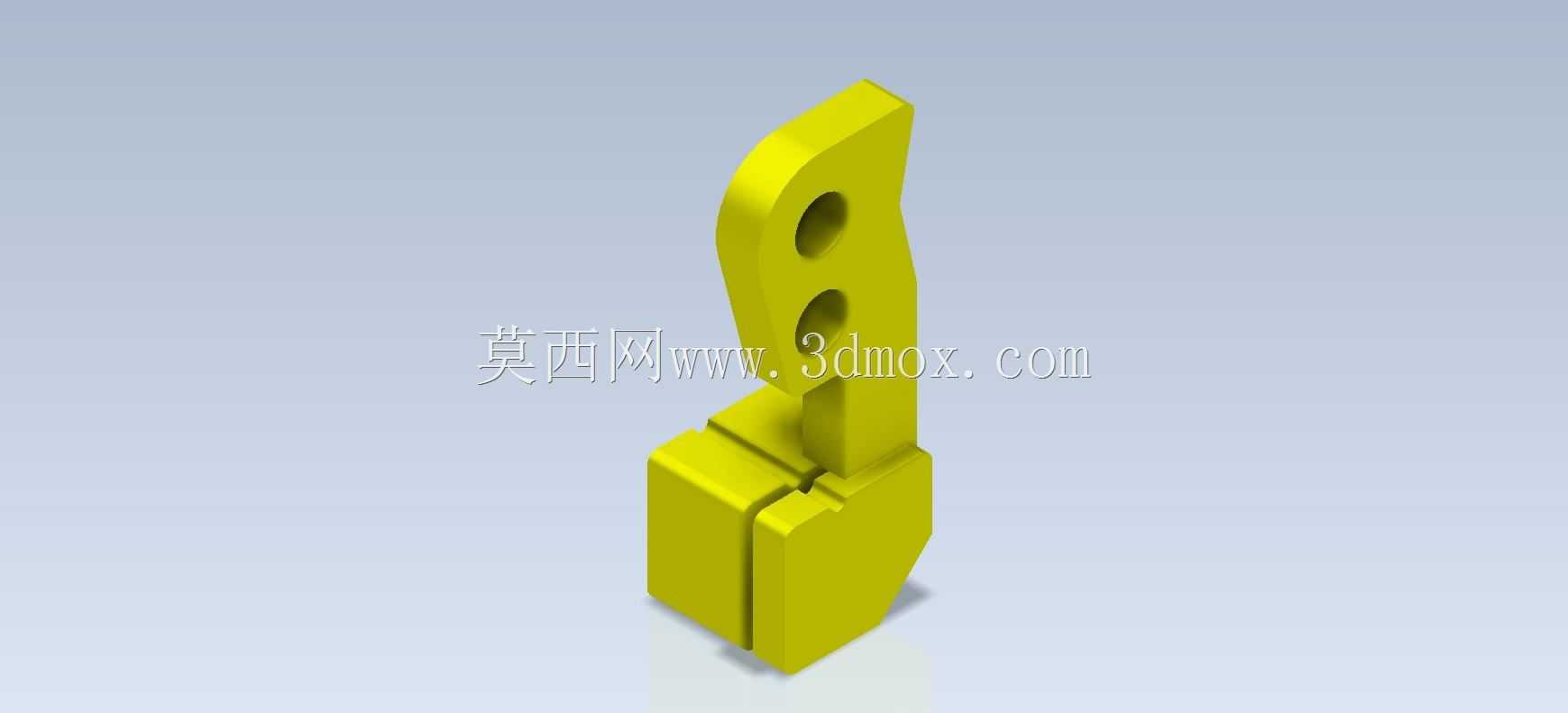

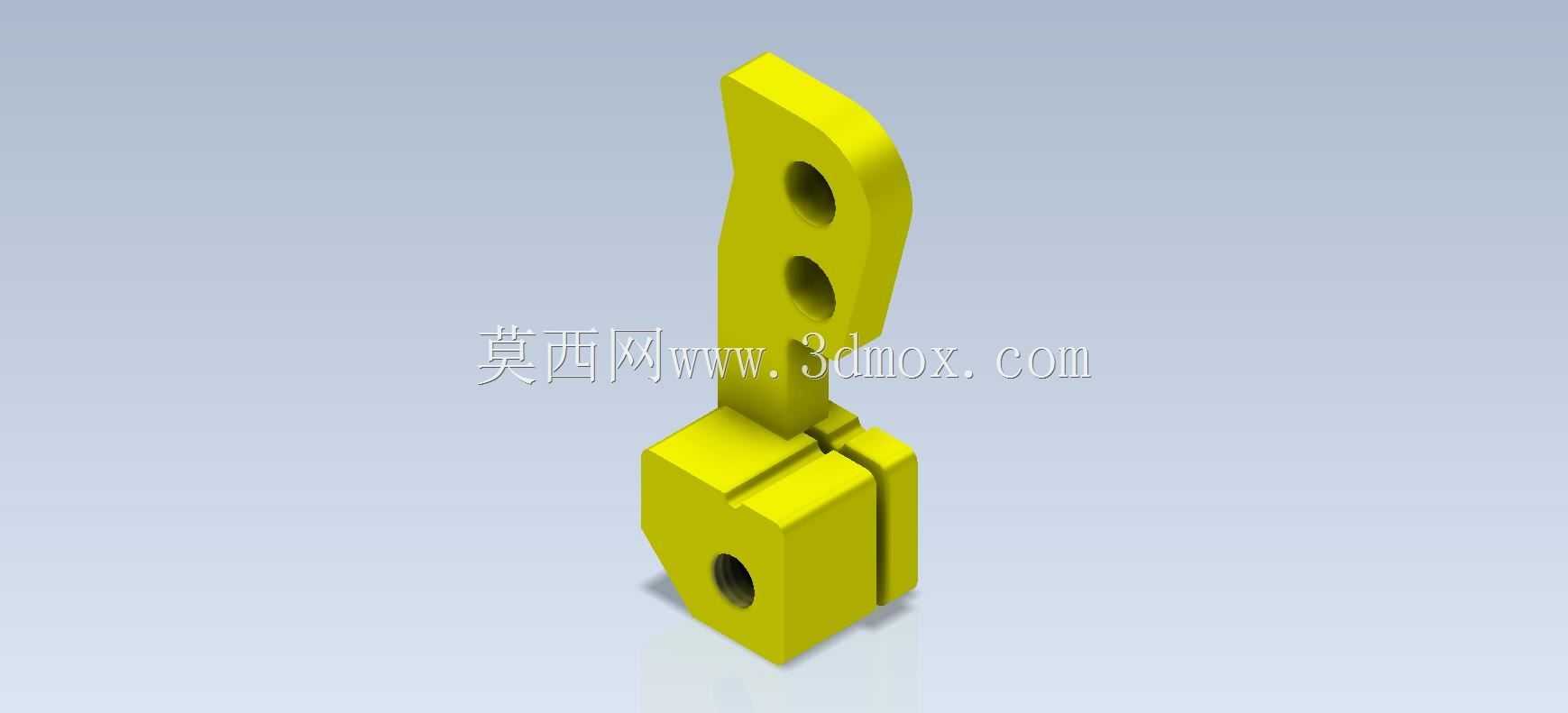

　　在小型工装夹具、轻工自动化输送线的侧装定位模块里，这类带双安装孔的槽型连接构件是很常见的受力小件，日常主要承担两个方向的限位与载荷传递作用：竖直段的两个通孔用于穿装螺栓，将构件固定在设备的立式安装基板上，底部的开槽结构则用来卡接配套的拨杆、挡块或者输送载具的定位销，实现工位间的精准位置限定。从实际使用场景来看，这类零件大多用在载荷不大但定位精度要求较高的工位，比如电子元器件组装线的工件挡停、小型包装设备的料道位置调整，还有手动工装的快速卡位结构，工作时承受的主要是间歇性的径向挤压力和少量的轴向剪切力，不会出现持续的大载荷冲击，所以材质一般选用普通45号钢或者硬质铝合金即可满足强度需求，表面做发黑或者阳极氧化处理就能应对常规车间的防锈要求。

　　设计这类构件的时候，首先要匹配安装边界的尺寸限制：竖直段的两个安装孔中心距需要和设备基板上的预留孔位完全对应，孔的直径要比选用的固定螺栓大0.2到0.5毫米，方便安装时微调位置，避免孔位偏差导致装不上的问题；竖直段的轮廓做了弧形过渡，不是直上直下的矩形结构，一方面是为了避开相邻位置的其他运动部件，减少安装时的空间干涉，另一方面弧形的轮廓能分散安装孔位置的应力集中，避免螺栓拧紧时或者受侧向力时，孔边出现应力开裂的情况。底部的开槽宽度要比被卡接的零件尺寸大0.1到0.3毫米，保证卡接的时候不会卡滞，同时开槽的深度要足够，确保被连接件不会在工作过程中从槽内脱出；底部的方块结构做了切角处理，除了减少零件本身的重量，也能在安装时避让基板上的焊缝或者安装凸台，让构件的安装面能完全贴紧基板，不会出现安装倾斜的问题。

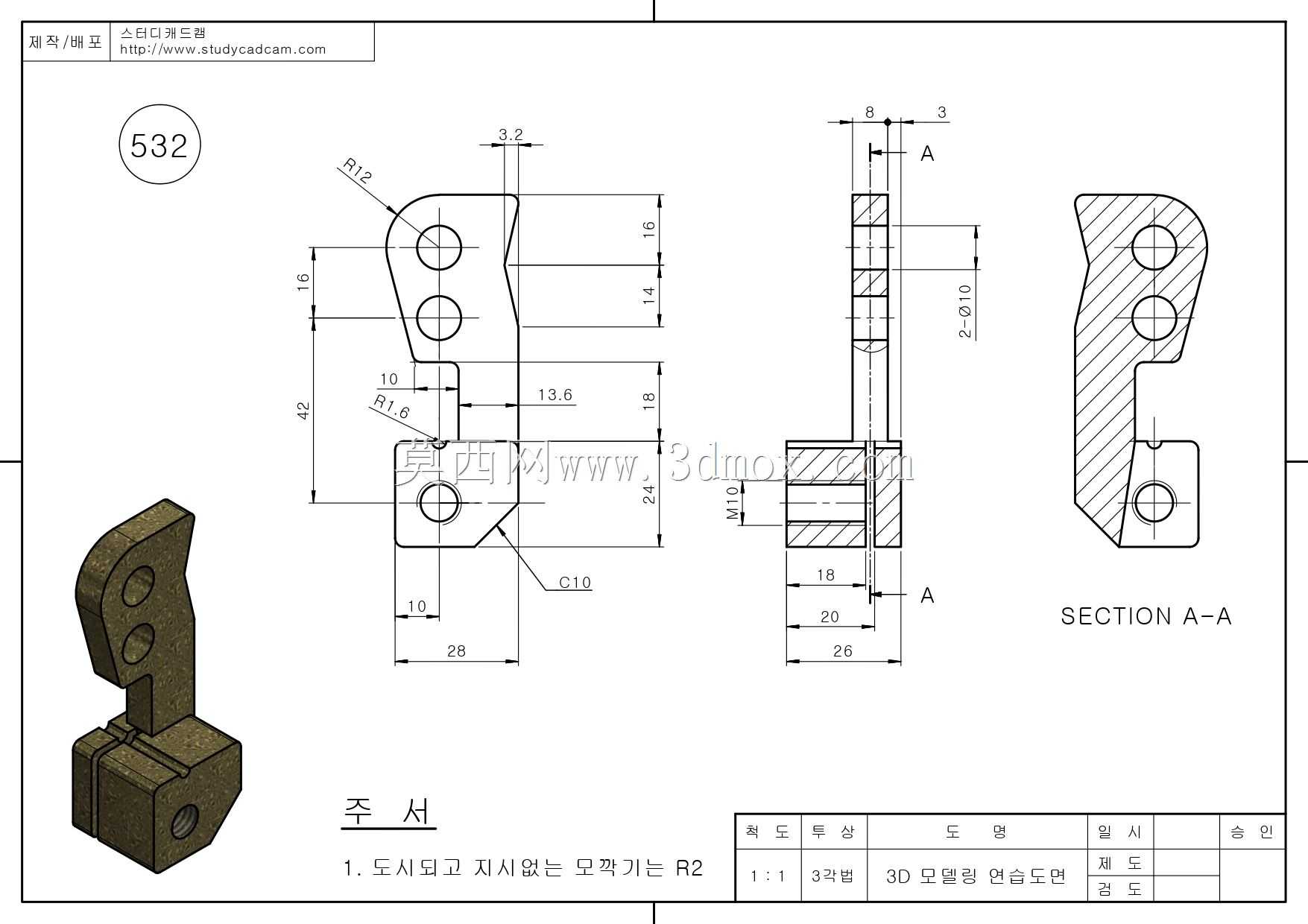

　　从建模的逻辑来看，这类零件属于典型的拉伸加切除特征组合，首先要确定整体的安装基准面，一般选底部方块的下表面作为第一安装基准，先拉伸做出底部的方块基体，再向上拉伸做出竖直的连接臂，之后在竖直臂上切除出两个安装通孔，在底部方块上切除出定位卡槽，最后对所有的锐边做0.5到1毫米的倒角处理，避免加工和安装时割手，同时减少应力集中。需要注意的是，竖直臂和底部方块的连接位置要做圆角过渡，这个位置是整个零件受力最大的区域，直角过渡很容易在受冲击时出现断裂，圆角半径一般取壁厚的0.3到0.5倍，既能保证强度，也不会因为圆角过大影响相邻零件的安装。

　　实际选型使用的时候，要先确认安装位置的空间余量：竖直方向的总高度不能超过周边运动部件的最低行程位置，避免零件安装后和运动件发生碰撞；水平方向的宽度要保证安装后，两侧至少留出2毫米以上的操作空间，方便用扳手拧紧固定螺栓。底部卡槽的位置精度要控制在0.1毫米以内，因为这个尺寸直接决定了被定位零件的停止位置，如果偏差过大，会导致后续工位的加工或者组装出现位置偏差，影响整线的运行精度。另外，这类零件如果用在经常需要调整位置的工位，安装孔可以设计成长圆孔，方便小范围调整安装位置，不需要重新在基板上打孔，适配不同规格工件的定位需求；如果是固定工位不需要调整，就用圆孔即可，安装后的刚性更好，定位精度更稳定。
