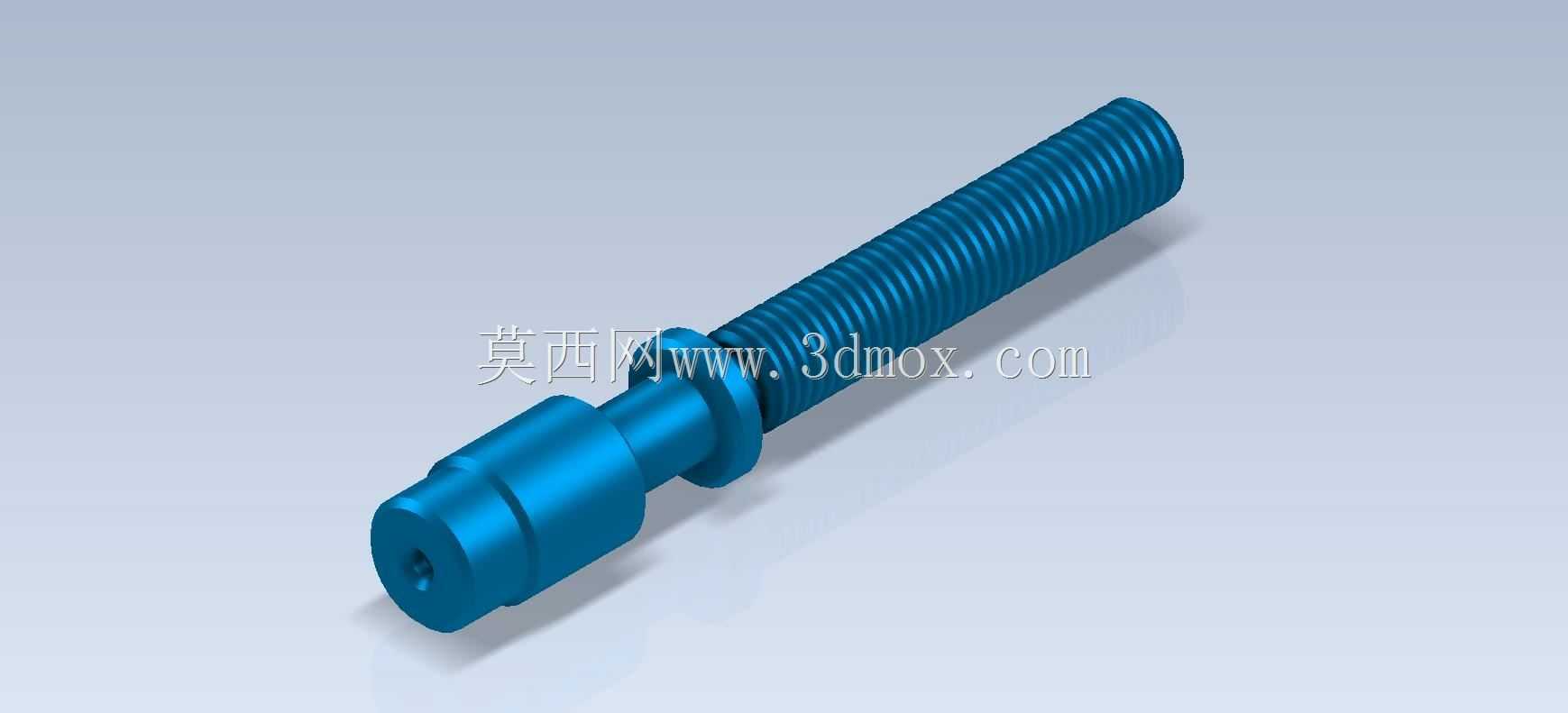

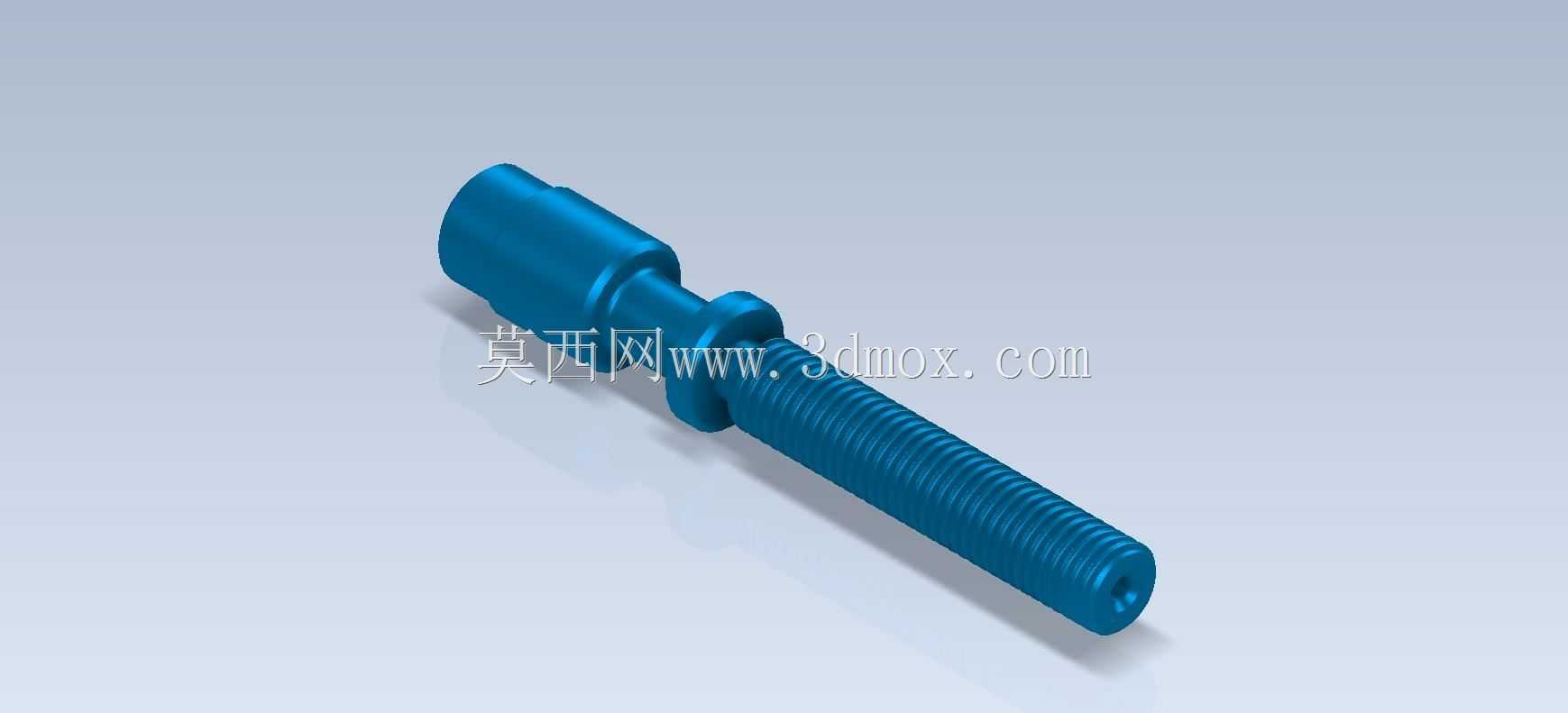

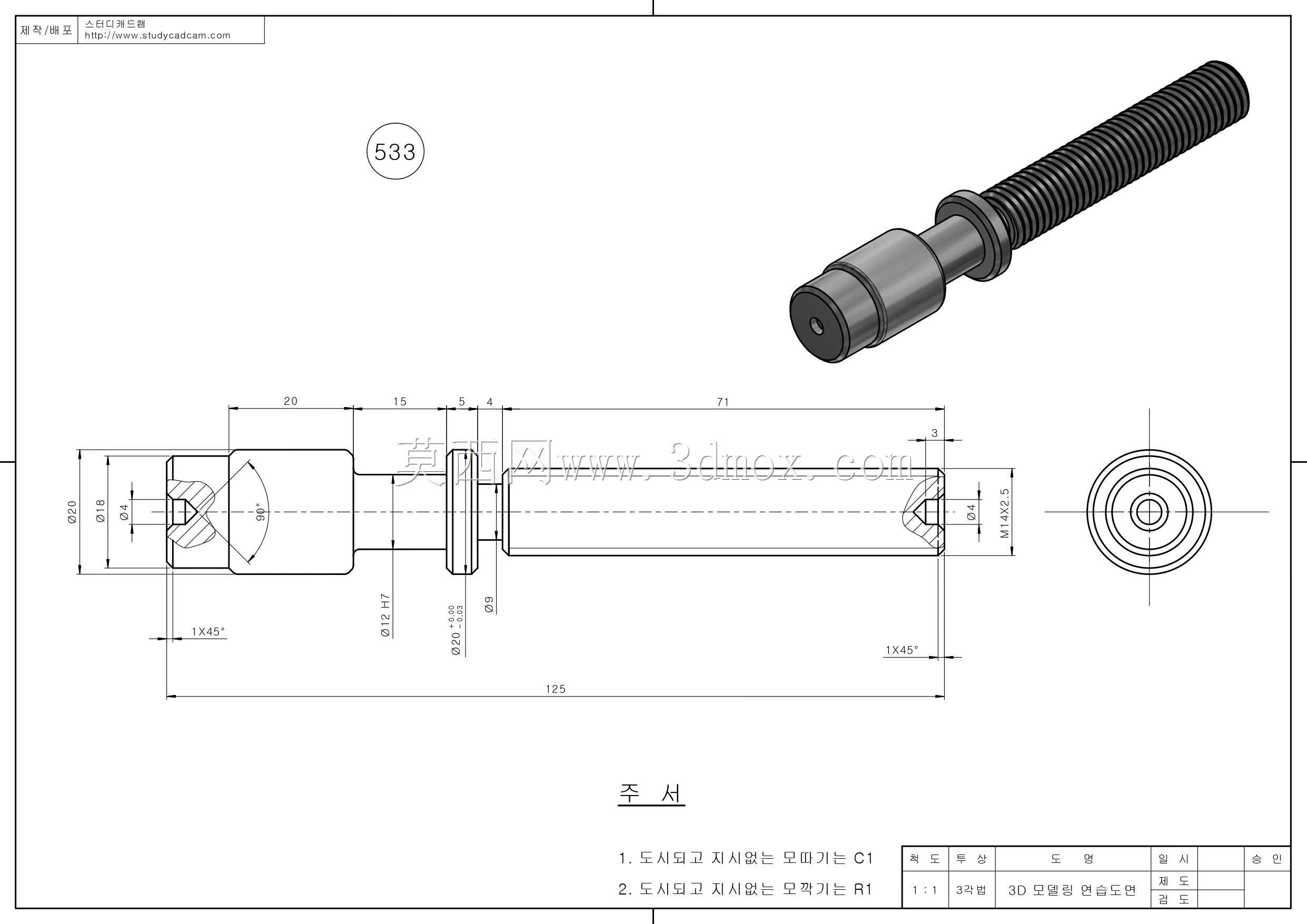

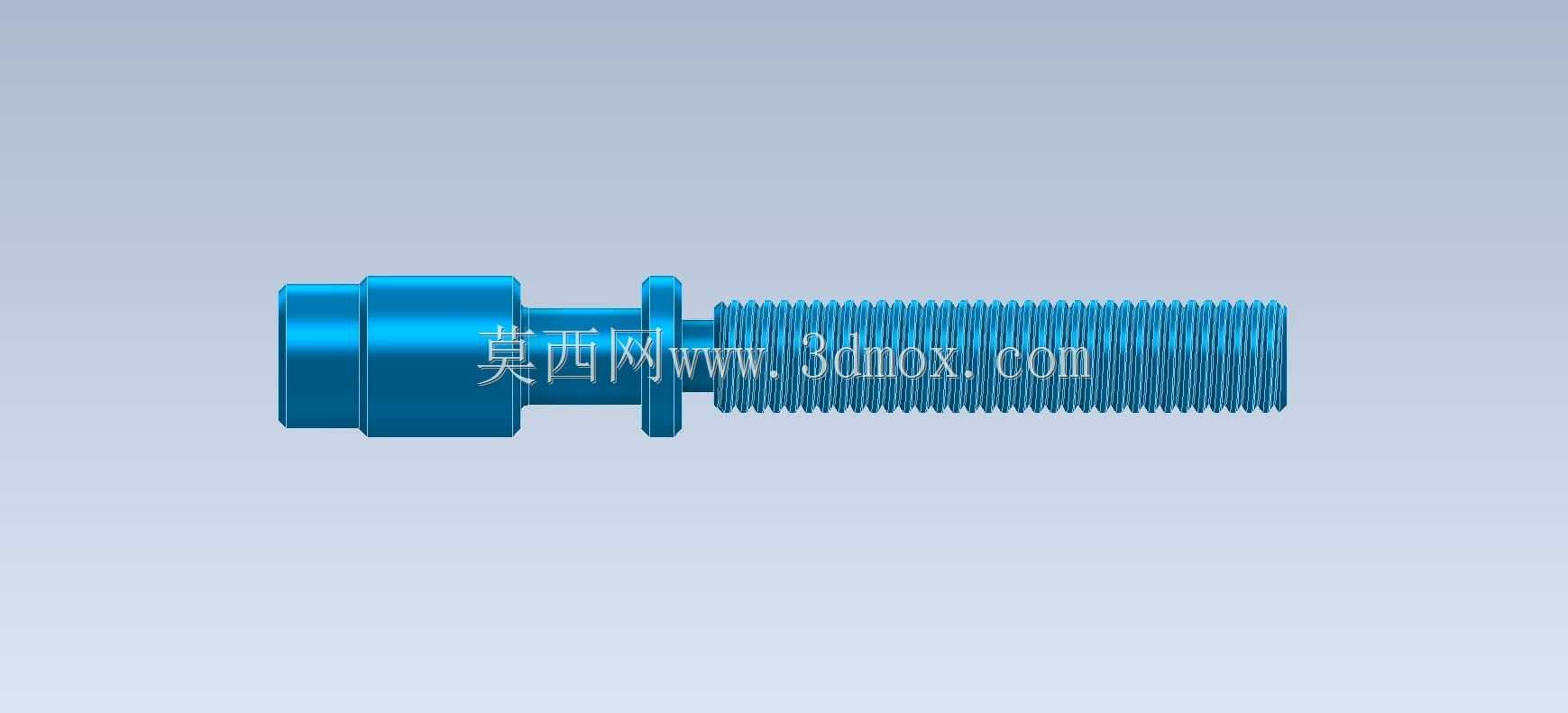

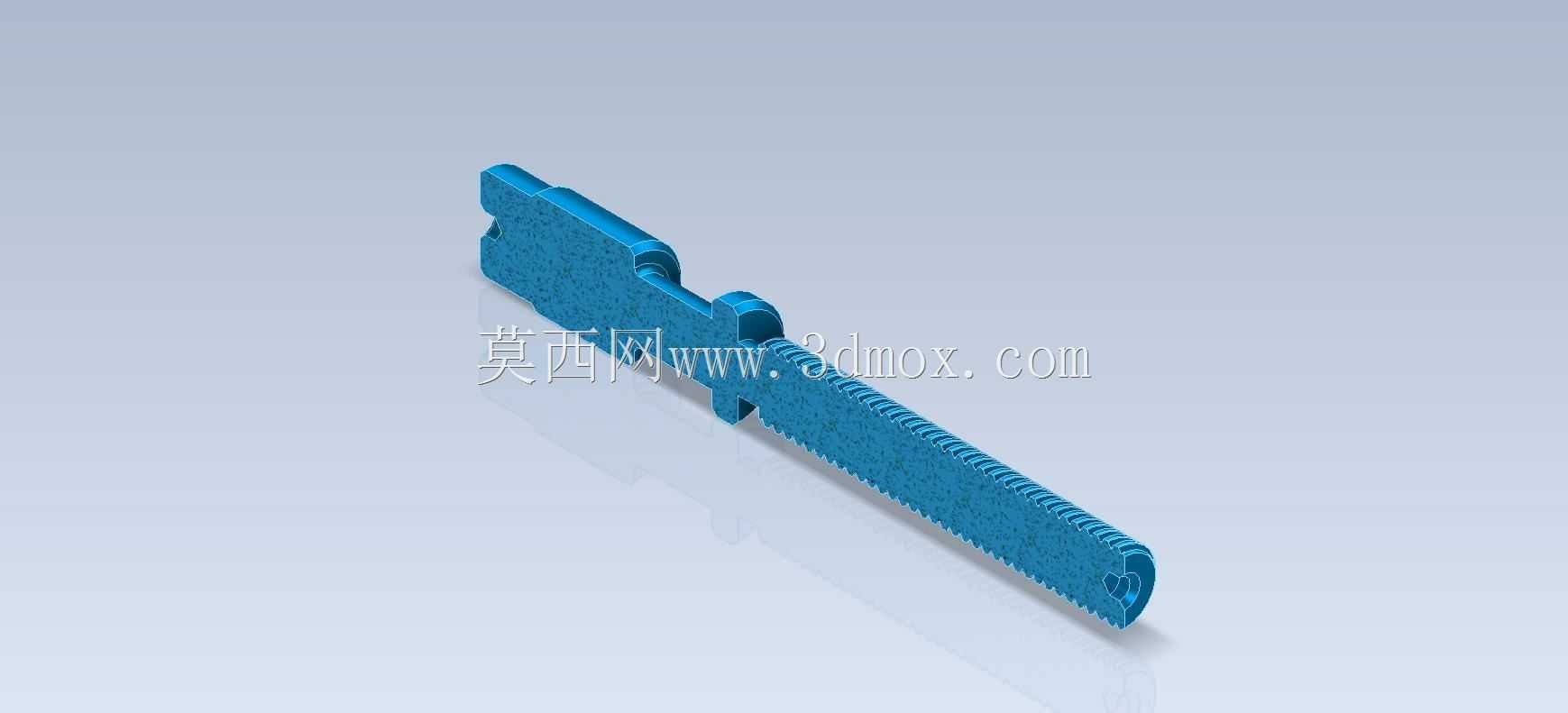

带定位轴段外螺纹连接销轴结构

　　这类带轴肩定位的外螺纹销轴，在轻工自动化输送线、小型工装夹具、通用机械设备的铰接点位应用十分普遍，日常做结构设计时，这类零件属于最常接触的基础连接件，很多新手建模时容易忽略轴段配合的公差预留、螺纹收尾的结构处理，做出来的模型往往和实际加工、装配需求脱节。从实际使用场景来看，这类零件一端的光轴定位段，主要用来穿装铰接的活动构件，比如输送线的摆臂铰接点、工装夹具的压臂转动位、小型设备的门板连接铰链位，光轴段的直径公差一般会取h7或者g6，和配套的轴套、铰接孔形成间隙配合，保证活动构件转动顺畅不会卡滞，同时轴肩的位置是核心定位基准，装配时轴肩端面会贴紧其中一侧的安装面，限制销轴的轴向窜动，避免铰接点位出现错位偏移。

　　中间的退刀槽结构是设计时必须考虑的细节，很多新手建模会直接把光轴段和螺纹段连在一起，忽略退刀槽的存在，实际车削加工螺纹的时候，没有退刀槽就会出现螺纹收尾不完整、装配时螺母无法拧到轴肩位置的问题，退刀槽的宽度一般要比配套螺母的倒角宽度大1到2毫米，深度要比螺纹牙底深0.2毫米左右，既给车刀留出退刀空间，也能避免螺纹和光轴段的衔接处出现应力集中，减少零件受交变载荷时断裂的风险。尾部的全螺纹段主要用来装配套的锁紧螺母或者防松垫片，装配的时候螺母拧紧后会把另一侧的安装构件压紧，和头部的轴肩配合把整个铰接点位的构件轴向锁死，不会出现销轴脱出的问题，螺纹段的长度要根据实际叠装的构件总厚度来确定，要保证螺母拧紧后至少露出2到3个螺距，

　　方便后续维护时检查锁紧状态，也能避免螺纹长度不够导致锁不紧的问题。头部的带孔圆柱段是这类销轴的拆装受力位，那个径向的小孔是用来穿装开口销或者拆装拉杆的，日常设备维护拆卸的时候，可以用撬棍穿过小孔把销轴从铰接孔里撬出来，不需要用锤子直接敲击销轴端面，避免把螺纹段砸变形，部分需要防松的场景下，也可以在小孔里穿装钢丝，和旁边的固定构件连在一起，防止销轴转动或者轴向窜动。从建模的设计思路来看，做这类零件首先要确定核心的配合尺寸，也就是光轴段的直径，这个尺寸是和铰接孔的尺寸直接匹配的，确定光轴直径之后，轴肩的直径一般要比光轴段大3到5毫米，保证足够的压紧接触面积，不会因为压紧力太大压坏安装构件的表面。光轴段的长度要根据铰接的活动构件厚度来定，要保证活动构件装上去之后，端面和轴肩之间留0.1到0.2毫米的间隙，避免转动的时候出现摩擦卡滞。螺纹段的公称直径一般和光轴段保持一致，不需要做变径处理，减少加工的工序难度，螺距优先选标准粗牙螺距，通用性更强，市面上配套的螺母、垫片都能直接采购，不需要定制。安装边界方面，这类销轴装配的时候，要保证铰接孔的同轴度控制在0.05毫米以内，不然穿装的时候会出现卡滞，转动的时候也会出现别劲的问题，加快轴套和销轴的磨损。轴肩对应的安装面要做平，平面度控制在0.03毫米以内，不然锁紧之后销轴会出现倾斜，导致铰接点位转动不畅。另外设计的时候还要考虑零件的受力情况，如果是用在有冲击载荷的点位，比如冲压设备的送料摆臂铰接位，

　　材料一般选45号钢做调质处理，硬度控制在HB220到250之间，光轴段的表面可以做高频淬火，提升耐磨性能，延长使用寿命；如果是用在普通的轻载点位，比如小型设备的门板铰链，用普通的Q235材料做镀锌处理就足够满足使用需求，成本也更低。很多新手做这类零件建模的时候，容易把螺纹的牙型做的过于精细，实际上做装配建模的时候，螺纹段只需要用装饰螺纹线表示就足够，不需要把每一圈牙型都建模出来，不然会占用太多的装配体资源，导致整个装配体打开、旋转的时候卡顿，只有在做零件的工程图或者加工仿真的时候，才需要把真实的螺纹牙型做出来。另外还要注意头部小孔的位置，小孔的中心要和销轴的轴线垂直，距离销轴头部端面的距离要保证有足够的强度，不能太靠近端面，不然拆装撬的时候容易把头部撑裂。
