多折边组合式金属钣金拼接构件

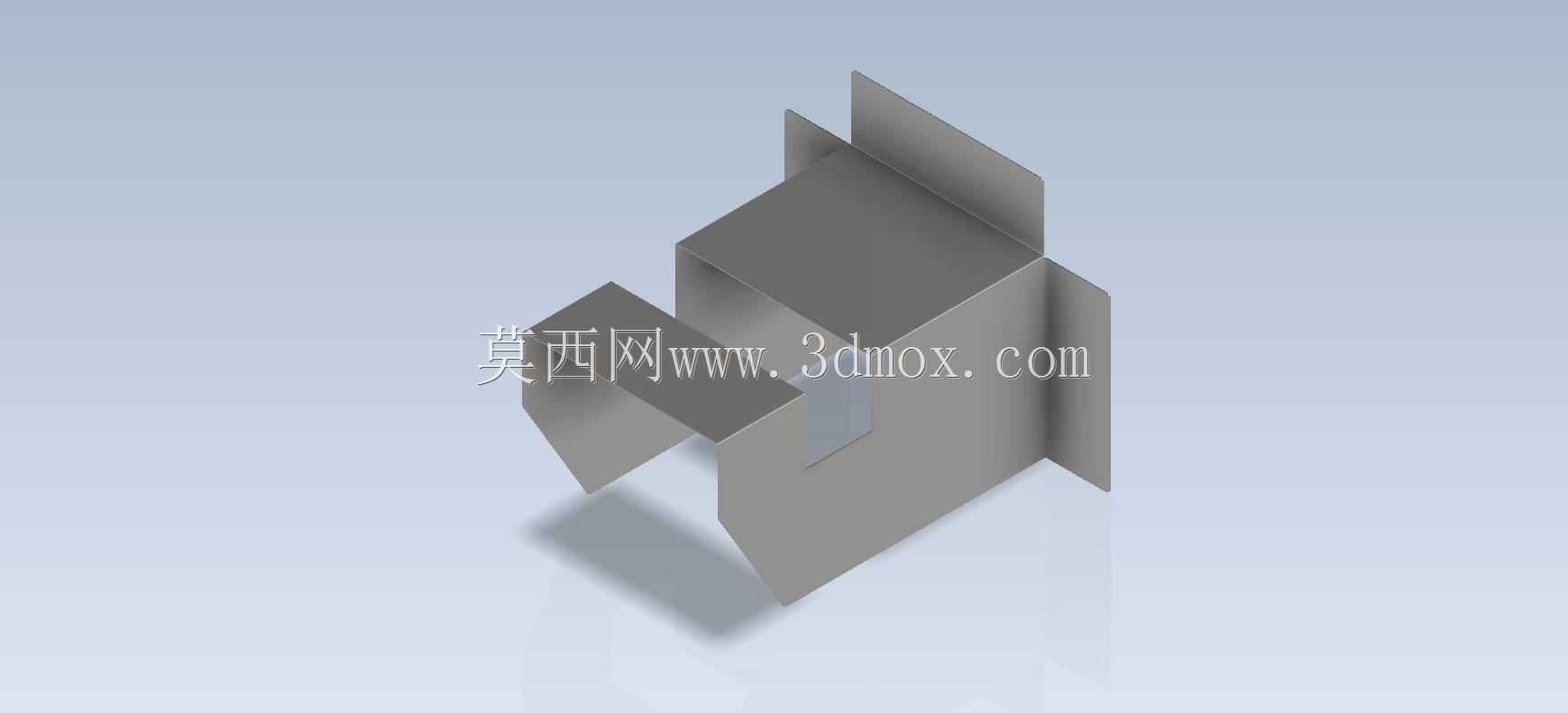

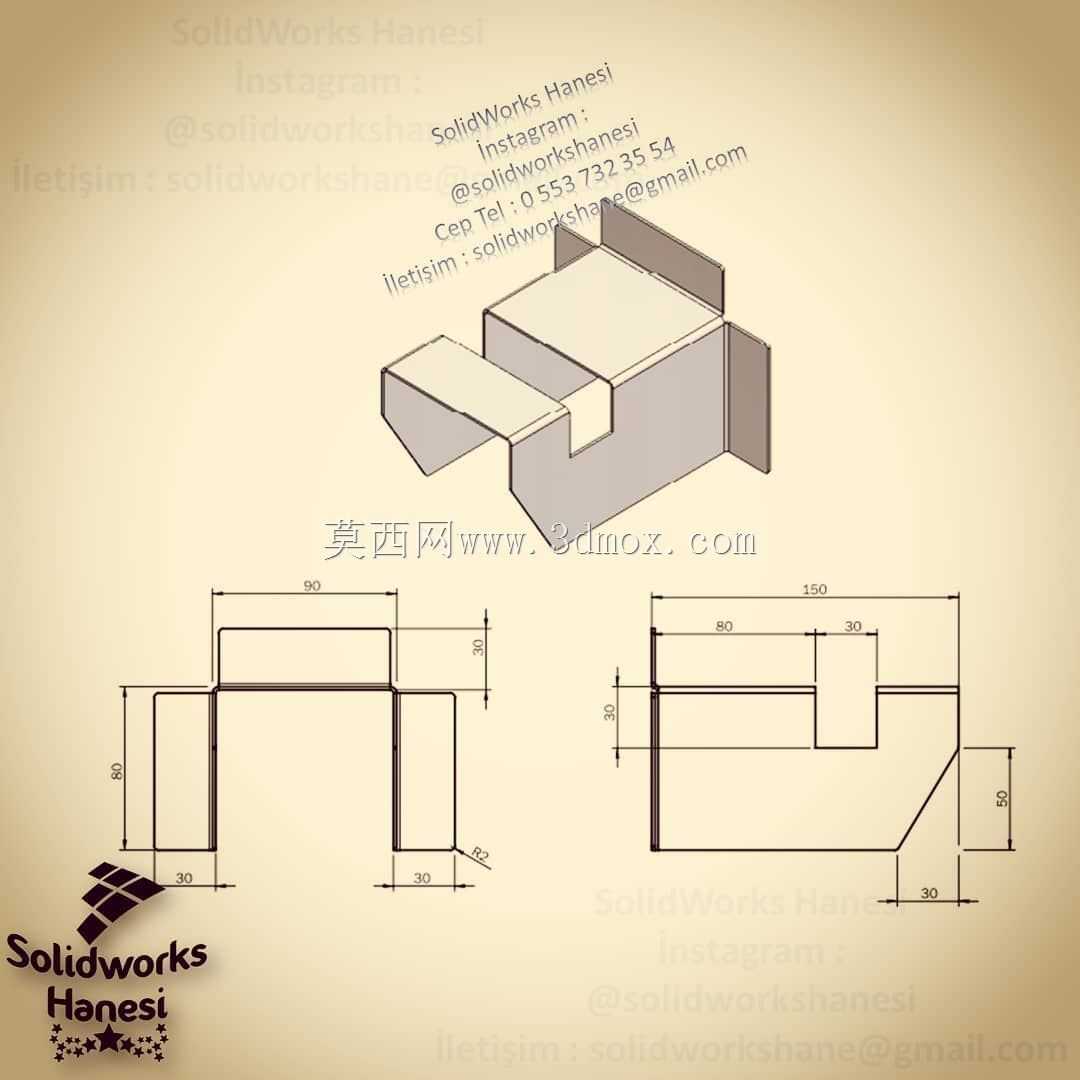

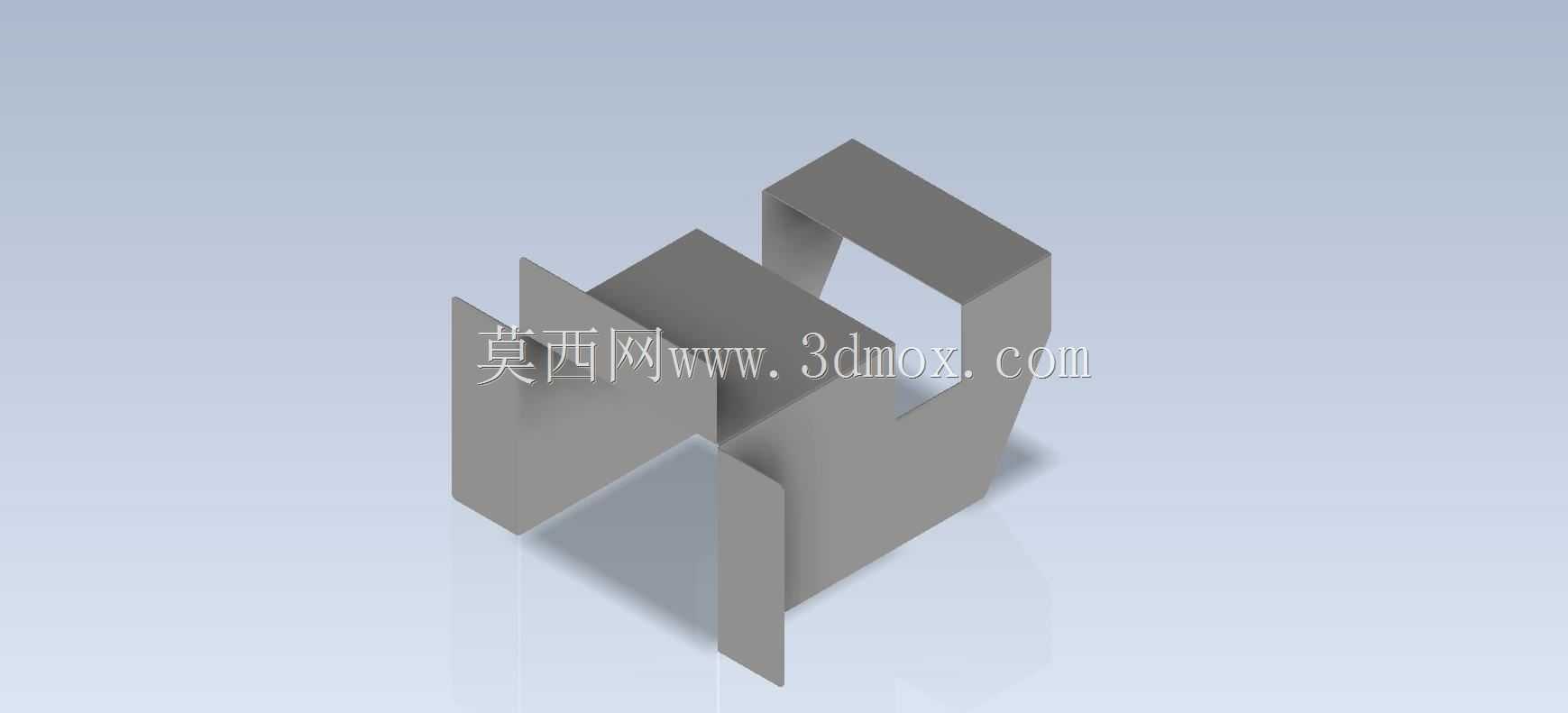

　　这类多折边组合钣金构件，在日常的设备护罩、小型机柜内分隔支撑、非标设备的走线托架场景里十分常见，很多刚接触钣金设计的从业者，往往容易忽略折边之间的干涉问题，以及不同折弯方向下的板材展开余量计算，这个构件刚好把多个方向的垂直折边、嵌套插接结构整合到一起，能很好地练习空间折弯顺序的排布逻辑。从实际使用场景来看，这类构件不需要额外的焊接或者紧固件连接，依靠折边之间的互相卡合就能形成稳定的框架结构，在一些需要快速拆装的小型设备内部支撑场景里，能省去不少装配工时，同时板材本身的折边还能起到加强筋的作用，不需要额外焊接加强筋就能提升整体的结构刚性，避免薄板材受力后出现翘曲变形。设计这类构件的时候，首先要确定每一段折边的内R角，

　　常规冷轧钢板折弯时的内R一般取板材厚度的0.5到1倍，要是R角选得太小，折弯处容易出现板材开裂的问题，R角太大又会导致拼接位置出现明显的缝隙，影响装配精度。其次要考虑折弯的先后顺序，要是先折内侧的小折边，后续折外侧大边的时候，折弯机的上模或者下模就会和已经折好的边发生碰撞，导致无法完成折弯，甚至会把已经成型的折边压变形，这个构件的几个折边分别朝向X、Y、Z三个不同的方向，排布折弯顺序的时候要遵循先内后外、先小后大的原则，每折完一道边就要预留出后续折弯的操作空间。从安装边界来看，这类构件的整体外轮廓尺寸要和安装位的内腔尺寸留0.2到0.5mm的间隙，避免因为板材厚度公差或者折弯角度误差导致装不进去，

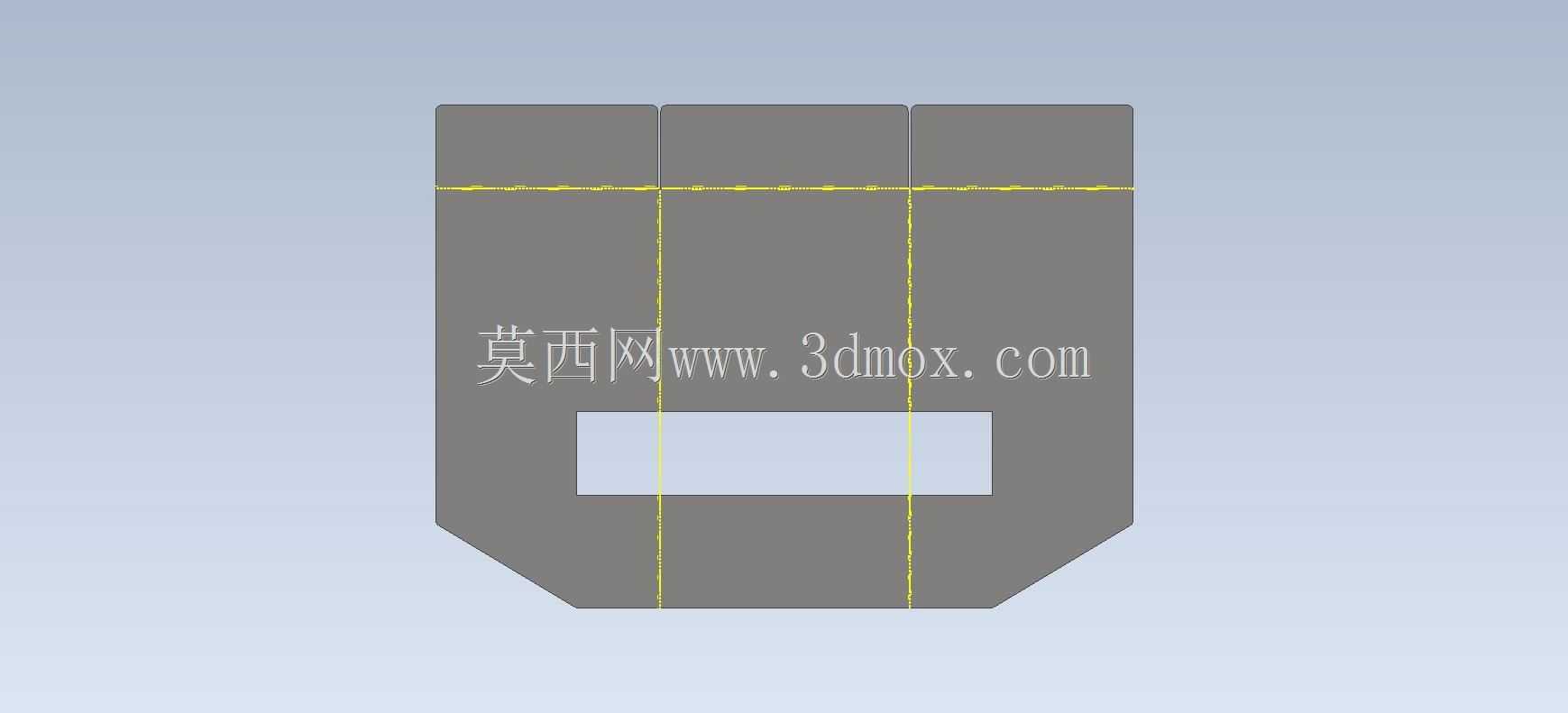

　　插接位置的卡口尺寸要比对应板材的厚度大0.1mm左右，既能保证插接的时候顺畅不卡滞，又不会因为间隙太大导致拼接后晃动感明显。另外还要注意折弯时的止裂槽设计，在几个折边交汇的位置，如果不开设合适的止裂槽，折弯的时候板材交汇处会因为应力集中出现撕裂，止裂槽的宽度一般和板材厚度一致，深度要超过折弯线的交汇点1mm左右，这样折完之后几个边的交汇处才能平整贴合，不会出现凸起的毛刺或者变形。很多新手在做这类钣金练习的时候，容易直接按照成型尺寸去画展开图，忽略折弯扣除值的计算，不同厚度的板材、不同的折弯下模槽宽，对应的折弯扣除值都有区别，比如1mm厚的冷轧板用8mm槽宽的下模折弯90度时，折弯扣除值大概在1.8mm左右，

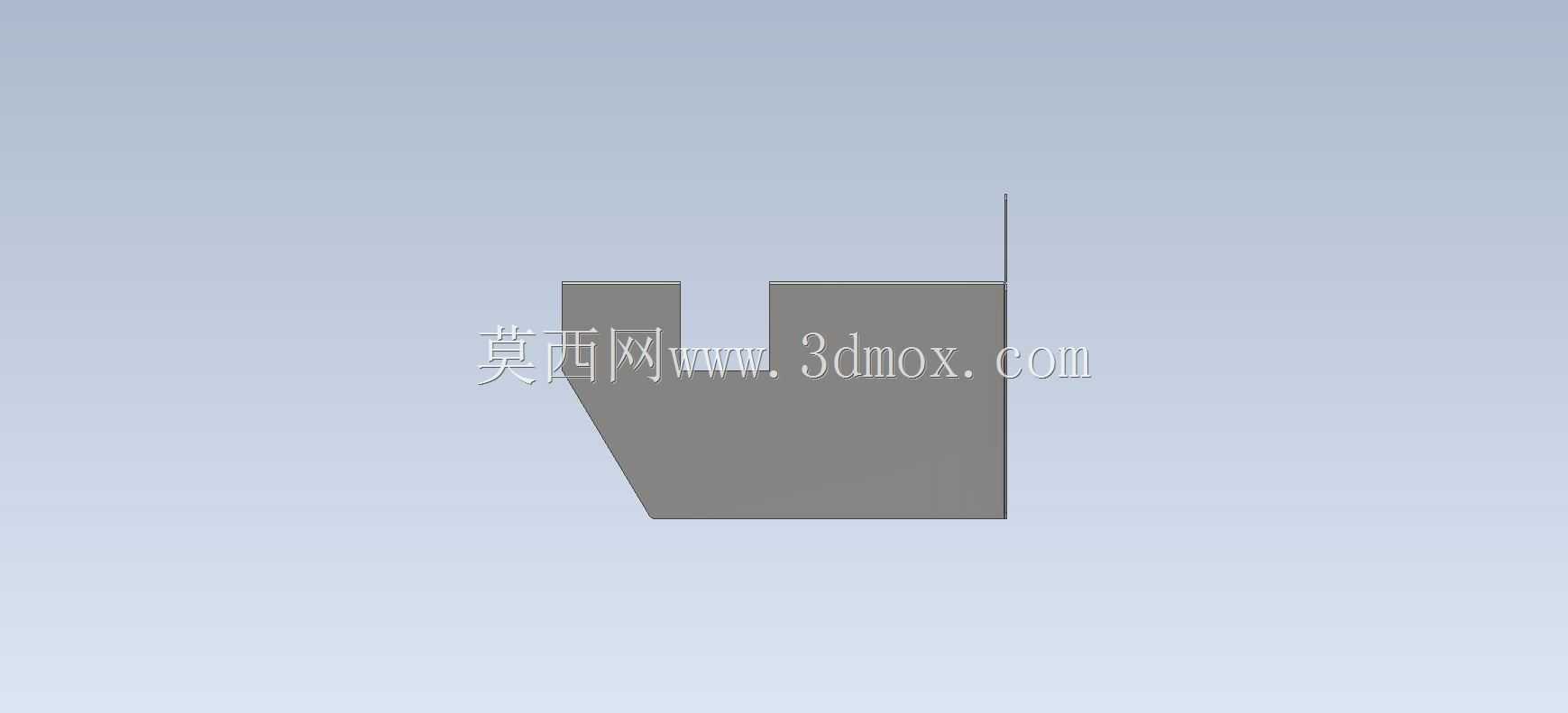

　　如果直接按直角边尺寸相加算展开长度，折完之后的实际尺寸会比设计尺寸大出不少，导致后续拼接的时候卡口对不上。这类构件在实际量产的时候，还要考虑板材的纤维方向，折弯线如果和板材轧制的纤维方向平行，折弯处的开裂风险会比垂直纤维方向高很多，所以排样的时候要尽量让折弯线和纤维方向呈一定角度，尤其是多个方向的折边，要平衡各个折弯位置的纤维方向受力情况，避免批量生产时出现不良品。另外，构件上的那个方形缺口，不是随意开设的，一方面是为了避让安装位上的凸起结构，另一方面也能减少对应位置的折弯应力，避免折边交汇位置的板材堆积起皱，缺口的边角位置要倒小圆角，不能是直角，否则缺口位置在受力或者折弯时容易出现应力集中导致开裂。从结构功能上来说，几个向外延伸的折边既可以作为安装固定的连接边，用来打螺丝固定到对应的设备框架上，也可以作为相邻构件的搭接位，和其他钣金件拼接成更大的护罩或者支撑结构，不需要额外添加连接角码，减少了配件数量和装配步骤。在三维建模的时候，要注意每一个折边的折弯角度公差，常规钣金折弯的角度公差一般在±0.5度以内，如果某个折边的角度偏差超过1度，拼接的时候就会出现明显的缝隙，甚至导致整个构件无法卡合到位，建模的时候可以提前在软件里做折弯干涉检查，模拟每一步折弯的过程，确认不会出现模具碰撞的问题，再导出展开图用于激光切割下料。
