多孔折弯钣金安装固定支架结构

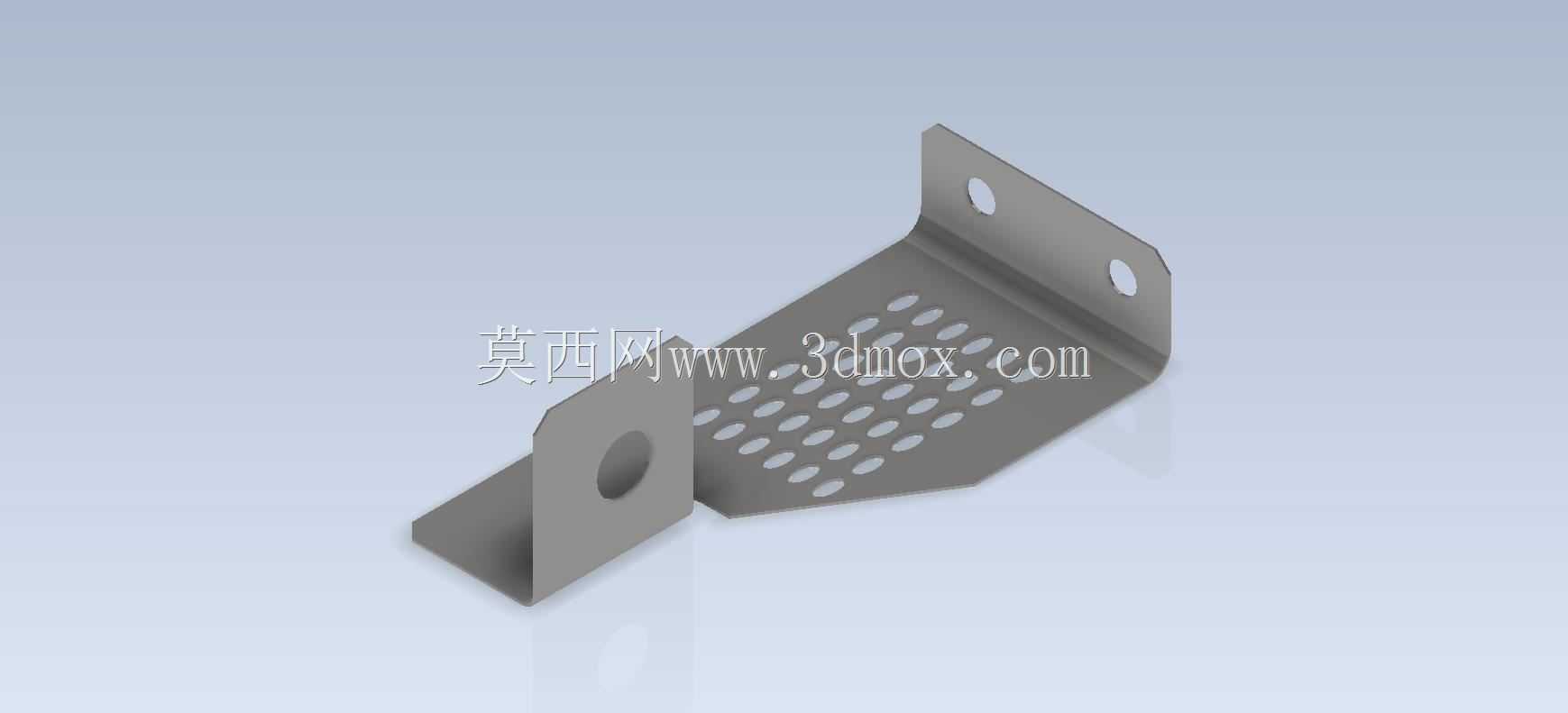

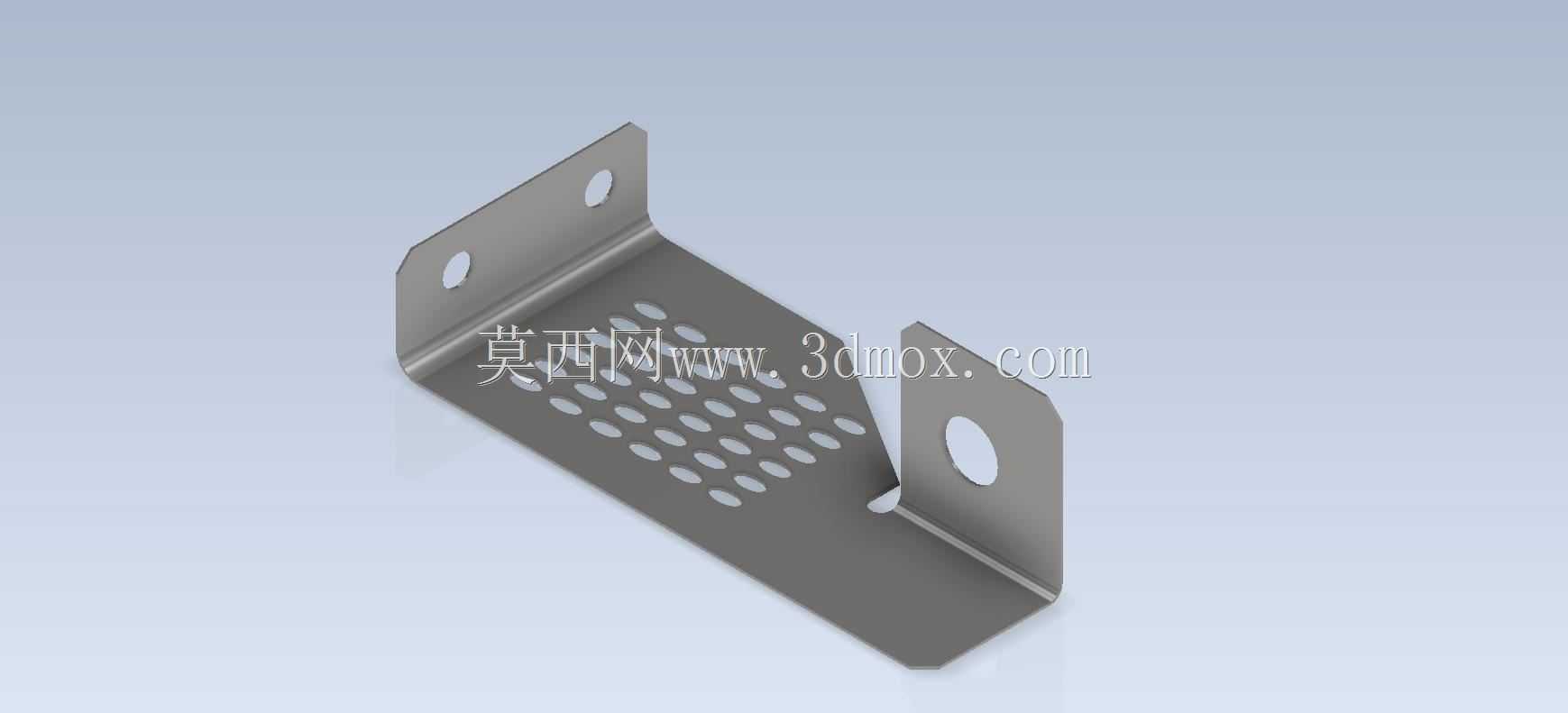

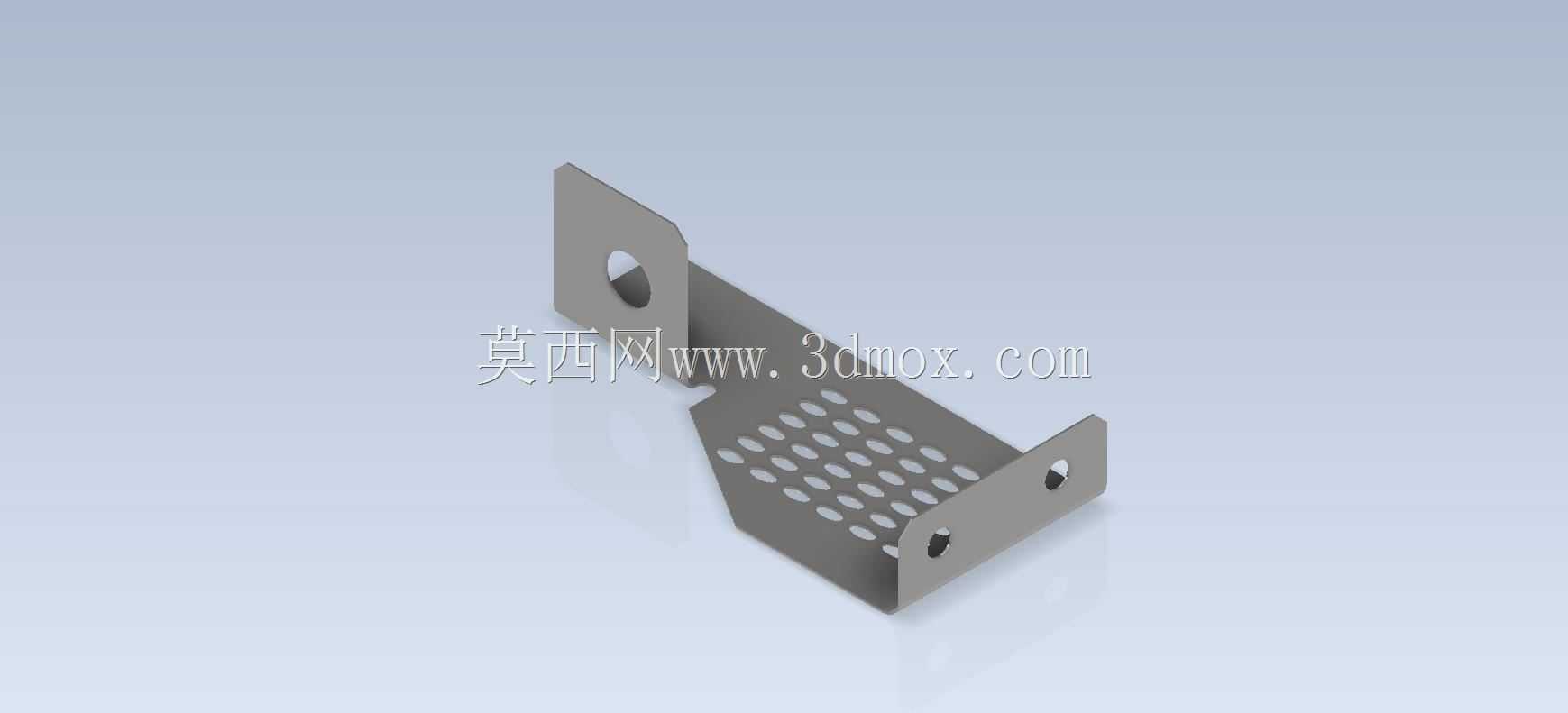

　　这类带密集冲孔的折弯钣金支架，在工业电控柜、小型设备机架、通风散热组件的装配场景中十分常见，核心作用是在有限安装空间内完成元器件的承托固定，同时兼顾散热通风与走线避让需求。从结构形态来看，零件采用单工序折弯成型，主体为L型弯折结构，两个垂直的安装耳片上各预留了圆形安装孔，可直接通过螺栓与设备机架、安装基面完成锁附固定，无需额外设计转接件，能大幅减少装配环节的零件数量，降低现场安装的复杂度。主体承载平面上的密集阵列圆孔并非随意排布，孔位间距经过均匀计算，一方面可以降低钣金件自身重量，减少材料消耗，另一方面在承托发热类电气元件时，能形成自然的通风对流通道，避免热量在元件底部积聚，同时部分孔位也可作为扎带固定点，方便设备内部线束的整理捆扎，避免走线杂乱干扰其他部件运行。

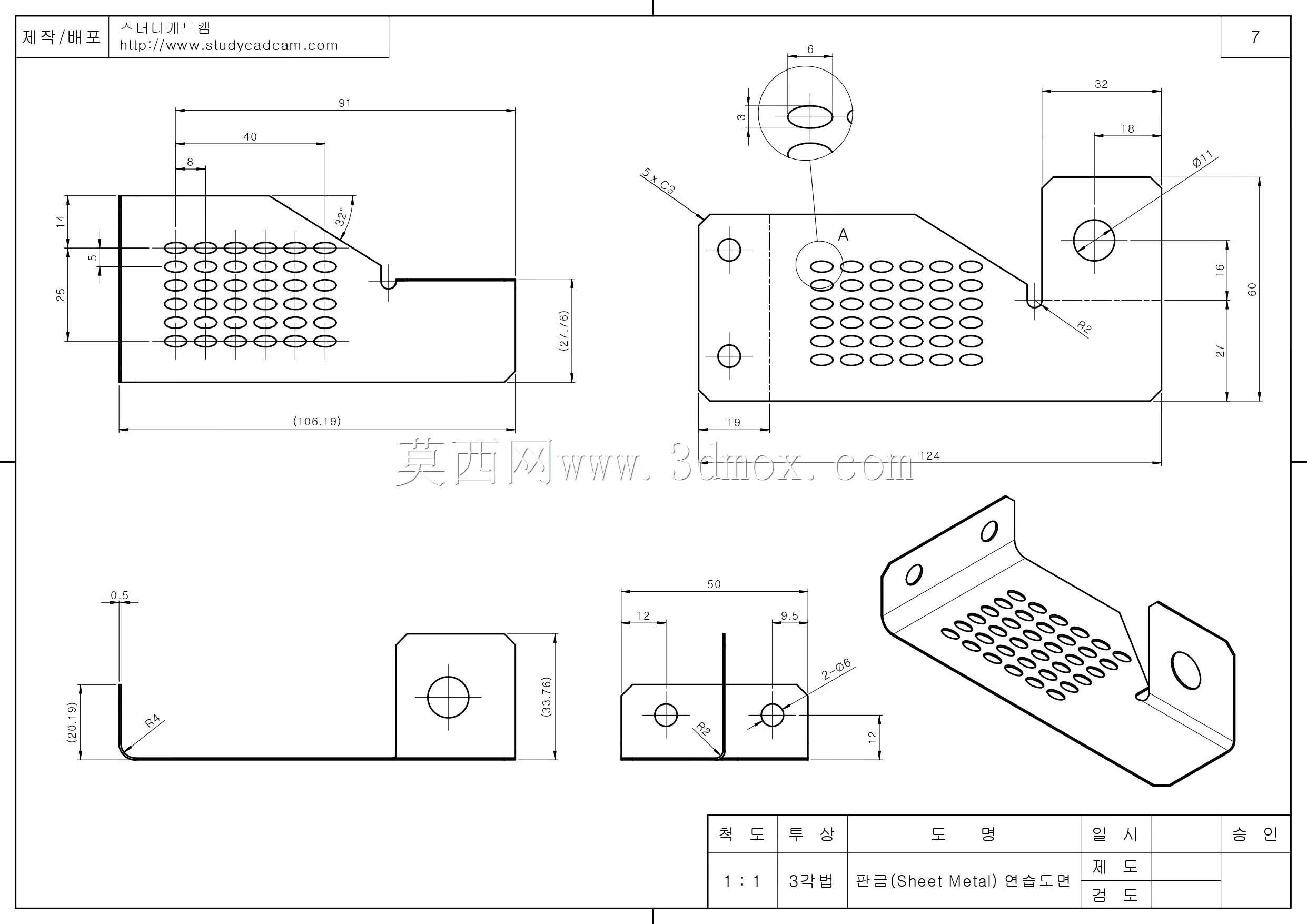

　　从设计逻辑上看，这类钣金件优先选用冷轧钢板作为基础材料，厚度通常根据承载需求选择1mm至2mm区间，过薄会导致折弯后耳片位置刚性不足，锁附螺栓后容易出现形变偏移，过厚则会增加折弯难度，同时提升不必要的材料成本。折弯处的内R角严格匹配板材厚度设置，避免折弯过程中出现外侧材料拉裂、内侧起皱的缺陷，两个安装耳片的折弯角度控制在90度±0.5度公差范围内，保证安装后与基面完全贴合，不会出现翘边导致的固定不稳问题。安装孔的孔径设计预留了合理的装配公差，比配套螺栓直径大0.2mm至0.5mm，可抵消钣金加工过程中产生的轻微孔位偏差，降低现场装配时的对位难度，避免出现螺栓无法穿入的问题。

　　在安装边界方面，这类支架的整体轮廓尺寸紧凑，通常不会占用过大的设备内部空间，两个安装耳片的孔位中心距经过标准化设计，可适配多数通用型材机架的预留孔位，无需在机架上重新打孔攻丝，直接利用现有安装位即可完成固定。主体承载面的边缘做了轻微的倒角处理，去除冲压、折弯过程中产生的锐边毛刺，避免装配人员操作时被划伤，同时也防止锐边割破接触到的线束绝缘层，引发电气安全隐患。密集冲孔区域的边缘距离折弯线预留了足够的安全距离，避免冲孔位置过于靠近折弯线，导致折弯时孔位出现拉扯变形，影响后续的装配精度。

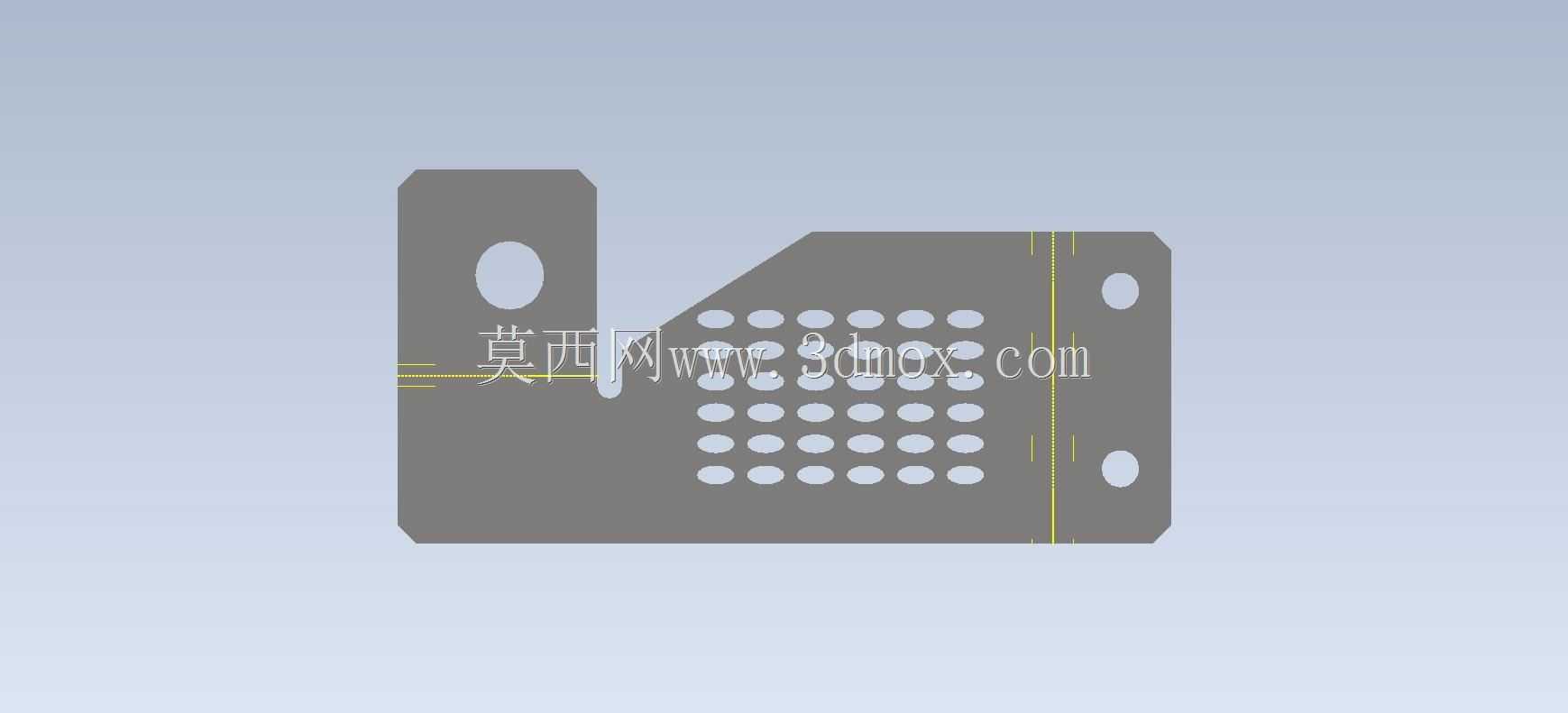

　　实际应用中，这类支架可根据安装场景的需求调整表面处理方式，在普通室内干燥环境下可采用镀锌处理提升防锈能力，在潮湿或有轻微腐蚀的环境中则可采用喷塑处理，进一步提升耐蚀性能，同时可根据安装元件的尺寸调整承载面的长度、宽度以及冲孔的孔径、孔距，适配不同规格的元器件安装需求。不同于定制化的复杂钣金结构，这类标准化的折弯支架通用性极强，可在多类工业设备中复用，能有效降低设计环节的重复工作量，同时冲压加折弯的加工工艺成熟，批量生产时成本可控，加工精度稳定，是小型设备内部结构搭建中十分实用的基础固定部件。在建模过程中，这类零件需要重点关注折弯扣除值的准确设置，保证展开后的毛坯尺寸与实际加工需求一致，同时孔位的定位基准要统一以安装耳片的贴合面为基准，避免加工时出现基准偏移导致的装配错位，密集孔的阵列要保证间距均匀，避免出现孔位疏密不一影响通风效果与外观一致性的问题。
