L型带法兰安装座轴支撑结构件

　　该结构件属于典型的空间垂直安装类支撑连接件，在轻工输送线、小型自动化工作站、桌面级工装夹具的动力传递单元中应用广泛，主要承担轴类零件的径向与轴向定位支撑作用，同时作为动力输出端与设备安装基面的过渡连接载体，解决不同安装平面间的轴系布局错位问题。从实际使用场景来看，这类支撑件常被用于小型带轮传动机构、微型丝杠传动副、传感器安装支架的转接部位，能够在有限的安装空间内完成垂直方向的载荷传递，避免轴系悬臂过长引发的挠曲变形问题。

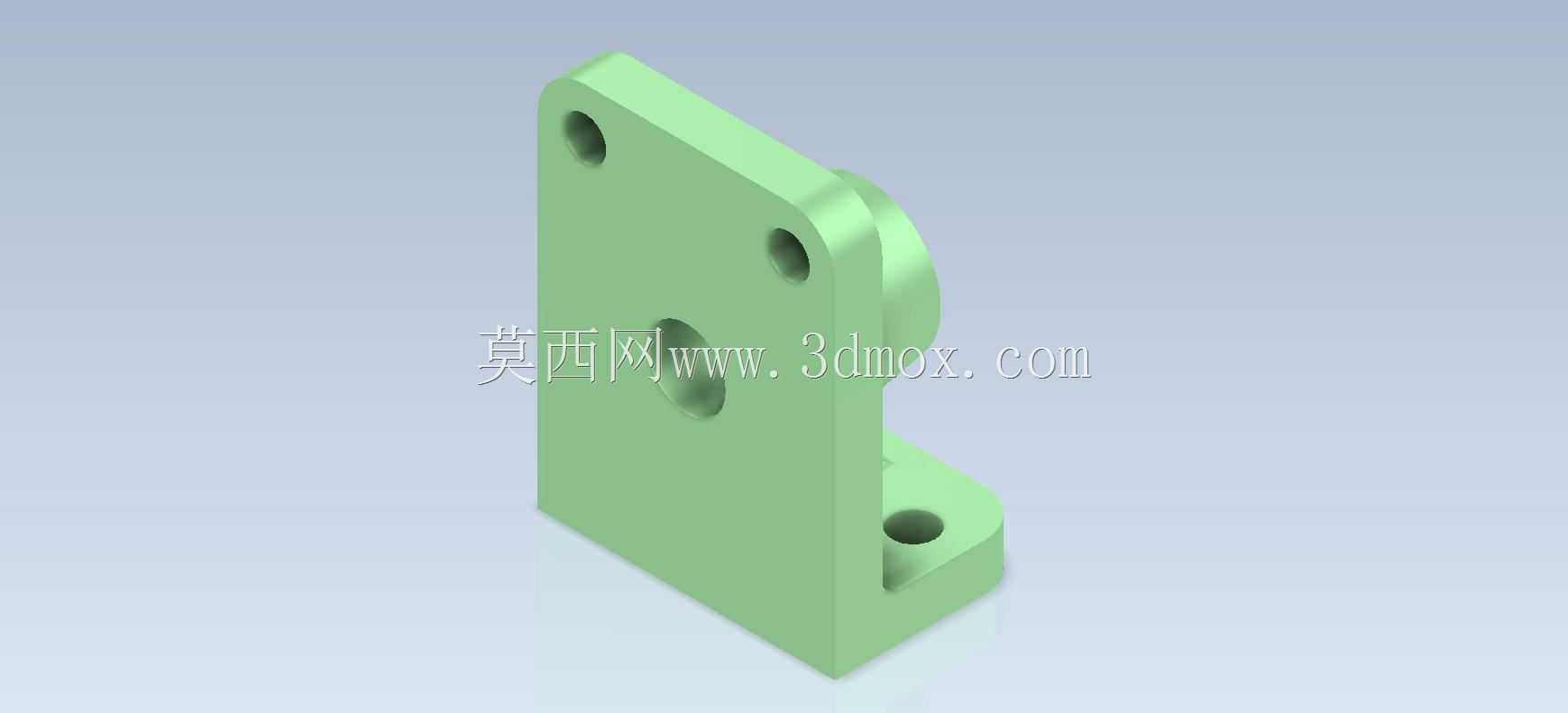

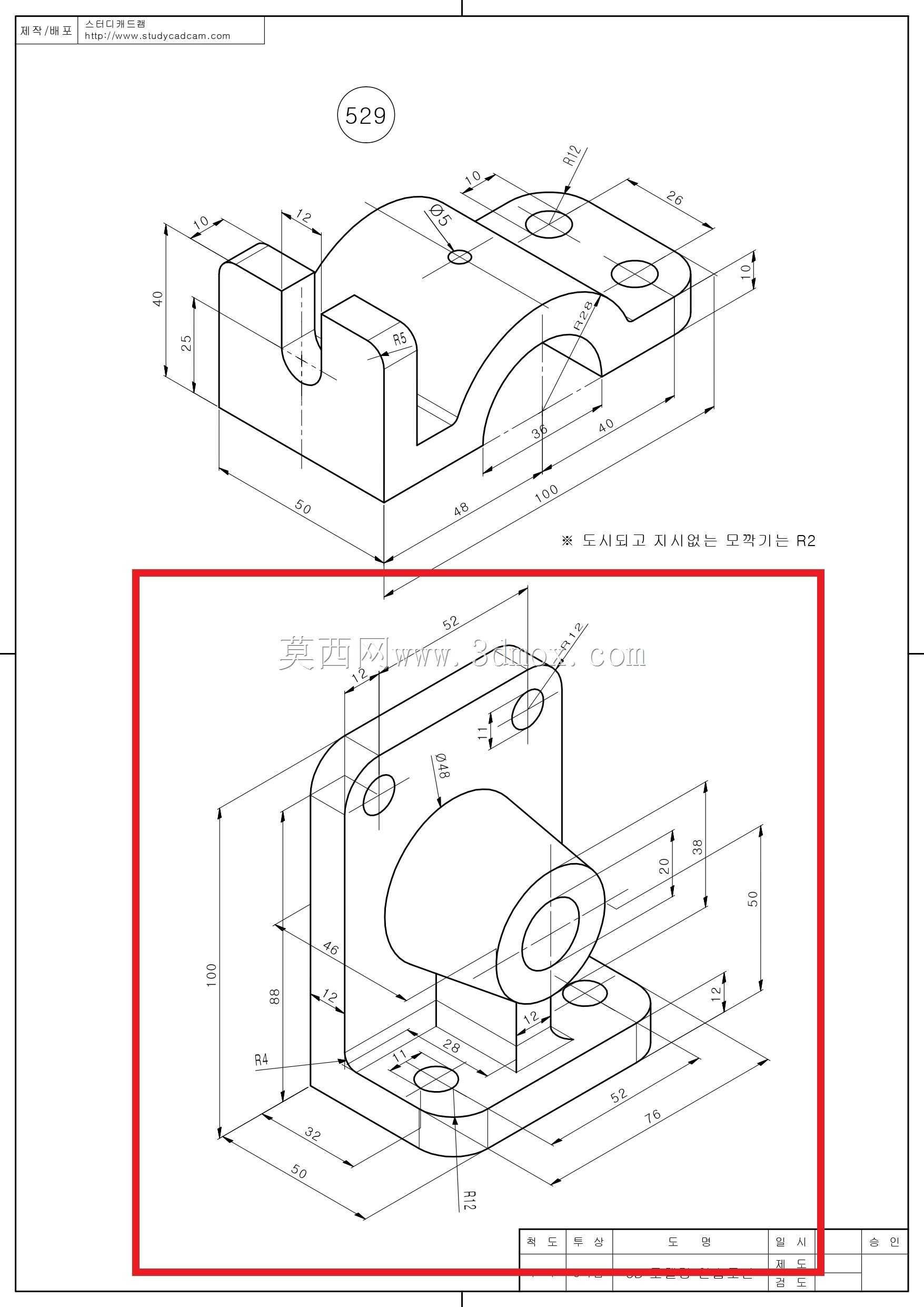

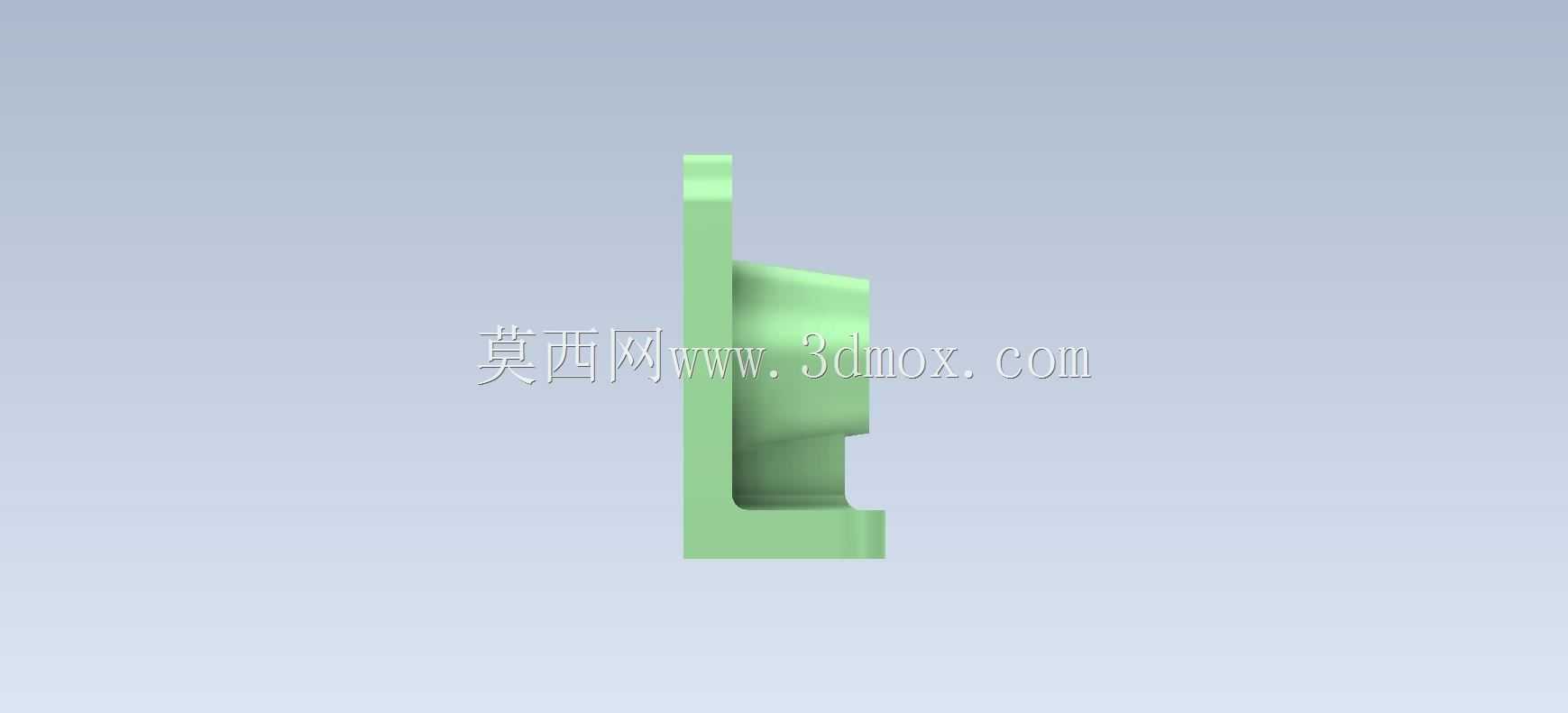

　　设计层面采用L型一体化铸造成型后机加工的工艺思路，竖直安装板与水平安装底座通过圆弧过渡筋连接，过渡位置设置的加强筋有效抵消轴孔部位承受的径向弯矩，避免长期受载后安装板与底座衔接处出现应力开裂。竖直安装板上开设两个同轴通孔，用于穿装螺栓完成与竖直安装面的锁紧固定，孔位间距经过公差匹配计算，能够适配市面常见的M6、M8规格内六角圆柱头螺栓，安装孔周边做了沉孔处理，保证螺栓头安装后不突出安装面，避免与相邻转动部件发生运动干涉。水平底座上同样开设两个安装通孔，用于与水平基面的锁紧固定，四个安装孔的孔位公差按照H7级精度设计，能够保证重复拆装后的定位精度控制在0.02mm以内，满足频繁换型的工装使用需求。

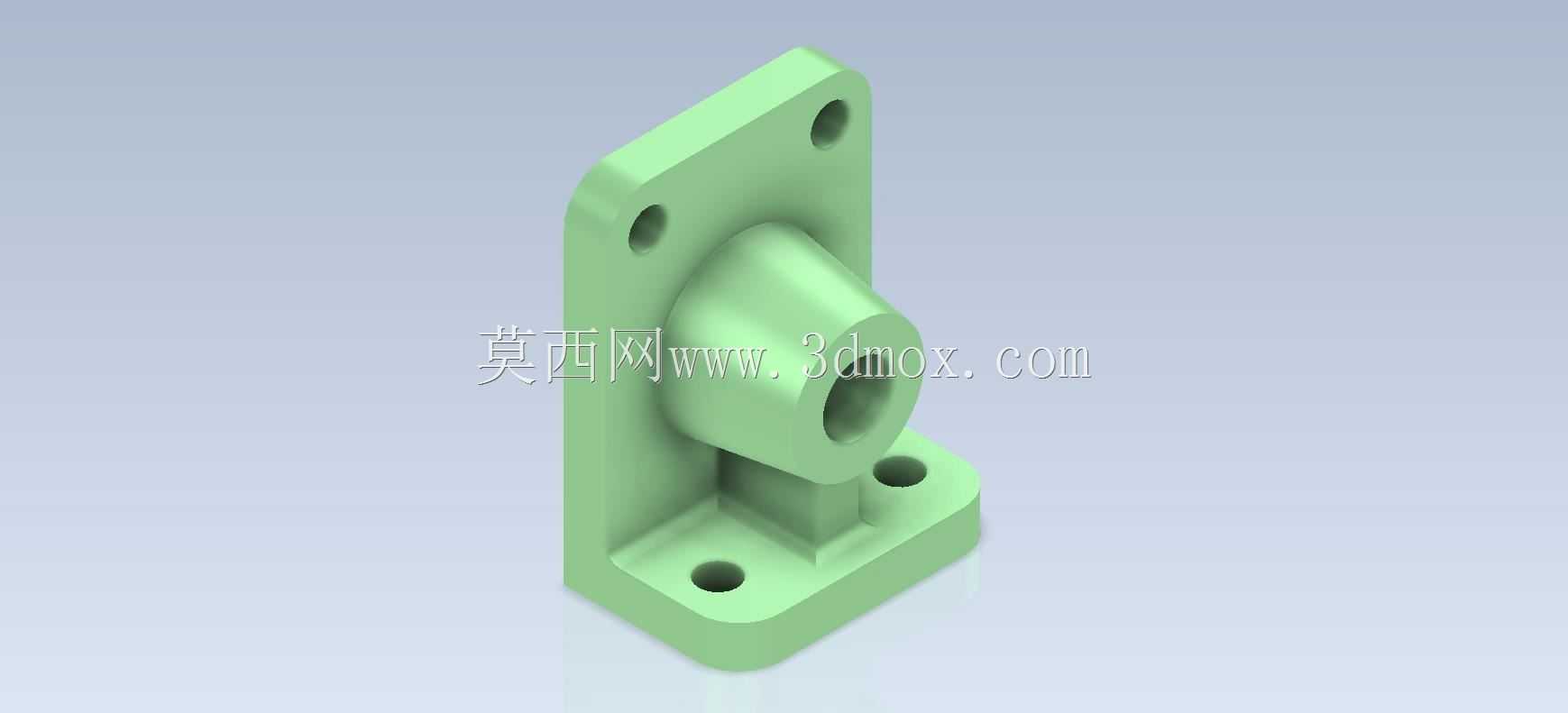

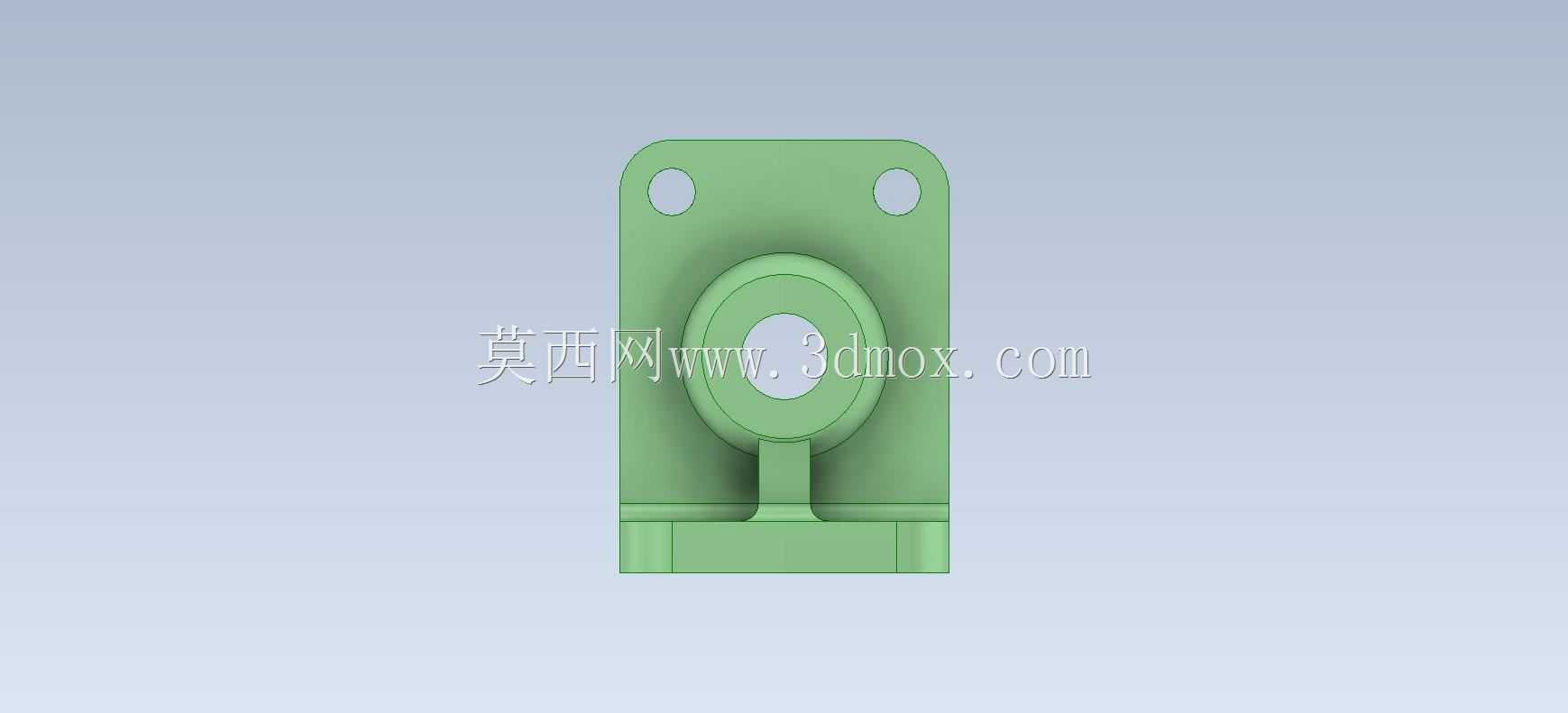

　　中间突出的轴套部位为核心功能区，内孔按照H7级公差加工，可直接适配直径匹配的光轴、导向轴或者微型轴承外圈，轴套外圆做了圆弧过渡处理，减少应力集中的同时，也为轴端的密封件、挡圈等附件预留了安装空间。轴套与竖直安装板、水平底座之间的衔接部位均设置了R3-R5的铸造圆角，既能够降低铸造过程中的冷隔、缺料缺陷概率，也能减少机加工过程中的刀具崩损风险。从安装边界来看，该零件竖直安装面的平面度要求控制在0.01mm以内，水平安装底座的底面平面度同样要求0.01mm，两个安装面之间的垂直度公差控制在0.02mm/100mm，保证安装后轴孔的轴线与水平安装基面保持平行，避免轴系运转过程中出现偏磨、异响问题。

　　实际选型使用过程中，需要注意轴孔的配合公差选择，若用于安装滑动轴承，内孔公差可适当放宽至H8，若用于安装滚动轴承，则需严格按照H7级公差加工，同时保证轴孔的圆柱度公差不超过0.008mm，避免轴承外圈安装后出现变形，影响轴承使用寿命。安装时需先将水平底座与基面锁紧，再校准竖直安装板的垂直度，最后穿装轴类零件，锁紧轴端顶丝或者挡圈完成固定，日常维护过程中需定期检查安装螺栓的预紧力，避免长期受振动影响出现螺栓松动，导致轴系对中精度下降。该结构件的整体尺寸紧凑，适合在安装空间受限的小型设备中使用，相比分体式的支撑座结构，一体化的设计减少了装配累积误差，同时提升了整体结构刚度，能够承受最大150N的径向载荷与50N的轴向载荷，满足多数小型自动化设备的传动支撑需求。
