带安装耳的弧形抱箍式连接支架结构

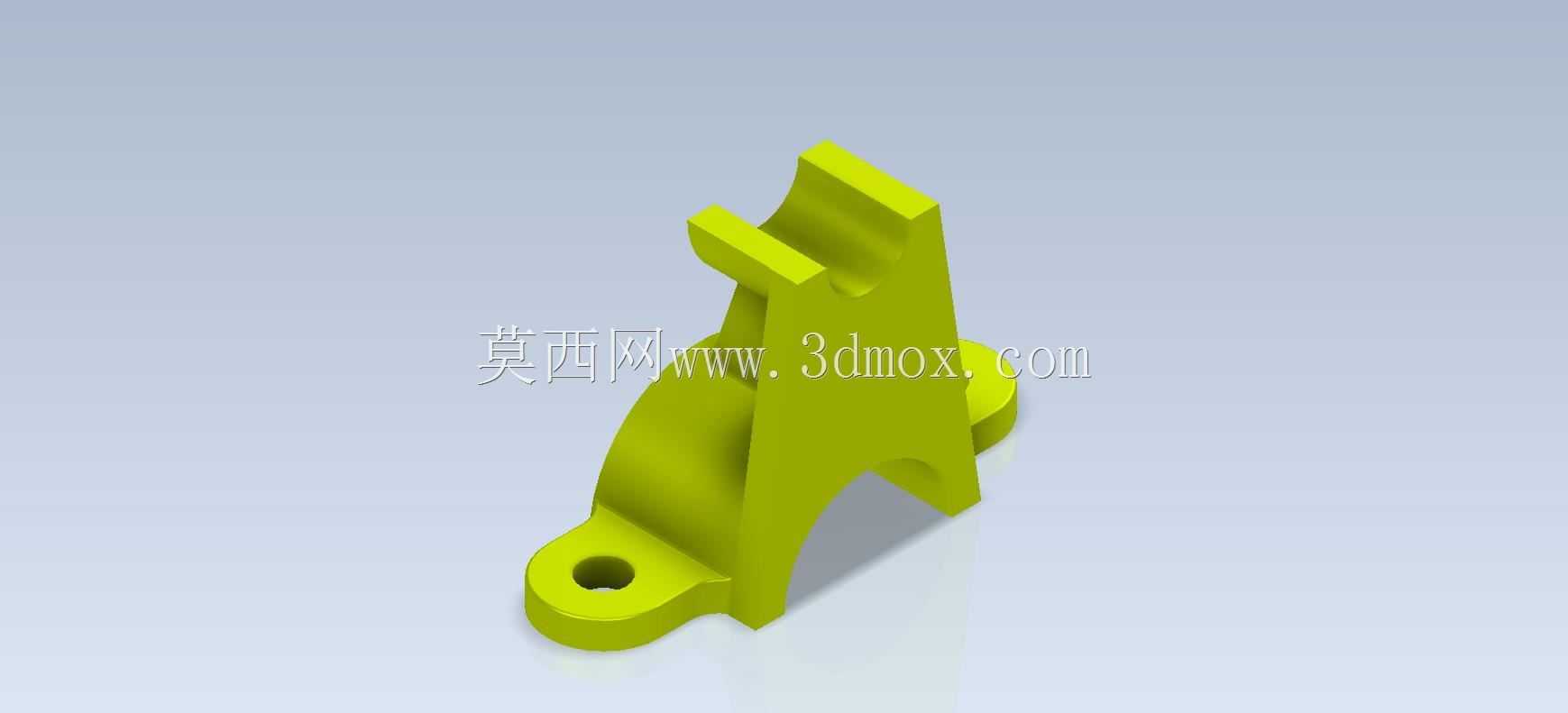

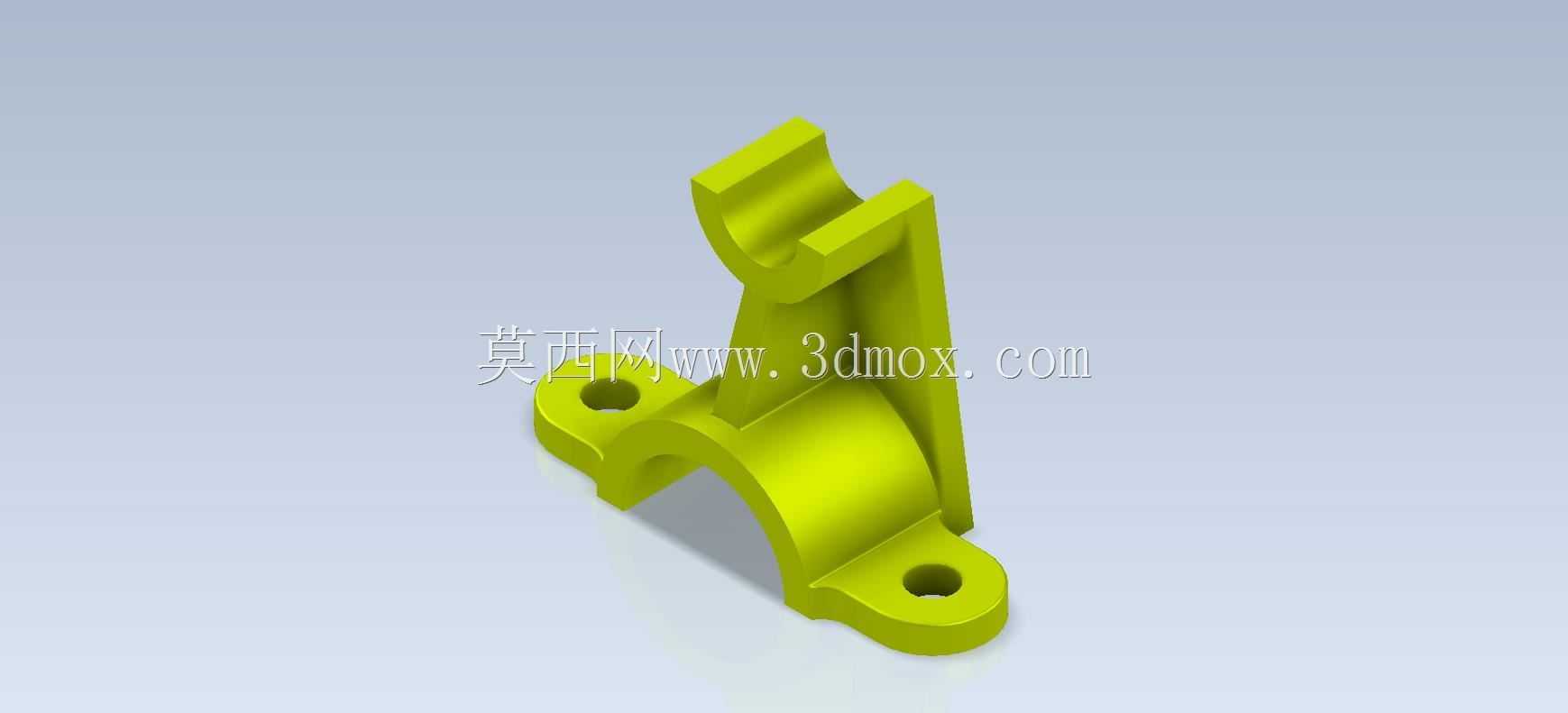

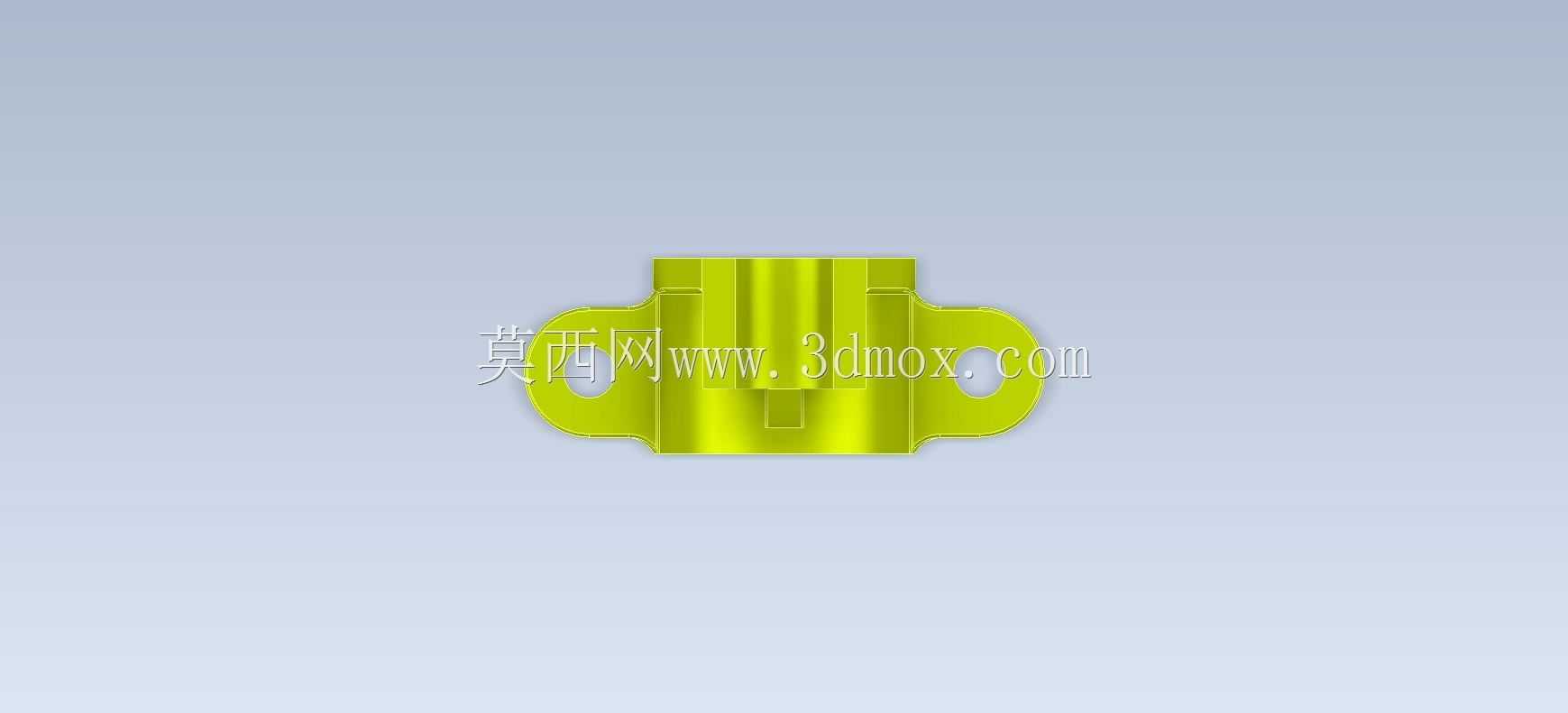

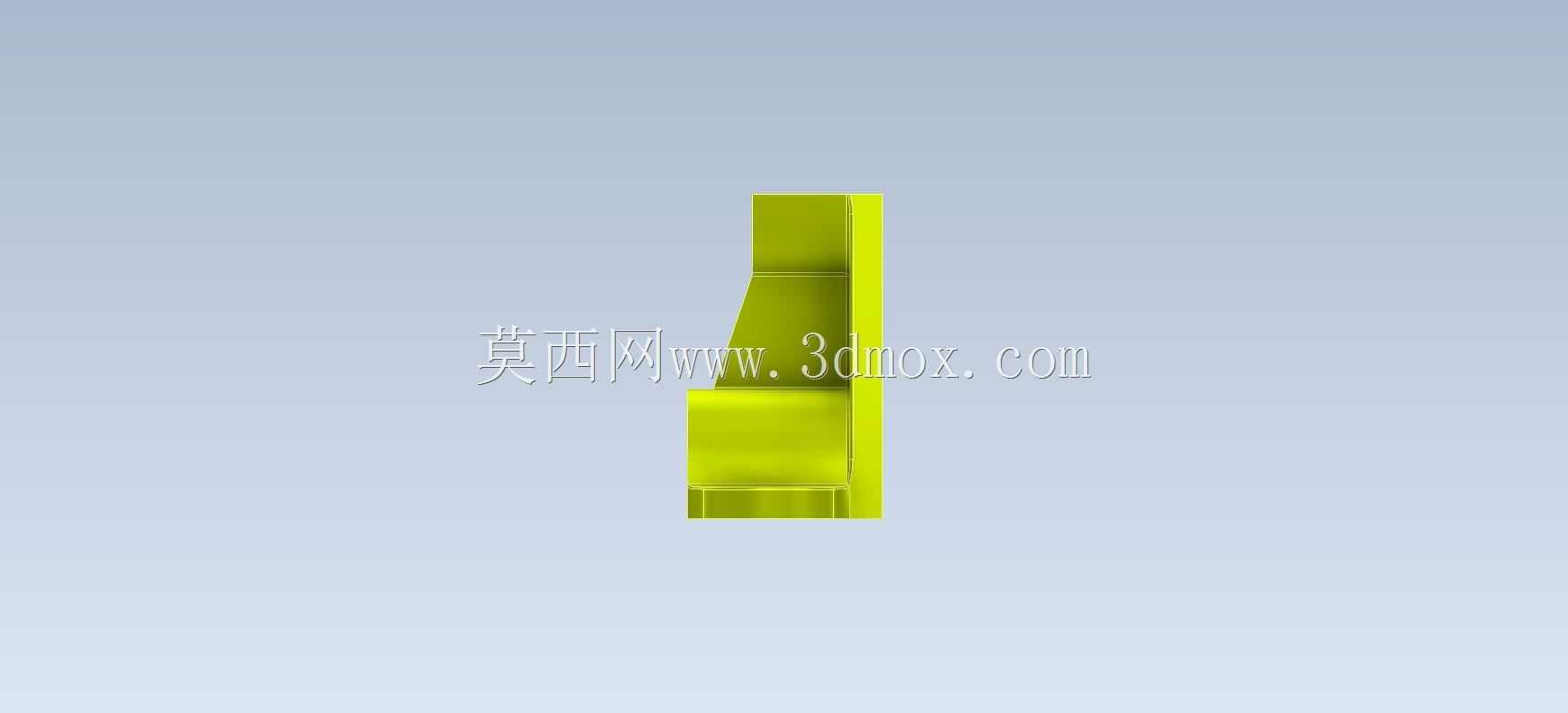

　　这类带安装耳的弧形抱箍支架，在轻工输送线、小型流体管路布设、台式设备辅助构件固定场景里应用十分普遍，日常做设备改型、小型工装搭构的时候经常会用到这类零件，它的核心作用是把圆柱形的杆件、管体牢牢固定在安装基面之上，同时上方的叉形卡位结构还能承接另一方向的杆件限位，实现两个垂直方向构件的交叉固定，不用额外焊接转接件，装配效率比传统的焊接支架高不少。从结构设计逻辑来看，下半部分的半圆弧抱箍面是核心的抱紧工作面，弧度按照常用的圆管外径做适配，圆弧面的加工精度直接决定抱紧后的同轴度，要是弧面和管件贴合度不够，锁紧后很容易出现应力集中，长时间受振动影响会出现松动移位。两侧延伸出的安装耳做了加厚处理，每个耳片上都开了贯通的安装孔，

　　孔位做了沉台设计，装配的时候内六角螺栓的头部可以完全沉入沉台，不会突出安装面刮碰其他构件，也能避免螺栓受外力磕碰出现滑丝问题。安装耳和弧形主体的衔接位置做了均匀的过渡圆角，这个位置是应力集中的高发区，要是直角过渡的话，支架受侧向冲击力的时候很容易在转角处出现断裂，做圆角过渡后能把集中应力分散到更大的截面区域，提升整体的抗载荷能力。上方的叉形卡位结构和下半部分的抱箍主体是垂直排布的，叉口的宽度按照待卡接杆件的直径做匹配，叉口的两个侧壁厚度均匀，保证卡入杆件后两侧受力一致，不会出现单侧偏载导致的支架变形。整个零件的壁厚设计遵循等壁厚原则，除了安装孔、沉台这些局部结构外，主体壁厚保持一致，不管是采用注塑成型还是铸造成型，

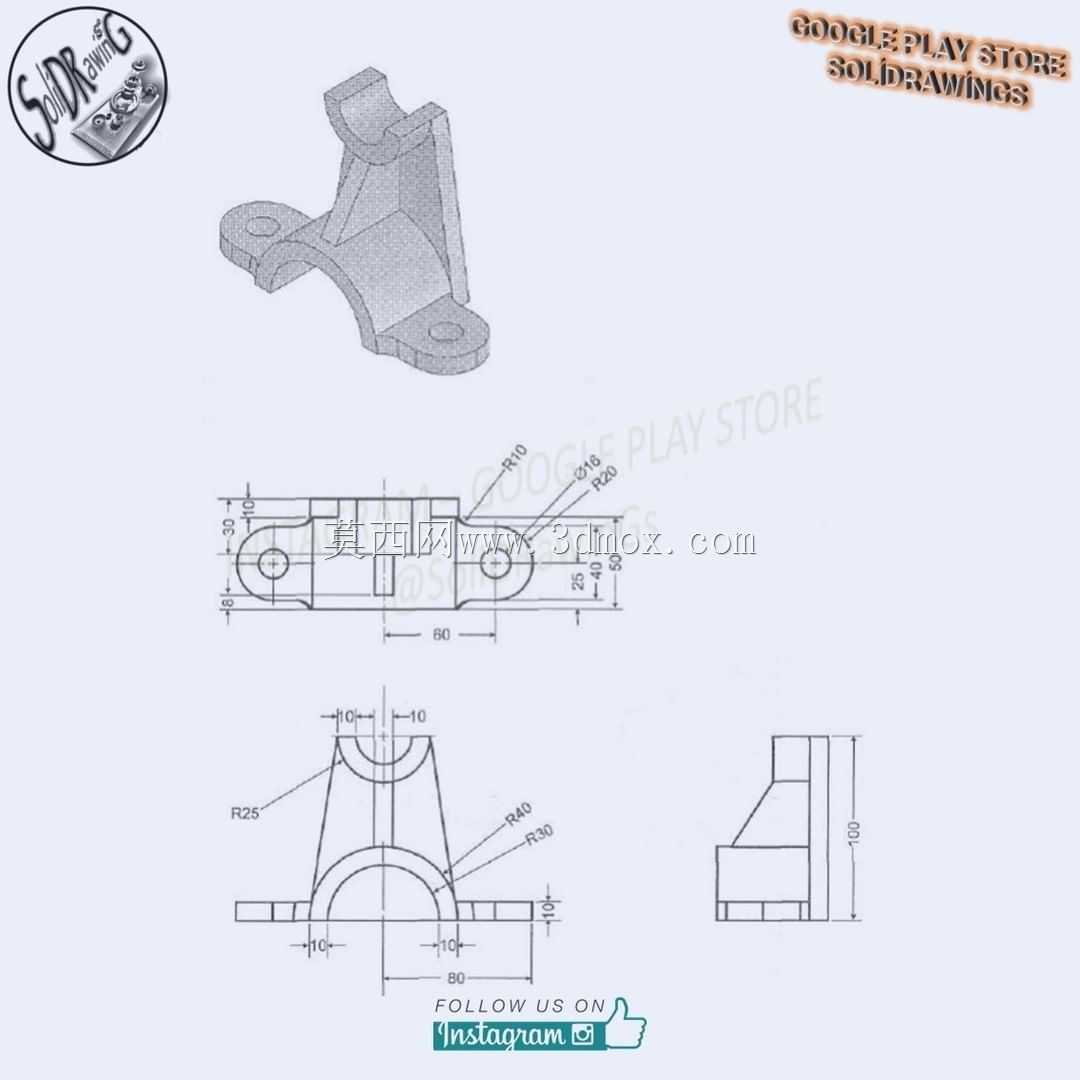

　　都能避免因壁厚不均导致的缩孔、翘曲缺陷，要是采用机加工方式制作，等壁厚设计也能减少材料去除量，降低加工成本。从安装边界来看，两个安装孔的中心距是固定的，装配时需要在安装基面上按照孔位提前打好对应的安装孔，抱箍的圆弧中心到安装基面的高度是固定的，能保证被抱紧的管件和基面保持固定的间距，满足管线布设的安全距离要求，上方叉口的中心和抱箍圆弧中心的空间位置是经过校准的，能保证两个垂直方向的杆件装配后保持精准的垂直关系，不用额外做位置调整。实际使用的时候，这类支架可以单独使用固定单根管件，也可以多个组合使用，在长距离管线布设中做分段支撑，相比全环绕的抱箍，这种半开放的抱箍结构在装配的时候不用从管件端部穿入，

　　直接从侧面扣在管件上再锁紧安装螺栓即可，在已经布设完成的管线改造场景里优势尤其明显，不用拆解原有管线就能完成支架的加装。设计这类零件的时候，需要重点核算安装耳的抗弯强度，当支架承受管件的垂直载荷时，安装耳和主体衔接的位置是最大弯矩处，要保证这个截面的抗弯截面模量足够应对额定载荷，同时抱箍弧面的抱紧力要和螺栓的锁紧力矩匹配，避免力矩过大导致抱箍出现塑性变形，抱紧力不足又会导致管件出现滑动。另外零件所有的锐边都做了倒钝处理，避免装配的时候划伤操作人员，也不会刮破管件表面的防腐涂层，延长整体结构的使用寿命。在一些有振动的设备上使用时，还可以在抱箍的弧面内侧粘贴一层橡胶垫，既能增大摩擦力提升抱紧可靠性，还能起到缓冲减振的作用，避免刚性接触导致的零件磨损。
