异形挂扣式连接基座结构设计

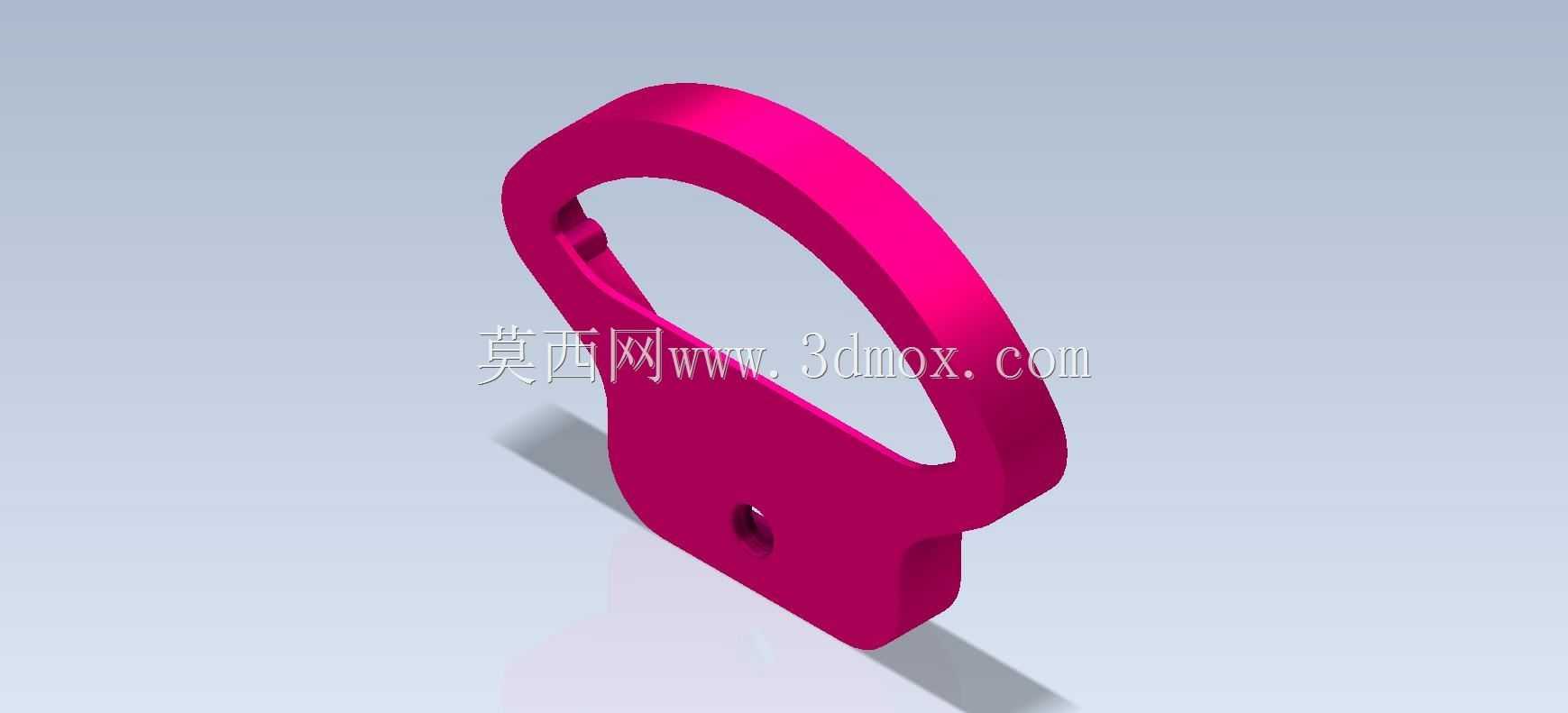

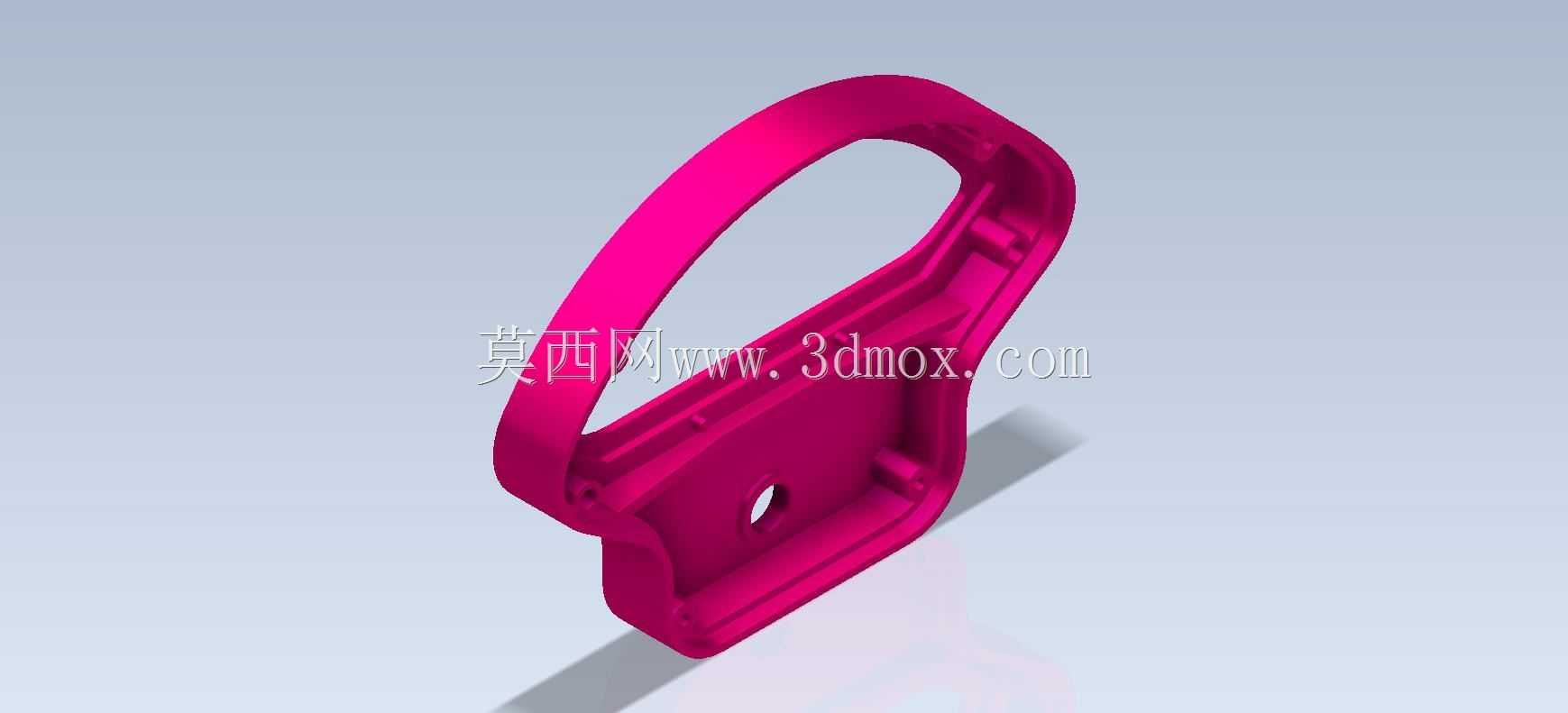

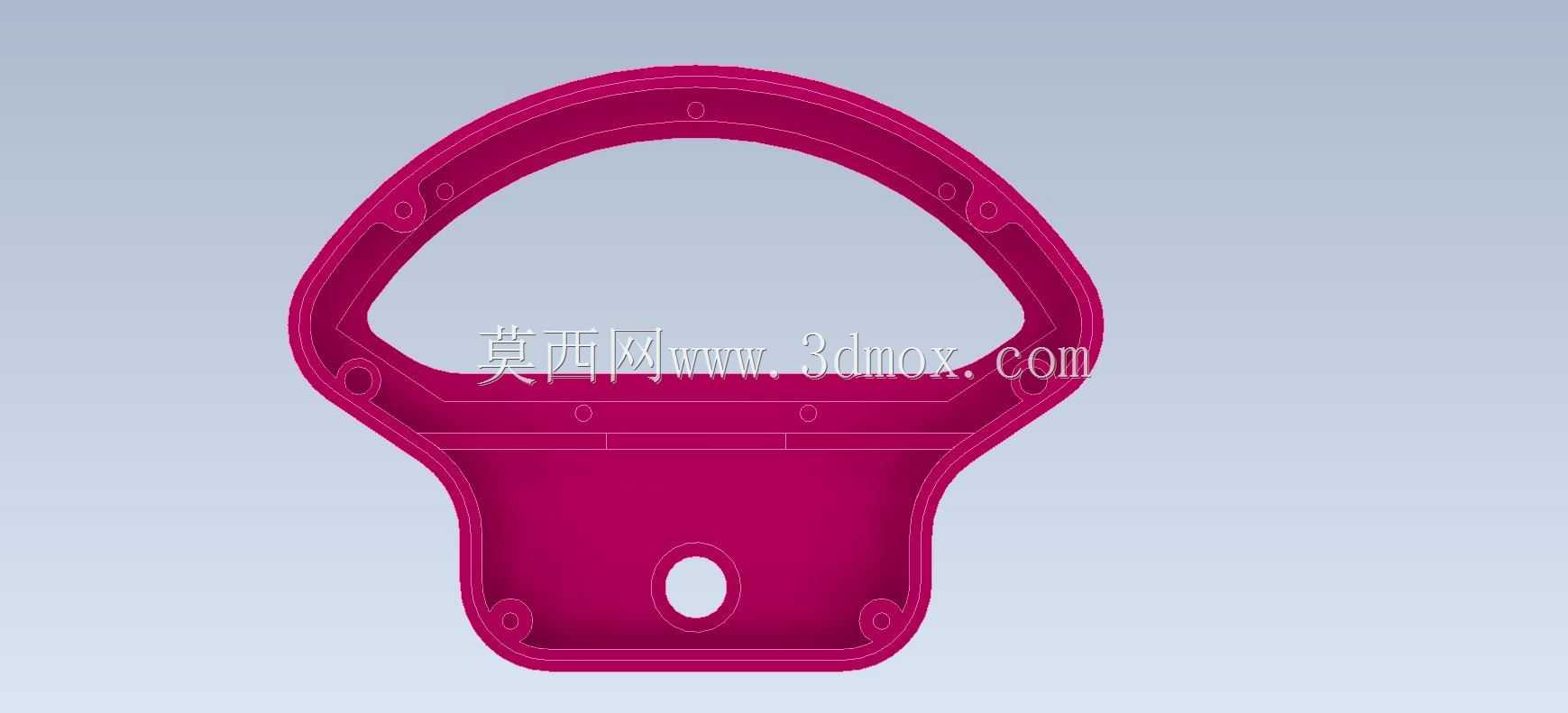

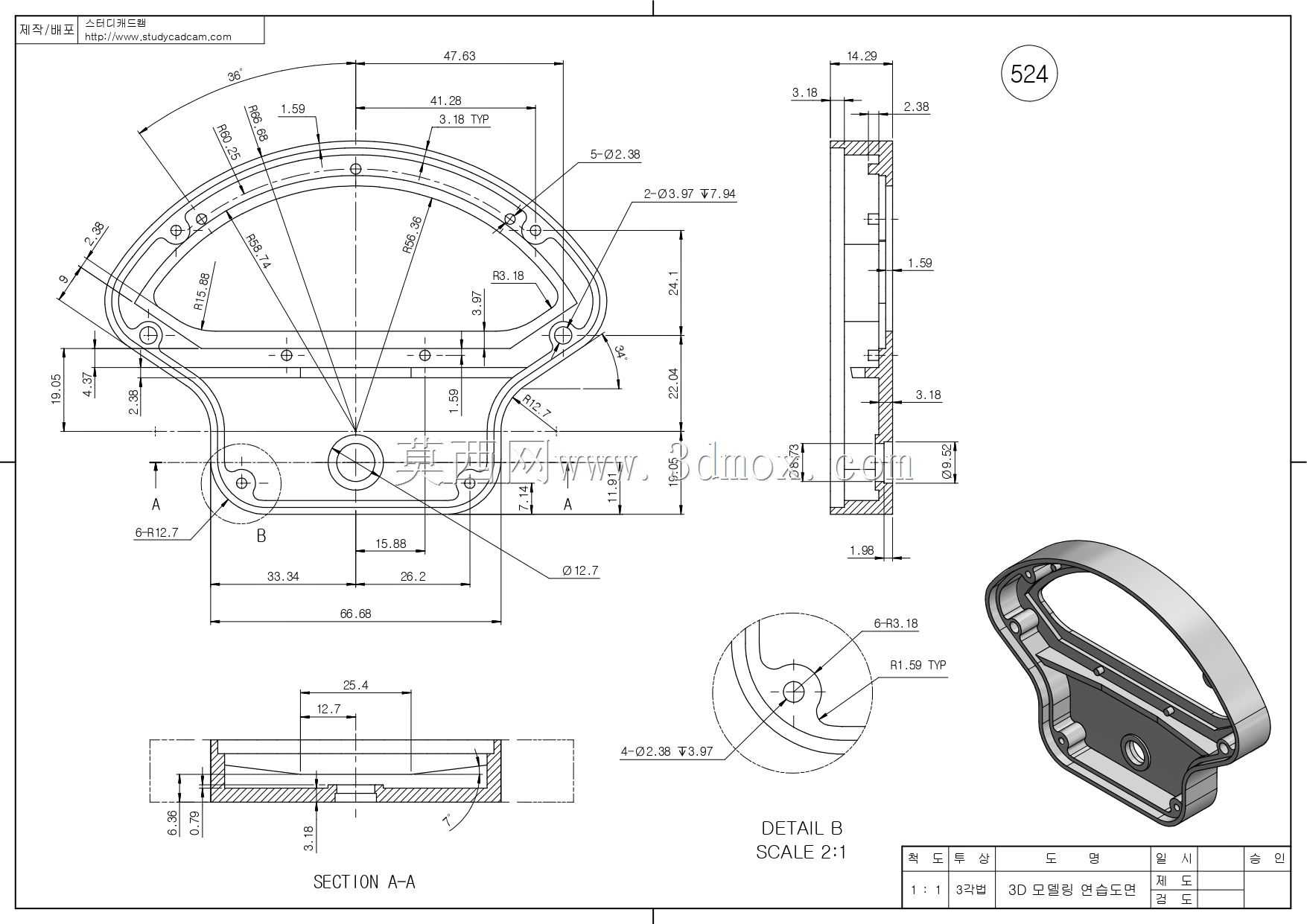

　　这类带一体式挂环的异形基座，在小型便携设备的挂载固定场景中十分常见，常见于户外便携工具挂装、小型检测设备的随身固定、工业手持终端的背夹配套结构中，核心作用是在提供稳定安装基面的同时，集成挂接携带的功能，减少额外挂载配件的装配需求。从结构功能来看，主体的平板区域是核心安装基面，板面上预留的通孔用于穿装固定螺钉，可将基座锁紧在配套设备的壳体背面，平板边缘做了一圈加厚的围边结构，一方面提升基座整体的抗弯折强度，避免挂装承重时平板区域发生形变导致固定松脱，另一方面围边可以和设备壳体的定位槽配合，限制安装后的横向窜动，不需要额外设计定位销就能完成装配定位。上方的弧形挂环是一体化成型的结构，和基座主体之间做了大圆角过渡，

　　避免应力集中导致挂环承重时在根部断裂，挂环的内圈做了圆弧倒角处理，挂接在腰带、挂绳或者挂钩上时，不会因为尖锐棱边磨损挂装载体，同时弧形轮廓适配手指穿入的尺寸，临时手持时也可以作为指扣使用，提升手持操作的稳定性。设计这类结构的时候，首先要明确两个核心边界：一是安装基面的尺寸要匹配被固定设备的背面安装区域，不能超出设备壳体的轮廓，避免突出部分影响设备放置或者其他配件的装配；二是挂环的内圈净空尺寸要满足常用挂装载体的穿入需求，同时挂环的截面厚度要根据额定承重做强度校核，一般这类小型挂装基座的额定承重在5kg以内，按照工程塑料的许用应力计算，挂环截面厚度做到3mm以上就能满足日常使用的强度需求，不需要额外做加强筋，

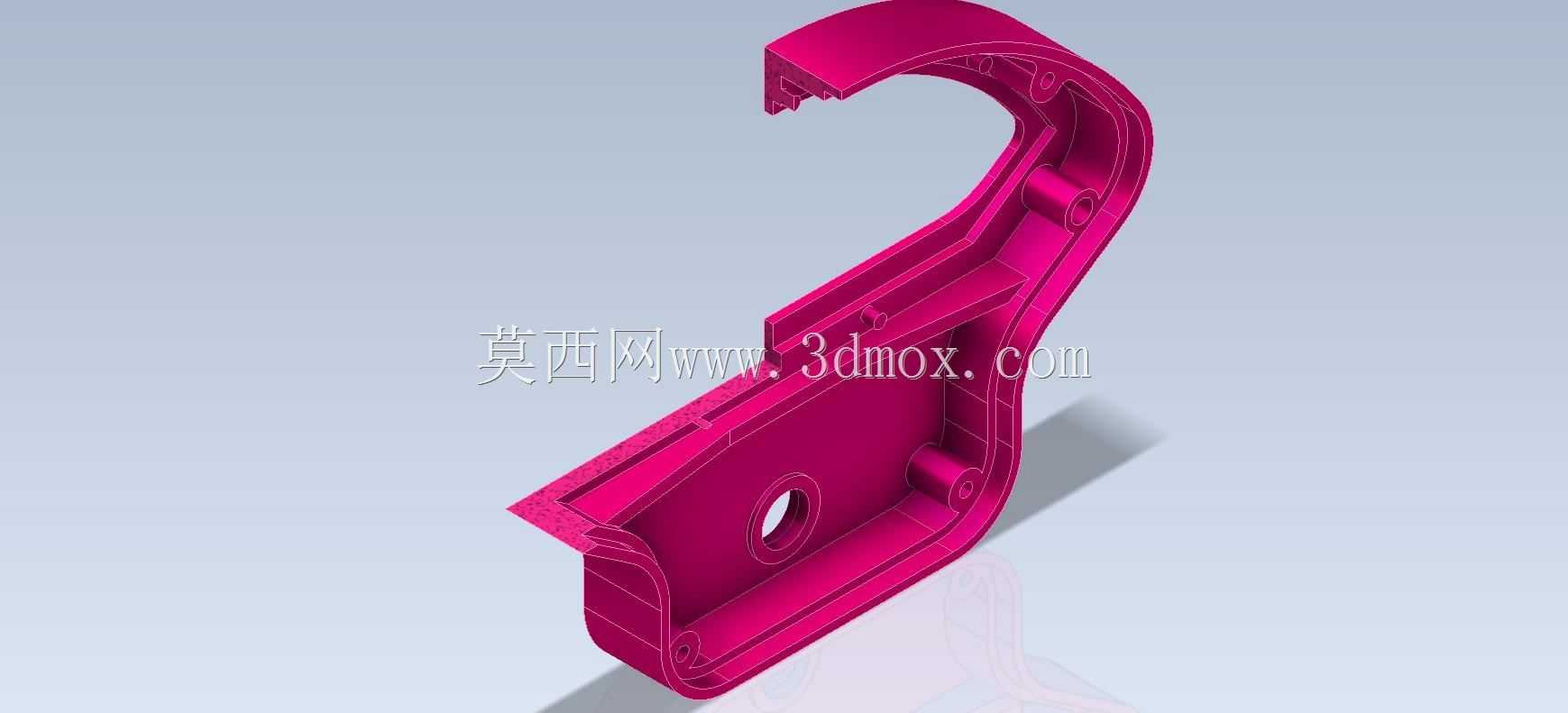

　　避免增加不必要的材料成本和成型难度。从成型工艺角度考虑，这个结构采用注塑成型的话，要注意壁厚的均匀性，基座平板区域的壁厚和挂环的截面厚度尽量保持一致，避免壁厚差异过大导致注塑冷却时出现缩痕或者内应力集中，平板背面如果有空间可以增设少量网状加强筋，在不增加过多壁厚的前提下提升平板的抗形变能力，加强筋的厚度不要超过主壁厚的0.6倍，防止筋位对应的外表面出现缩印影响外观。安装边界方面，基座上的固定孔位要和被固定设备的预装螺柱对齐，孔位周边做局部的沉台设计，增加孔位处的结构强度，避免螺钉锁紧时孔位周围开裂，沉台的深度要控制在螺钉头完全沉入之后不突出基座表面，防止挂装时螺钉头和挂装载体发生剐蹭。实际使用中，这类结构还要考虑反复挂取的磨损问题，

　　挂环和外部挂钩接触的区域可以适当增加局部壁厚，或者在设计时预留磨损余量，保证长期使用后不会因为磨损导致挂环强度下降。另外，基座的整体轮廓做了圆弧过渡处理，没有尖锐的外角，一方面是避免使用过程中划伤操作人员或者刮坏其他接触的物品，另一方面圆弧过渡的结构在注塑成型时更利于材料流动，减少填充不足的缺陷。在三维建模过程中，要重点关注挂环和主体连接位置的曲率连续性，不能出现曲率突变的折角，否则后续做有限元强度分析时，折角位置会出现明显的应力集中点，实际承重时很容易在该位置发生断裂，建模完成后可以对该位置做应力仿真验证，根据仿真结果调整过渡圆角的大小，优化应力分布。这类结构虽然看起来造型简单，但涉及到安装定位、承重强度、成型工艺、使用体验等多个维度的设计考量，是机械结构设计入门阶段很好的练习案例，通过对这类小型功能件的建模练习，可以熟悉异形曲面过渡、壁厚均匀性控制、安装孔位布局、工艺性优化等基础设计技能，为后续更复杂的结构设计打下基础。
