多安装孔铰接式机械连接支座结构

　　这类带多组安装孔的铰接支座，在轻工输送线、小型自动化工作站的连杆传动单元里应用十分普遍，日常做设备改造、非标机构迭代时经常会碰到同类型的连接需求。从实际使用场景来看，这类支座主要承担两个方向的载荷传递：一是垂直方向的支撑载荷，用来承托铰接连杆端部的静载与小幅动载，二是铰接转动过程中的径向剪切力，保证连杆摆动过程中不会出现支座偏移、连接松脱的问题。

　　从结构功能上拆解，这个支座采用了一体式L型主体构型，竖直段顶部设置单组通孔，用来穿装铰接销轴，连接需要做定角度摆动的连杆构件；水平伸出的耳板上均匀布置三组通孔，分别对应不同的安装固定点位，既可以通过螺栓直接锁固在设备安装基板上，也能配合调整垫片微调安装高度，适配不同的连杆中心距要求。竖直段与水平耳板之间做了加厚过渡处理，没有尖锐的直角应力集中区，能有效降低长期交变载荷下的结构开裂风险，实际做有限元校核的时候，这个过渡圆角区域的应力集中系数能比直角结构降低40%左右，完全能满足轻载传动场景的疲劳强度要求。

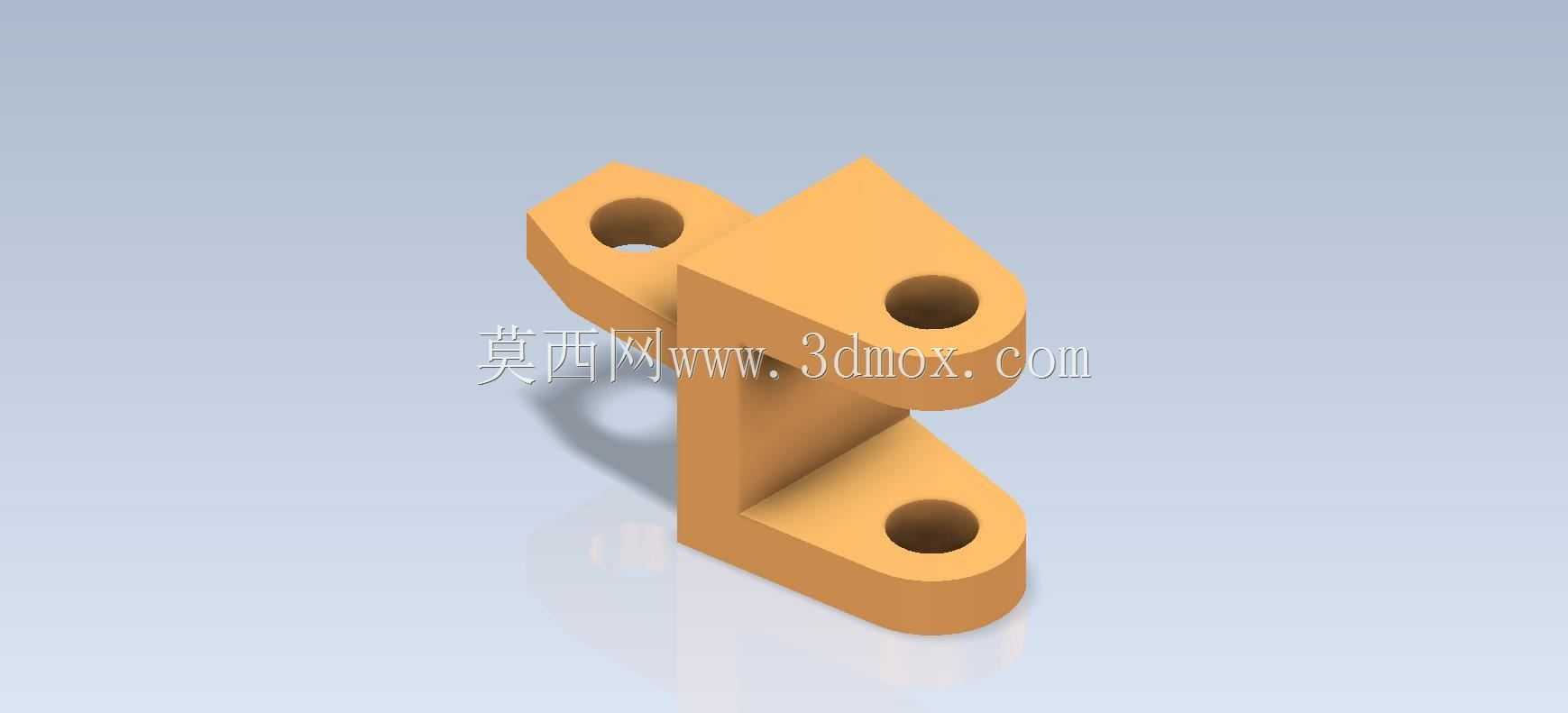

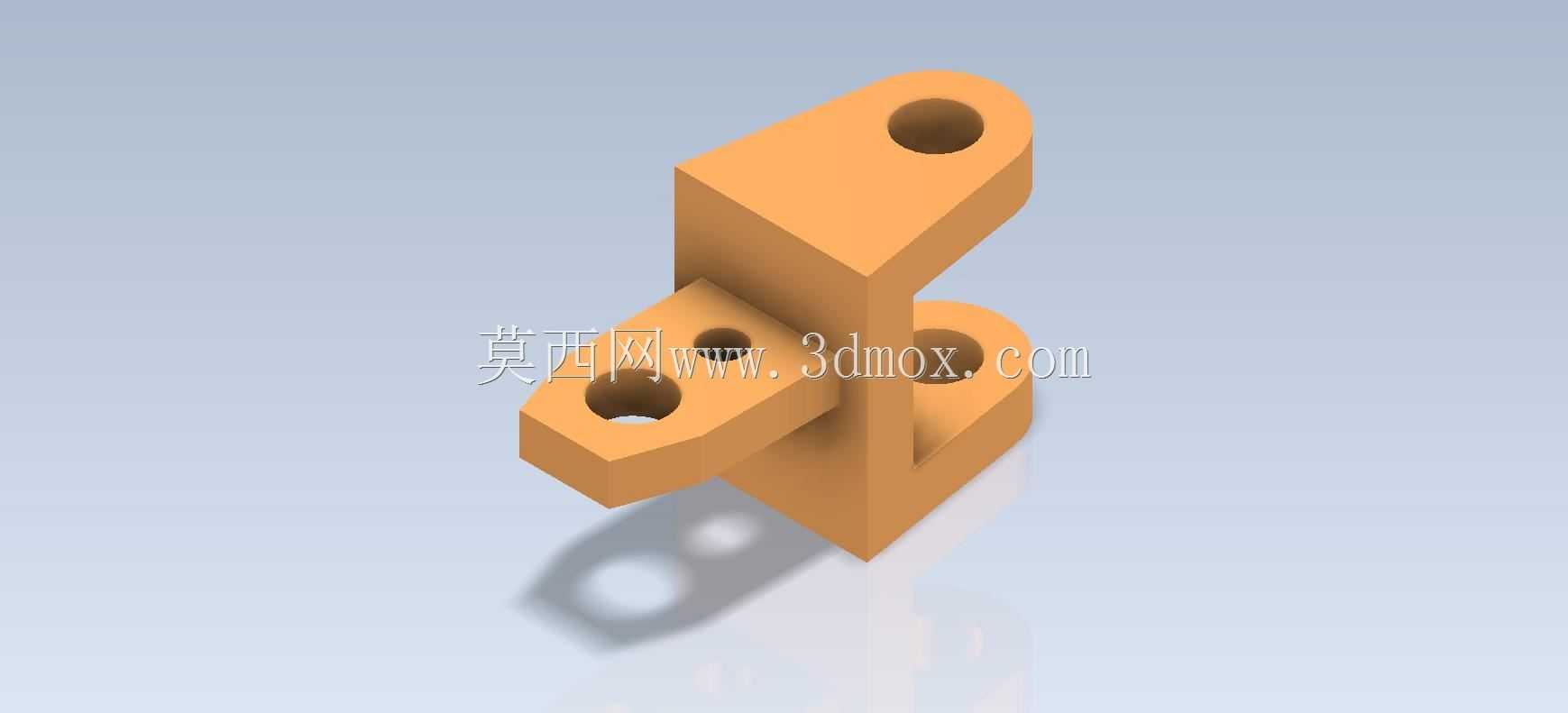

　　做这类零件的三维建模时，首先要确定的是安装基准面，通常以支座底部与基板贴合的平面作为主基准，先拉伸出主体的L型基体，再依次切除各安装孔的特征，需要注意的是所有安装孔的端面都要做0.5mm的倒角处理，既可以去除机加工后的毛刺，也能在穿装螺栓、销轴的时候起到导向作用，避免安装过程中刮伤零件表面的防腐涂层。孔位的位置度公差需要控制在0.1mm以内，保证现场安装时不需要额外修配孔位就能直接装配，减少现场装配的工作量。

　　从安装边界来看，这类支座的竖直段高度决定了铰接点的中心高，设计时需要匹配对应连杆的回转半径，避免连杆摆动过程中与设备基板、周边其他构件发生运动干涉；水平耳板的外伸长度要保证三组安装孔的螺栓有足够的扳手操作空间，通常孔边到耳板边缘的距离要大于螺栓公称直径的1.5倍，既保证安装时扳手能正常操作，也能避免孔边距过小导致的耳板开裂问题。所有通孔的直径公差通常取H7级，与销轴、螺栓的配合采用间隙配合，保证铰接转动灵活，同时不会出现过大的配合旷量，影响整个传动机构的定位精度。

　　实际选型应用的时候，这类支座通常采用45号钢加工后做发黑处理，或者采用铝合金6061材质做阳极氧化，前者适合载荷稍大的传动场景，后者适合对设备重量有要求的轻型自动化设备。安装时要注意在支座与安装基板之间加装防松垫圈，避免设备长期运行产生的振动导致连接螺栓松动，铰接销轴的端部要加装开口销或者轴用挡圈，防止销轴在转动过程中轴向窜动脱出。日常维护时只需要定期在铰接孔位置加注少量润滑脂，就能减少销轴与孔壁的磨损，延长整个连接结构的使用寿命，不需要做额外的特殊维护。
