43度角方形底座法兰弯头结构设计

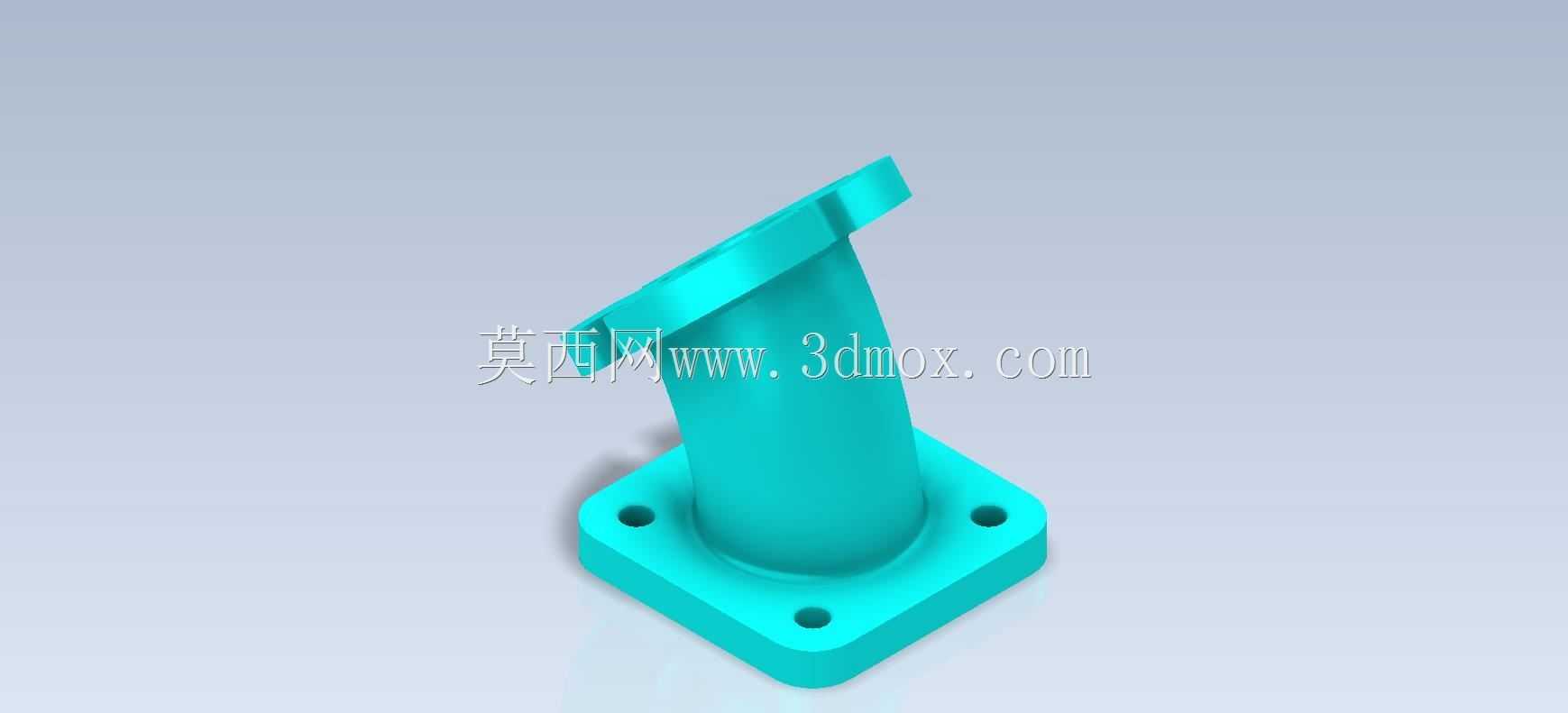

　　在工业流体输送系统的布局设计中，经常会遇到管路需要转向同时完成不同接口形式对接的场景，这类43度角的法兰弯头就是为适配非直角转向的管路排布需求开发的连接件，相比常规45度或90度弯头，它的转向角度更贴合现场管路的实际走向，能减少额外的转接件使用，降低管路系统的泄漏风险点。这类弯头的方形底座端一般用于直接对接设备壳体上的平面安装位，底座上开设的两个安装孔可通过螺栓实现快速固定，安装时不需要额外焊接法兰盘，能大幅缩短现场装配的工时，尤其适合在空间紧凑的设备内部管路布局中使用，比如小型液压站的阀组外接管路、气动控制系统的分支管路转向、小型冷却循环系统的管路对接场景都能见到这类结构的应用。从结构设计逻辑来看，

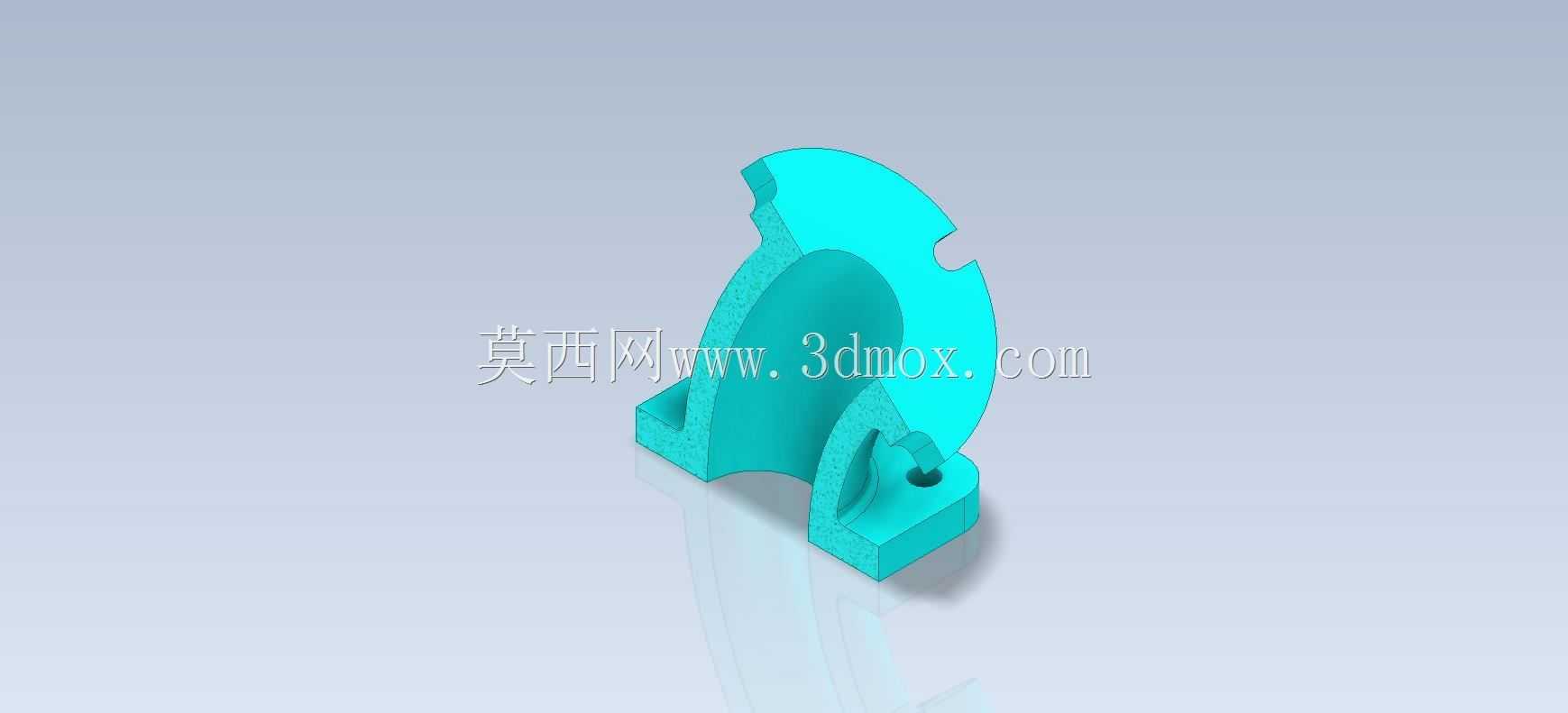

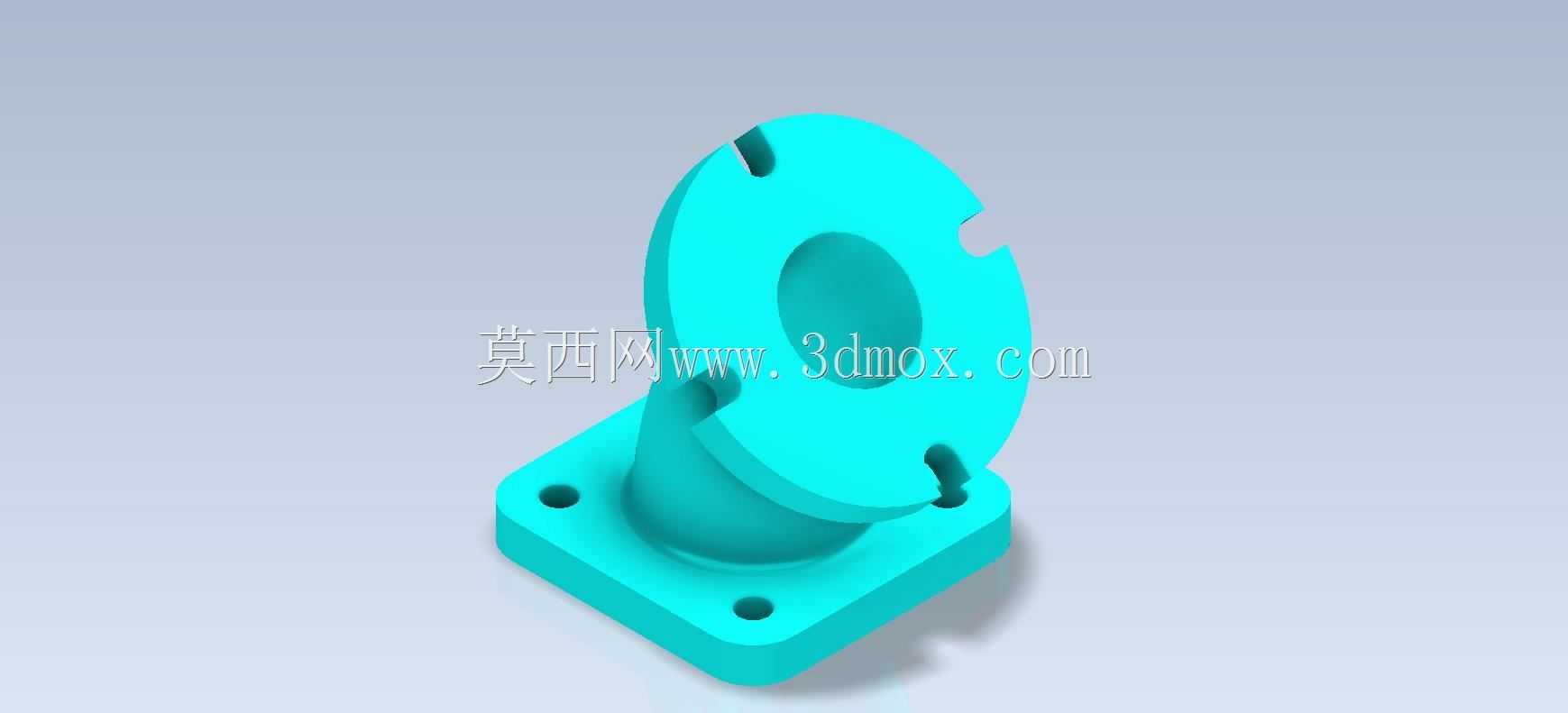

　　这款弯头的法兰端采用带缺口的圆形法兰结构，三个均匀分布的缺口式安装位替代了传统的全圆孔法兰设计，这种设计一方面能减轻零件自身重量，另一方面在安装时可以从侧面卡入螺栓，不需要从螺栓端部穿入，对于周边操作空间狭小的安装点位来说，能大幅降低装配难度，适合设备后期维护时的快速拆装作业。弯头的流道部分采用圆弧过渡结构，没有直角转折的死角，能减少流体在转向过程中的阻力损失，同时避免流体中的杂质在转角处堆积，对于输送带有微小颗粒的流体或者粘度较高的介质时，这种圆弧流道的优势会更加明显，能有效降低管路堵塞的概率。在安装边界的尺寸把控上，方形底座的边长尺寸要匹配设备端的安装面大小，底座上的安装孔中心距需要严格对应设备壳体上的预设螺孔位置，

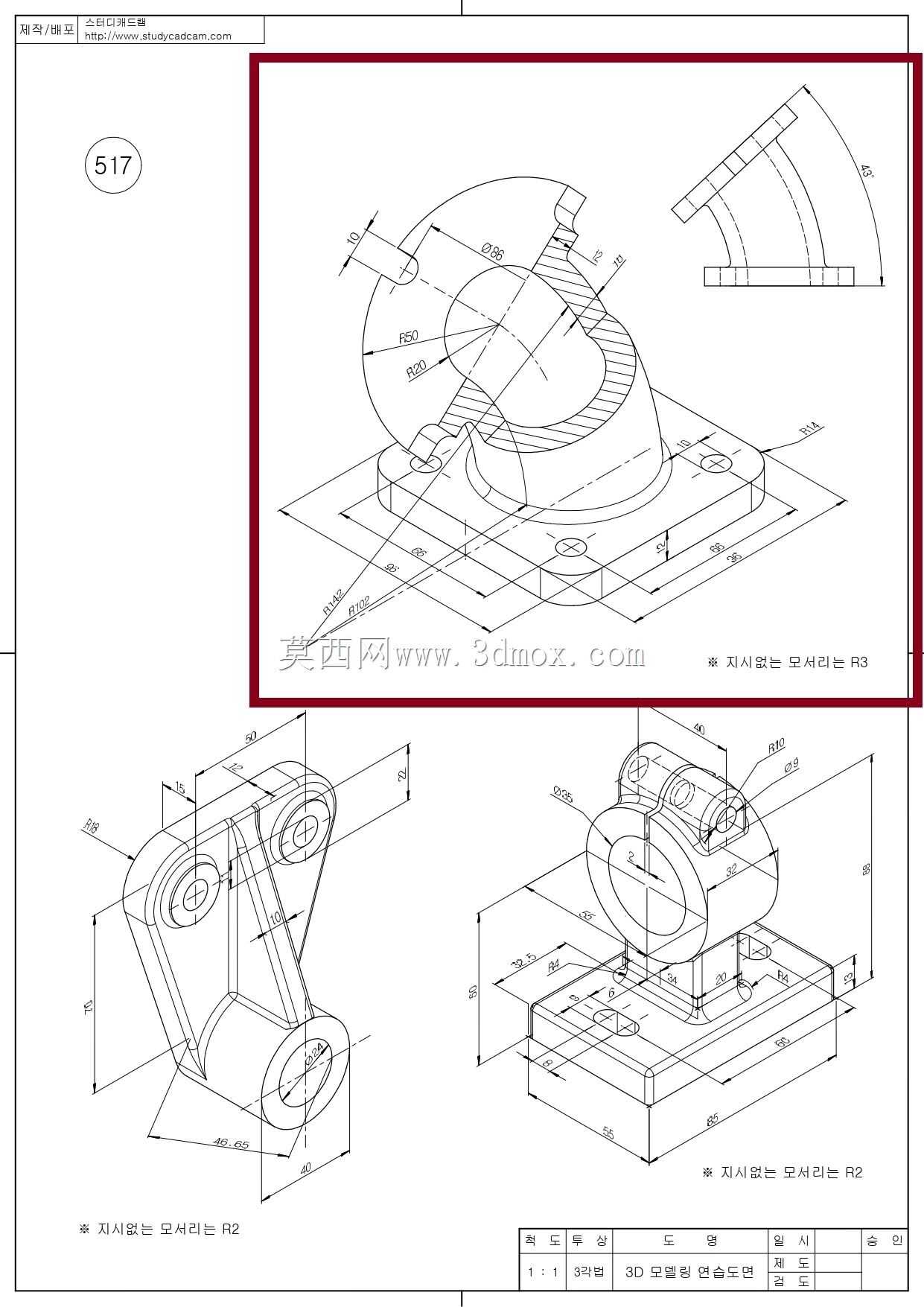

　　公差控制一般在±0.1mm范围内，避免安装时出现孔位错位无法装配的问题；法兰端的缺口位置要和对接管路的法兰安装孔位对齐，缺口的宽度要比所用螺栓的公称直径大0.5-1mm，保证螺栓能顺利卡入同时不会出现过大的装配间隙。弯头的整体高度要结合周边管路的排布空间确定，避免安装后和周边的其他零部件产生干涉，法兰端面和底座安装面的平面度需要控制在0.05mm以内，保证安装后密封垫能均匀受压，避免出现介质泄漏的问题。从建模的实操角度来说，绘制这类零件时首先要确定两个连接端的中心距和夹角，先搭建流道的中心轴线，再基于轴线扫描出流道的主体结构，之后分别绘制两端的法兰和底座特征，最后做连接处的圆角过渡，要注意壁厚保持均匀，

　　避免出现壁厚突变导致的应力集中问题，在承压工况下使用时，还需要在弯头的转角外侧做适当的加厚处理，抵消流体压力带来的应力集中影响。这类零件的材质选择一般根据输送介质的特性确定，普通水气管路可以选用铸铁或者镀锌钢材，腐蚀介质场景可以选用不锈钢或者工程塑料材质，加工方式根据批量大小可以选择铸造后机加工或者直接棒料数控加工，小批量定制场景下采用数控加工的精度更容易保证，大批量生产时采用铸造工艺能有效降低生产成本。在实际选型使用时，除了关注安装尺寸的匹配度，还要确认弯头的公称压力等级匹配管路系统的工作压力，避免压力过高导致零件变形泄漏，密封垫的材质也要和输送介质兼容，防止密封垫被介质腐蚀失效。
