圆顶法兰弯管结构设计建模练习

　　在流体输送、通风排气、粉体物料转运等工业场景中，管路变向与接口适配是管路系统设计的核心环节之一，圆顶法兰弯管这类构件，主要用于两端法兰接口存在角度偏移、同时需要对管路通径做平滑过渡的安装场景，避免直角弯头带来的流阻骤增、物料堆积卡滞问题。从实际使用场景来看，这类构件常见于低压流体输送管路、小型除尘设备的风道连接、粉体投料工位的转向管路，两端带法兰的结构可以直接和同规格的管路、设备端法兰通过螺栓紧固，不需要额外焊接转接，拆装维护的便利性更高，适合需要定期清理管路内部、频繁更换管路走向的试验线或者小批量生产工位。

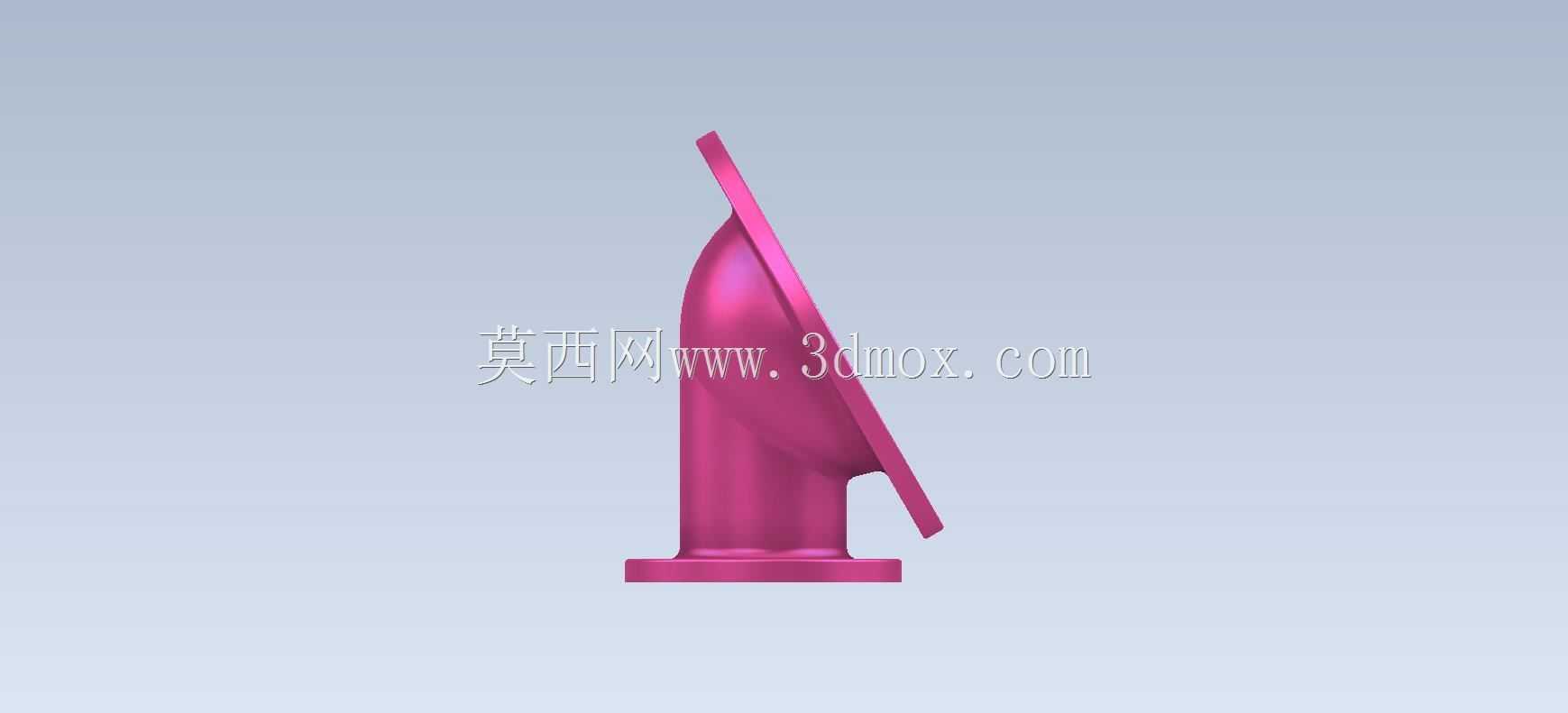

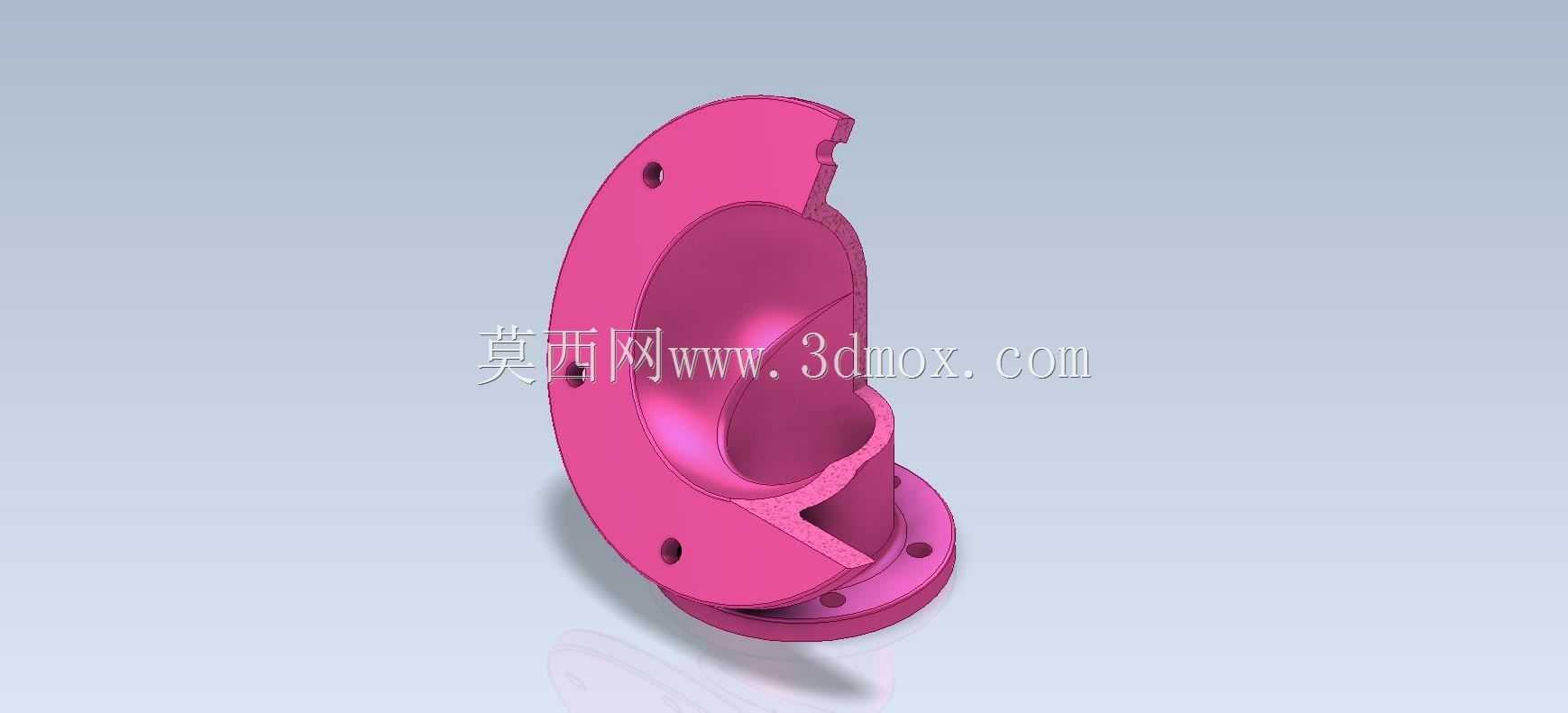

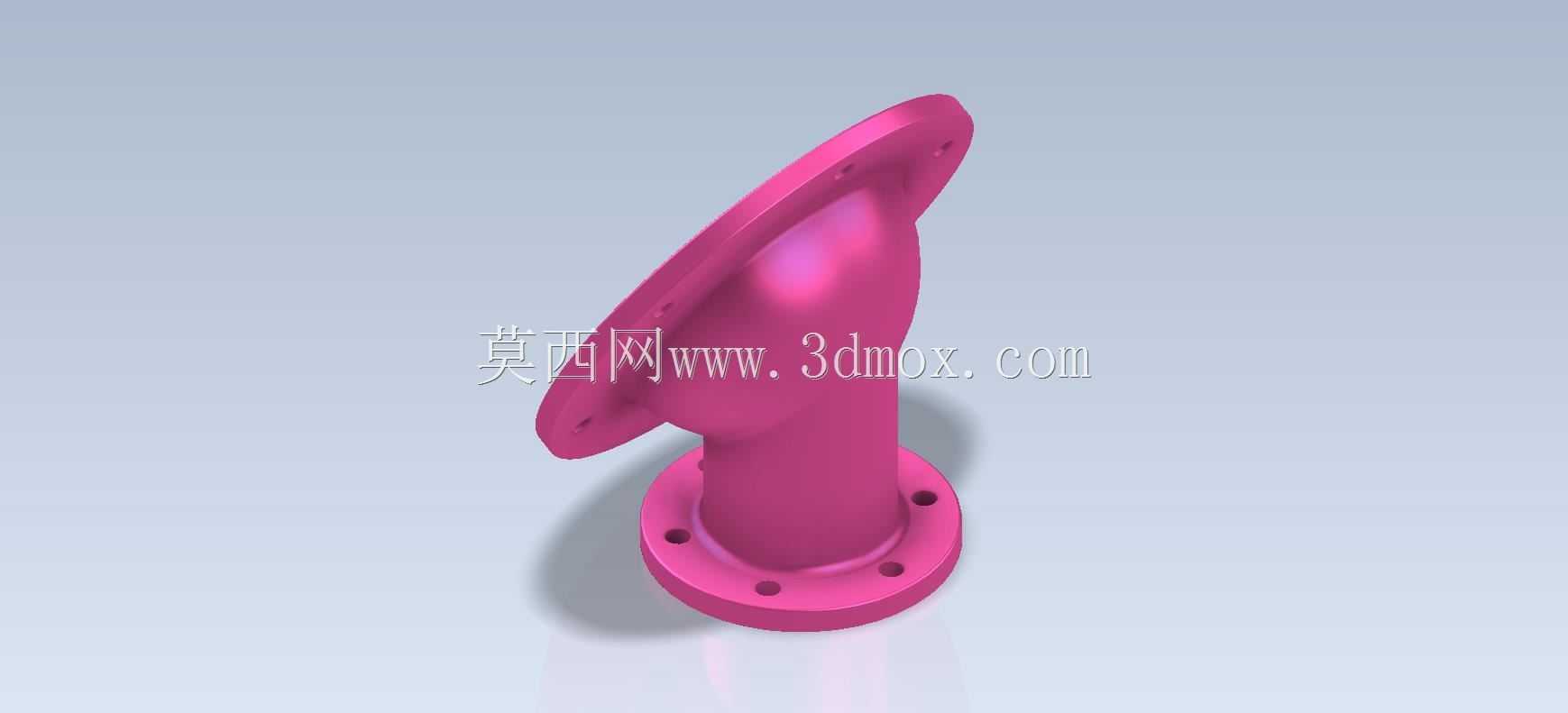

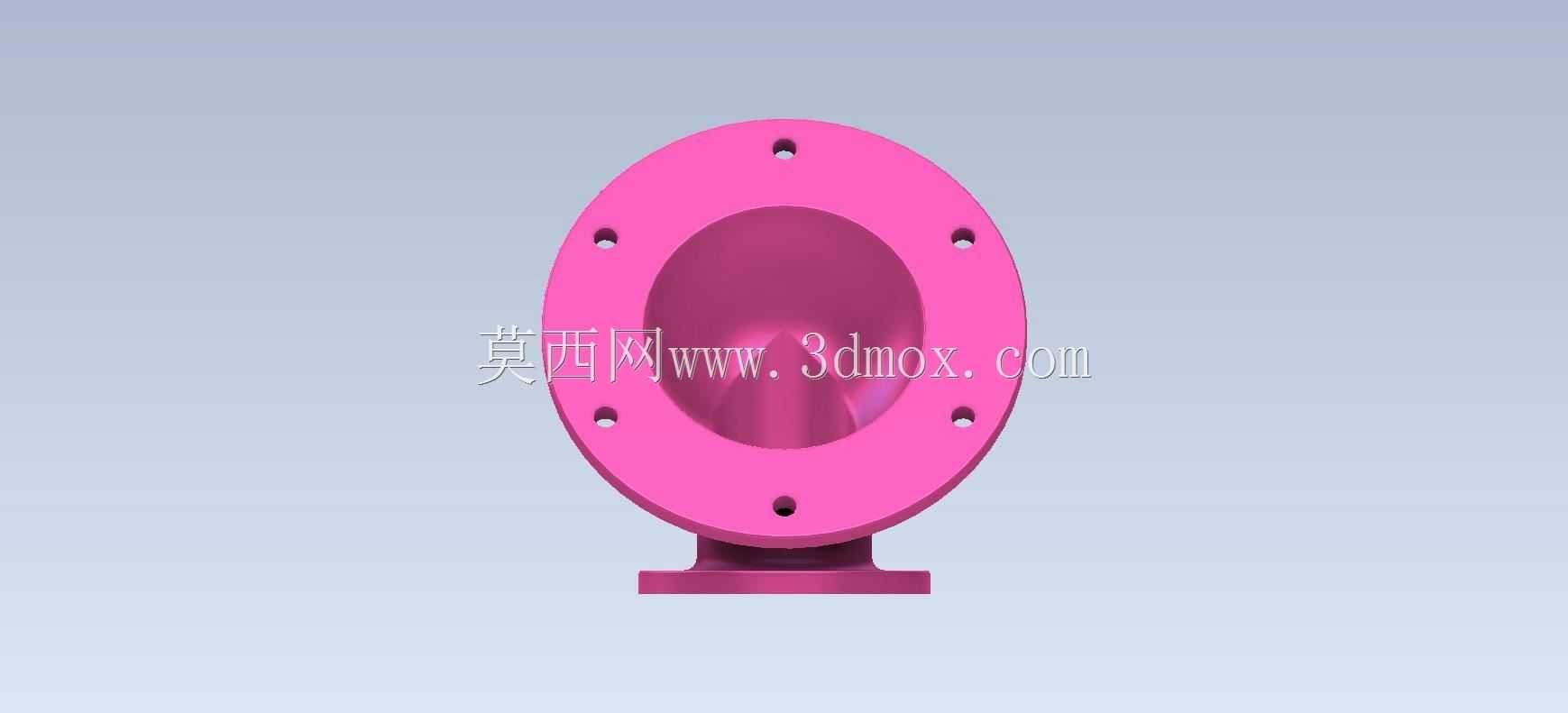

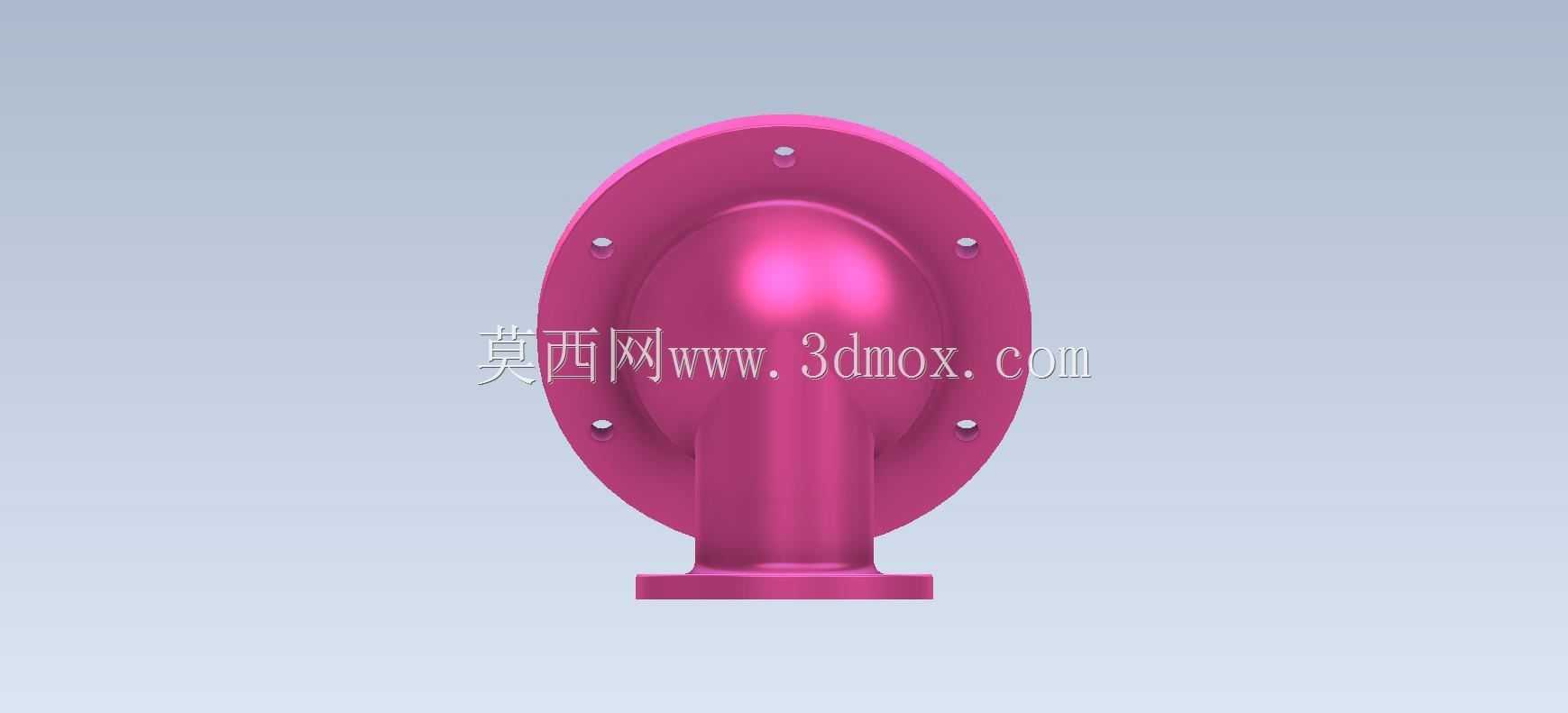

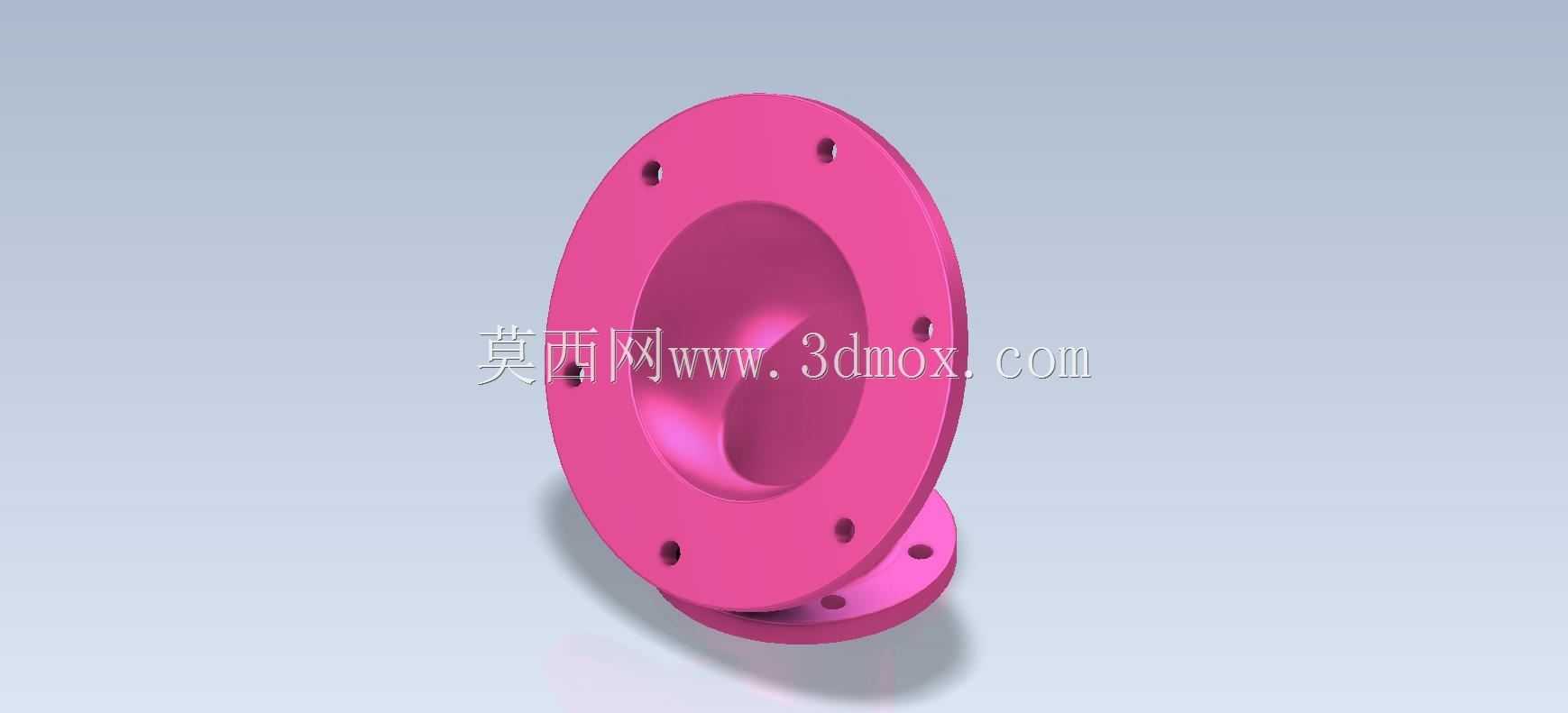

　　从结构功能来看，圆顶过渡段的设计是整个构件的核心，不同于等径弯头的通径恒定设计，这款弯管的上端法兰接口轴线和下端法兰接口轴线存在固定夹角，中间的圆顶段做了平滑的曲面过渡，能够让介质在转向过程中尽可能减少涡流产生，降低管路运行过程中的振动和噪音，同时避免粉体类物料在转角处堆积堵料。两端的法兰盘上均匀分布螺栓安装孔，孔位的分度圆尺寸和法兰外径需要匹配对应压力等级的法兰标准，安装时配合密封垫片就能满足低压工况下的密封要求，不需要额外做密封面加工，降低现场安装的加工成本。

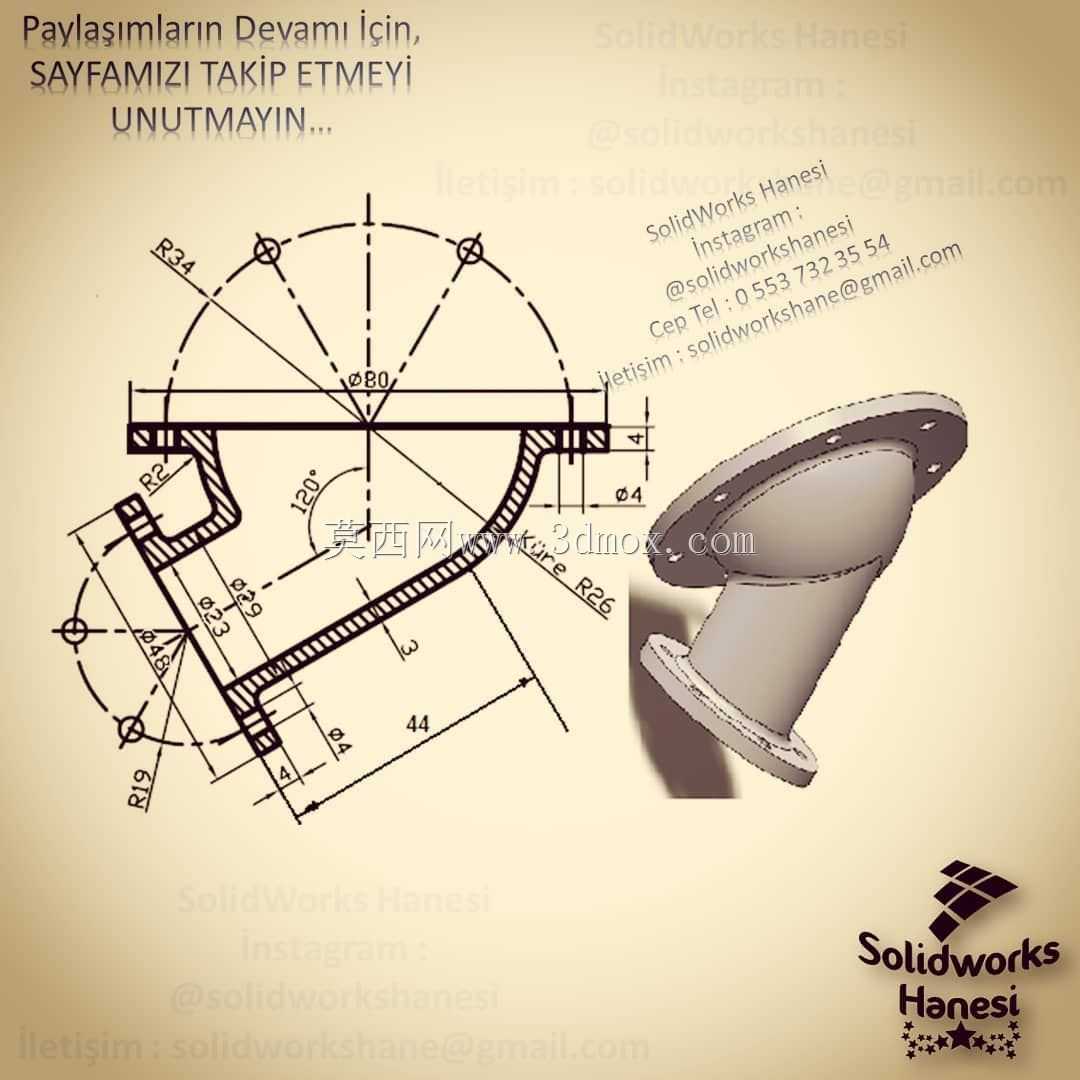

　　建模过程中需要先确定两端法兰的安装边界参数：首先明确下端法兰的基准面作为安装定位基准，确定法兰的外径、厚度、螺栓孔数量、螺栓孔直径以及分度圆直径，再根据管路转向的角度确定上端法兰的空间位置，保证上端法兰的端面和安装基准面的夹角符合管路布局的角度要求，两端法兰的通径尺寸根据实际输送流量确定，中间连接段的壁厚要满足对应工况下的强度要求，避免管路承压时出现变形。圆顶过渡段的曲面构建需要保证和两端直管段、法兰根部的相切过渡，不能出现曲面褶皱或者曲率突变，否则不仅会影响介质流动的顺畅性，在3D打印或者机加工制作的时候也容易出现应力集中的问题，建模时可以通过放样特征，分别选取两端法兰内侧的轮廓线作为放样截面，添加相切约束保证过渡曲面的顺滑，之后再对法兰和管体的连接位置做圆角处理，减少应力集中点。

　　安装边界方面，这类弯管的安装空间需要预留出螺栓拆装的操作空间，法兰外侧至少要留出足够的扳手操作距离，避免安装时螺栓无法紧固；弯管的整体外轮廓尺寸要提前和周边的管路、设备机架做干涉检查，尤其是圆顶过渡段的最大外轮廓位置，不能和周边的结构件发生碰撞，同时要考虑管路运行时的热胀冷缩量，在安装时预留适当的间隙，避免温度变化导致管路变形拉裂法兰密封面。对于输送磨蚀性物料的场景，还可以在建模时预留内壁加厚的余量，或者在弯管外侧预留耐磨衬层的安装空间，延长构件的使用寿命。

　　从建模练习的角度来看，这类构件涵盖了法兰盘的参数化绘制、空间角度定位、曲面放样过渡、特征圆角处理等常用的三维建模操作，适合初学者掌握空间基准面的建立、放样特征的约束设置、装配干涉检查的基本思路，练习过程中可以尝试调整两端法兰的角度、通径大小、法兰孔位参数，快速掌握不同参数下法兰弯管的建模逻辑，为后续复杂管路构件的设计打下基础。在实际工程应用中，这类构件不需要复杂的加工工艺，小批量制作时可以采用3D打印验证尺寸匹配性，确认无误后再采用金属焊接或者铸造的方式批量生产，能够有效缩短管路系统的设计验证周期，降低现场安装的改造成本。
