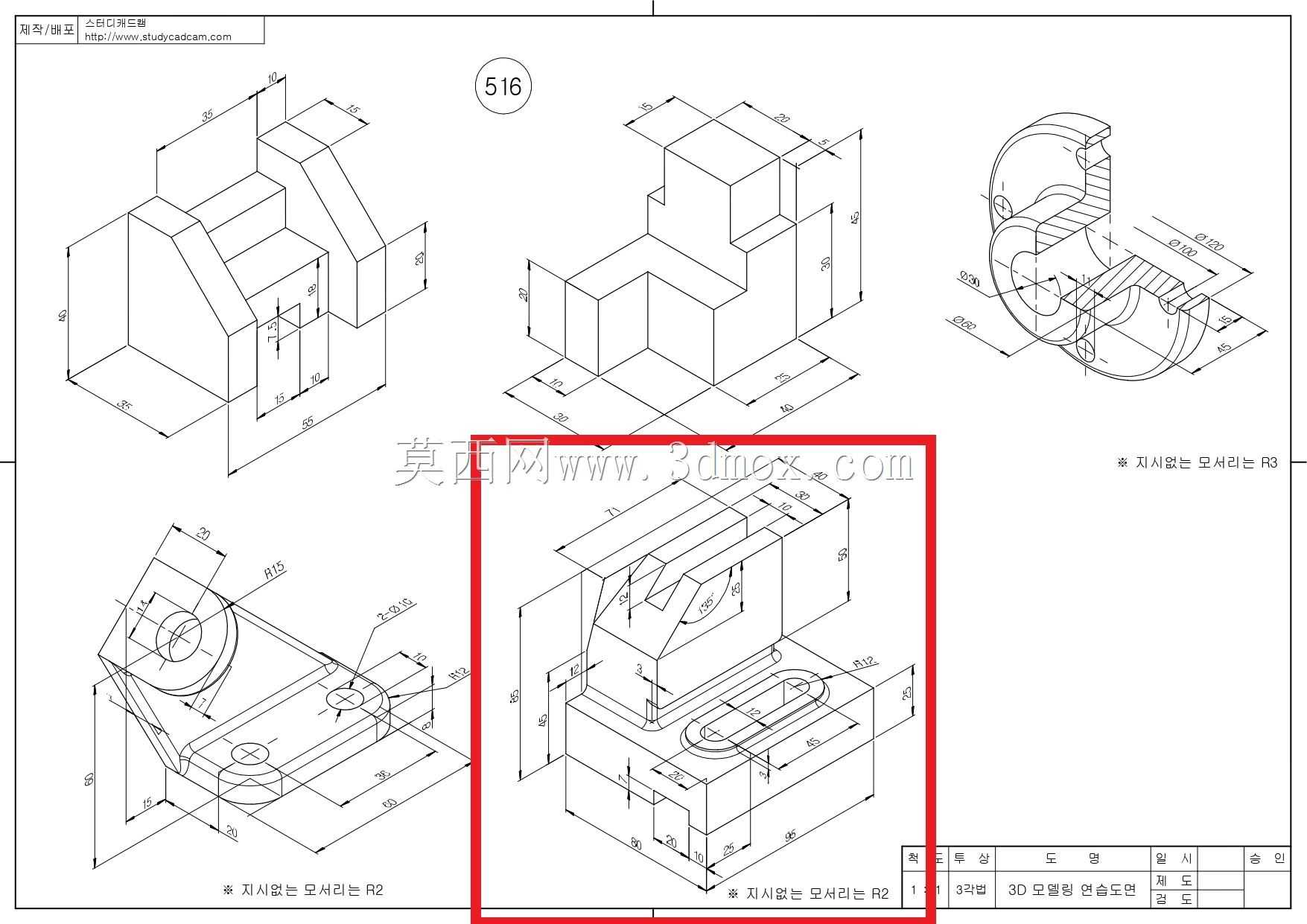

E型门轴承支撑座结构设计练习件

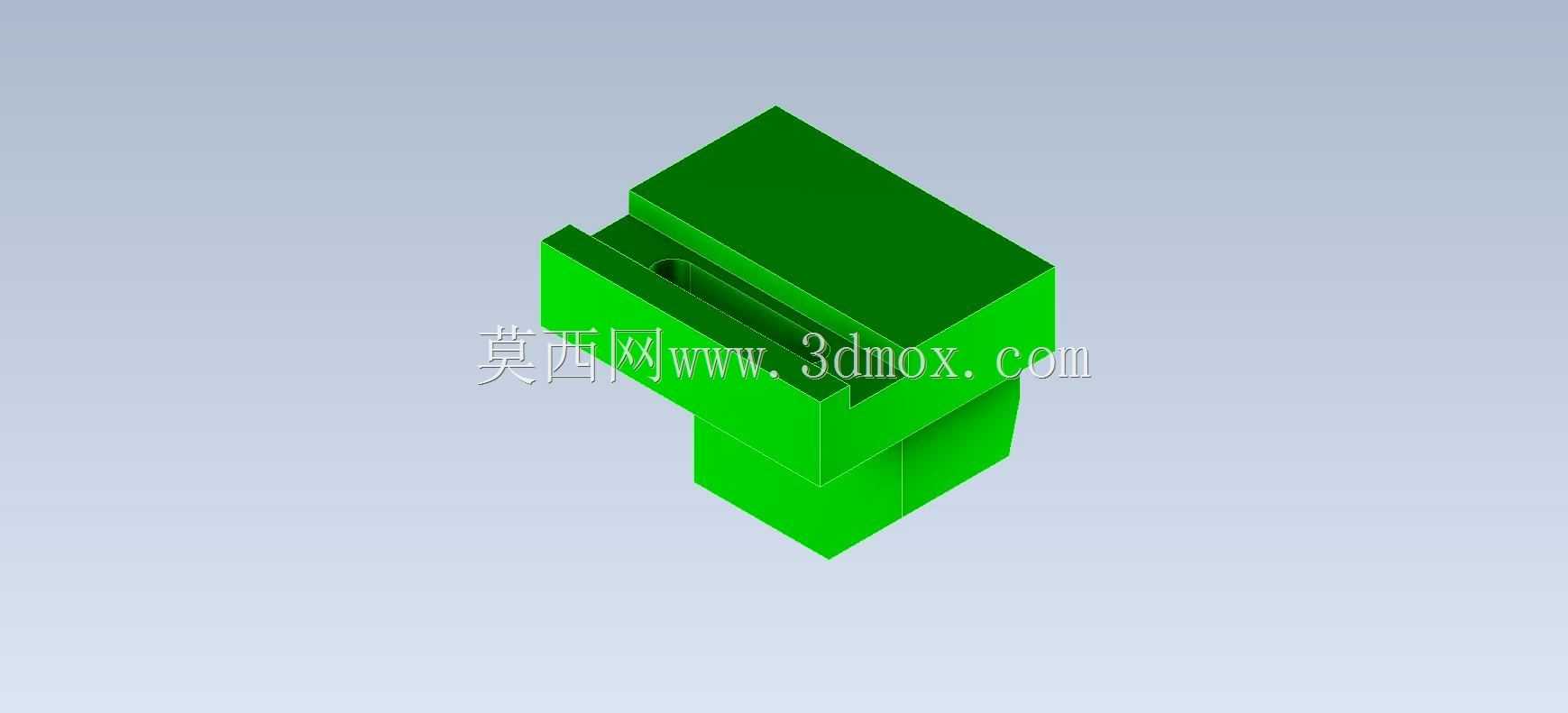

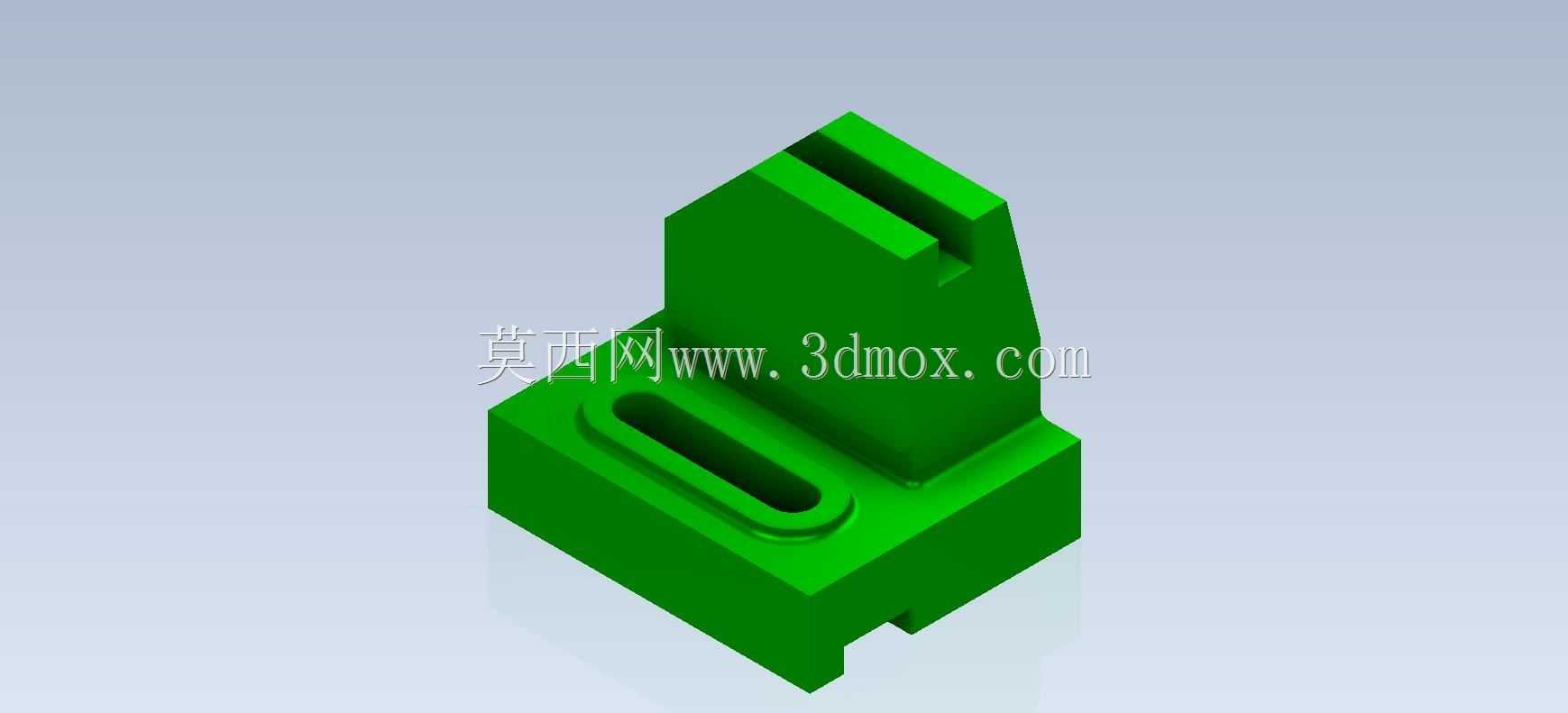

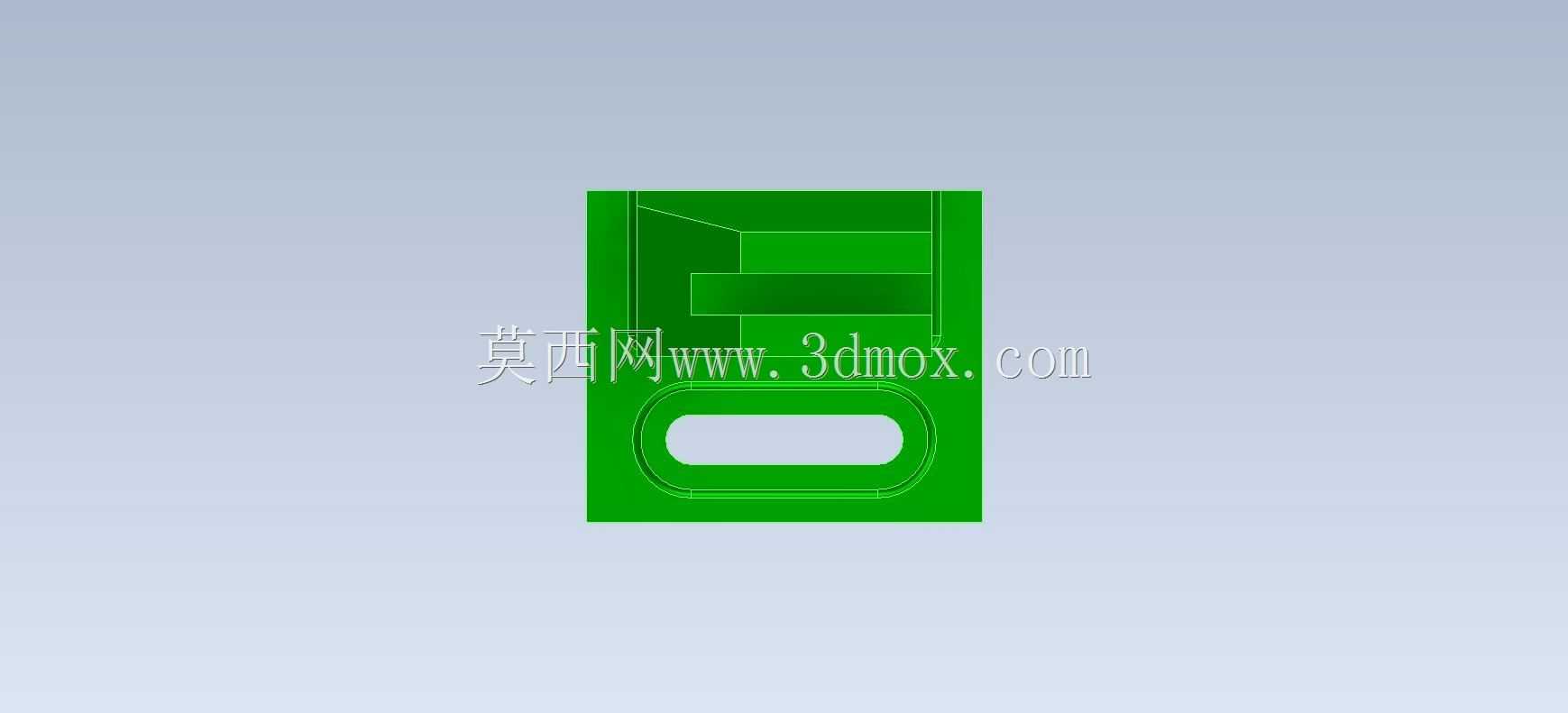

　　在日常的小型工装夹具、轻型输送线侧挡定位、民用门窗启闭辅助支撑这类场景里，这类E型门轴承支撑结构的出镜率其实不低，很多刚接触结构设计的从业者容易忽略这类小零件的细节，总觉得只要能装上轴、拧上螺丝就满足使用要求，实际跑合测试的时候往往会出现卡滞、受力偏移、安装面贴合不严的问题。从结构本身来看，这个零件采用一体式铸造成型后机加工的工艺路线是性价比最高的选择，底部的矩形安装基座做了下沉式的长圆孔设计，长圆孔的长度方向预留了2mm左右的安装调节余量，能抵消安装机架上的孔位加工误差，不需要装配时反复配钻铰孔，现场安装的容错率更高。基座上的长圆形沉槽不是减重工艺槽这么简单，这个槽的深度控制在3mm，刚好可以嵌入配套的防尘密封垫，

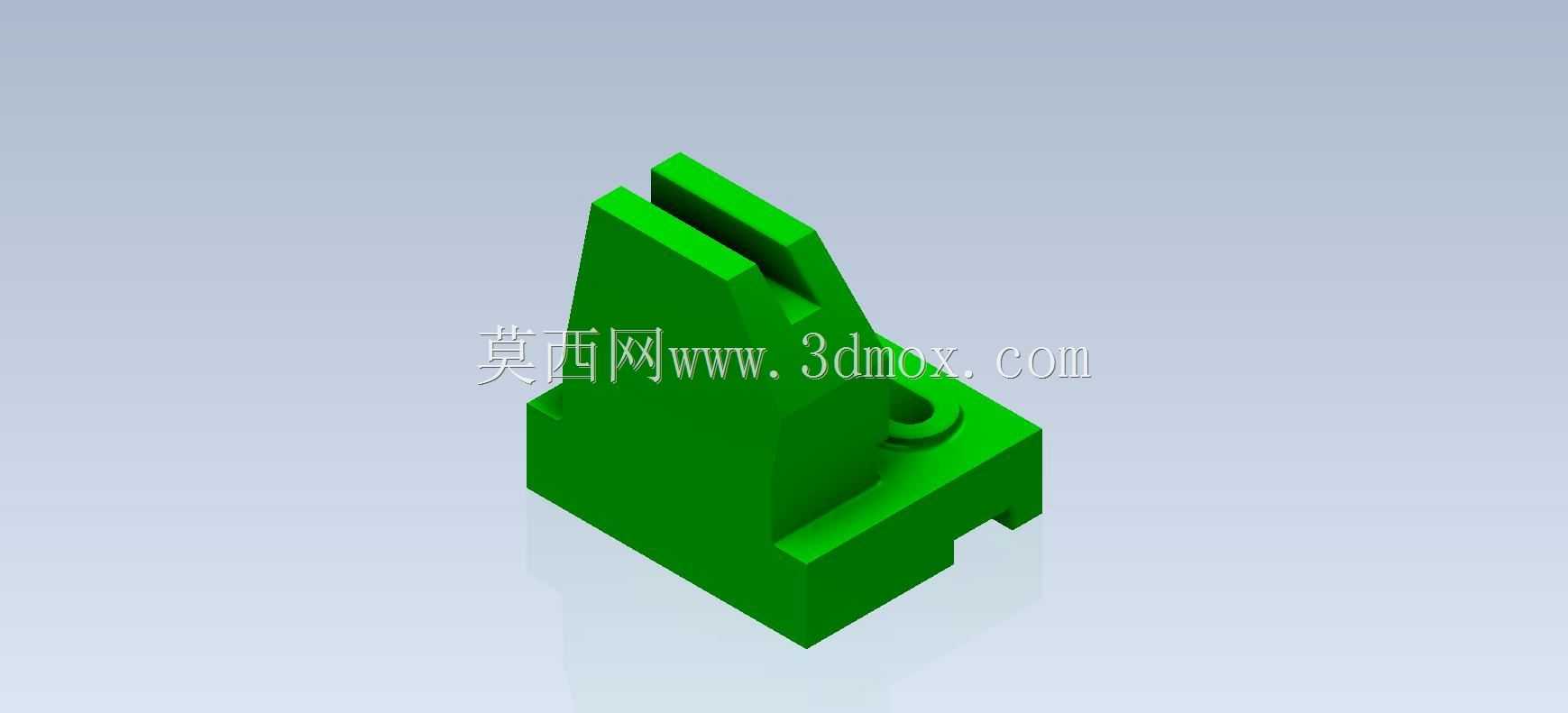

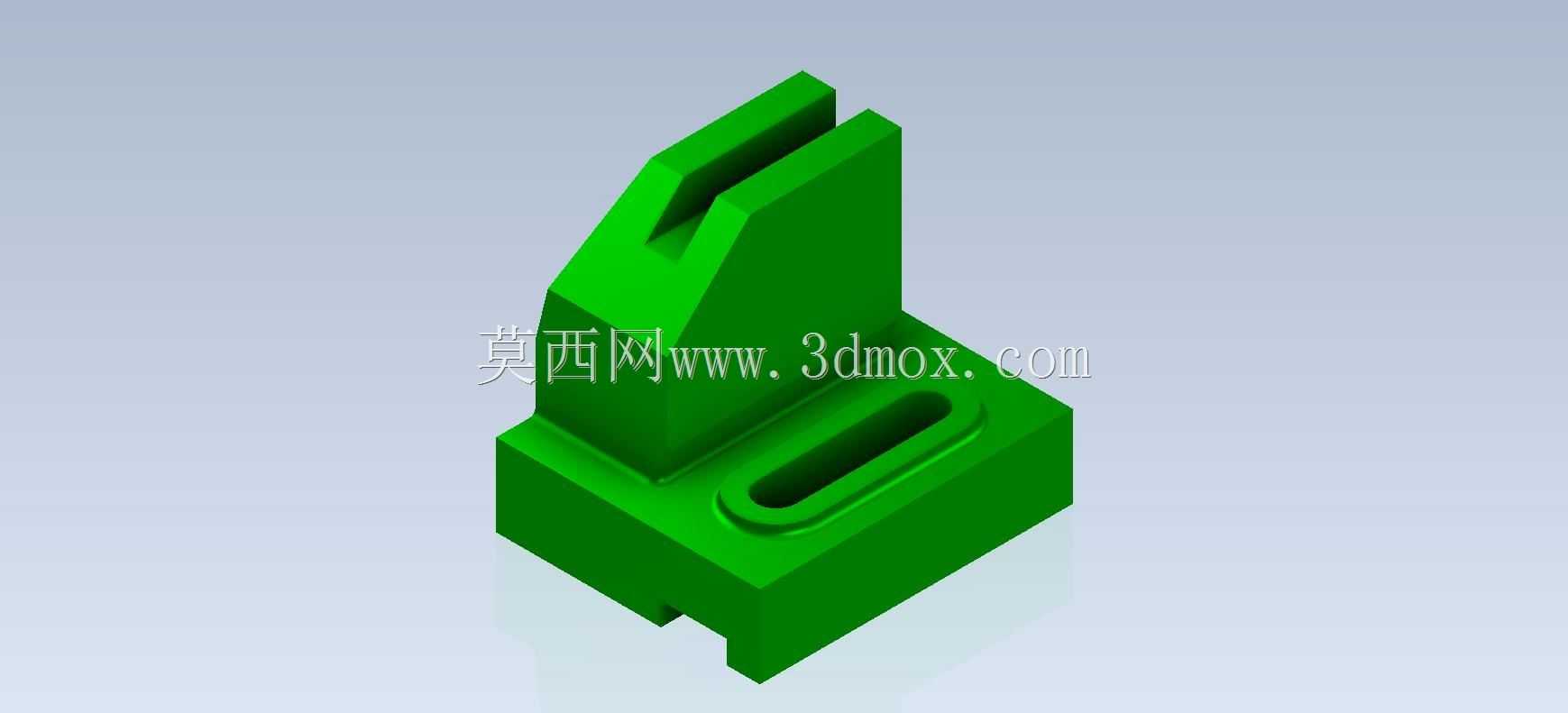

　　避免车间里的切削碎屑、粉尘落到安装螺栓的位置，时间长了锈死拆不下来，同时沉槽的边缘做了R0.5的圆角过渡，避免密封垫装配时被锐边切破，失去密封效果。上部的支撑立板做了15度的斜向让位，这个角度是匹配对应门轴的开启摆动轨迹算出来的，当门轴绕铰接点转动到最大开启角度时，立板的斜面不会和门体的连接臂发生运动干涉，不需要额外在门体上铣让位槽，减少了配套零件的加工工序。立板顶部的开口槽是直接和门轴的轴颈配合的位置，槽的两个侧壁做了平行度公差要求，控制在0.02mm以内，槽宽比轴颈直径大0.03-0.05mm，属于间隙配合，既能保证轴转动的时候没有卡滞感，又不会因为间隙过大出现轴的径向窜动，槽口的位置做了C1的倒角，

　　装配的时候轴可以顺着倒角滑入槽内，不需要反复对位调整，对线上装配的工人很友好。立板和底部基座连接的位置做了渐变式的加强筋，筋的厚度从根部的8mm过渡到顶部的4mm，不是等厚度的直筋，这种变厚度筋能在不增加太多整体重量的前提下，把立板受到的径向载荷均匀分散到整个基座安装面上，不会出现应力集中导致立板根部断裂的情况，之前做过同类型结构的受力仿真，等厚度直筋在受到1200N侧向冲击的时候，根部应力会达到材料屈服强度的92%，换成这种渐变筋之后，同载荷下应力只到屈服强度的65%，安全余量提升很明显。零件的整体安装边界控制得比较紧凑，基座的长宽尺寸控制在80mm*60mm，整体高度不超过100mm，不会占用过多的安装空间，

　　哪怕是在空间局促的小型设备机架侧面、门窗框的窄边位置都能装得下。表面处理的话如果是用在普通工业环境，做喷塑处理就可以，厚度控制在60-80μm，能满足一般的防锈要求，如果是用在潮湿或者有轻微腐蚀的环境，可以换成镀锌镍合金处理，盐雾时间能到72小时以上，不需要额外做不锈钢材质，成本能降下来不少。做这类零件的三维建模练习的时候，不能只照着图纸把外形拉出来就算完成，要多思考每个结构特征对应的实际用途，比如为什么长圆孔要做在这个方向，为什么立板要做斜角，为什么加强筋是变厚度的，把这些设计逻辑想明白，比画十个外形复杂的零件收获都大，很多刚入行的设计师做练习的时候总追求外形炫酷、特征复杂，反而忽略了这些基础零件里的工程细节，真到实际项目里出图的时候，往往就是这些小细节出问题，要么装配干涉，要么强度不够，要么现场装不上，反而耽误项目进度。
