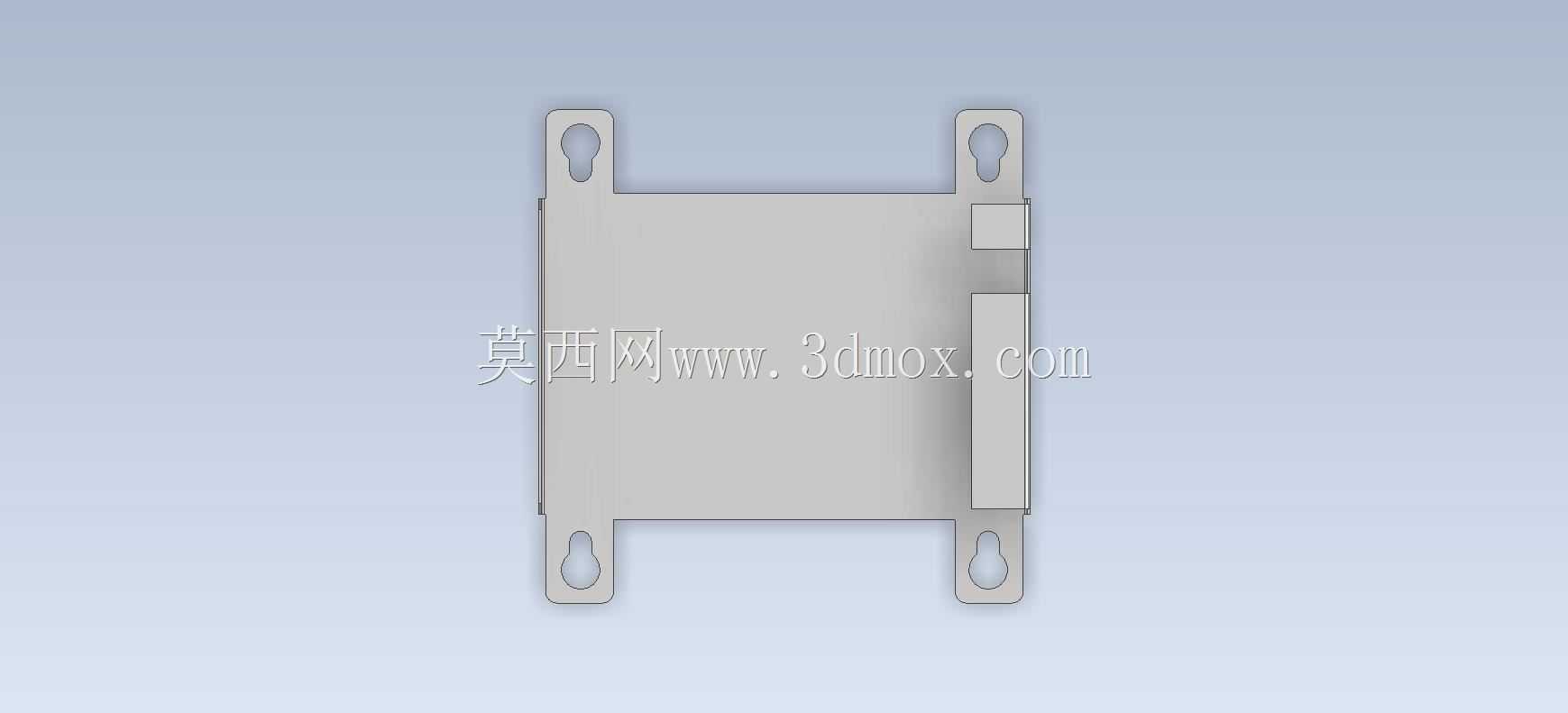

这款钣金固定支架在工业电控、小型设备内置模块安装场景中应用十分普遍,常见于工控机箱内部承托小型电路板、隔离电源模块、信号转换单元这类需要与机箱壳体保持一定安装间隙的部件,也可用于小型自动化设备里对传感器接线端子、小型继电器组做侧向固定,避免元器件直接贴附在设备金属壳体上引发的短路、散热不畅问题。从结构功能来看,支架主体采用平板折弯成型,底部预留的四个带安装孔的凸耳是核心安装定位结构,每个凸耳上的通孔尺寸适配常规M3、M4规格的十字盘头螺丝或者内六角圆柱头螺丝,凸耳向外延伸的设计让安装操作时螺丝有足够的扳手操作空间,不会被支架侧壁遮挡,同时四个安装点的布局形成稳定的矩形支撑面,即使承托的模块存在轻微偏载,也不会出现支架翘曲、

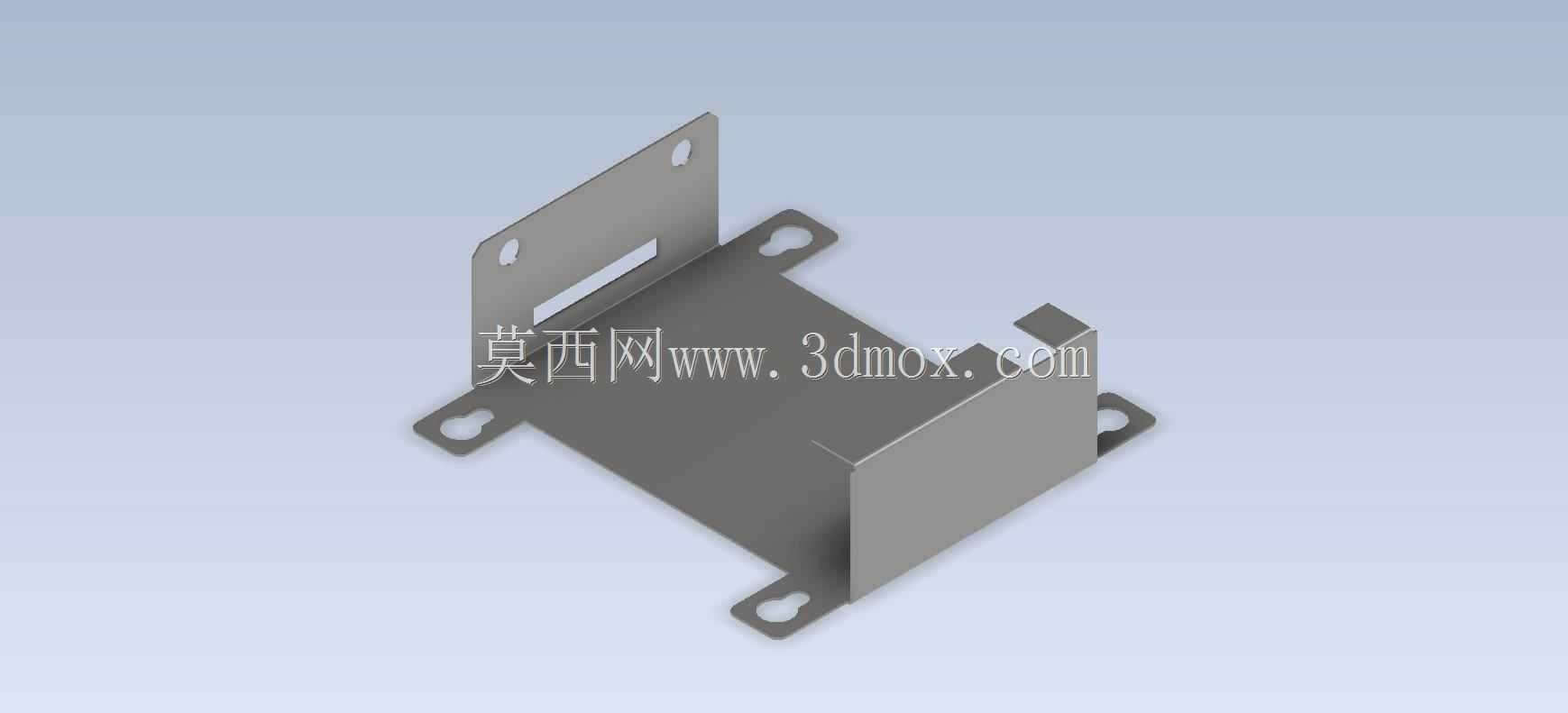

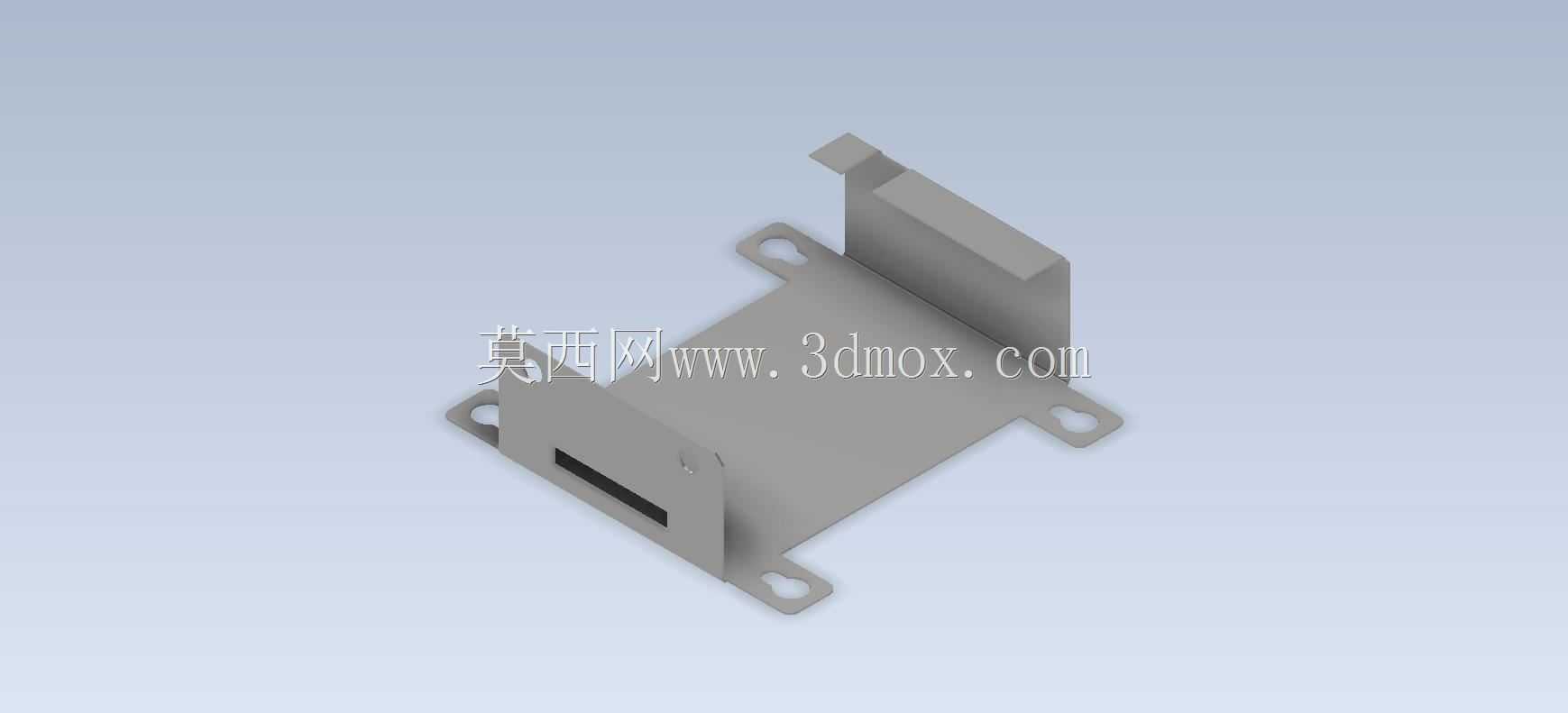

固定松动的情况。支架两侧向上折弯的立边起到侧向限位作用,立边上预留的长圆孔可以配合扎带或者小型压片对放置在支架平面上的模块做侧向约束,防止设备运输、运行过程中产生的振动让模块出现移位,其中一侧立边预留的矩形缺口是专门为模块出线设计的走线路径,能让模块的连接线缆顺着缺口平顺引出,避免线缆被钣金锐边割破绝缘层,也能让内部布线更加规整,减少线缆杂乱对设备后期维护的干扰。设计这类钣金支架的时候,首先要确认被承托模块的最大外形轮廓尺寸,支架主体平面的长宽尺寸要比模块外形单边留出2-3mm的余量,既方便模块放置定位,也不会因为余量过大导致支架占用过多的机箱内部空间;折弯边的高度要根据模块上最高元器件的高度来确定,
通常要比最高元器件高出1-2mm,这样即使支架上方有其他部件排布,也不会直接压到模块上的敏感元件;底部安装凸耳的折弯位置要做合理的让位设计,避免折弯后凸耳与主体平面的连接处出现应力集中,同时凸耳上的安装孔中心到支架边缘的距离要满足螺丝安装的最小边距要求,防止安装时螺丝孔出现开裂变形。从安装边界来看,这款支架的整体高度较低,属于薄型安装支架,适合在设备内部竖向空间紧张的场景使用,四个安装孔的孔位间距可以适配市面上多数标准工控机箱的内部安装凸点,不需要额外在机箱壳体上重新打孔,降低了机箱二次加工的工作量;钣金的厚度选择上兼顾了结构强度与轻量化需求,常规使用场景下选用1.2mm或者1.5mm厚度的冷轧钢板就可以满足承重要求,

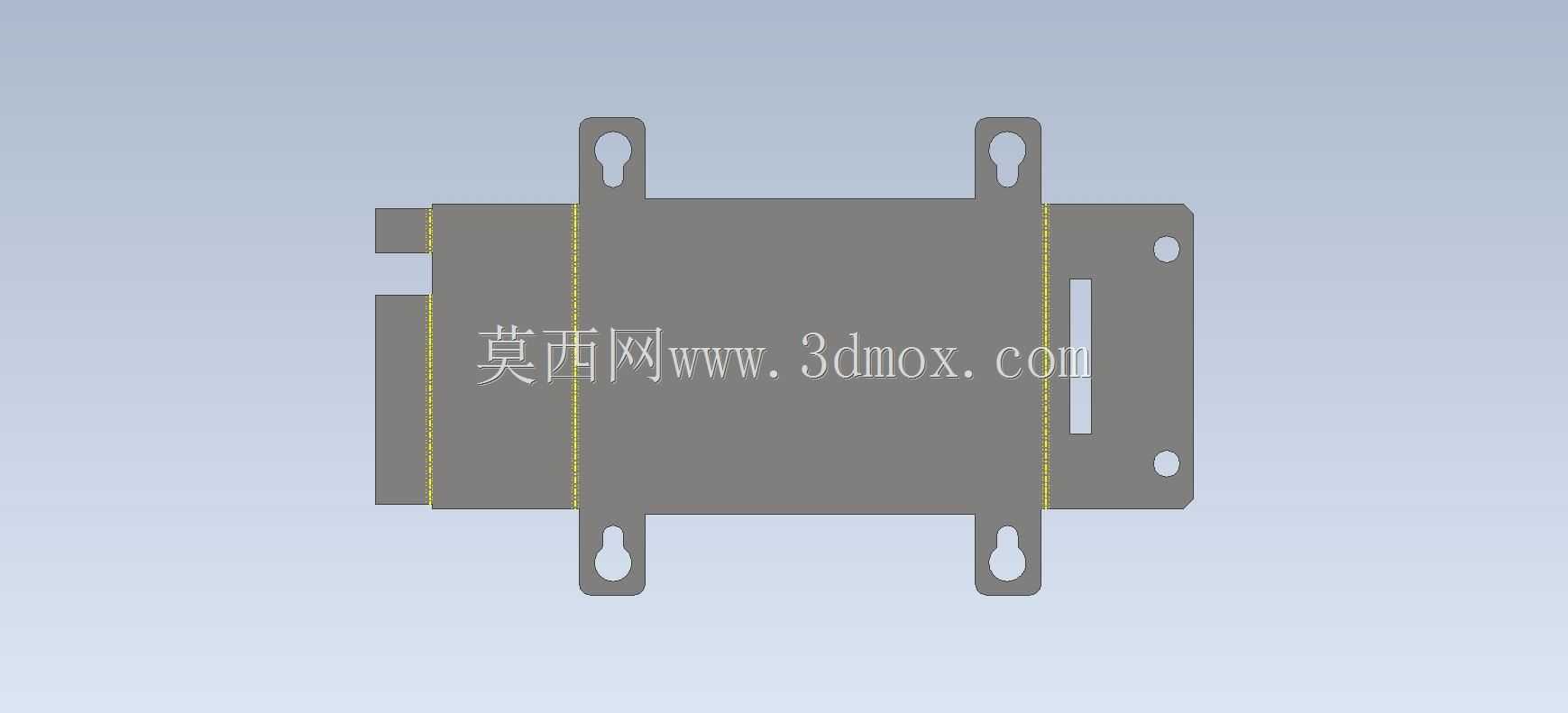

如果承托的模块重量超过1kg,可以适当增加钣金厚度到2mm,同时在折弯处增加压筋结构来提升整体刚性,避免支架长期承重出现变形。实际建模过程中,这类钣金件要特别注意折弯系数的设置,不同厚度的板材、不同的折弯内R角都会影响最终的成型尺寸,要是折弯系数设置错误,很容易出现安装孔位偏差、立边高度不符合设计要求的问题,直接导致支架无法正常装配;另外所有的钣金锐边都要做倒钝处理,尤其是走线缺口的位置,必须去除毛刺,防止安装和维护过程中划伤操作人员、破坏线缆绝缘层,这也是钣金结构设计里很容易被忽略但直接影响使用安全性的细节。
