带轮毂安装座V型槽滑轮结构设计

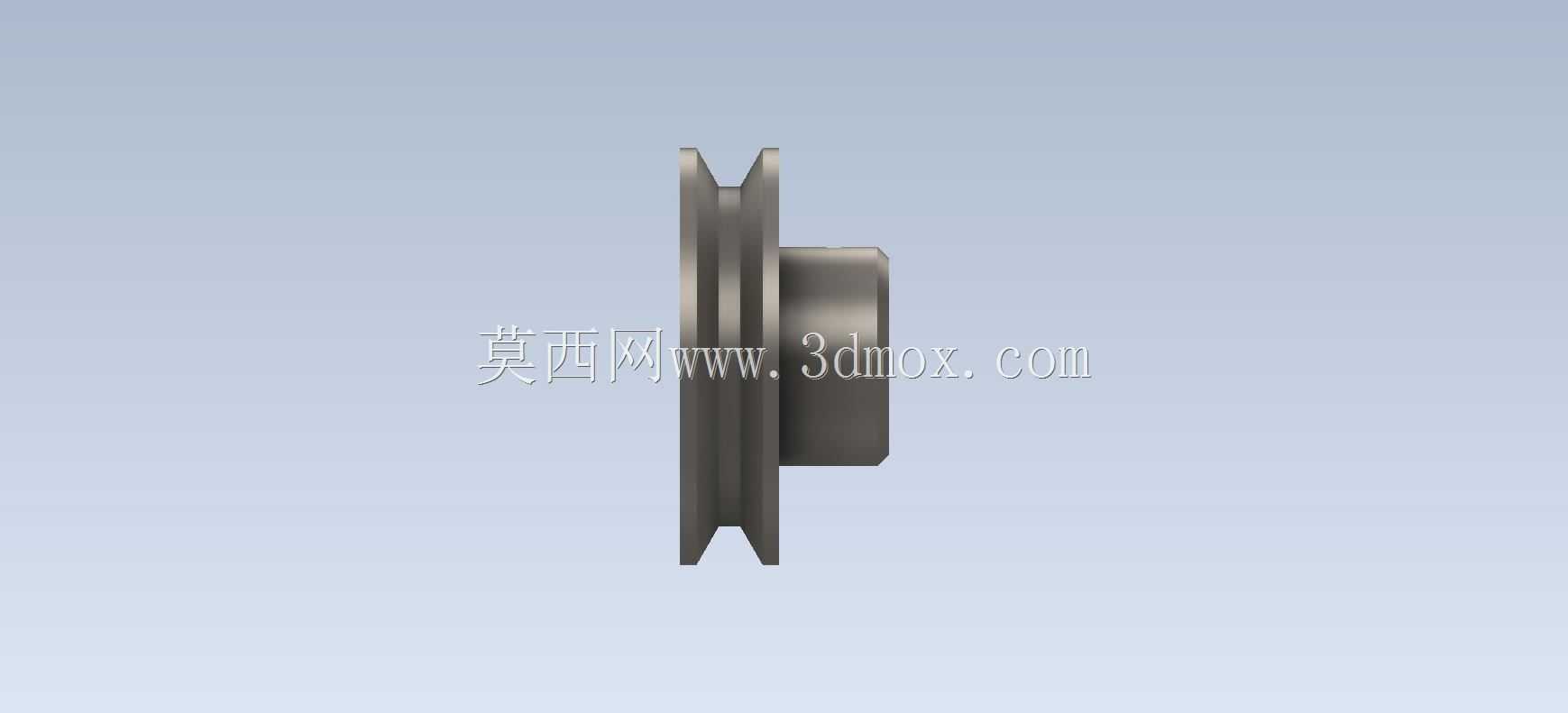

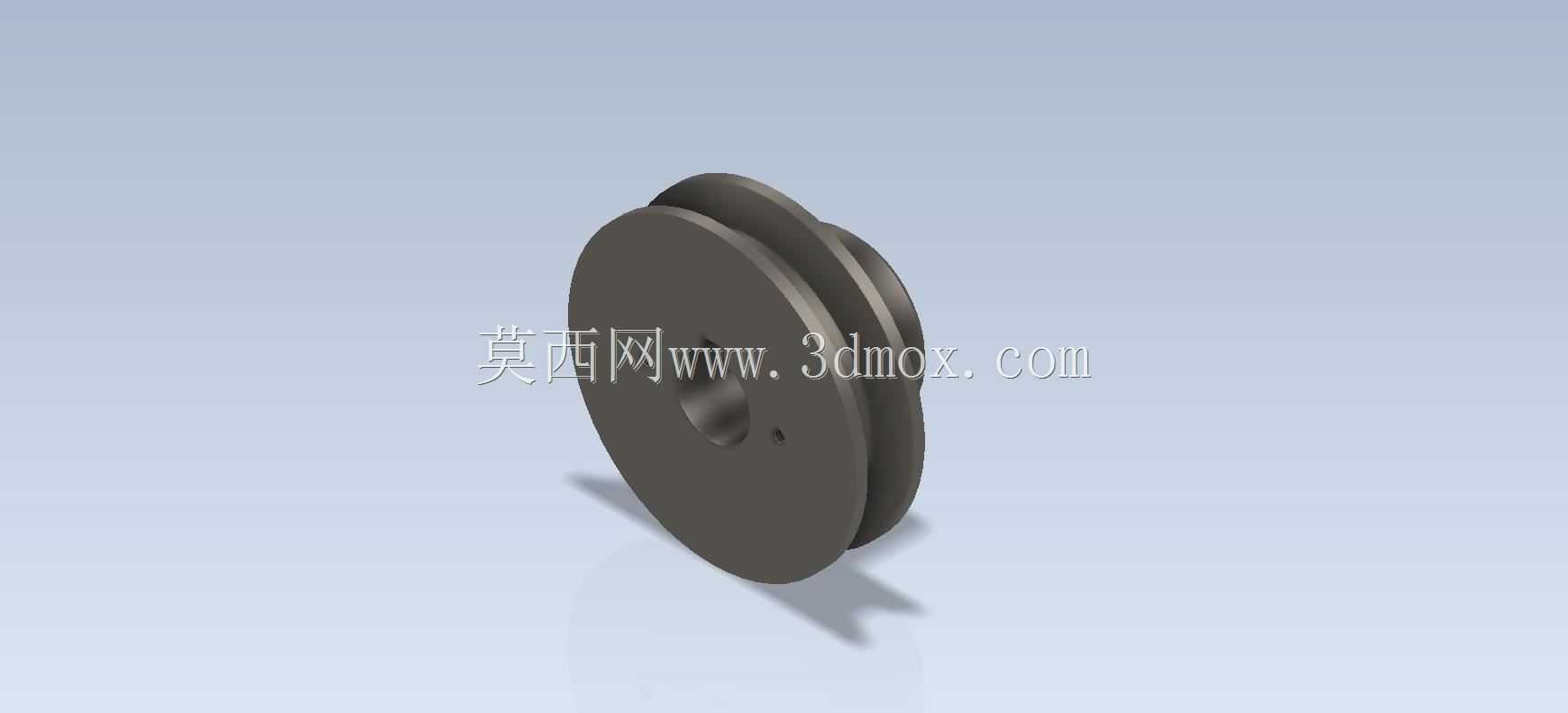

　　这款V型槽滑轮在轻载传动、导向输送场景中应用十分广泛，从小型自动化生产线的物料导向、轻工设备的张紧传动，到小型起重装置的绳索导向，都能见到这类结构的身影。区别于重型起重滑轮的厚重结构，这款滑轮采用单轮毂单侧延伸的安装结构，整体结构紧凑，适配安装空间局促的小型设备布局。从功能特性来看，轮缘的V型槽专门适配圆截面绳索、尼龙绳或者细钢丝绳，槽面的弧度经过优化，绳索嵌入后不会出现侧向滑脱，同时槽壁与绳索的接触面积控制在合理范围，既不会因为接触面积过小造成绳索局部磨损过快，也不会因为槽宽过大导致绳索运行时出现左右窜动。轮毂部分做了轴向延伸设计，中心的通孔用于穿装固定轴，轴孔与轮毂端面的垂直度是设计时需要重点控制的形位公差，一旦垂直度超差，

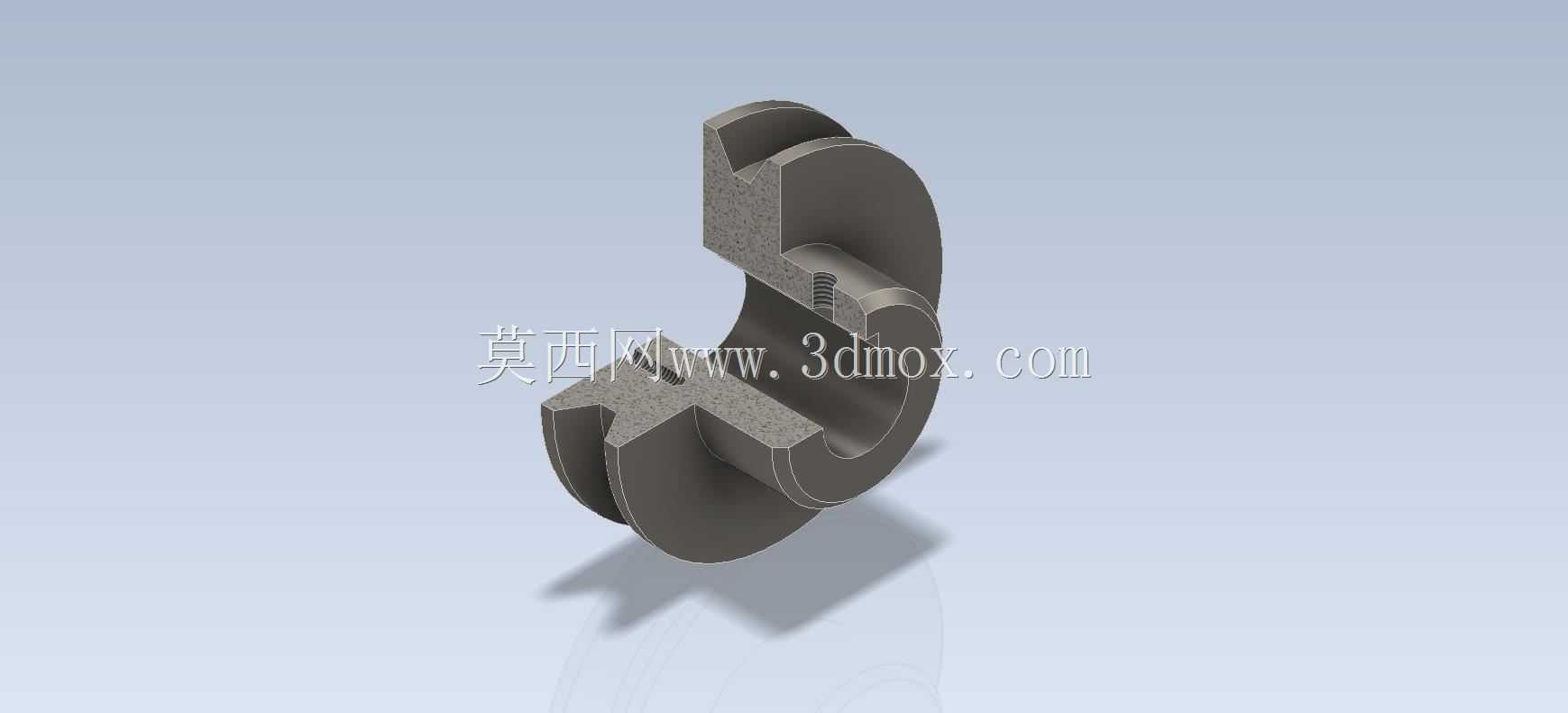

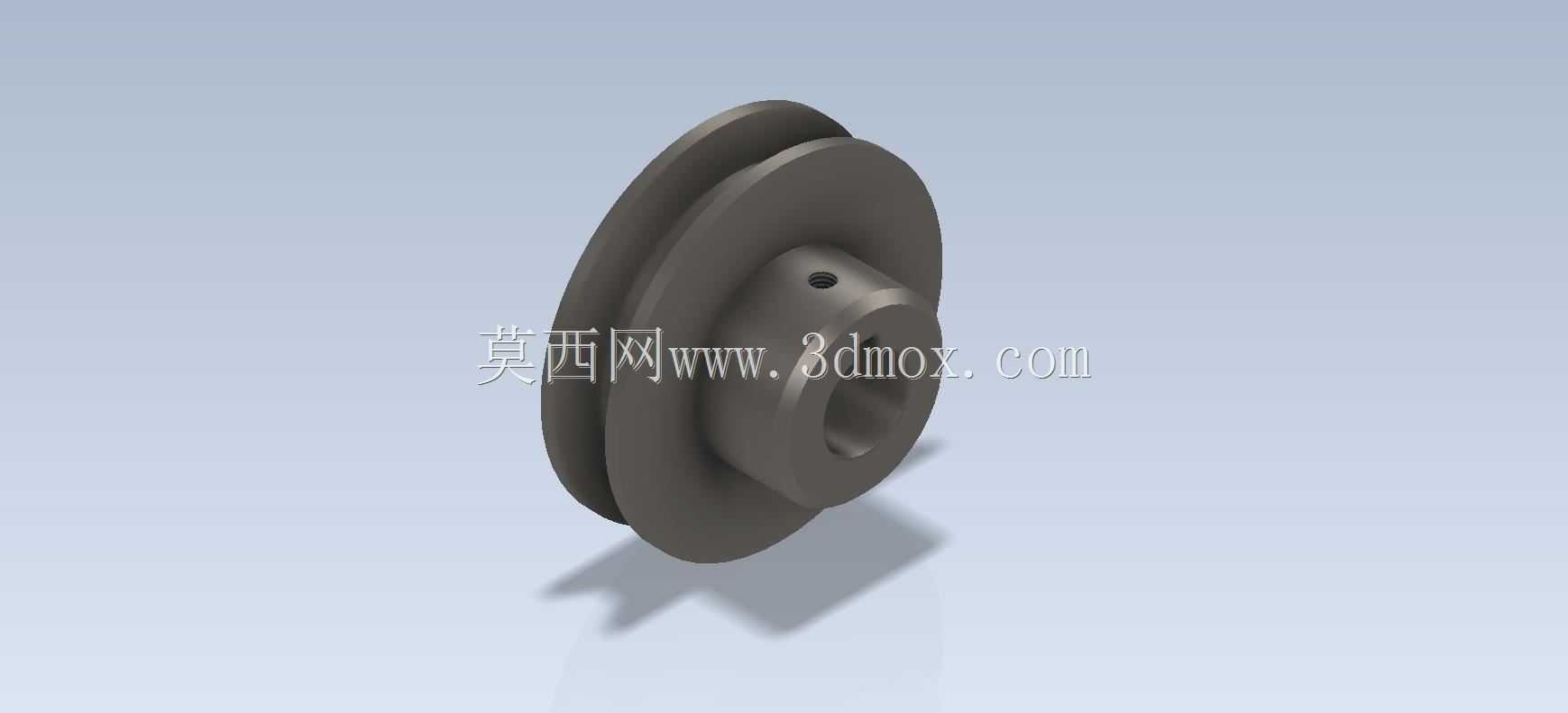

　　滑轮转动时就会出现端面跳动，轻则加剧绳索磨损，重则导致运行卡滞。轮毂侧面设置的径向顶丝孔，用于安装紧定螺钉，装配时可以将滑轮与转轴牢牢锁死，避免滑轮在转轴上出现轴向窜动或者跟转失效，这种固定方式拆装便捷，不需要额外加工键槽，非常适合轻载、低转速的应用场景。设计这类滑轮的时候，首先要根据适配的绳索直径确定V型槽的开口宽度与槽深，通常槽深要大于绳索半径，保证绳索嵌入后至少有三分之一的直径处于槽内，防止运行时脱槽；轮缘的外径则要根据所需的传动比或者导向行程来确定，外径过小会导致绳索弯曲半径不足，长期运行会大幅降低绳索的使用寿命，外径过大则会占用过多安装空间，增加不必要的转动惯量。轮毂的轴向长度需要匹配安装座的厚度，

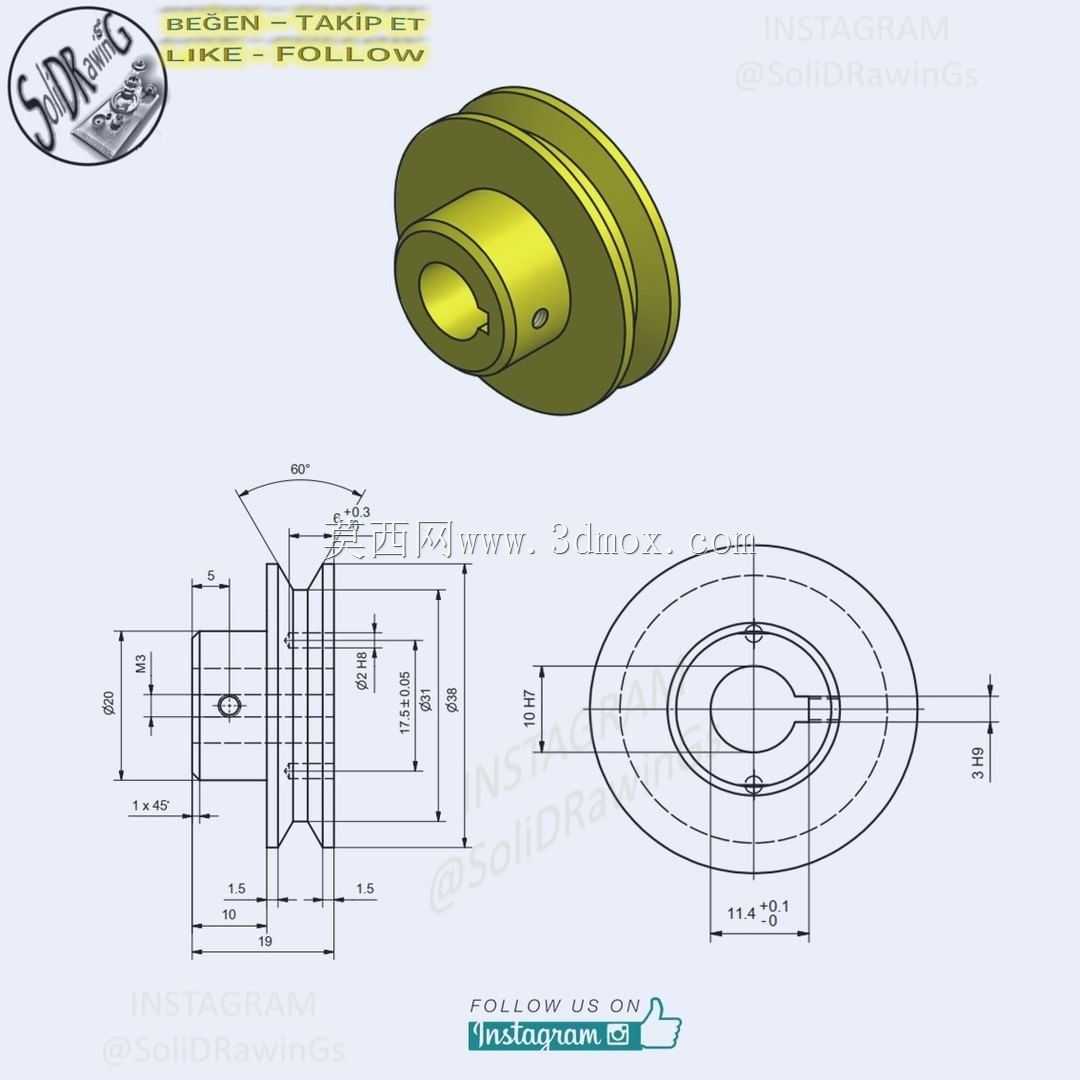

　　保证安装后滑轮不会与安装座侧壁发生摩擦，轮毂外圆与轮盘连接处做了圆弧过渡，避免应力集中，在承受径向载荷的时候不会出现连接处断裂的问题。从安装边界来看，这款滑轮的轴向安装尺寸由轮毂长度决定，径向安装尺寸需要预留出轮缘外径加上绳索直径的空间，同时要保证滑轮两侧与周边结构件至少留出2到3毫米的间隙，避免运行过程中出现剐蹭。建模过程中，先绘制旋转截面轮廓，通过旋转特征生成整体基体，之后在轮毂侧面拉伸切除出顶丝孔，再对轮槽表面、轴孔内壁做倒角处理，去除锐边，避免装配时割伤操作人员或者划伤绳索。这类基础零件的建模练习，核心是掌握旋转特征的应用、形位公差的合理标注、以及安装结构的匹配设计，很多初学者在建模时容易忽略轮毂与轮盘的过渡圆角，

　　或者顶丝孔的位置设置不合理，导致顶丝无法有效顶紧转轴，这些细节都是实际工程应用中会直接影响零件使用效果的关键点。在实际选型应用时，还要根据负载大小选择对应的材质，比如用于输送线导向可以采用尼龙材质降低噪音、减少绳索磨损，用于轻载起重则可以采用钢制结构提升承载能力，不同材质的滑轮在尺寸设计上基本一致，只是壁厚需要根据材料强度做对应调整。
