带凸台安装法兰式衬套连接结构

　　在中小功率动力传输、流体管路接驳以及旋转轴系支撑场景中，这类带凸台的法兰衬套是十分常见的连接过渡零件，很多刚接触机械结构设计的从业者，在做轴系定位、管路穿墙固定或者部件间的间隔支撑时，都会优先选用这类结构来简化装配逻辑。从实际使用场景来看，这类零件既可以作为轴系的滑动支撑衬套，套在旋转轴外侧减少轴与安装基座的磨损，也可以作为管路穿装的固定座，通过法兰盘上的安装孔将管路牢牢固定在设备壁板上，部分低速轻载的传动场景中，还能充当两个对接部件的定位基准，保证同轴度偏差控制在装配允许范围内。

　　从结构设计逻辑来看，这类零件的核心设计要点集中在三个部分，首先是中间的套筒段，套筒的内孔尺寸需要根据适配的轴径或者管路外径确定，通常要根据配合性质预留合理的公差，如果是作为滑动支撑使用，内孔需要预留润滑介质的存储间隙，表面粗糙度要控制在Ra1.6以下，减少相对运动时的摩擦阻力；如果是作为固定穿装座使用，内孔可以适当放大公差，方便管路或者轴件顺利穿入。套筒段的长度需要根据安装壁板的厚度确定，要保证套筒穿过安装板后，端部不会和其他运动部件发生干涉，同时套筒的外径要满足强度要求，在承受径向载荷的时候不会发生形变。其次是端部的法兰盘结构，法兰盘的直径需要根据安装空间确定，盘面上均匀分布的安装孔位置要和基座上的螺纹孔完全对应，孔位的角度偏差不能超过0.5度，否则装配时螺栓无法顺利穿入。法兰盘和套筒衔接的位置做了圆角过渡，避免应力集中，在承受交变载荷的时候不会在衔接位置发生断裂。另外法兰盘的端面需要保证平面度，安装时和基座表面完全贴合，不会出现倾斜导致轴系或者管路偏斜。

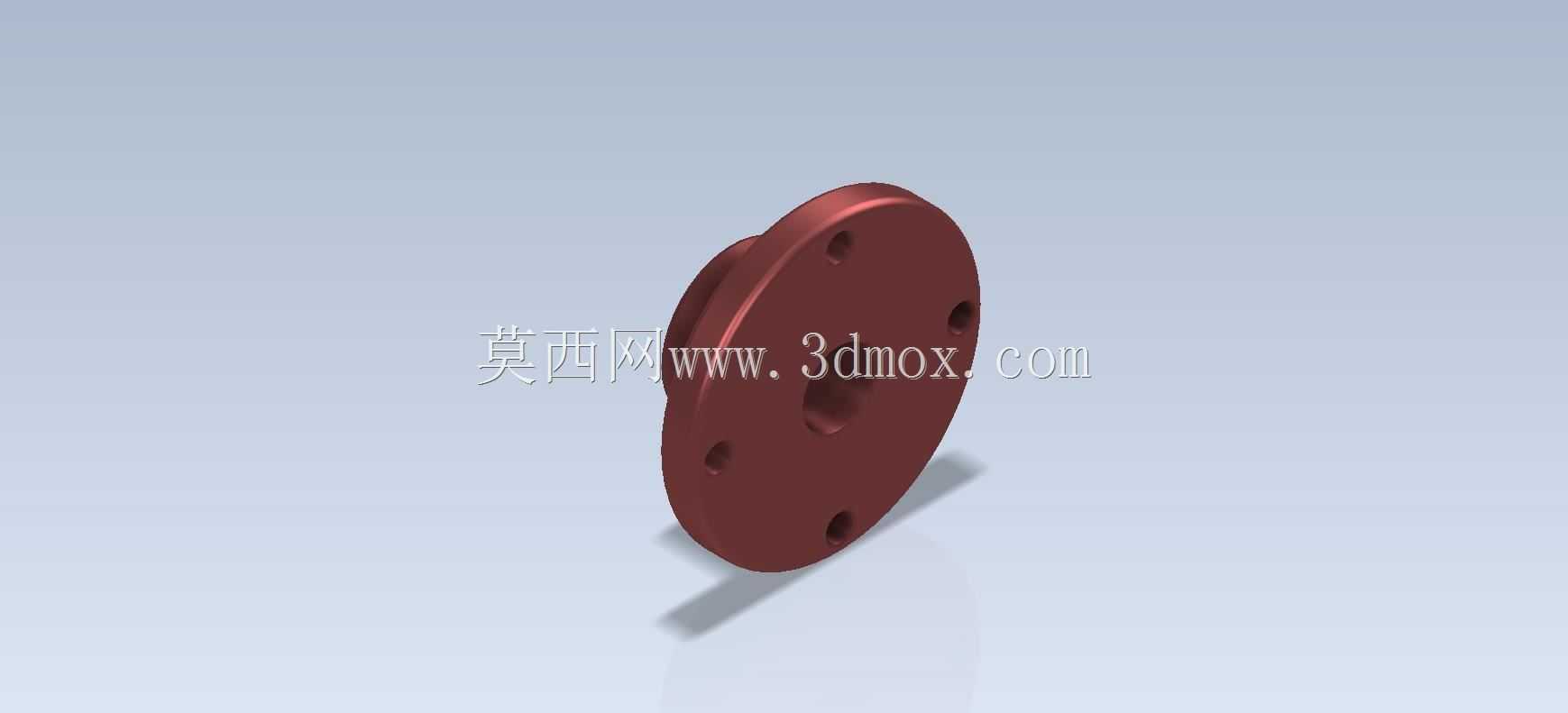

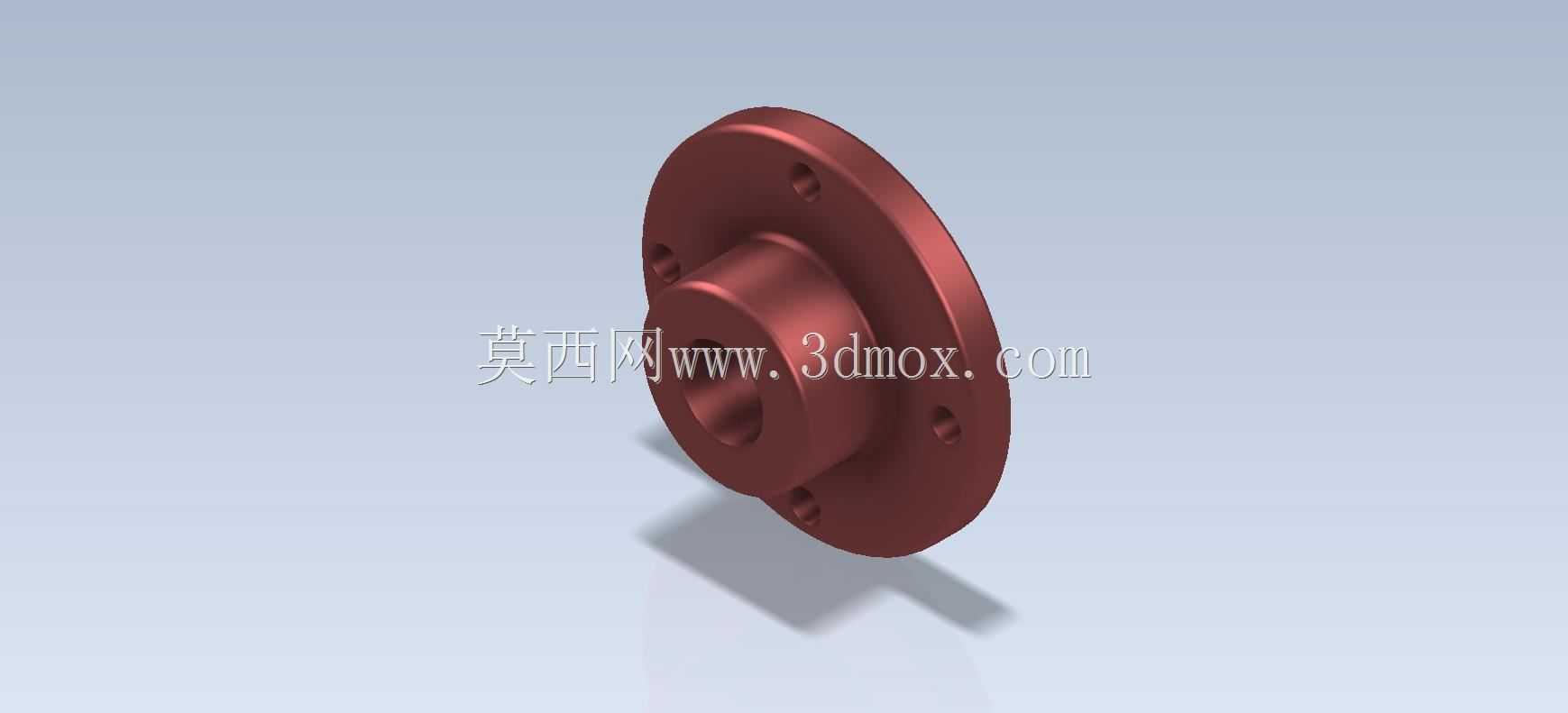

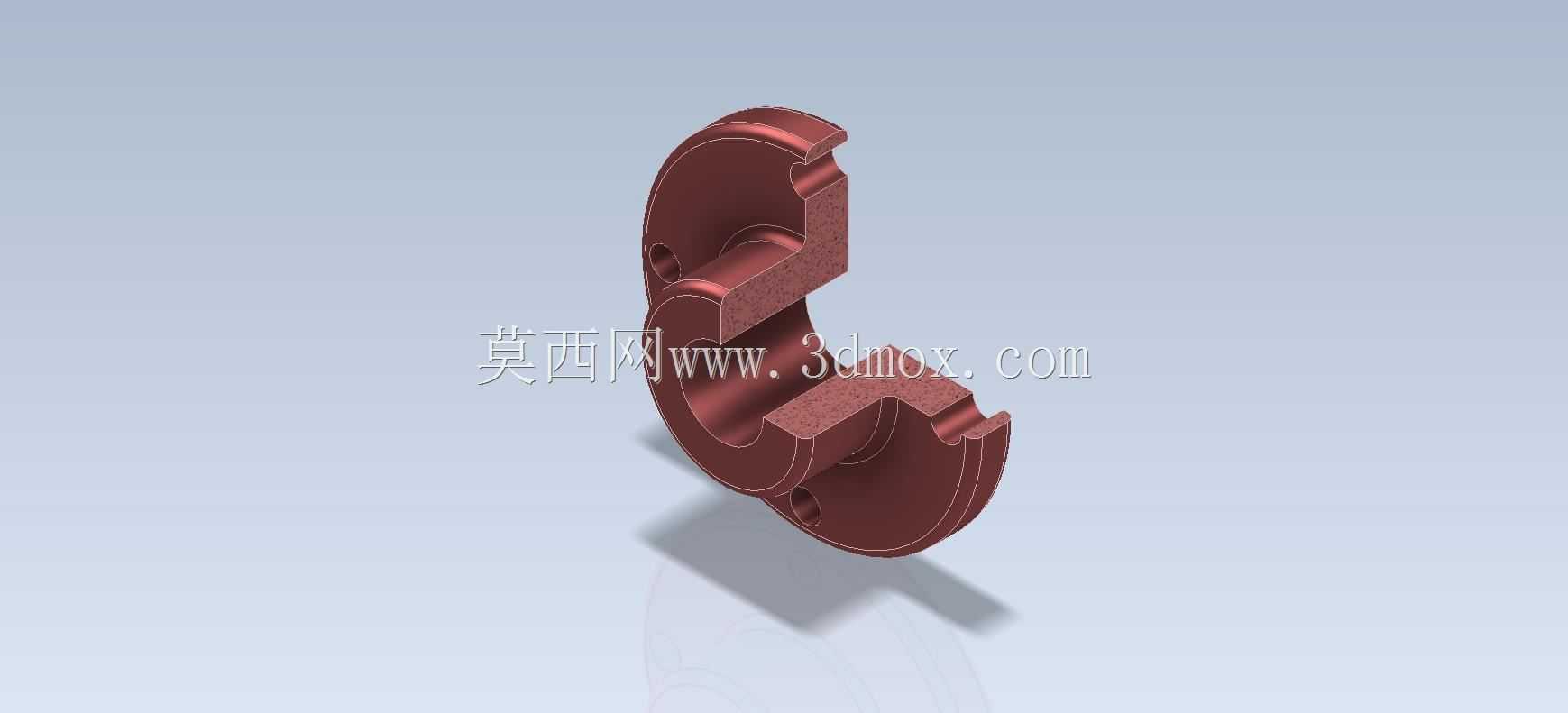

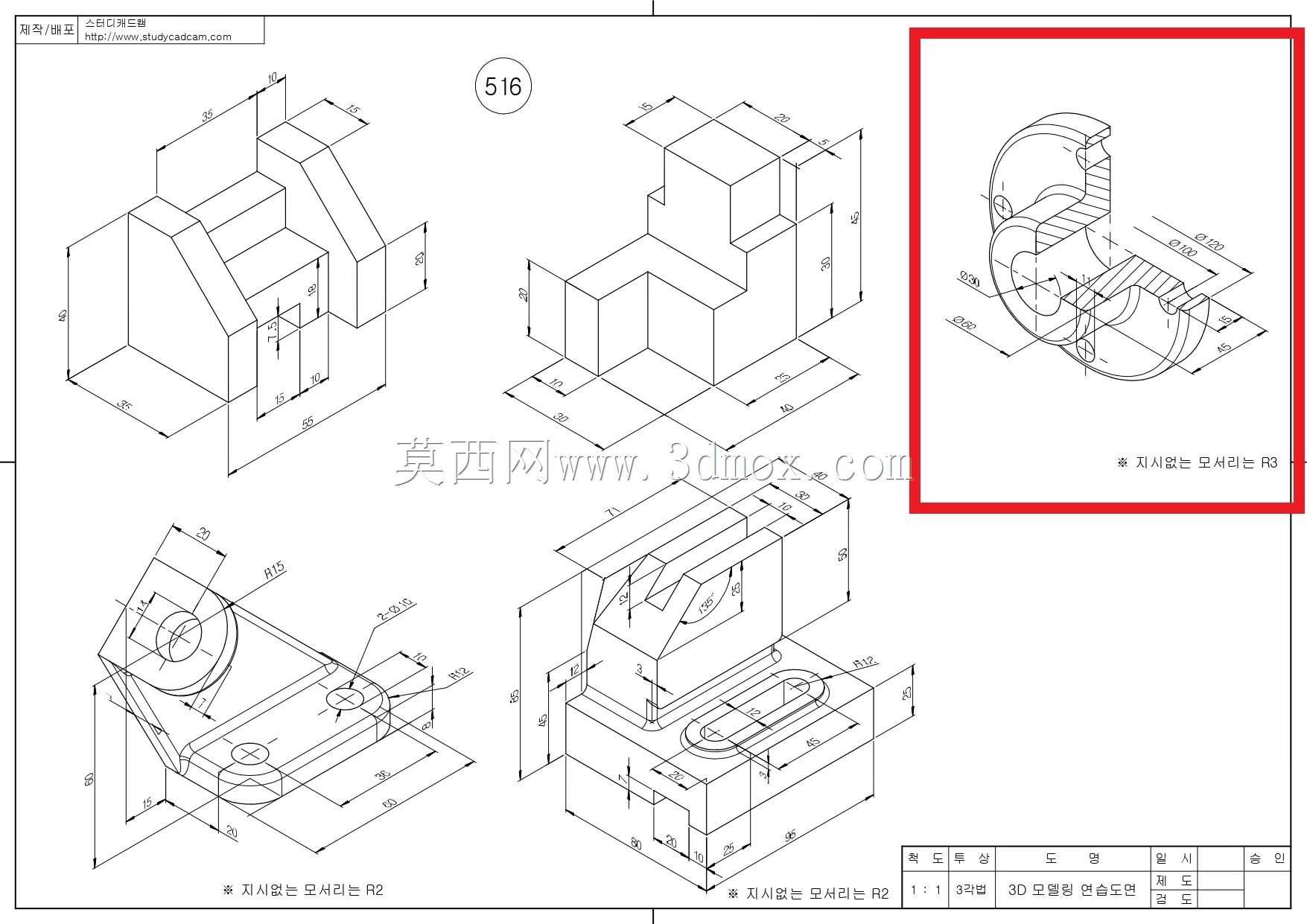

　　从安装边界来看，这类零件的安装不需要复杂的工装，只需要将套筒段穿入基座的预制孔内，法兰盘端面贴紧基座表面，在对应的安装孔内穿入螺栓拧紧即可完成固定，安装时需要注意法兰盘的朝向，带凸台的一侧通常朝向受力侧，能够更好地分散载荷。如果是作为滑动衬套使用，安装前需要在内孔表面涂抹润滑脂，减少初期运行的磨损，运行过程中要定期检查衬套的磨损量，当内孔间隙超过设计允许值时及时更换，避免轴系出现窜动影响设备运行精度。这类结构的外形没有复杂的曲面，全部由回转体和均匀分布的安装孔组成，建模过程中可以通过回转命令生成主体结构，再通过阵列命令生成法兰盘上的安装孔，是非常适合初学者练习回转、阵列、倒角等基础建模命令的典型案例，建模过程中需要注意各段尺寸的比例协调，安装孔的中心距要和法兰直径匹配，避免出现孔位超出法兰边缘的设计错误。在实际工程应用中，这类零件通常会根据使用场景选用不同的材质，有耐磨需求的场景会选用铜合金或者自润滑复合材料，普通固定场景会选用碳钢或者工程塑料，表面处理也会根据工况做防锈、耐磨等对应处理，保证零件的使用寿命满足设备的整体设计周期。很多设备的检修过程中，这类衬套属于易损件，设计时通常会考虑互换性，尺寸参数尽量选用标准系列，方便后期维护更换时不需要额外定制，减少设备的停机维护时间。
