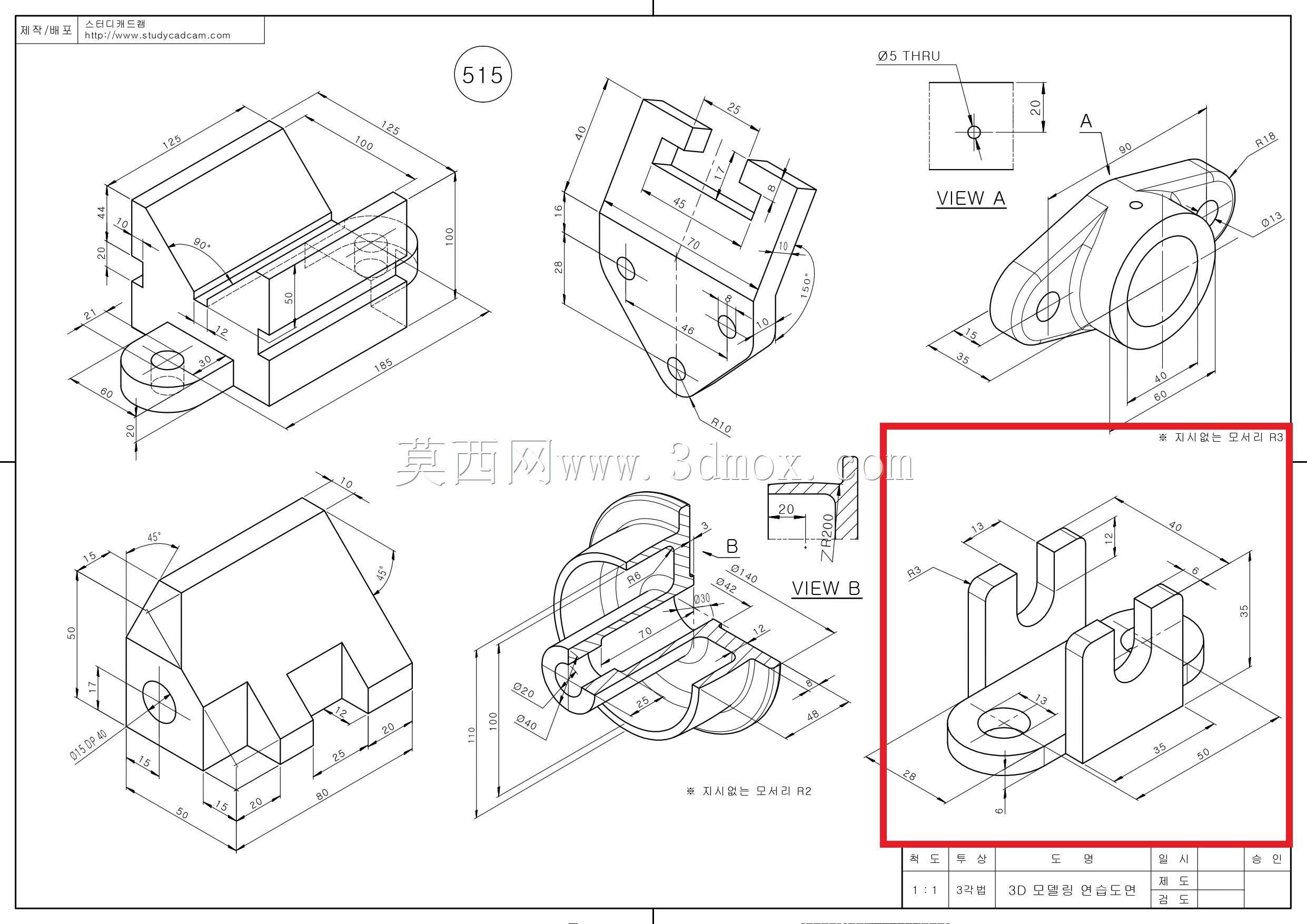

双叉耳带孔安装支座结构练习件

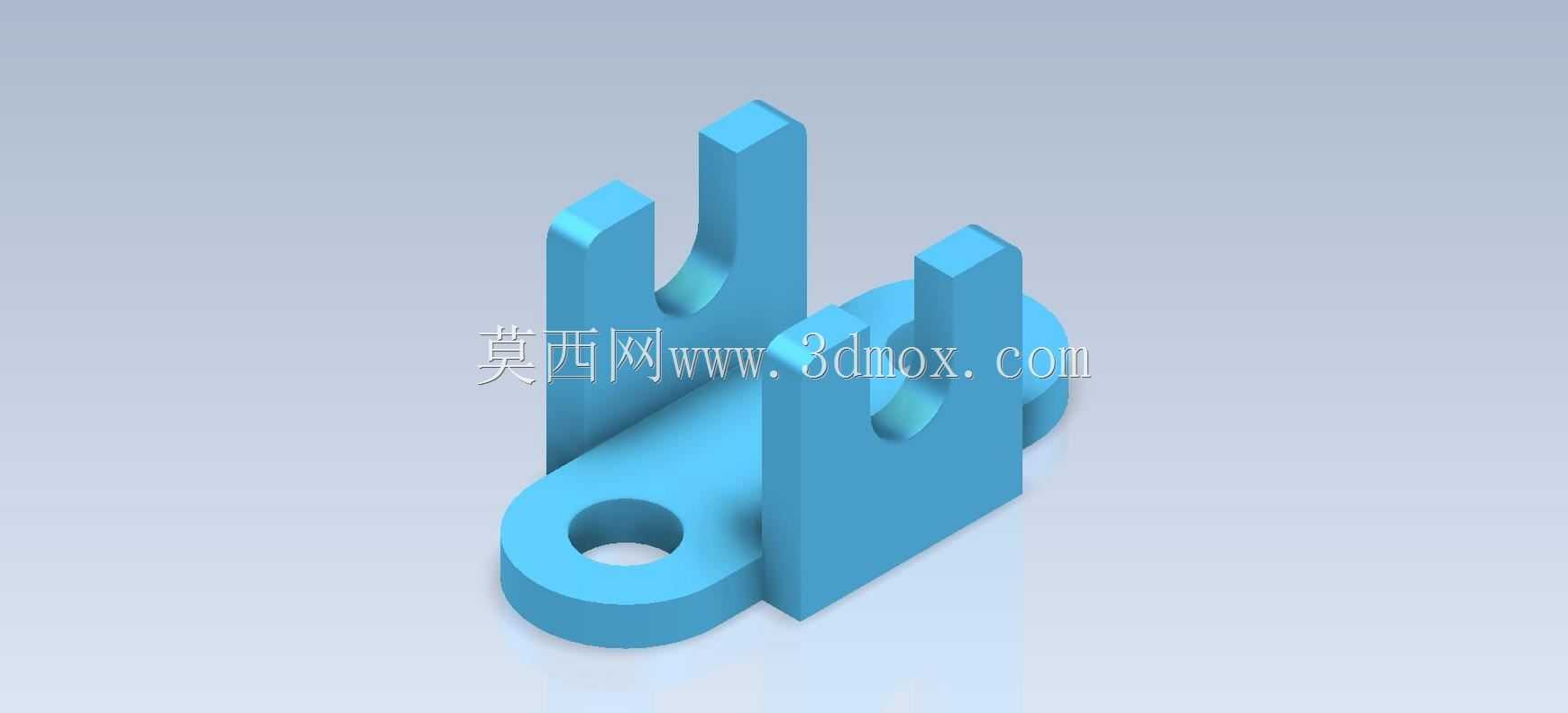

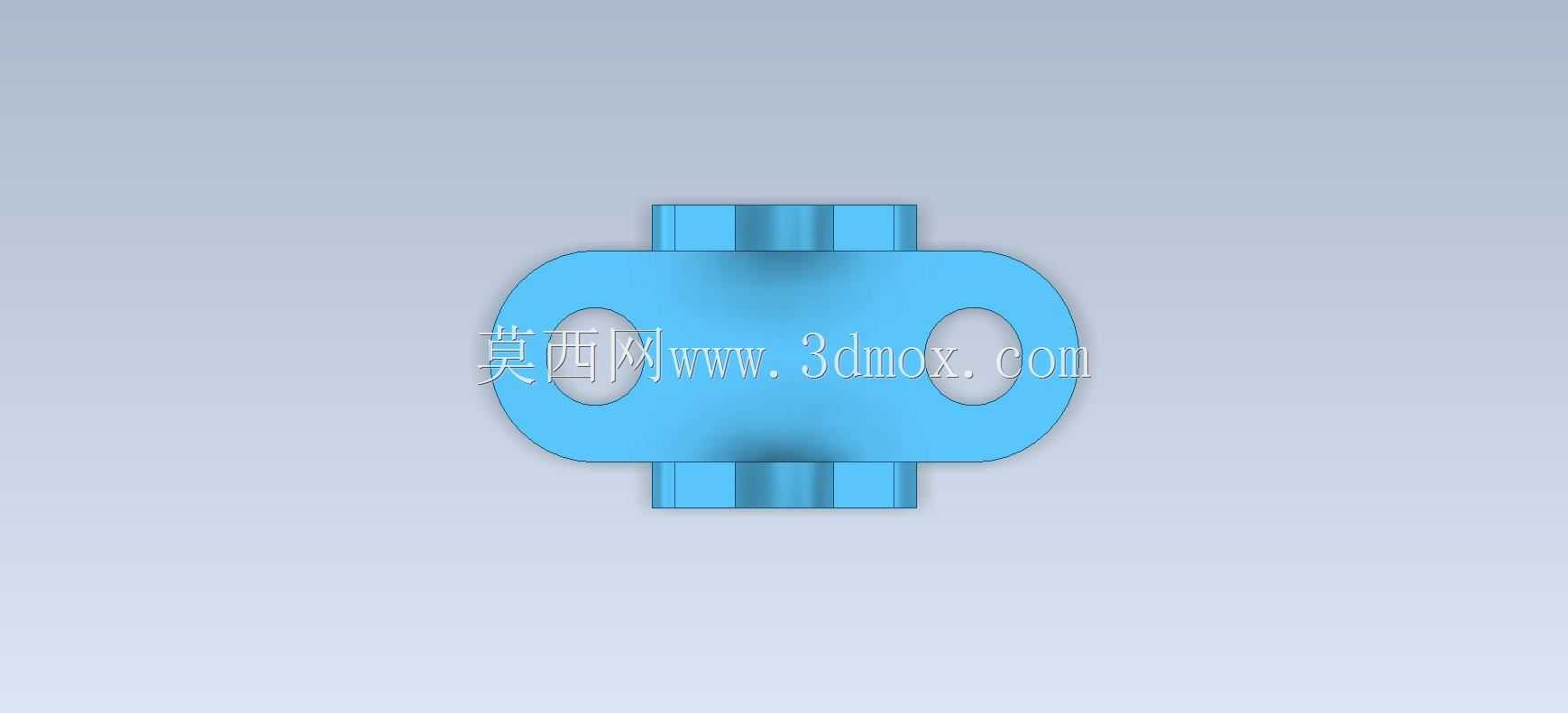

　　这类双立耳带安装孔的支座类零件，在轻工自动化输送线、小型工装夹具的定位模块里应用十分普遍，日常做结构设计时经常会碰到类似的安装支撑需求，很多入门建模练习也会选这类零件来锻炼拉伸、切除、圆角特征的规范操作逻辑。从实际使用场景来看，这类零件通常作为铰接支撑座使用，两个立耳上的U型开口槽是用来穿装铰接销轴的，配套的销轴可以穿过槽位连接摆杆、连杆类传动件，实现小幅度的摆动传动或者部件的铰接定位，底部的带孔底板则是整个零件的安装基准，通过螺栓穿过底板上的通孔就能把整个支座固定在设备机架、工装台面或者型材安装面上，不需要额外做焊接固定，拆装调整都很方便。

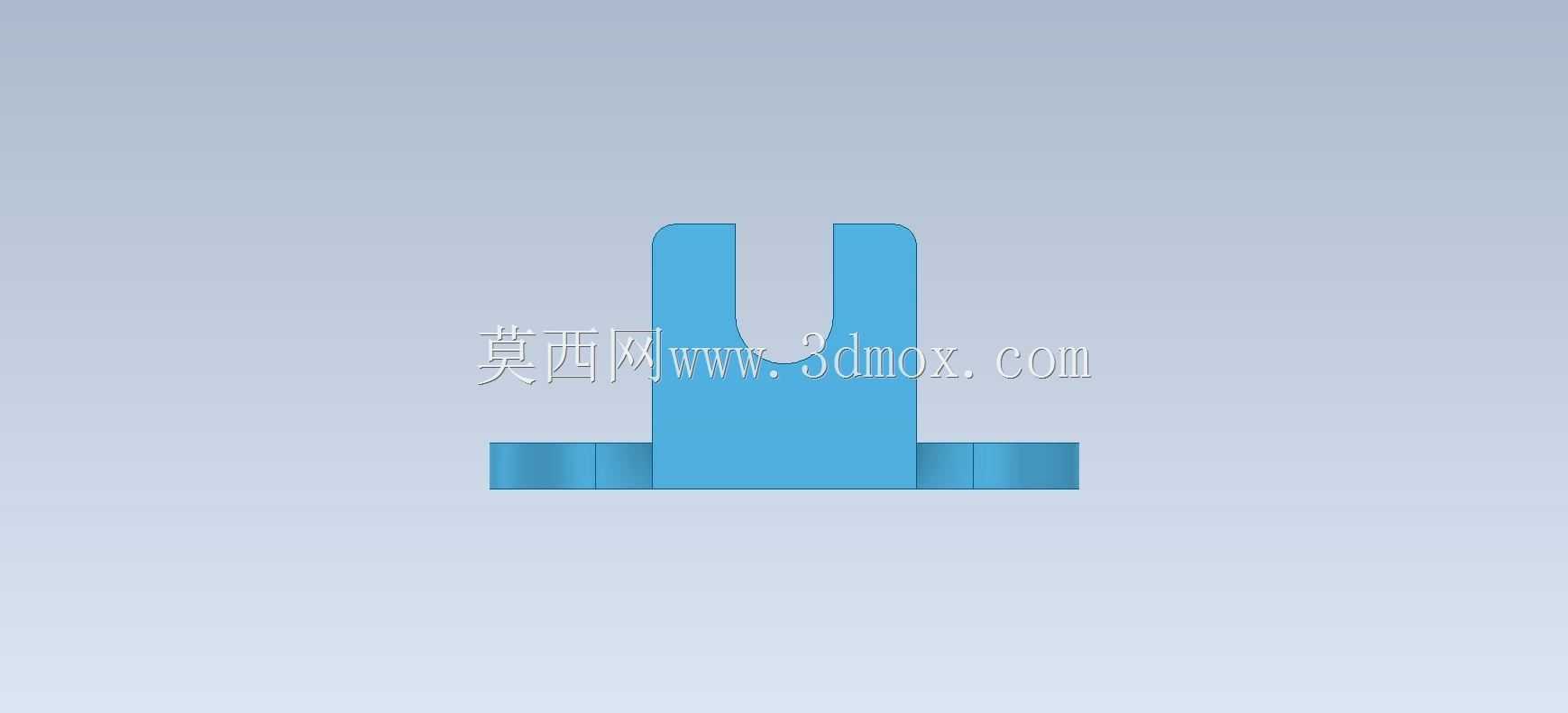

　　设计这类零件的时候，首先要确认的是安装边界尺寸，底板的长度、宽度要匹配安装面的预留空间，底板上的安装孔中心距要和配套安装位的螺纹孔或者过孔位置完全对齐，不然现场安装的时候会出现孔位错位装不上的问题；两个立耳的间距要和配套铰接件的厚度留0.2到0.5毫米的装配间隙，间隙太小会导致铰接件卡滞转不动，间隙太大又会出现传动晃动、定位精度不足的问题。立耳上的U型槽开口尺寸要比配套销轴的直径大0.1毫米左右，既保证销轴能顺利装入，又不会因为间隙过大产生径向窜动，槽底的圆弧半径要和销轴半径匹配，避免应力集中在槽底尖角位置，长期受交变载荷的时候出现开裂失效。

　　从结构特性来看，底板和立耳的连接位置做了圆弧过渡处理，不是直角直连，这个细节是很有必要的，直角连接的位置在受力时会产生明显的应力集中，尤其是当铰接部位承受径向载荷的时候，连接位置的应力会达到均值的2到3倍，很容易在长期使用后出现断裂，做了圆角过渡之后能有效分散应力，提升零件的整体结构强度。零件的整体壁厚设计也比较均匀，不管是底板还是立耳，壁厚差控制在2毫米以内，不管是采用机加工还是注塑、3D打印的方式制作，都不会因为壁厚不均出现变形、缩孔的问题。

　　实际选型使用的时候，要先核算铰接部位的承载能力，根据需要承受的径向载荷选择对应厚度的板材加工，或者调整立耳的高度、底板的厚度来满足强度要求，如果是用于有频繁摆动的工况，还可以在U型槽位置加装衬套，减少立耳和销轴的直接磨损，延长零件的使用寿命。建模的时候要注意特征的顺序逻辑，先做底板的基础拉伸特征，再拉伸两个立耳结构，之后切除出U型槽和安装孔，最后添加过渡圆角，不要一开始就做圆角特征，避免后续特征编辑的时候出现参考丢失、特征报错的问题，这类零件的建模逻辑也是很多复杂支撑类零件的基础，把这类基础零件的建模规范练熟，后续做更复杂的工装支座、传动支撑件的时候能少走很多弯路。

　　在装配场景里，这类支座通常作为固定端铰接点使用，和带孔的摆臂、连杆配合，组成简单的连杆传动机构，比如小型料仓的挡料机构、工装夹具的压紧摆臂支撑、输送线的挡停器安装座都能看到类似结构的身影，它的结构简单，加工难度低，安装维护方便，不需要复杂的加工工艺，普通的铣削、钻孔工序就能完成加工，成本也比较低，是小型自动化设备和工装里非常实用的一类基础支撑零件。设计的时候还要注意立耳的高度尺寸，要保证铰接件摆动的时候不会和底板产生运动干涉，需要提前核算摆臂的摆动角度范围，预留足够的摆动空间，避免装配后出现运动卡滞的问题。
