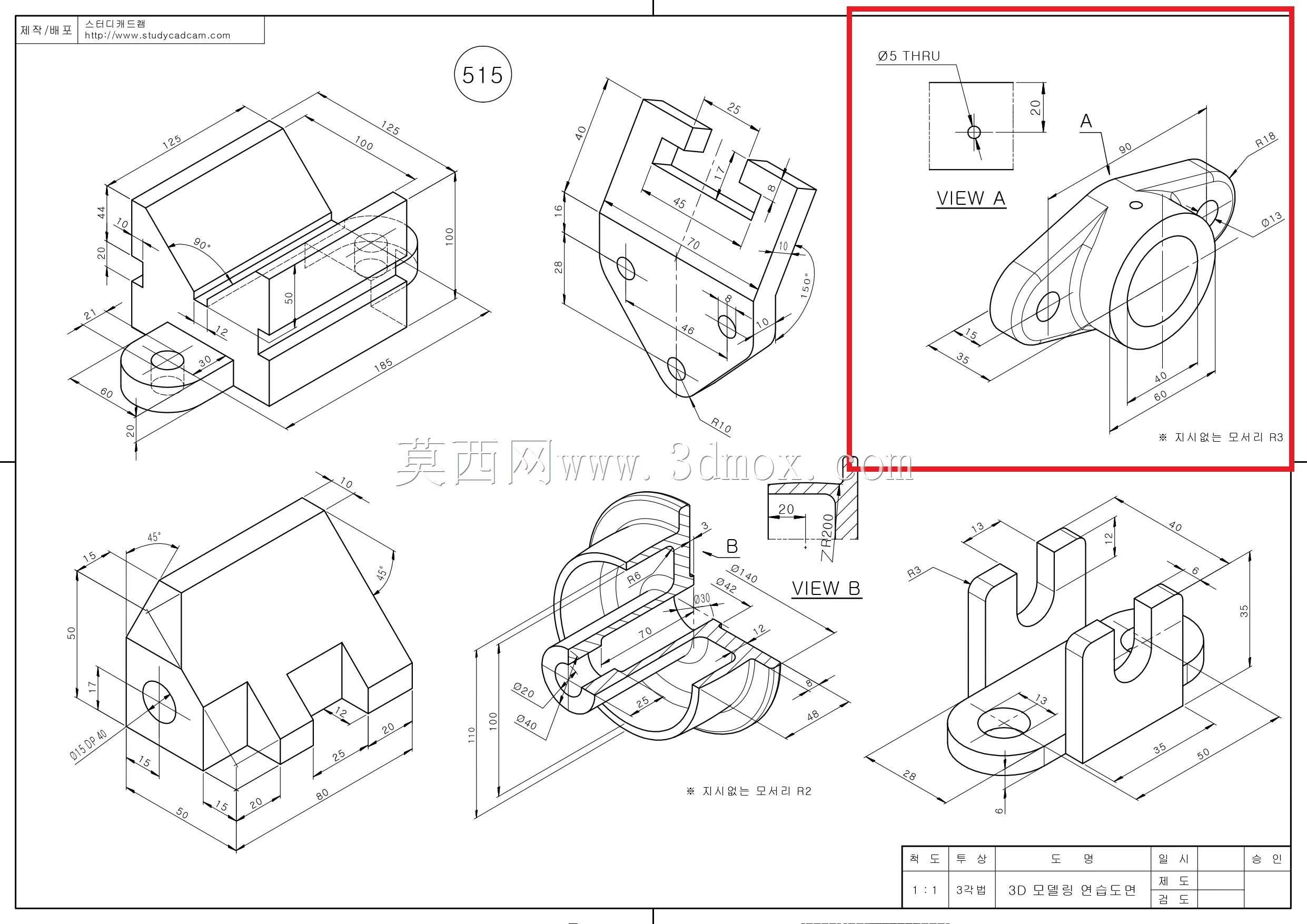

带法兰安装座的剖分式C型轴承支撑结构

　　这款带菱形法兰安装座的C型轴承支撑件，是轻载传动系统里十分常见的支撑类零件，日常在小型输送线的从动辊支撑、桌面级自动化设备的转轴定位、轻工包装机械的导辊固定场景里都能见到它的身影。不同于标准的整体式带座轴承，这个C型开口结构的设计初衷，是为了适配现场快速拆装的维护需求——不用把整根轴从传动链路里完全抽出，只要松掉安装座的固定螺栓，就能从侧面开口位置把轴承连带轴段一起取出，大幅缩短产线停机维护的时间，这点在连续运转的轻工装配线上优势格外明显。

　　从功能特性来看，主体的环形内孔是轴承的安装位，内孔的加工精度直接决定了轴承外圈的配合紧密度，设计时一般选用H7的公差带，既保证轴承装入后不会出现外圈跑圈的问题，也不会因为过盈量太大导致轴承装配时变形，影响后续的转动顺畅度。两侧延伸出来的菱形法兰耳是整个零件的安装基准，两个安装孔的中心距是核心安装边界尺寸，设计时需要和设备机架上的预装孔位完全匹配，安装孔一般做沉头设计，让内六角螺栓装入后螺栓头不会突出安装面，避免和周边运动部件产生干涉。法兰耳和主体轴承位之间做了渐变的圆弧过渡，没有尖锐的直角连接，这是结构设计里很细节的处理——直角位置在注塑或者铸造成型时容易产生应力集中，长期受径向载荷作用下可能出现开裂问题，圆弧过渡能把载荷均匀分散到整个法兰面上，提升零件的整体抗载荷能力。

　　实际选型应用时，首先要确认内孔适配的轴承外径尺寸，匹配对应直径的转轴载荷需求，这类C型结构的轴承座一般适用于径向载荷为主、轴向载荷较小的工况，如果是轴向力较大的传动场景，还需要额外加装轴端挡圈来做轴向限位，避免轴运转过程中出现窜动。安装面的平面度也有明确要求，机架上对应的安装位置需要做铣平处理，如果安装面凹凸不平，锁紧螺栓后会导致轴承座内孔变形，挤压轴承外圈造成转动卡滞，严重时还会加速轴承的磨损，缩短整个传动组件的使用寿命。

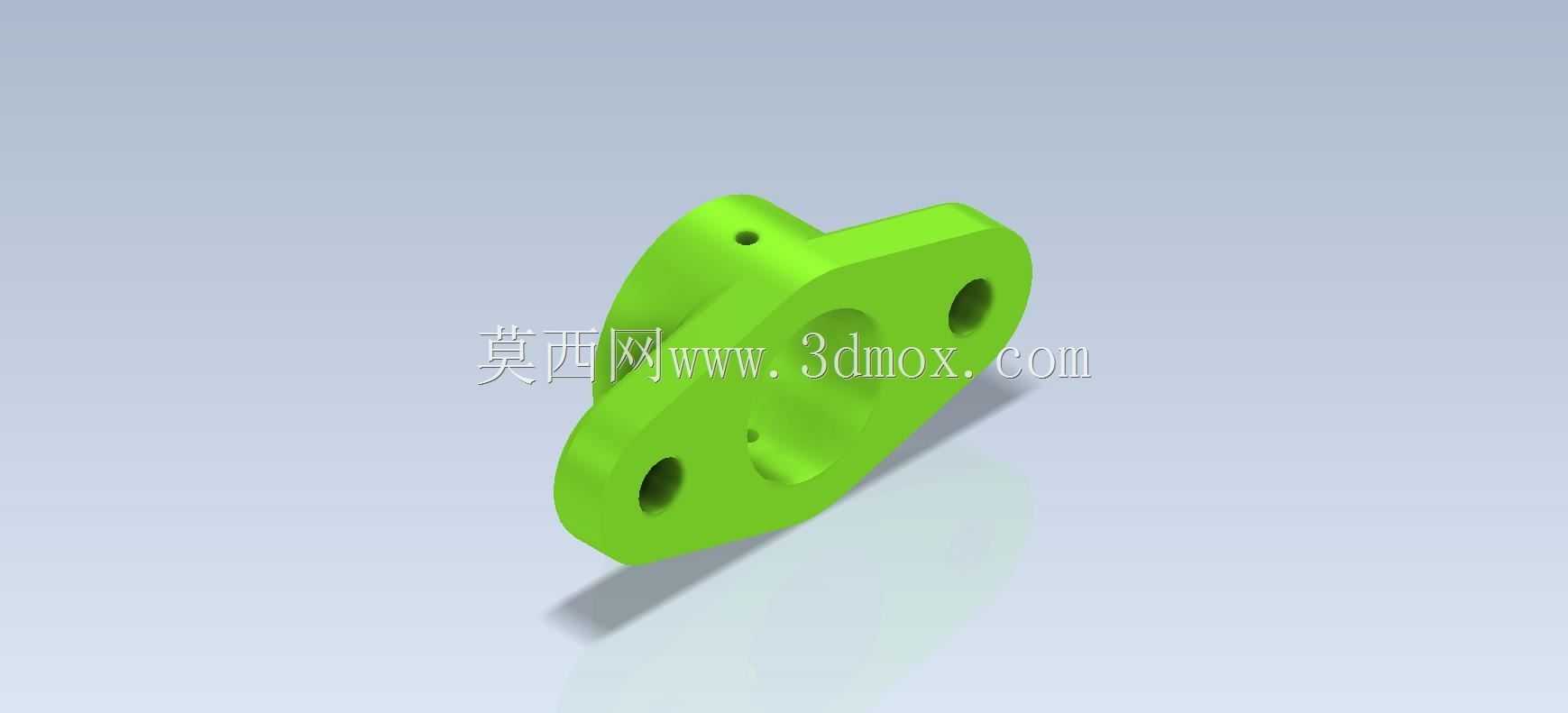

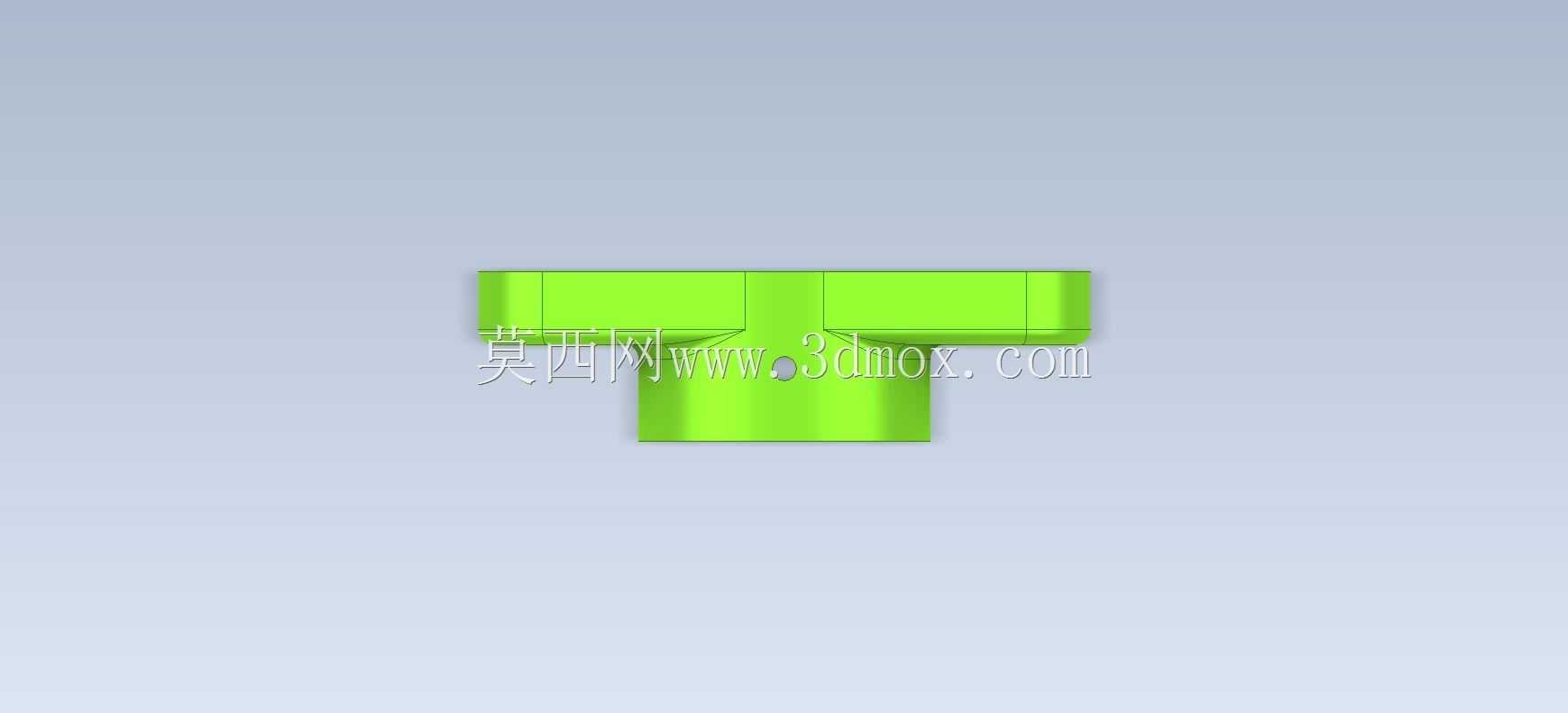

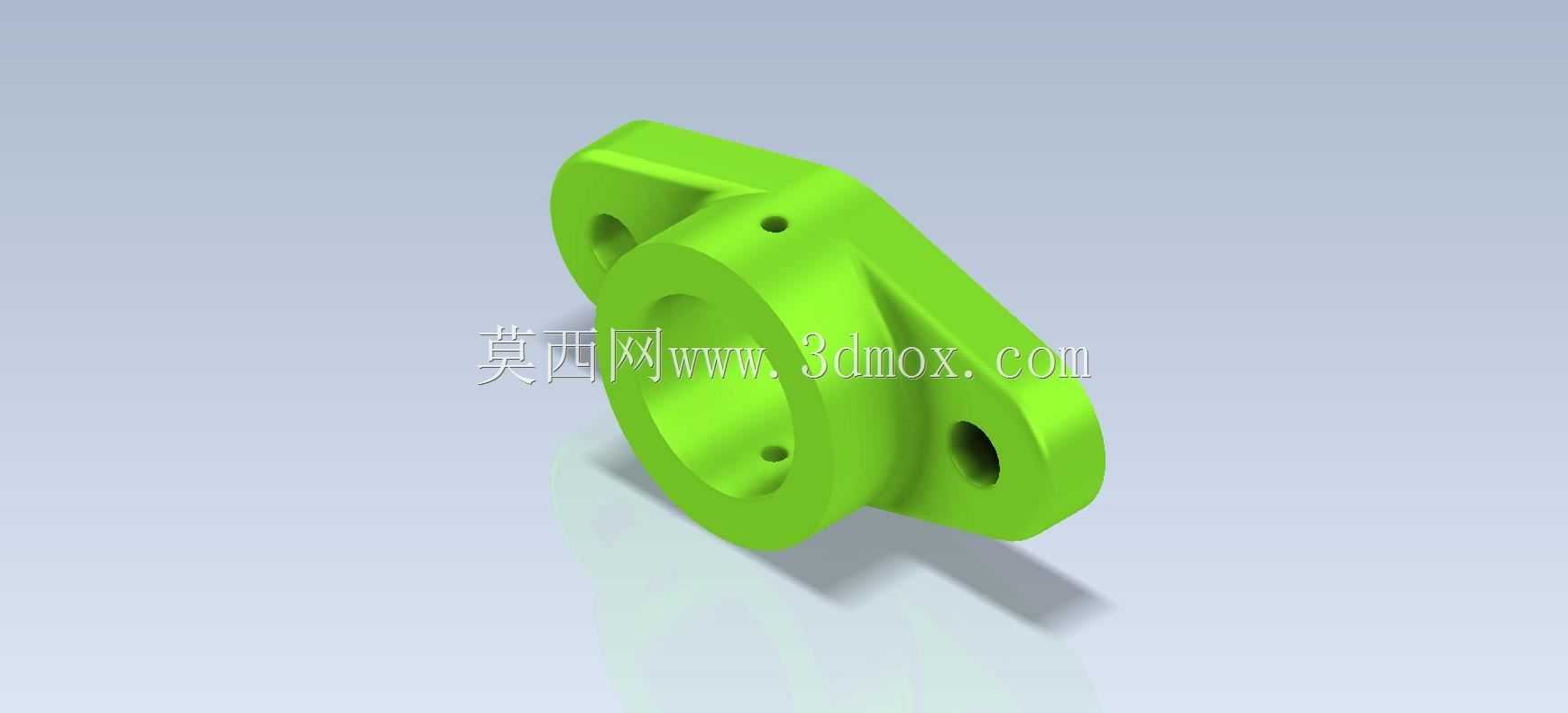

　　建模过程中，首先要确定核心的基准面：以轴承内孔的轴线作为第一基准，两个安装孔的中心连线作为第二基准，先拉伸出主体的环形轴承座结构，再延伸出两侧的菱形法兰耳，之后切除出C型的开口槽，开口槽的宽度要略大于适配的轴径，保证轴能顺利从侧面卡入。安装孔的沉头深度要匹配所选螺栓的头部高度，保证螺栓锁紧后完全沉于安装面以下。所有的棱边都要做小尺寸的倒角处理，一方面去除加工产生的毛刺，避免装配时划伤操作人员，另一方面也能减少应力集中的风险。主体轴承位的外圆厚度需要根据额定载荷做核算，太薄会导致刚性不足，受载后出现变形，太厚则会增加不必要的材料成本和整体重量，对于轻载工况来说，壁厚一般取内孔直径的15%-20%就能满足强度需求。

　　在实际设备装配时，这类轴承座一般成对使用，分别支撑在转轴的两端，装配时需要先校准两个轴承座的同轴度，避免出现别劲的问题——如果两个安装座的内孔不同轴，转轴转动时会产生额外的径向力，不仅会增大转动阻力，还会加速轴承和轴的磨损，严重时甚至会出现轴断裂的问题。C型开口的位置在安装时一般朝向受力的反方向，让开口位置避开主要载荷的作用方向，保证轴承座的整体承载能力。日常维护时，可以通过开口位置直接观察轴承的运转状态，也能方便地添加润滑脂，不用拆解整个安装结构，对于需要频繁维护的传动点位来说，这种结构比封闭式的整体轴承座实用性更强。
