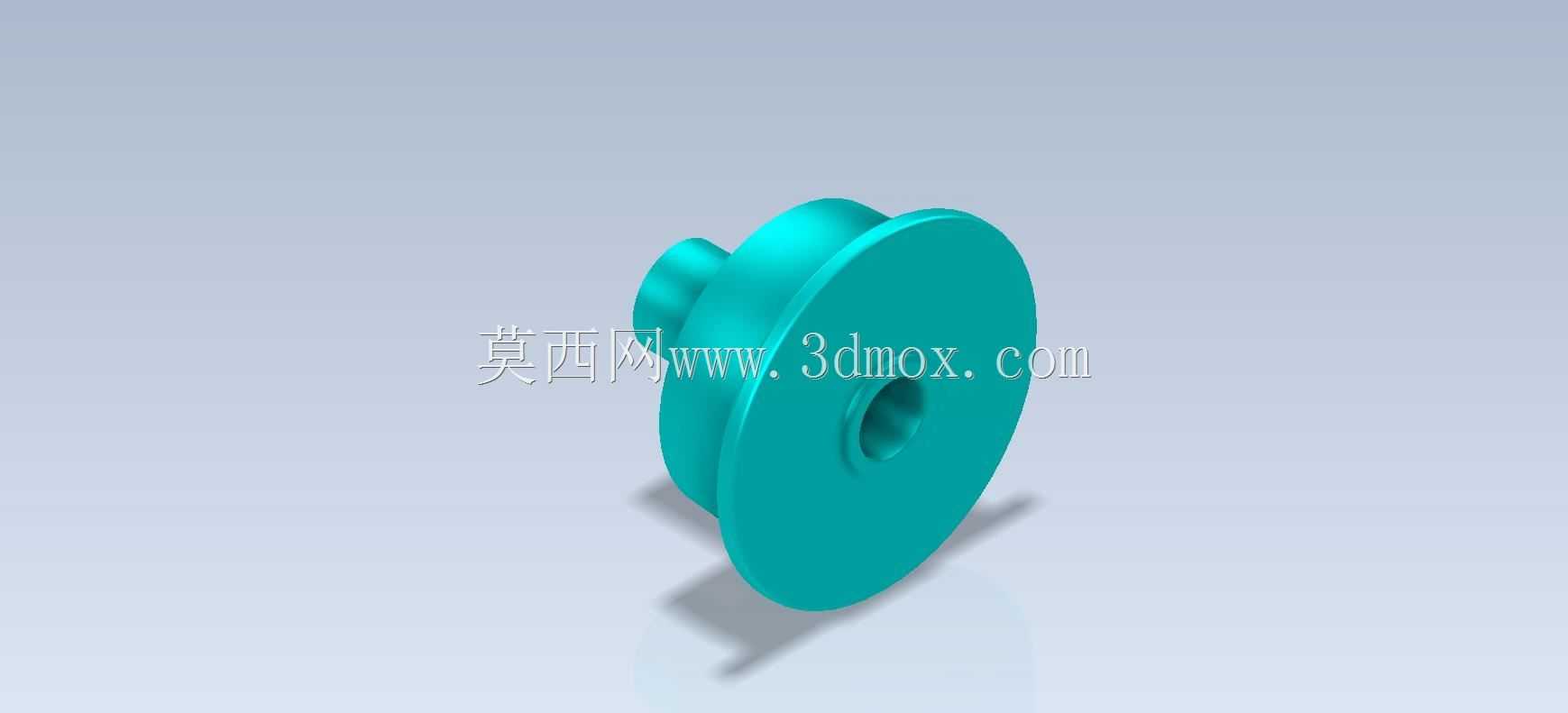

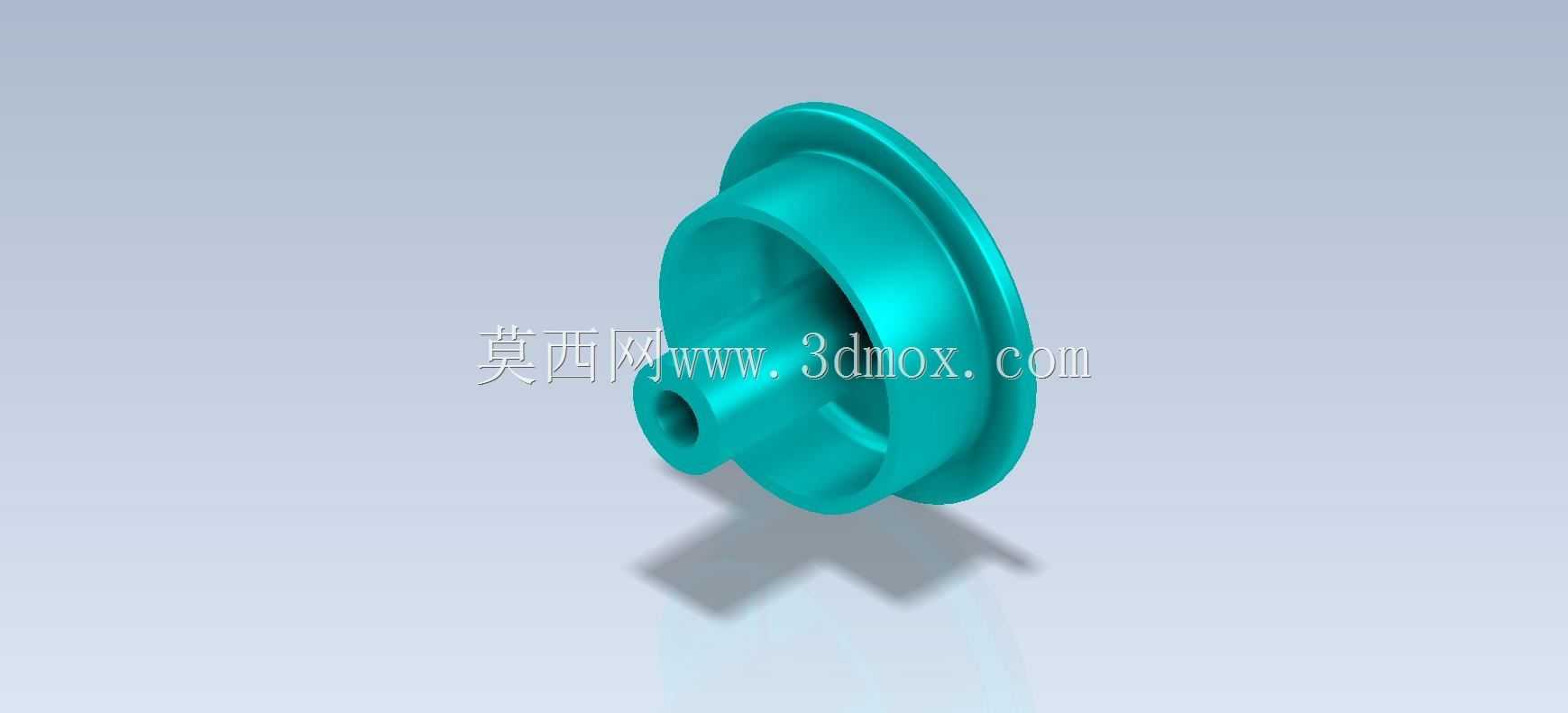

带凸缘中空轴套类机械练习构件

　　这类带单侧凸缘的中空回转构件，在轻载输送线、小型传动机构里的应用占比不低，很多入门结构设计人员刚接触回转类零件建模时，都会先从这类构件入手练手，它的结构特征覆盖了回转类零件最常见的设计要素，能帮设计者快速掌握同轴度控制、壁厚均匀性设计、安装定位面处理这些基础但核心的设计要点。从实际使用场景来看，这类构件常作为小型从动滚轮的基体使用，比如轻工生产线上的导向滚轮、小型皮带输送机的端部托轮，或是手动推拉设备上的导向轮芯，安装时凸缘端面会贴靠在安装支架的定位面上，中空内孔用来穿装固定心轴，外圆柱面直接接触输送带或者导向轨面，部分工况下还会在外圈包覆橡胶层来增大摩擦系数，减少运行过程中的打滑问题。做这类零件的结构设计时，

　　首先要卡准的是安装边界尺寸：凸缘的外径要比安装支架上的过孔直径大3-5mm，保证安装时端面能完全贴合支架面，不会出现局部悬空导致的受力偏载；内孔的直径要和配套的心轴采用间隙配合，公差等级一般选H8/g7就足够应对多数轻载工况，既不会因为间隙过大出现运行晃动，也不会因为间隙过小导致装配困难。构件的壁厚设计要兼顾强度和减重需求，这类塑料材质的练习构件，壁厚一般控制在3-5mm，整个回转体的壁厚要尽量保持均匀，避免注塑成型时出现缩痕、翘曲的问题，要是做金属材质的同类零件，壁厚可以根据载荷大小调整到2-4mm，同时在凸缘和筒体连接的位置要做R2-R3的圆角过渡，减少应力集中，避免设备运行过程中受交变载荷出现连接位置断裂的问题。

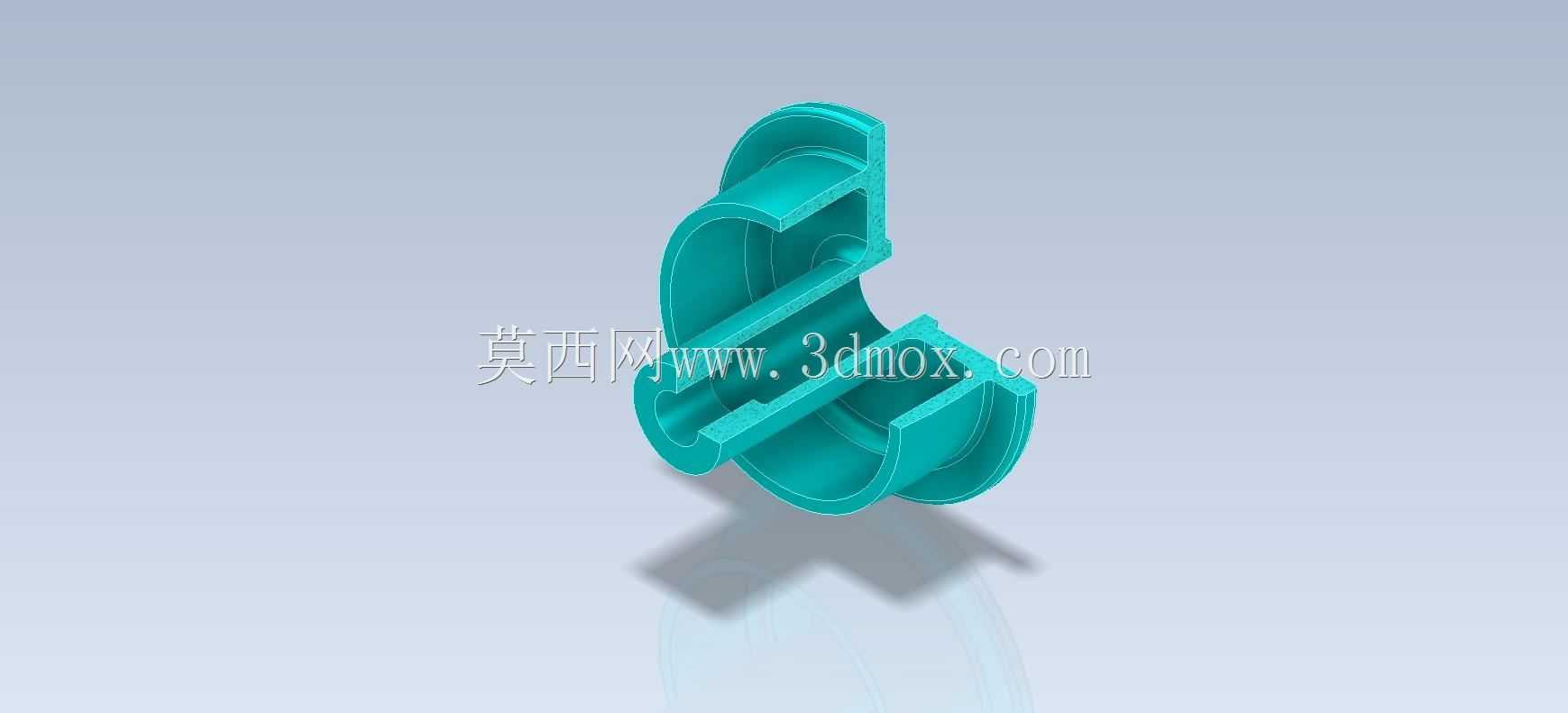

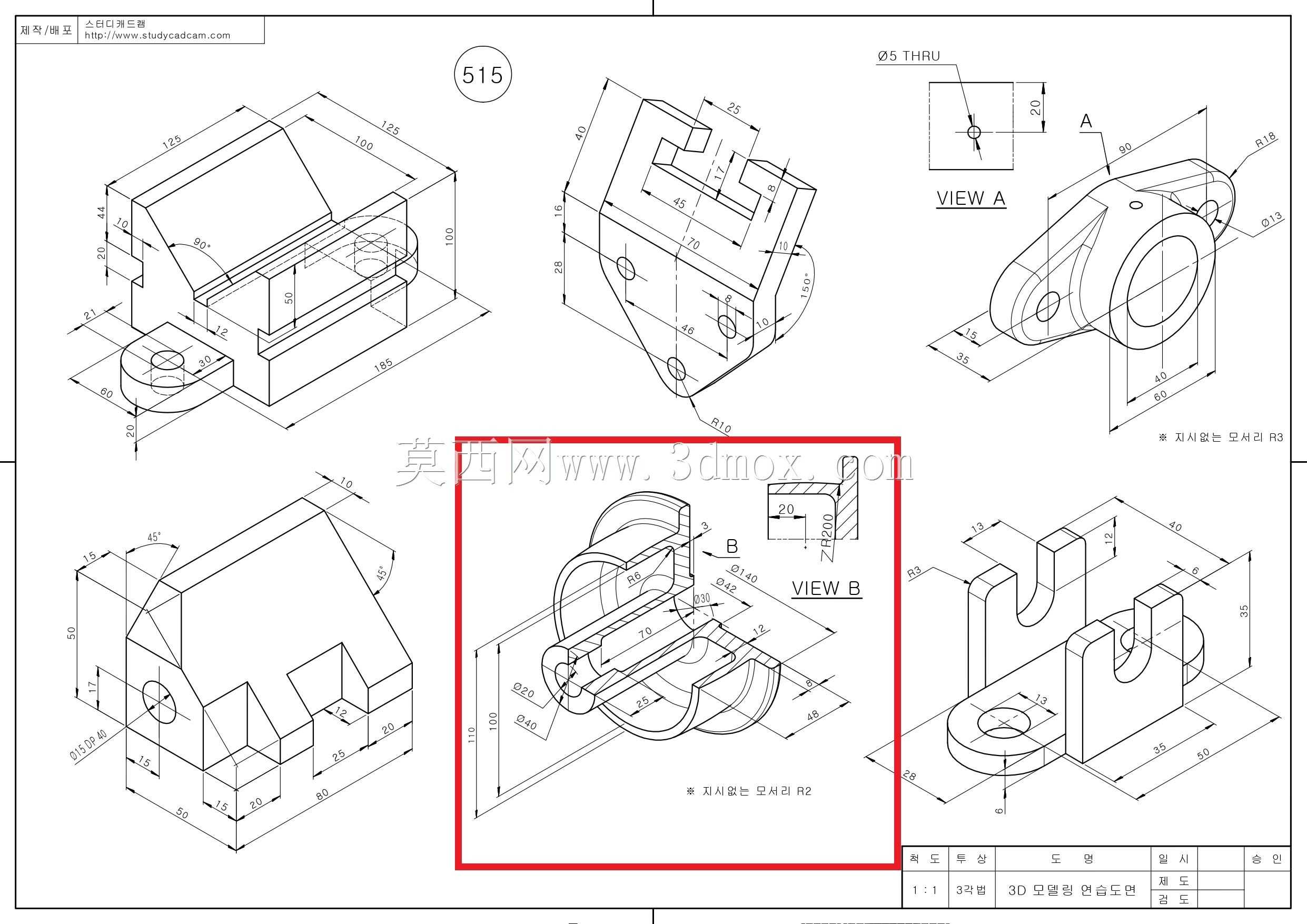

　　从建模思路上来说，这类零件完全可以通过回转特征一次性完成主体结构的创建，不需要拆分过多零散特征，先在草图里绘制出包含内孔、筒体、凸缘的半剖轮廓，注意所有的转折位置都要标注清楚圆角尺寸，回转360度之后就能得到主体结构，要是有安装键槽或者定位螺孔的需求，再在对应位置做切除特征即可，建模过程中要重点保证内孔和外圆柱面的同轴度，凸缘端面和轴线的垂直度也要控制在合理公差范围内，不然安装之后会出现滚轮偏摆、运行阻力大的问题。实际选型使用的时候，还要考虑构件的工作转速，要是用在转速超过300r/min的工况下，除了控制形位公差，还要对内孔和外圆的表面粗糙度做要求，内孔表面粗糙度Ra值不大于1.6μm，减少和心轴之间的摩擦磨损，

　　外圆面如果是直接接触传动带，粗糙度Ra值控制在3.2μm就足够，既能保证足够的摩擦力，也不会因为表面过于粗糙加速传动带的磨损。很多新手设计这类零件的时候容易犯的错误，一是把凸缘的厚度设计得过薄，安装锁紧之后凸缘出现变形，导致滚轮转动卡滞；二是忽略了连接位置的圆角过渡，载荷稍大就出现根部断裂；三是内孔和外圆的同轴度没控制好，运行的时候出现明显的径向跳动，不仅会产生噪音，还会加速配套零件的磨损。这类构件虽然结构简单，但是涵盖了回转类机械零件设计的核心要点，不管是做建模练习还是实际设备的零件设计，把这类零件的设计逻辑摸透，后续处理更复杂的轴类、盘类、套类零件时，就能快速理清设计思路，避免出现基础的结构设计错误。在实际装配环节，这类构件一般是通过心轴两端的卡簧或者锁紧螺母固定在支架上，凸缘的一侧要预留0.1-0.2mm的轴向间隙，不能把构件完全锁死，不然会导致转动阻力过大，甚至完全无法转动，要是工况里有粉尘或者水汽，还可以在凸缘和支架的贴合面之间加装薄的尼龙垫片，既可以减少摩擦，也能阻挡杂质进入内孔和心轴的配合面，延长零件的使用寿命。
