带法兰安装座的阶梯轴套类机械零件

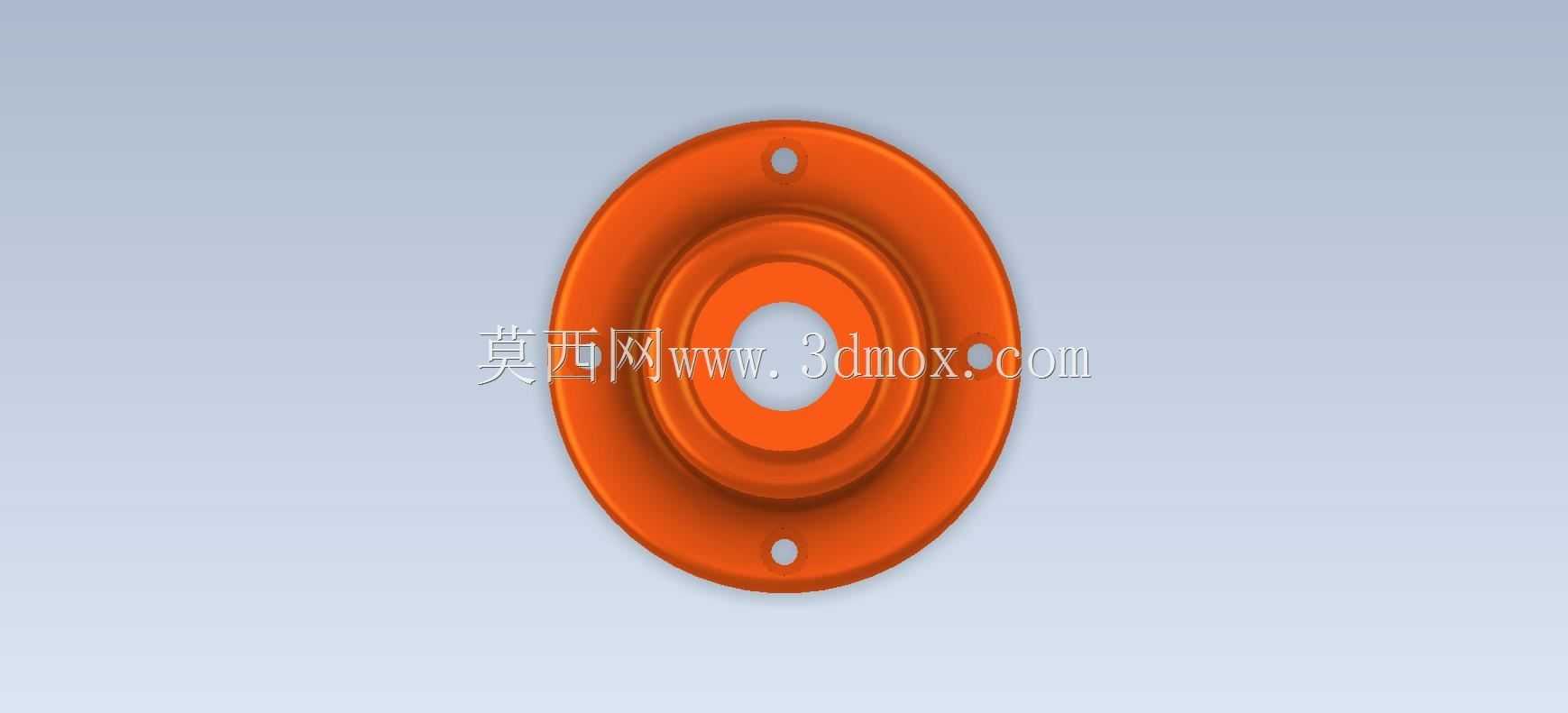

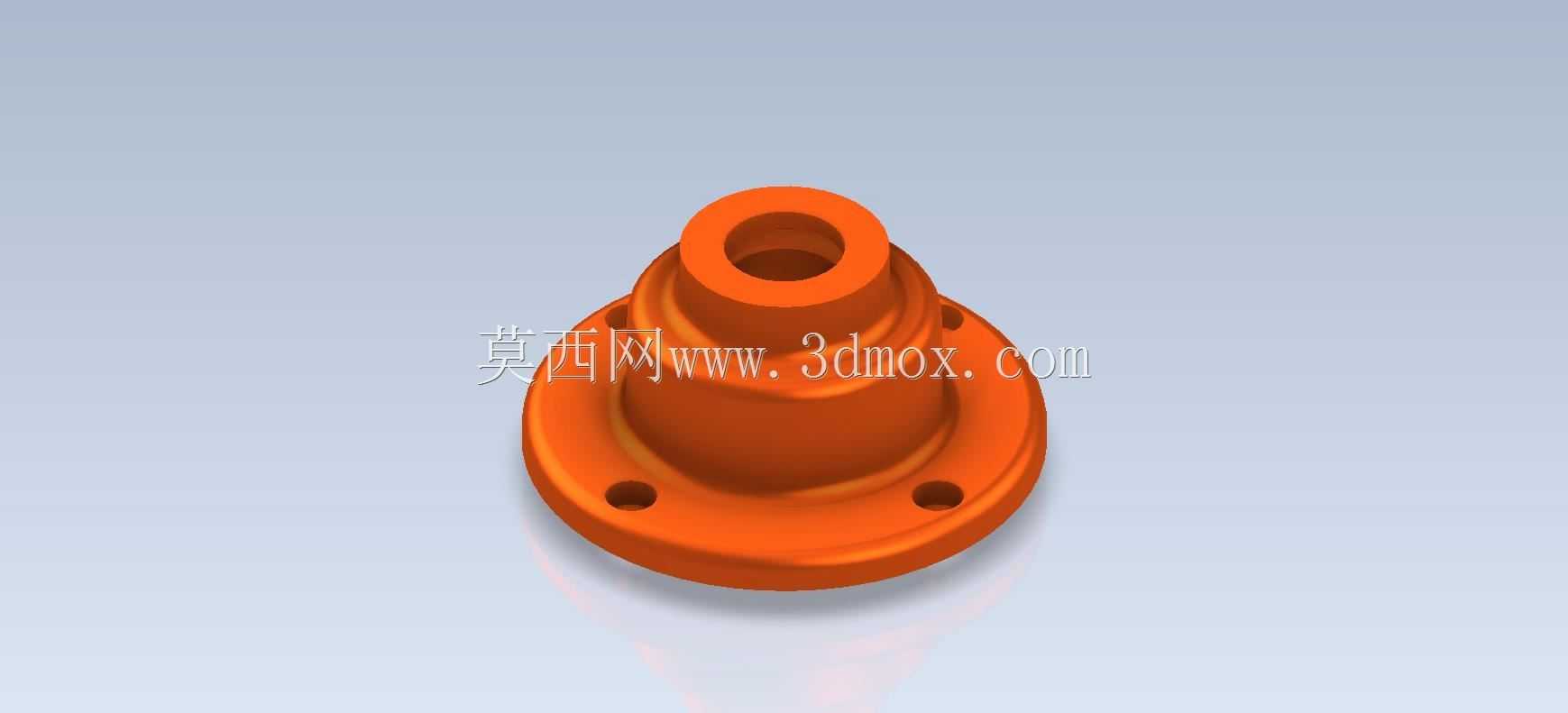

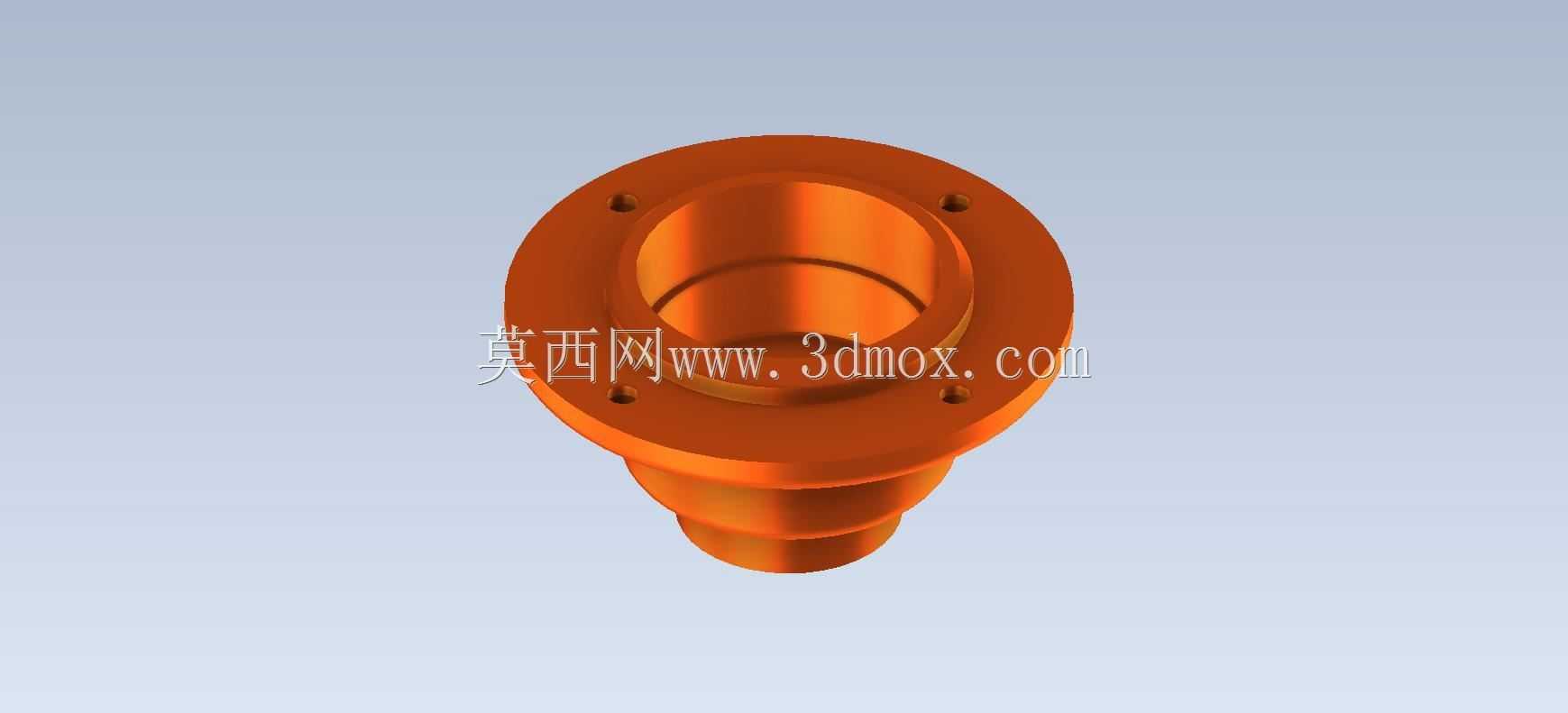

　　这类带法兰基座的阶梯轴套零件，在流体输送管路、小型传动机构、气动回路的终端安装场景中十分常见，日常做设备维护拆检时，在小型增压泵的输出端、气动执行器的进气定位端、低压输油管路的固定接驳位置，都能碰到结构高度相似的零件。从结构功能来看，底部的圆形法兰盘是整个零件的安装基准，盘面上均匀分布的三个通孔，是用来穿装固定螺栓的，安装时可以直接把零件贴合在设备的安装基面，通过螺栓锁紧实现径向和轴向的完全定位，不需要额外设计定位抱箍或者支撑座，能大幅减少现场安装的辅助零件数量。法兰上方的阶梯式凸台结构，每一段台阶的直径差都经过匹配设计，靠近法兰的大直径段主要承担结构加强作用，避免轴套根部受侧向力时出现应力断裂，往上逐级收窄的柱体，一方面是为了适配不同内径的外接管路或者传动衬套，另一方面也能在装配时起到导向作用，不需要额外做导入倒角就能顺利对准对接位，最顶端的内孔是整个零件的核心功能通道，根据使用场景的不同，这个内孔可以作为流体的过流通道，也可以作为传动轴的穿装定位孔，内孔的加工精度直接决定了整个零件的使用性能，如果是走流体的场景，内孔的粗糙度要控制在合理范围，减少流体阻力，避免杂质在孔壁残留；如果是穿装传动轴的场景，内孔和轴的配合公差要根据传动载荷选合适的等级，既要保证轴转动时不会出现旷量，也要避免配合过紧导致装配困难、运转时出现卡滞。

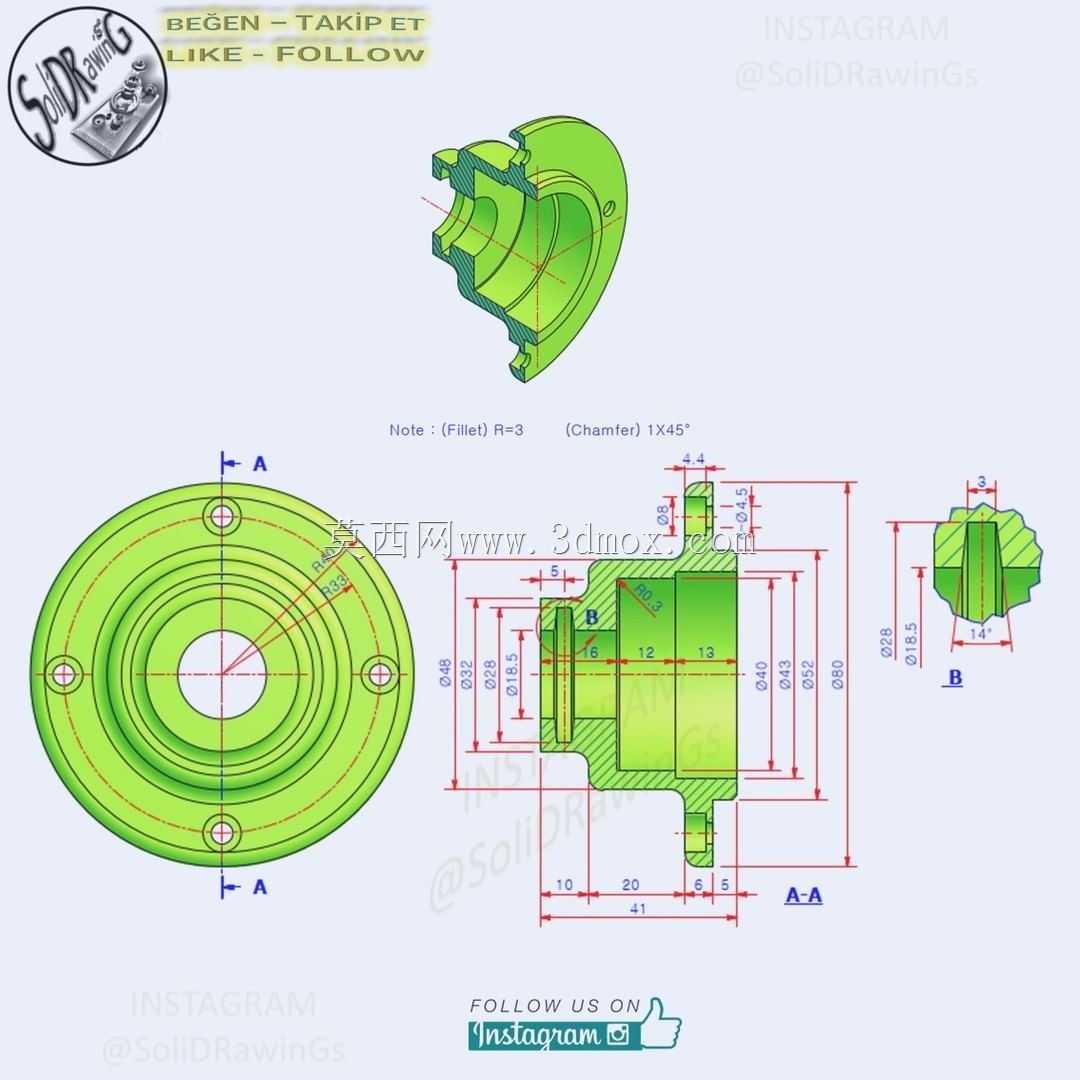

　　在做这类零件的三维建模时，首先要确定法兰盘的基准面，把安装贴合面设为第一建模基准，先绘制法兰的外圆轮廓和安装孔的分布圆，要注意三个安装孔是沿圆周均匀分布的，建模时可以先做一个孔的特征，再通过圆周阵列完成剩下的孔，能保证孔位的位置度完全一致，避免后续装配时出现螺栓穿不上的问题。往上做阶梯凸台的时候，每一段台阶的同轴度要和法兰基准保持一致，不然装配后会出现外接管路偏心、传动轴转动别劲的问题，顶端的内孔要做贯通设计，和底部法兰端面保持垂直，内孔的端口位置可以做微小的倒角处理，去除加工毛刺，也方便对接零件的导入。从安装边界来看，这类零件的占用空间主要由法兰直径和总高度决定，选型替换时首先要核对法兰盘的外径和安装孔的孔距，确保能和原有安装位的螺栓孔对齐，其次要核对阶梯凸台的各段外径和总高度，避免和周边的其他零件出现干涉，最后要确认内孔的直径是否满足过流或者穿轴的尺寸要求，三个核心尺寸匹配的情况下，基本就能实现原位替换，不需要对原有设备做额外改造。

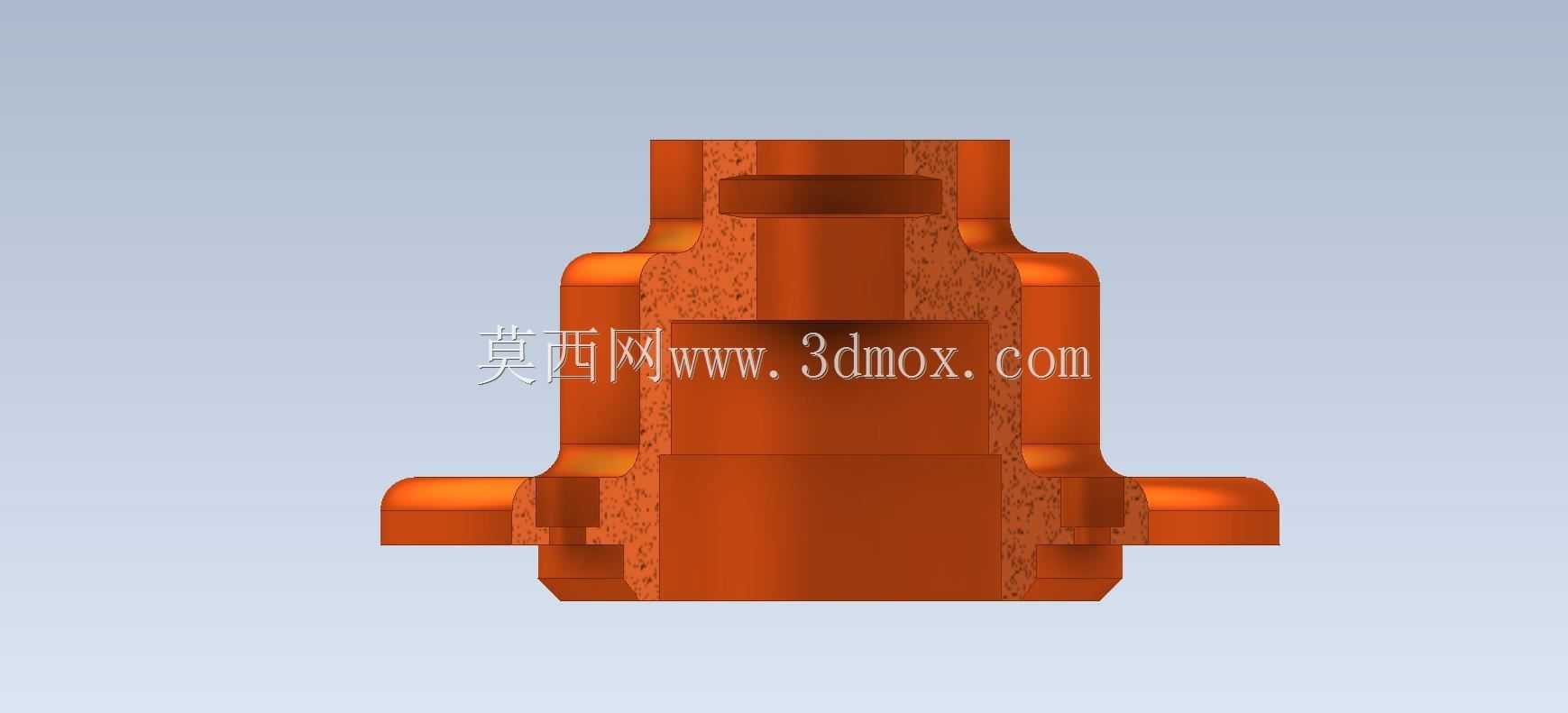

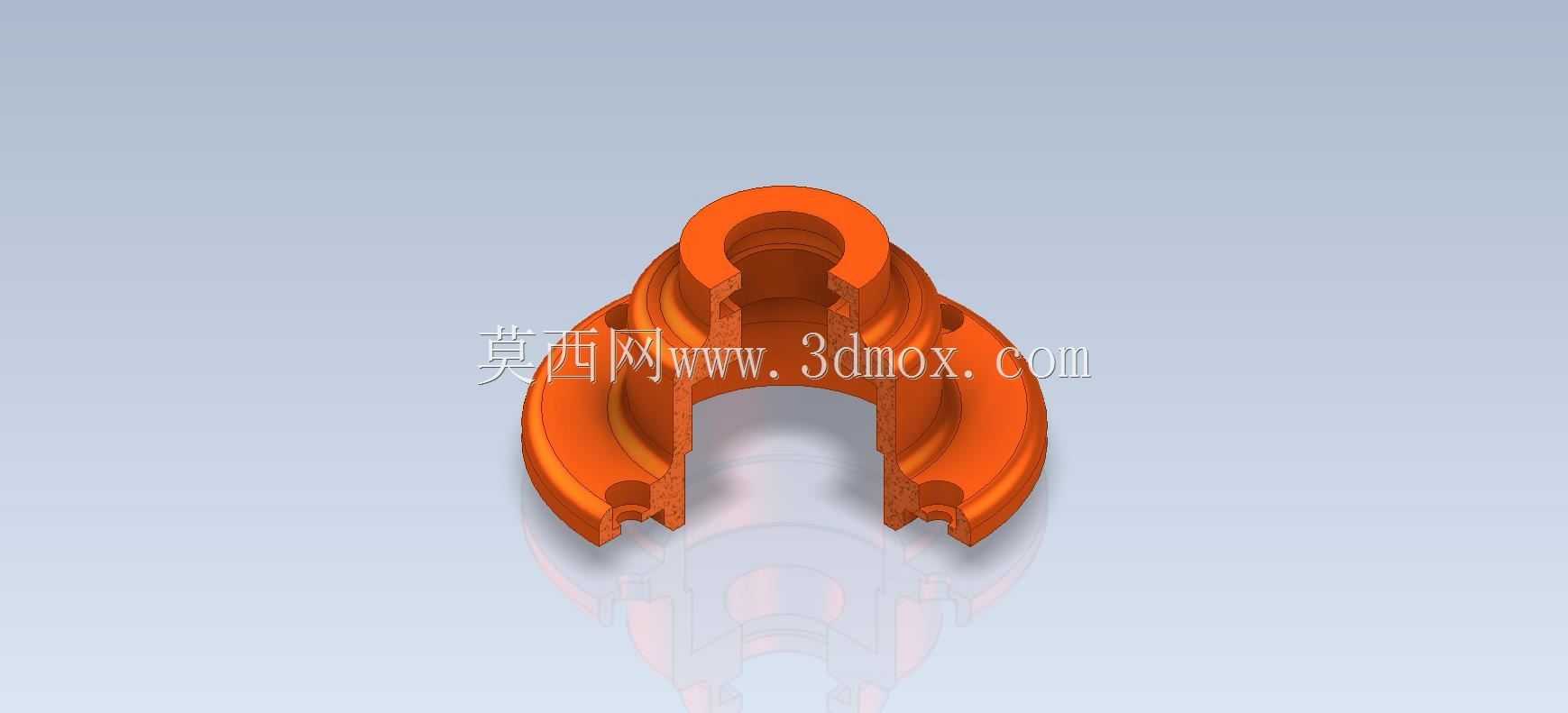

　　在实际工况中，这类零件通常会承受一定的轴向力和径向力，比如流体通过时产生的轴向推力，或者传动轴转动时带来的径向载荷，所以法兰和凸台连接的根部位置，建模时要做合理的圆角过渡，不能做成尖锐的直角，避免应力集中导致零件在长期受载时出现根部断裂的问题。如果是用在有压力的流体管路中，法兰的安装贴合面还要考虑密封需求，通常会在贴合面加工一圈密封槽用来安装O型密封圈，不过基础练习版本的模型里可以先不做密封槽结构，留作后续的改型拓展。这类零件的材质选择也和使用场景直接相关，走普通低压气体或者清水的场景可以用工程塑料注塑成型，成本低重量轻，不会生锈；走油类介质或者有一定传动载荷的场景，通常会选用铝合金或者碳钢加工，强度更高，受载后不容易变形；如果是用在有腐蚀性介质的场景，还可以选用不锈钢材质，提升耐蚀性能，延长零件的使用寿命。日常做三维建模练习的时候，这类零件是非常好的基础训练素材，涵盖了拉伸、阵列、倒角、同轴度配合等最常用的机械建模知识点，练熟这类零件的建模逻辑，后续做更复杂的盘类、套类零件时，就能快速理清建模基准和特征顺序，减少建模过程中的特征错误，也能更好地理解机械零件从结构设计到实际装配、工况适配的全流程逻辑，避免出现只懂建模命令、不懂零件实际用途的问题。
