异形卡扣式双孔安装固定连接支架

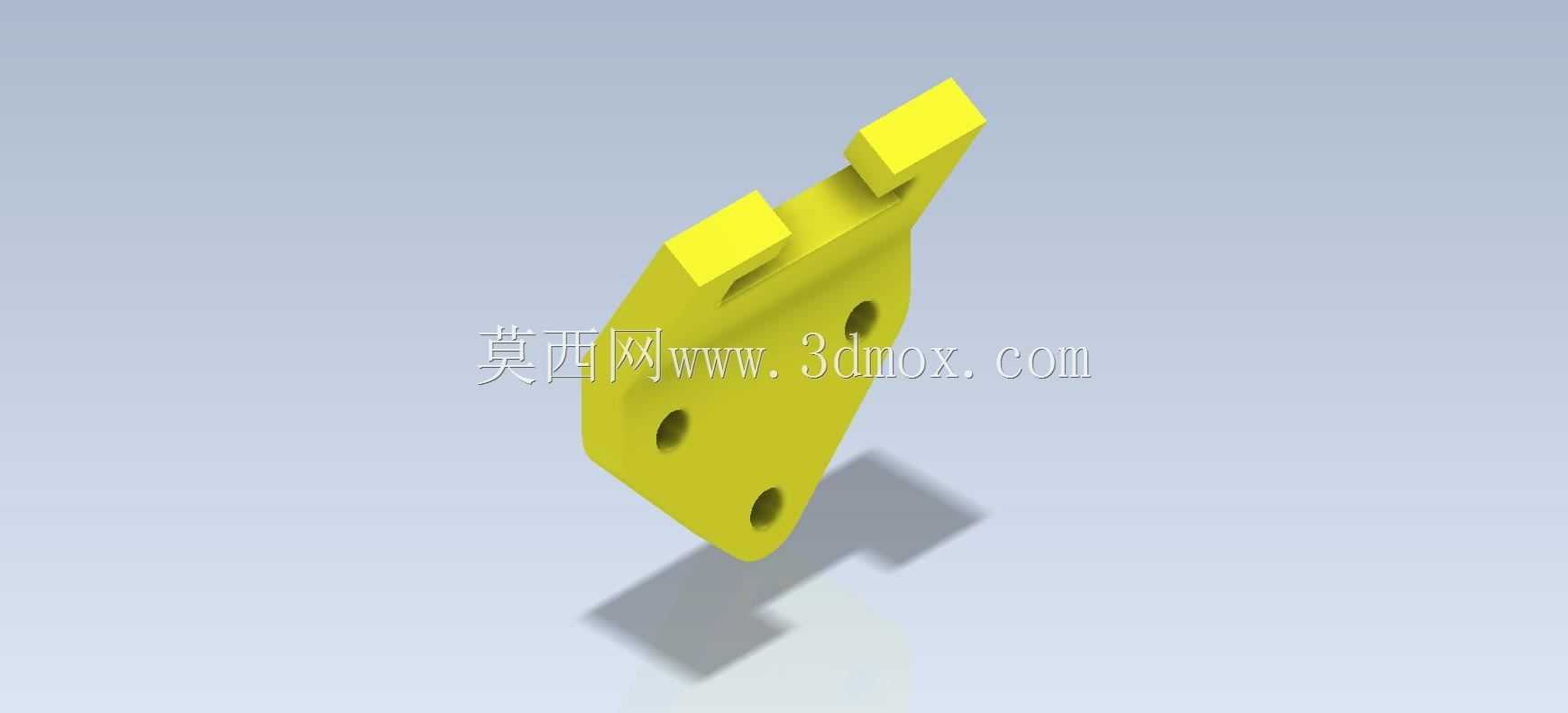

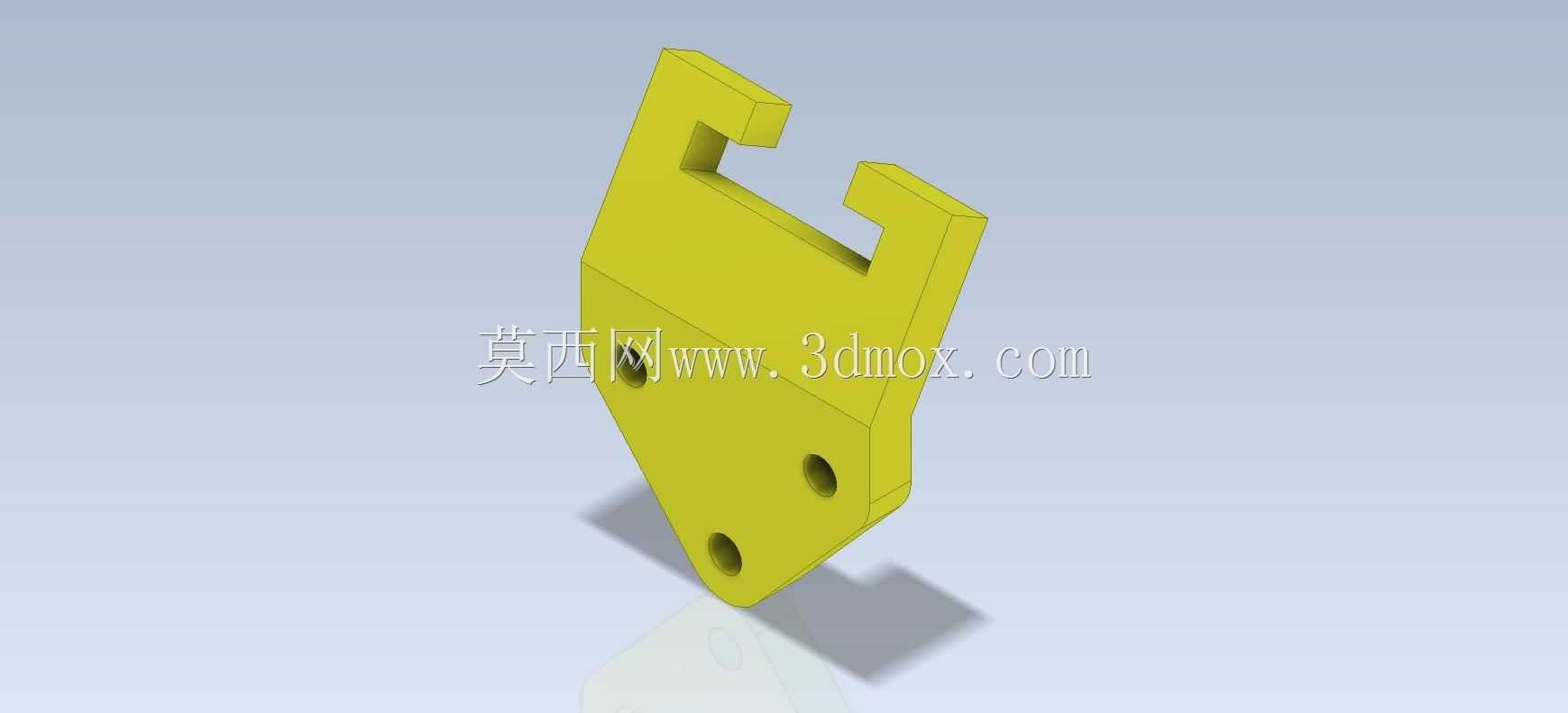

　　在轻工自动化输送线、小型工装夹具定位模组、非标设备侧装附件的安装场景里，这类带卡扣结构的异形固定支架是很常见的小尺寸承载连接件，很多刚接触结构设计的工程师容易忽略这类小零件的细节设计，往往在装配调试阶段才发现安装干涉、卡扣脱开、固定孔位错位的问题，反而拖慢整台设备的组装进度。从实际使用场景来看，这类支架主要承担两个核心作用：一是通过上端的两个开口卡扣结构，快速卡接固定圆杆类或者带卡位凸缘的杆件，不用额外加装紧固件就能实现预定位，大幅提升产线组装或者工装调整的效率；二是通过本体上的两个贯通安装孔，用螺栓把整个支架锁紧在设备的安装基板、型材立面或者工装台板上，为上端卡接的构件提供稳定的支撑基础，避免设备运行过程中卡接的杆件出现晃动、移位的情况。从设计思路上拆解这个零件的结构，首先是上端的卡扣部分，两个卡扣的开口朝向做了同向错位的避让设计，不是完全对称的结构，这样的设计是为了适配特定安装空间里的杆件卡位，避免卡接时和相邻的其他构件发生空间干涉，卡扣的内侧做了微小的导入倒角，卡入的时候不需要精准对位，稍微施加压力就能让杆件滑入卡扣的卡位槽里，同时卡扣的壁厚做了均匀的等厚设计，避免注塑或者钣金加工的时候出现壁厚不均导致的变形，保证卡扣的弹性卡接力稳定，不会因为长期受力出现断裂或者塑性变形。再看支架的主体部分，整体是带斜度的异形板状结构，不是规则的矩形或者直角折弯件，这个斜度设计是为了匹配安装面和被卡接杆件之间的空间夹角，

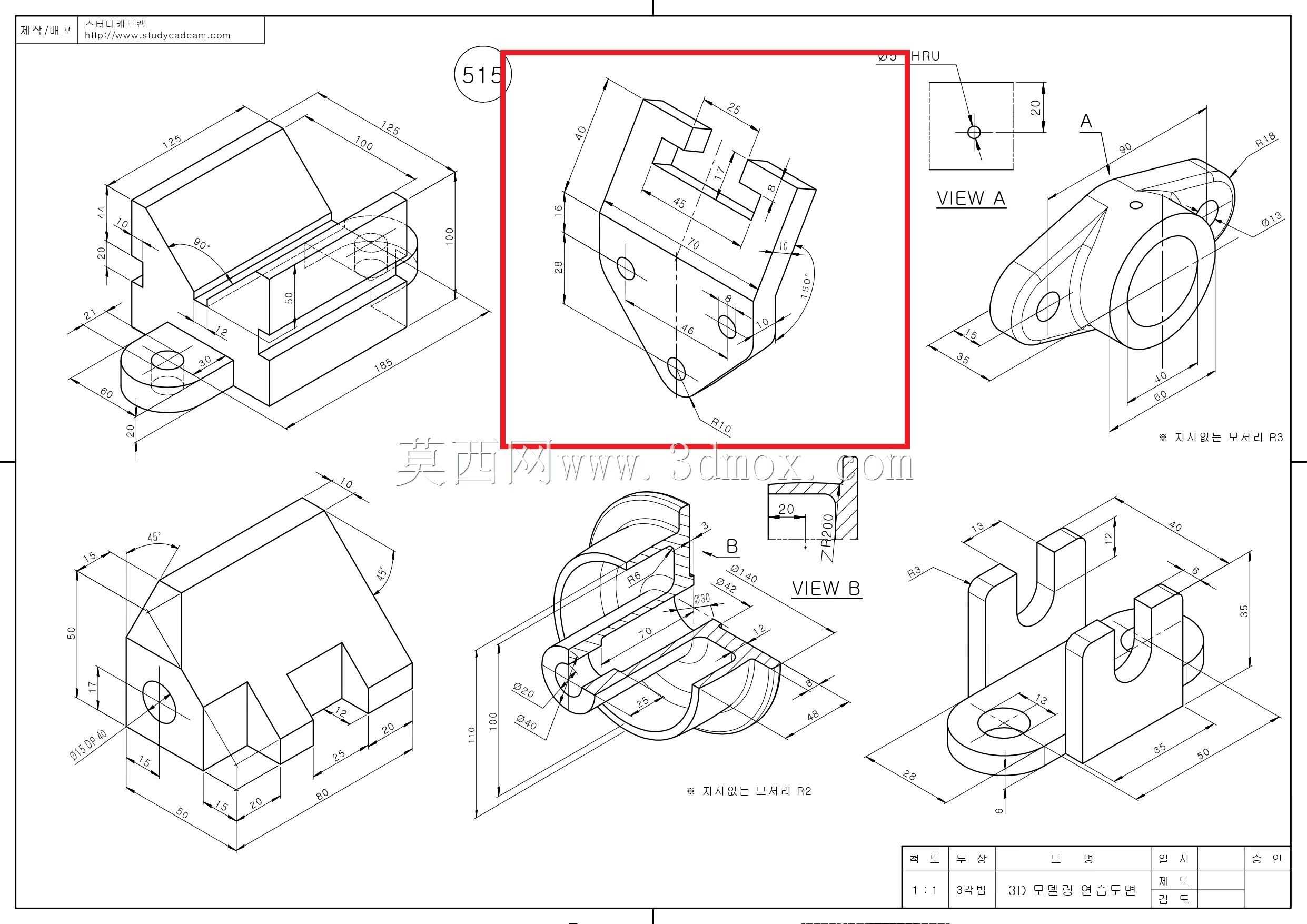

　　不需要额外加装角度调整垫片就能让卡接的杆件保持需要的安装角度，减少装配时的调整工作量。主体上的两个安装孔是沉孔设计吗？不对，从三维模型的结构来看是两个直通孔，孔位的中心距是按照常用的型材安装孔间距来匹配的，两个孔的排布方向顺着支架的受力方向设置，当上端卡扣承受杆件的径向载荷时，两个安装孔的螺栓受力更均匀，不会出现单个螺栓受力过大导致松动的情况。关于安装边界的尺寸控制，这类小支架的整体外轮廓尺寸通常控制在手掌可握持的范围内，安装时需要预留的操作空间不大，卡扣的开口宽度要比被卡接杆件的直径大0.2到0.3毫米，既保证卡接的时候有足够的预紧力不会松脱，又不会因为间隙太小导致卡接困难，安装孔的孔径比配套螺栓的公称直径大0.1毫米左右，

　　允许装配时有微小的位置调整量，抵消零件加工或者基板安装孔的位置误差。很多新手建模的时候容易把这类零件做成完全对称的规则结构，忽略实际安装空间的角度避让需求，结果做出来的零件装上去之后要么和旁边的管线、其他构件碰在一起，要么卡接之后杆件的角度不对，需要二次打磨修改，反而浪费加工成本。还有的设计会把卡扣的壁厚做的太薄，设备运行一段时间之后卡扣受反复振动载荷出现断裂，或者壁厚做的太厚，卡扣没有足够的弹性变形量，根本卡不进杆件，这些都是实际工程里经常碰到的问题。另外这个支架的底部做了微小的圆角过渡，没有尖锐的棱角，一方面是避免加工和装配的时候划伤操作人员，另一方面是减少应力集中，避免支架在受冲击载荷的时候从边角位置出现开裂。

　　在实际选型应用的时候，要先确认被卡接杆件的直径、安装面的空间角度、螺栓安装的操作空间，再匹配对应尺寸的支架，不能只看承重参数就随意选用，比如在振动比较大的冲压设备旁使用这类支架，除了卡扣卡接之外，最好在卡扣位置额外加一个小的紧定螺钉辅助固定，避免长期振动导致卡扣松脱，而在低速输送线的轻载场景下，直接靠卡扣的预紧力就完全可以满足使用要求，不需要额外加固。建模的时候还要注意各个折弯或者斜切面的拔模角度，如果是采用注塑工艺加工，要保证各个面的拔模方向一致，避免出现倒扣结构导致无法脱模，如果是采用钣金折弯加工，要核算折弯处的展开尺寸，预留足够的折弯余量，保证加工出来的零件孔位和卡扣位置符合设计公差要求。
