十字底座斜向支臂机械练习构件

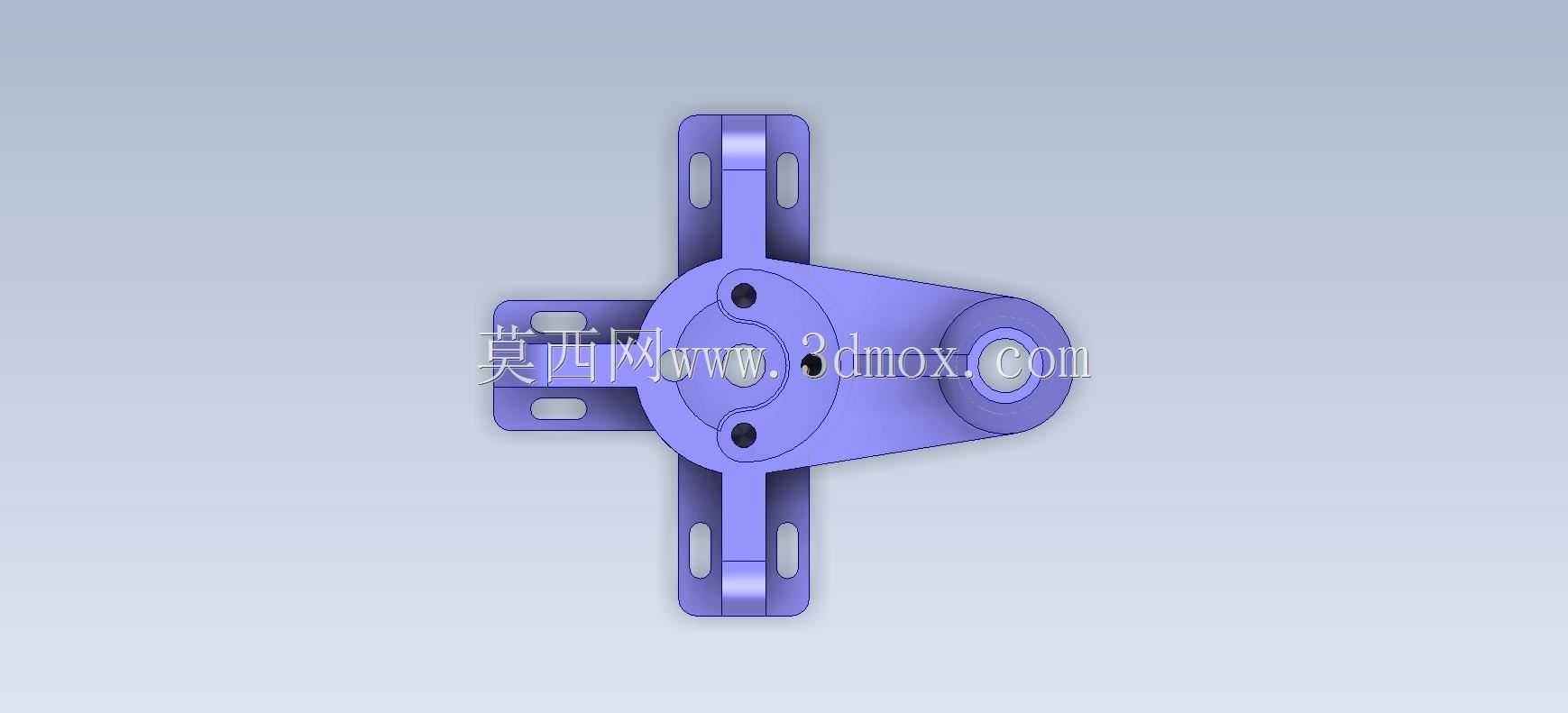

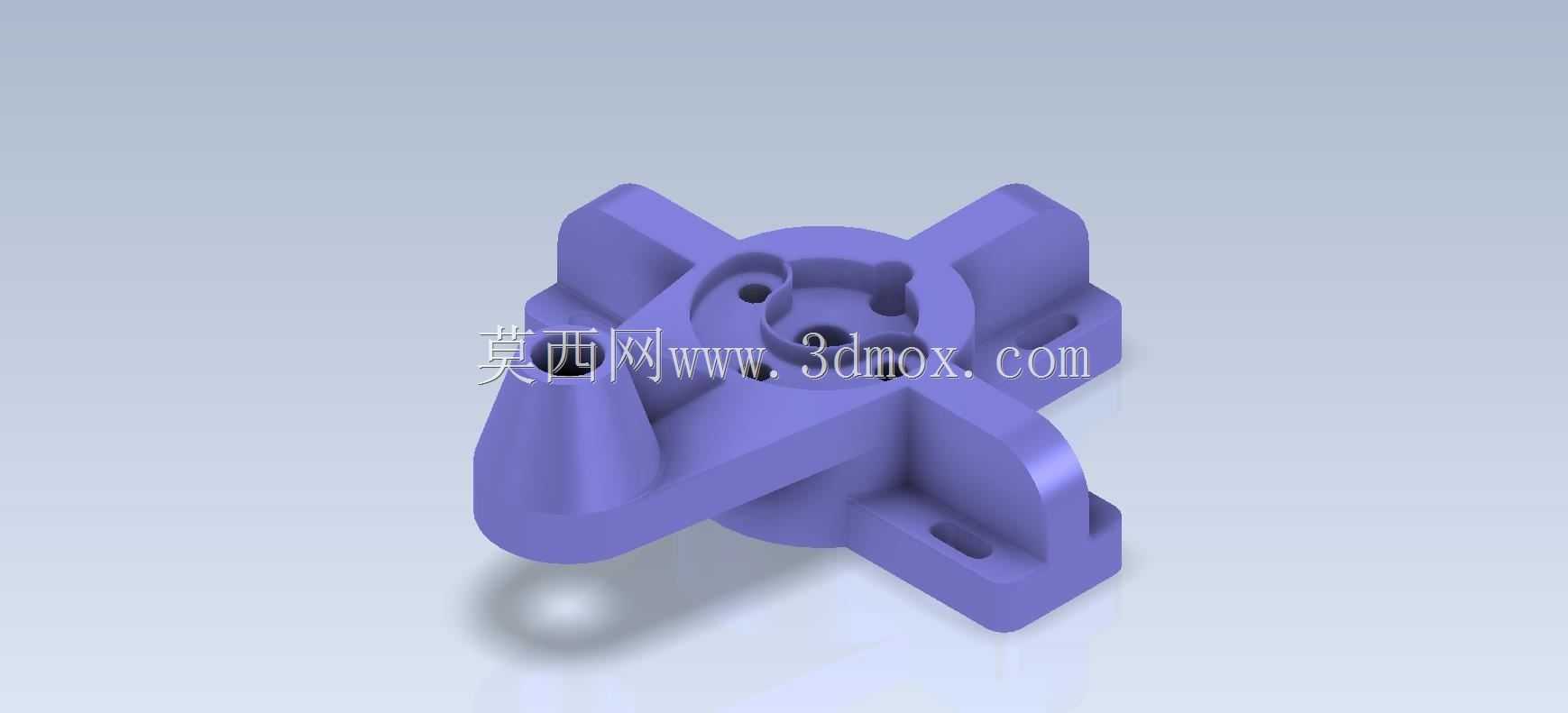

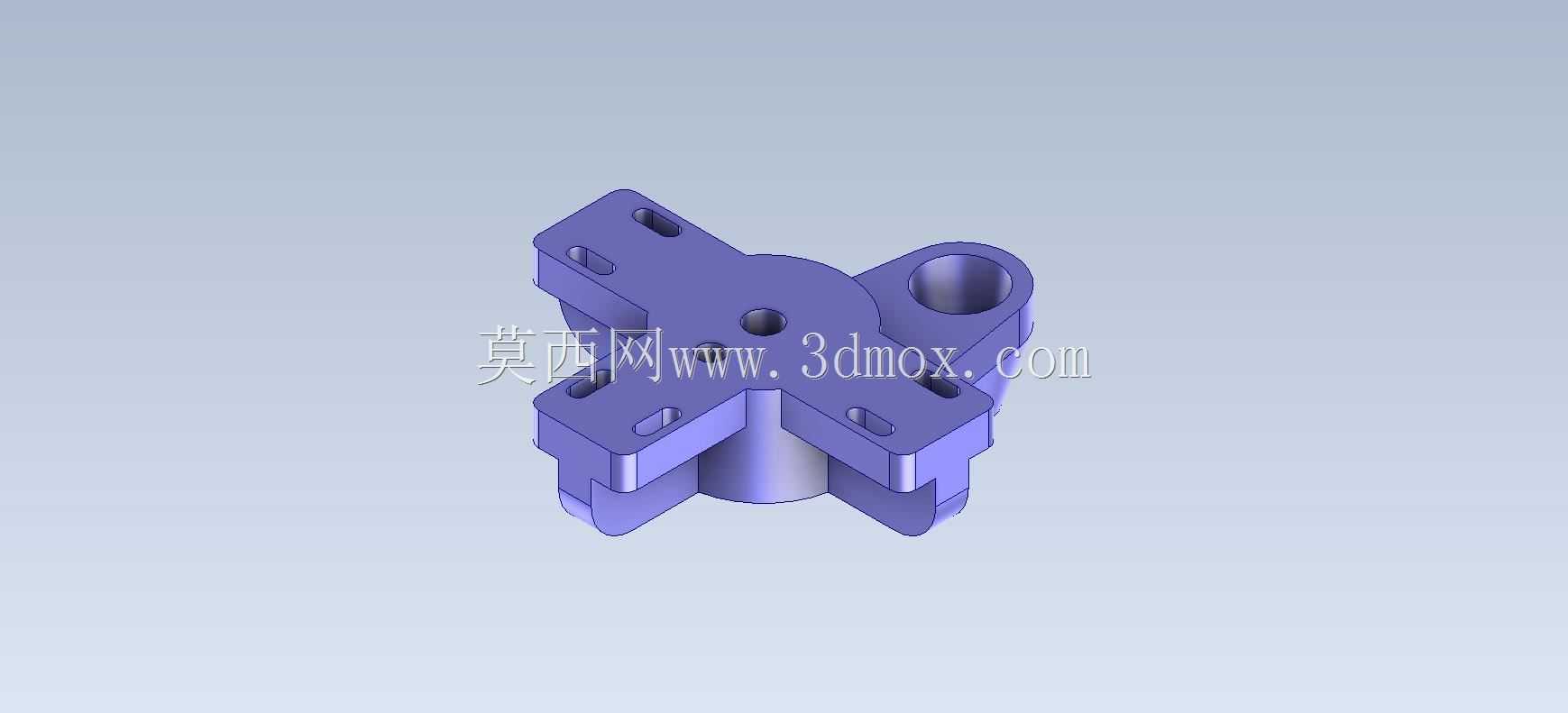

　　这个构件的结构设计完全围绕小型流体管路转接的实际工况展开，底部十字形的安装基座是整个零件的承载核心，四个向外延伸的支脚每个都开有长圆形安装孔，这类孔型的设计并非随意为之，实际装配时可以抵消安装面的孔位加工误差，允许固定螺栓在孔内有小范围的调整余量，避免硬装配带来的内应力，四个支脚的底面做了共面度要求，安装时贴合设备安装基板的平面，保证整个构件固定后不会出现翘曲，避免上方的斜向支臂出现角度偏差。

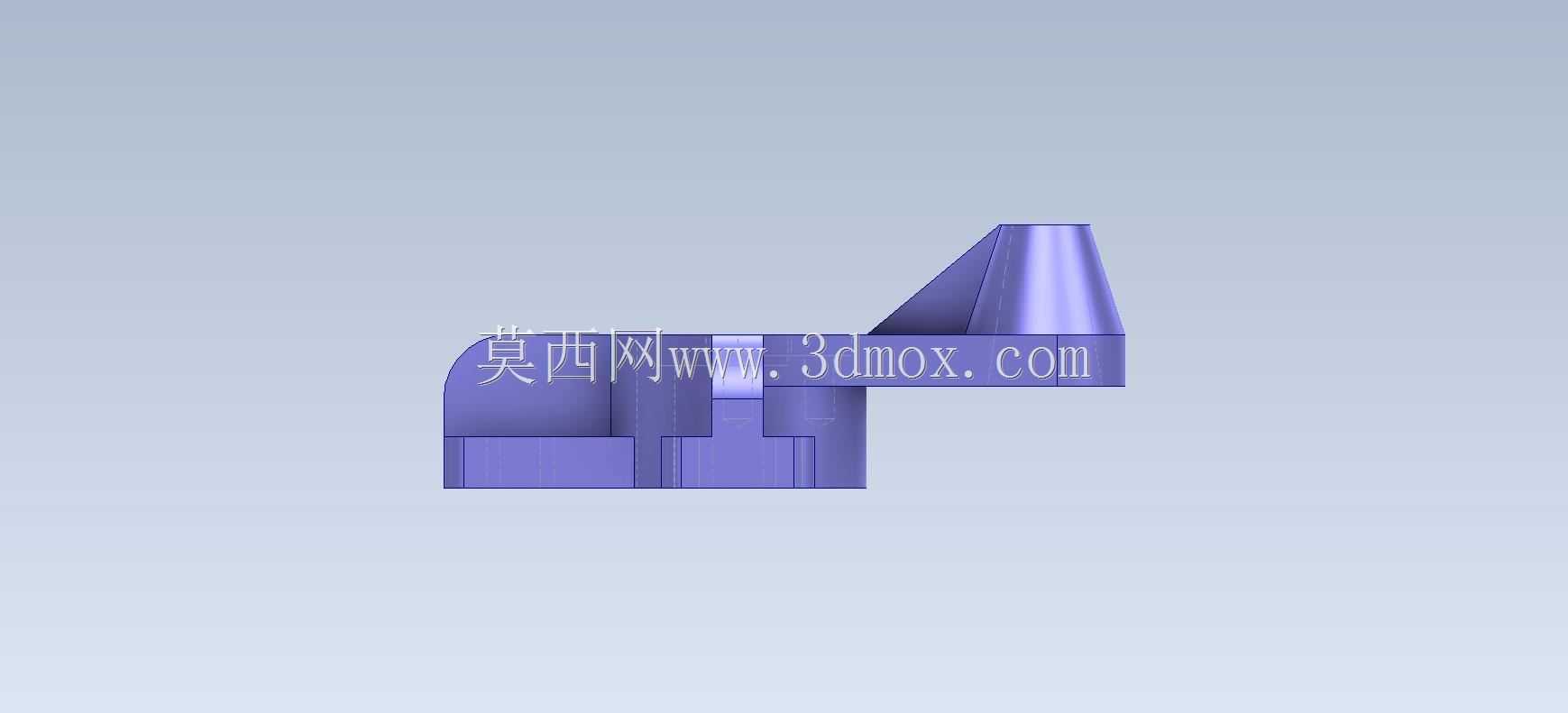

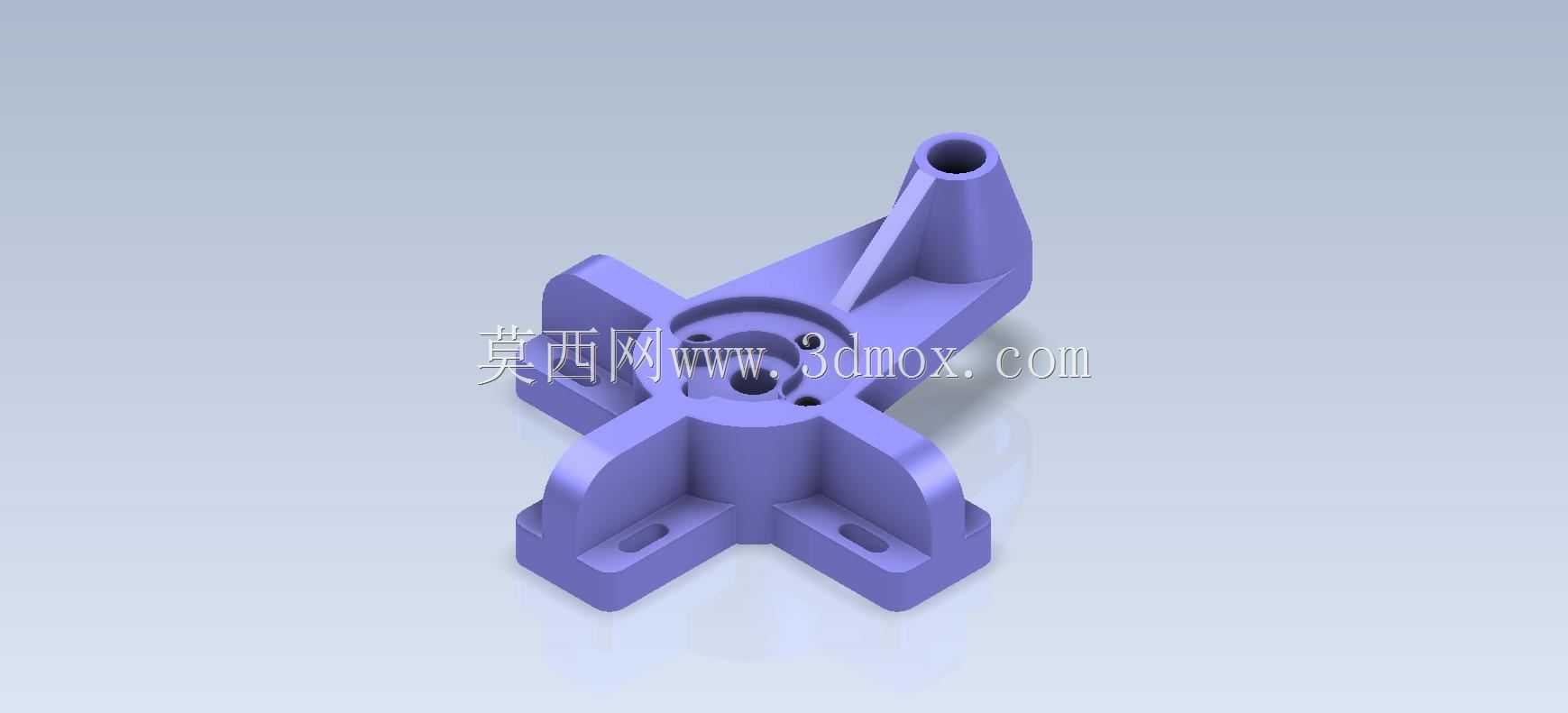

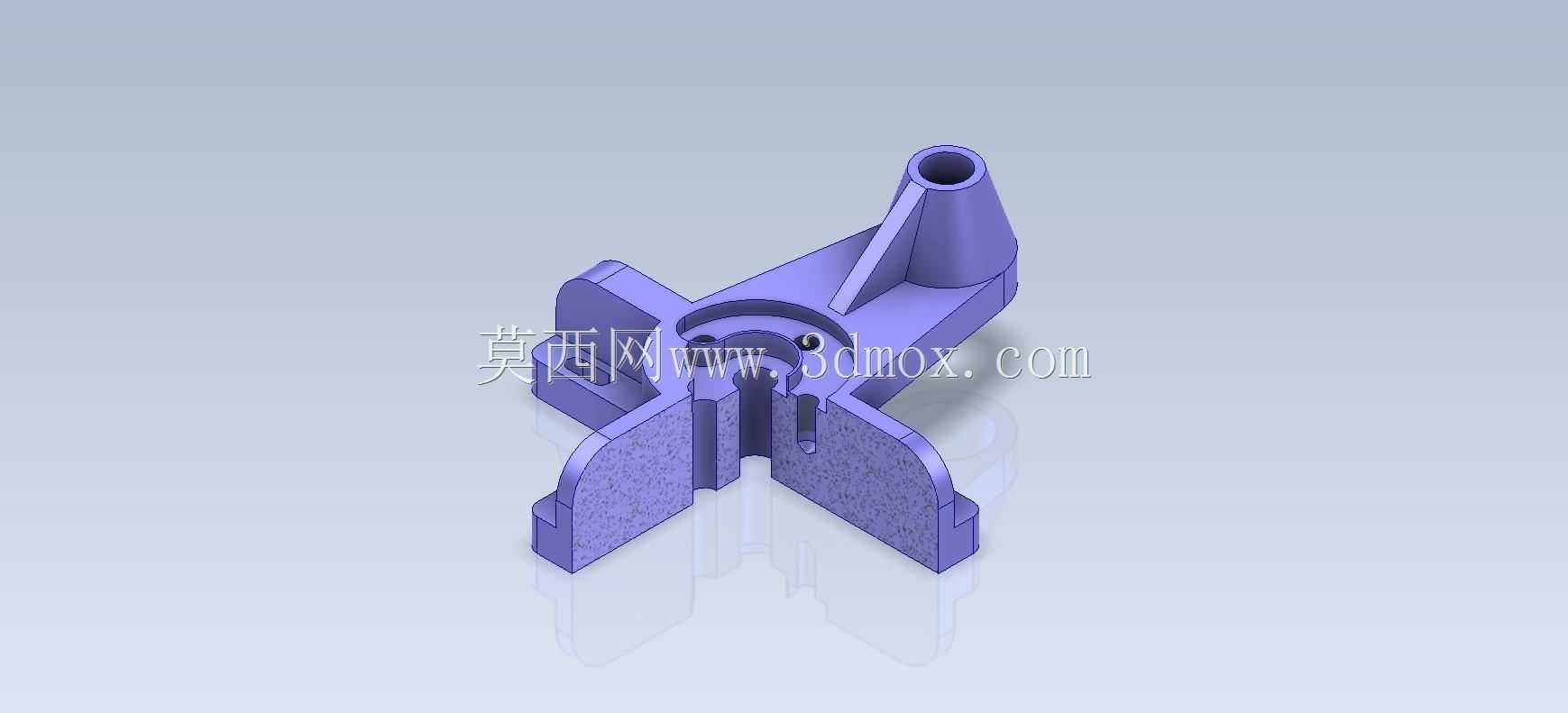

　　从基座中心向上延伸的主体部分，中心预留了阶梯式的内孔结构，大直径的沉孔位置用于嵌装密封件或者管路对接的衬套，小直径的通孔作为流体或者压缩气体的流通通道，孔壁的粗糙度要求需要满足密封件的装配需求，不能有明显的加工刀痕，否则长期带压工作容易出现泄漏问题。从基座侧方斜向上延伸的管状支臂，和中心主体的衔接位置做了大圆弧过渡，没有尖锐的直角连接，这是因为这类带管路的构件在工作时会承受内部介质的压力冲击，直角位置容易出现应力集中，长期交变载荷下可能产生裂纹，圆弧过渡可以有效分散应力，提升构件的使用寿命，斜支臂的顶端同样是带内孔的管路接口，接口端面做了凸台结构，用于对接管路时压紧密封圈，保证连接位置的密封性。

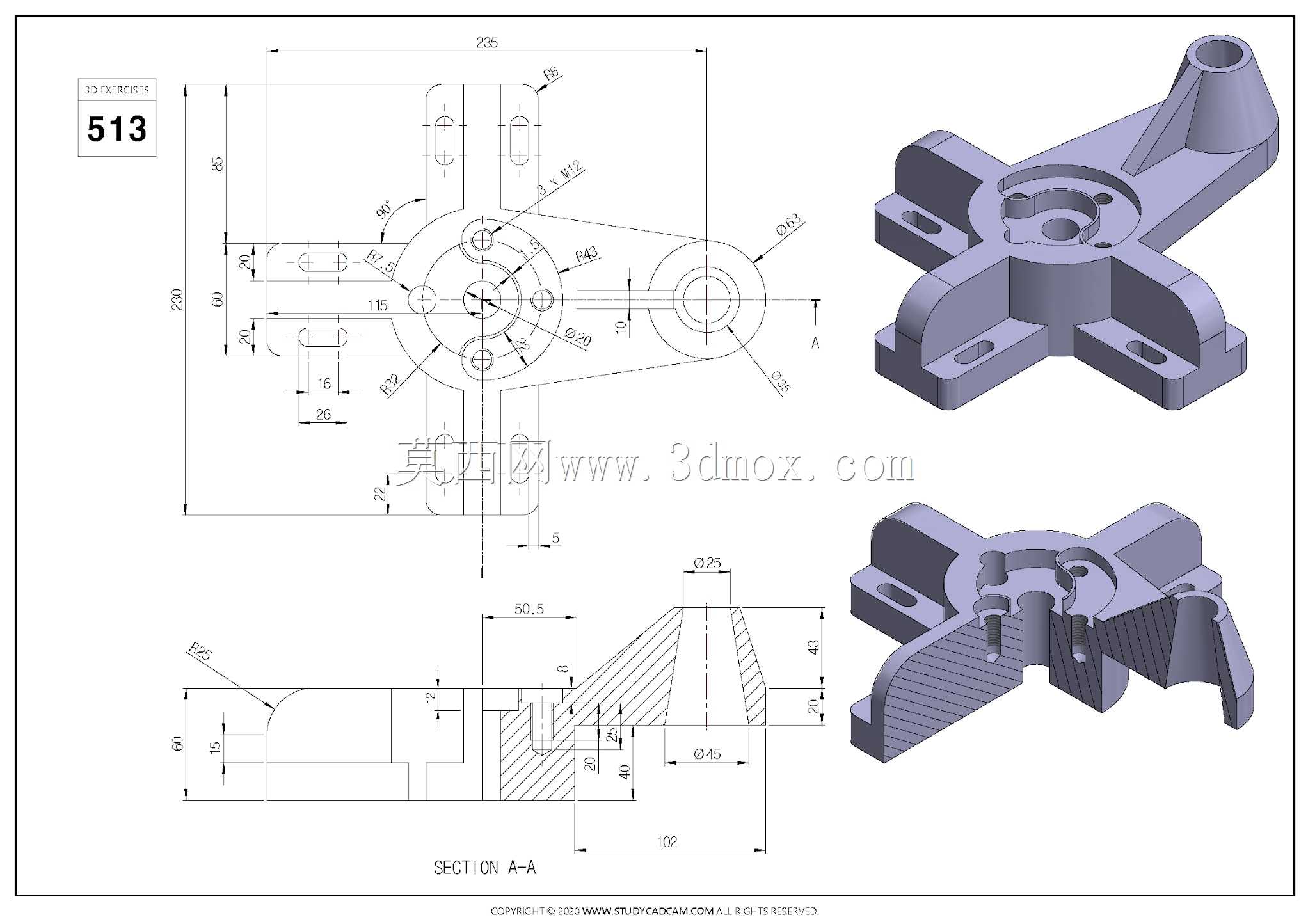

　　在实际应用场景中，这类构件多用于小型自动化设备的气路分流、小型实验装置的流体管路转接，或是教学演示用的机械结构实训台架上，作为管路系统的固定转接件使用。设计时首先确定的是安装基准面，也就是四个支脚的底面，所有的尺寸标注都以这个面为基准，先确定中心主体的高度、中心孔的同轴度要求，再确定斜支臂的倾斜角度、支臂顶端接口的中心高度和相对基座中心的位置尺寸，保证对接管路时不会和周边其他零部件产生干涉。

　　安装边界方面，十字基座的四个支脚外轮廓决定了安装所需的最小平面空间，安装时需要在基板上预留对应四个长圆孔的固定位置，螺栓规格需要和长圆孔的宽度匹配，不能使用直径过大的螺栓，否则会失去调整余量；斜支臂向上延伸的高度和倾斜角度，决定了上方管路的走向空间，设计周边结构时需要避开斜支臂的摆动和安装操作空间，尤其是斜支臂顶端接管路时，需要预留扳手拧紧接头的操作空间，不能被其他结构遮挡。

　　整个构件的壁厚设计保持均匀，基座和支臂、斜管的衔接位置都做了壁厚过渡，没有出现壁厚突变的情况，不管是采用机加工还是注塑、3D打印的方式制作，都能避免因为冷却不均或者加工应力带来的变形，中心位置的几个小型安装孔，是用于固定上方的管路压盖或者其他附属小零件，孔位的位置度要求需要保证压盖安装后能均匀压紧密封件，不会出现偏压导致的泄漏。对于建模练习来说，这个构件涵盖了草图绘制、特征拉伸、放样、孔特征、圆角过渡等多个常用的建模指令，能很好地练习基准面选择、特征顺序规划的思路，尤其是斜支臂的建模，需要先建立倾斜的基准面，再绘制支臂的截面轮廓，和中心主体做合并或者布尔运算，很适合初学者掌握多基准面建模的逻辑，理解实际机械零件从功能需求到结构落地的设计过程，避免只追求外形而忽略结构合理性的问题。
