带安装底座的多通路阀类连接壳体结构

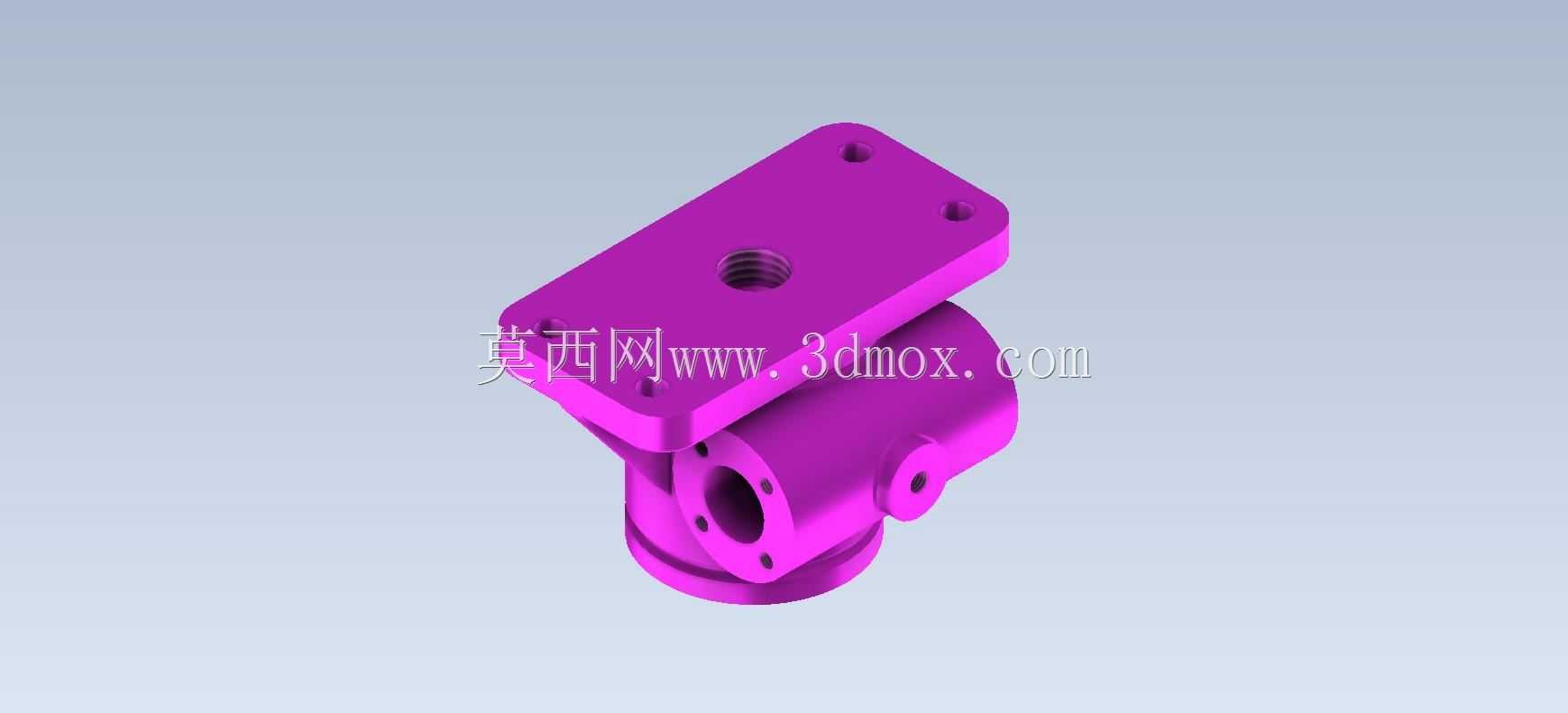

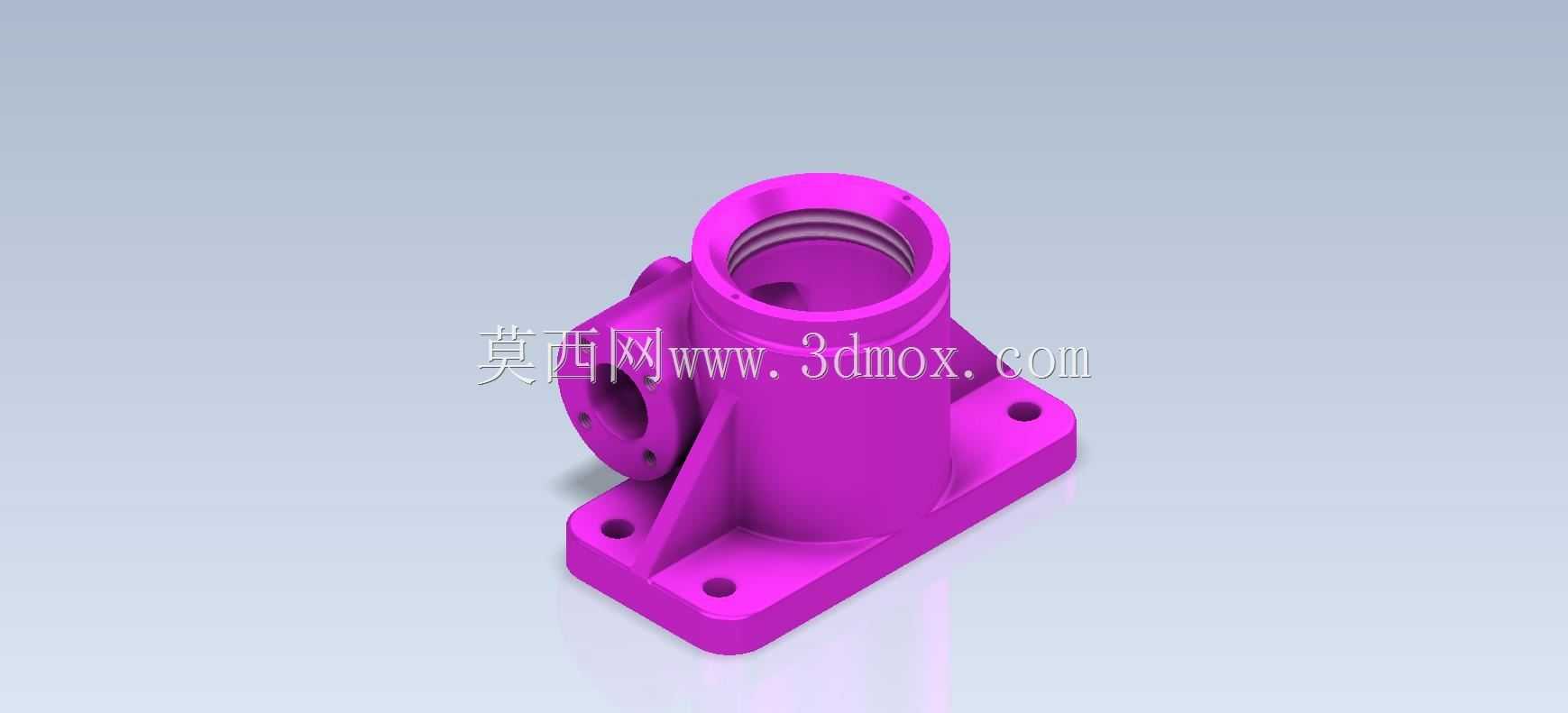

　　在流体输送与动力控制类设备的管路布局中，这类带一体式安装底座的多通路连接壳体是十分常见的核心转接构件，日常多应用在小型液压动力单元、气动控制回路、润滑系统的管路交汇节点，承担不同方向管路的连通、介质流向切换、外接功能元件安装的作用，不少小型内燃机的润滑油路转接、试验台架的介质分路也会用到同结构形式的零件。从实际使用场景来看，这类零件往往布置在设备管路排布相对紧凑的区域，既要保证自身和安装基面的连接可靠性，也要兼顾不同方向管路的装配操作空间，避免和周边的管线、机架结构产生干涉。

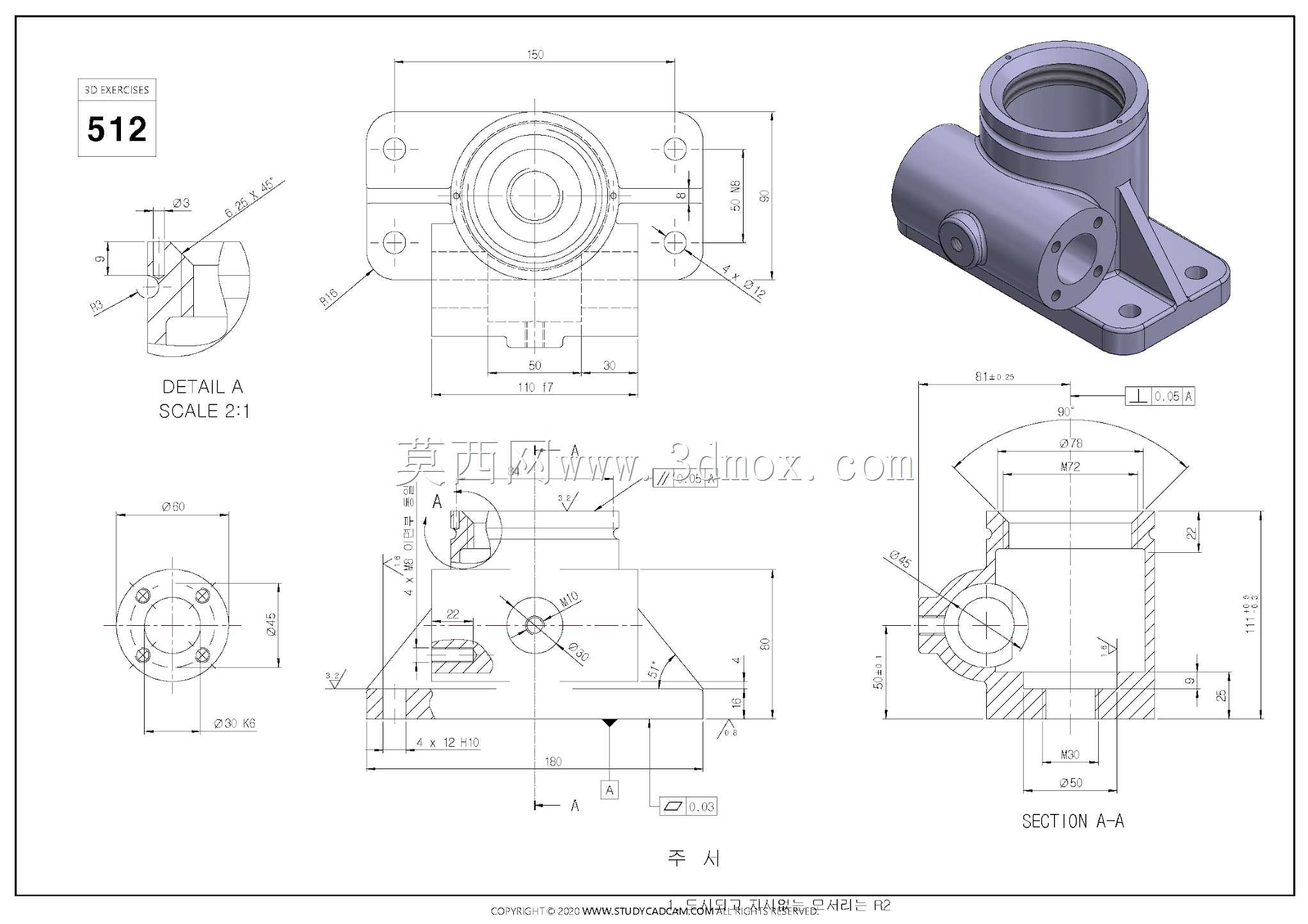

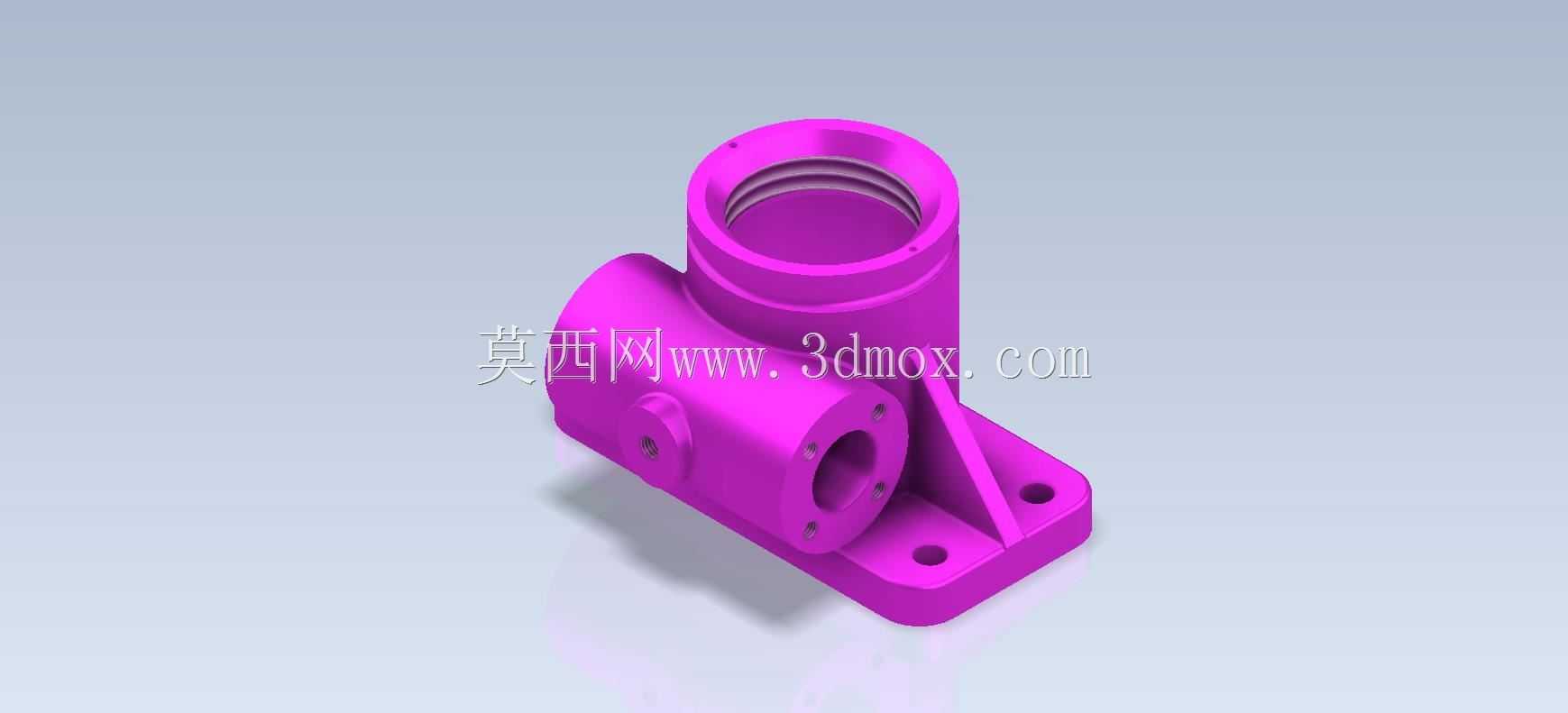

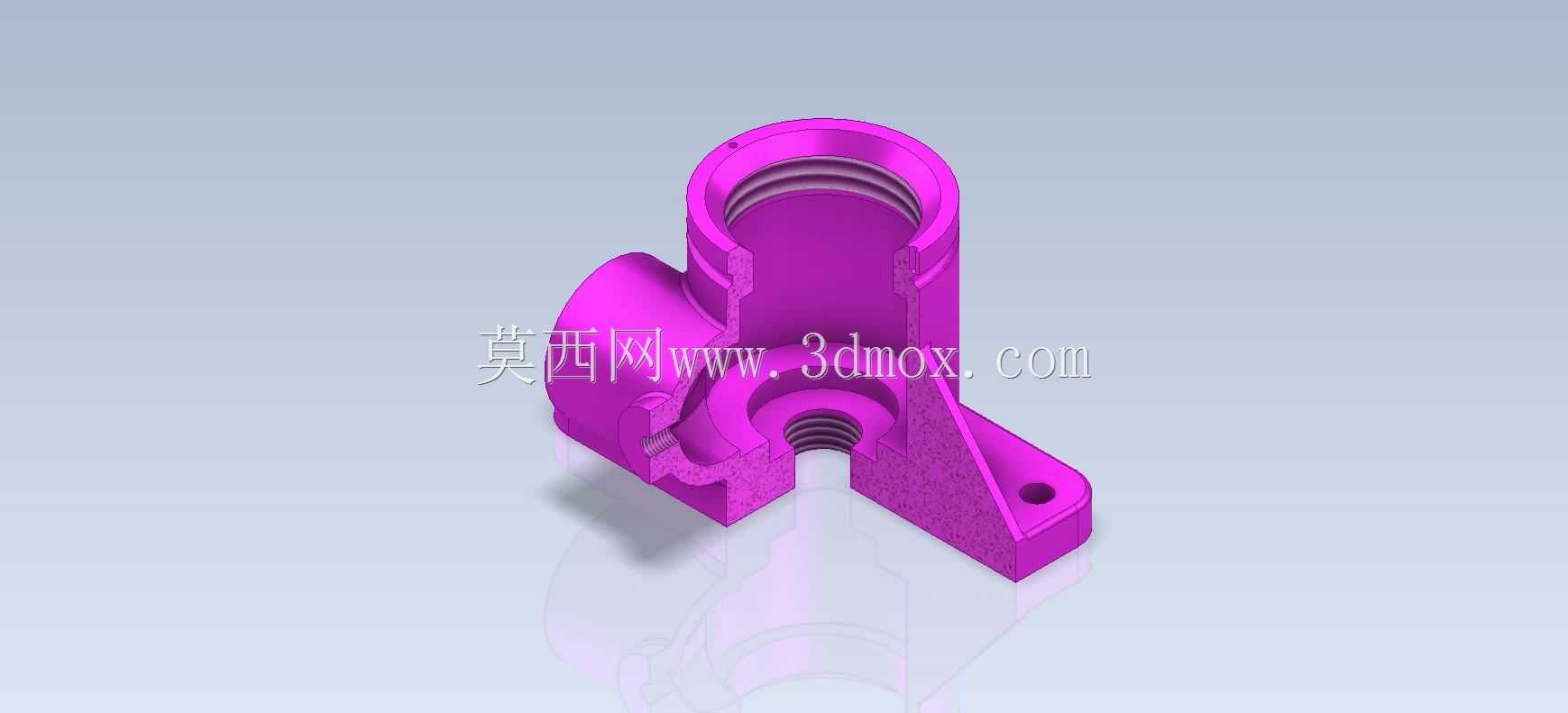

　　从结构功能上拆解，零件主体的竖向大直径通孔为介质主通路，内壁预留的内螺纹段用于和外接硬管、快插接头或者调节元件实现密封连接，通孔的加工精度直接影响管路连接的密封性能，设计时需要根据管路的额定工作压力确定螺纹的配合公差，同时在孔口位置预留倒角，既方便装配时的导向，也能去除机加工产生的毛刺，避免毛刺脱落进入管路造成下游元件堵塞。侧向伸出的两个带孔凸台为分路接口，其中一个凸台的端面分布多个螺栓连接孔，用于安装压力检测、流量调节类的功能元件，凸台和主体衔接位置做了加厚的三角加强筋结构，能够抵消管路振动、介质压力波动带来的应力集中，避免长期使用过程中衔接位置出现疲劳裂纹。

　　底部的安装底座是整个零件的承载基础，底座上开设的两个沉头安装孔用于穿设固定螺栓，将整个壳体锁紧在设备的安装基面或者阀岛安装板上，沉孔的深度需要保证螺栓锁紧后头部不高出底座平面，避免和其他零件产生刮碰；底座和主体筒体的衔接位置做了圆弧过渡，既能够降低铸造或者注塑成型时的应力集中，也能减少机加工过程中的刀具震颤。设计这类零件时，首先要根据系统的额定流量确定主通路的通径大小，再结合周边管路的排布方向确定侧向接口的角度和位置，安装孔的间距需要匹配通用安装基面的孔位标准，同时要核算壳体的壁厚，保证在额定工作压力下不会出现变形，对于需要承受脉冲压力的使用场景，还要在应力集中的位置适当增加壁厚，提升零件的抗疲劳性能。

　　从安装边界来看，这类零件的竖向总高度决定了上方管路的装配空间，底座的长宽尺寸决定了安装基面需要预留的最小固定面积，侧向接口的伸出长度需要和周边的零件保持足够的安全间隙，避免装配时工具无法到达拧紧位置，也避免设备运行过程中管路振动和周边结构产生摩擦磨损。建模过程中需要重点关注各个孔系的同轴度、安装面的平面度要求，主通路和侧向分路的相贯线位置要做圆滑过渡，减少介质流动时的阻力损失，同时各个连接端面的粗糙度要满足密封要求，对于采用橡胶密封圈密封的端面，还要预留合适的密封槽尺寸，保证密封件压缩量在合理范围内，避免出现泄漏。这类零件的材质选择多根据输送介质的特性确定，普通润滑系统多采用铝合金或者铸铁材质，腐蚀性介质场景则会选用不锈钢或者工程塑料材质，不同材质的加工工艺要求也存在差异，设计时需要结合加工工艺调整拔模斜度、圆角半径等工艺参数，降低生产制造的难度。
