钣金折弯成型U型夹持固定支架

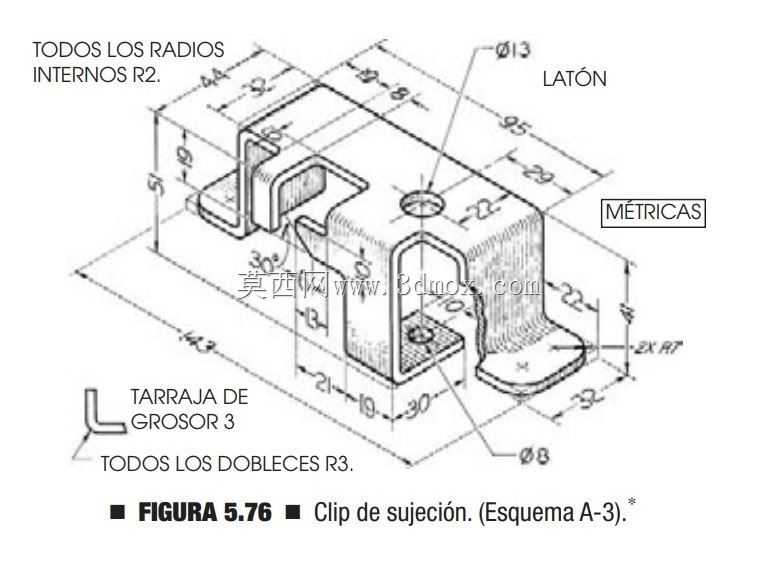

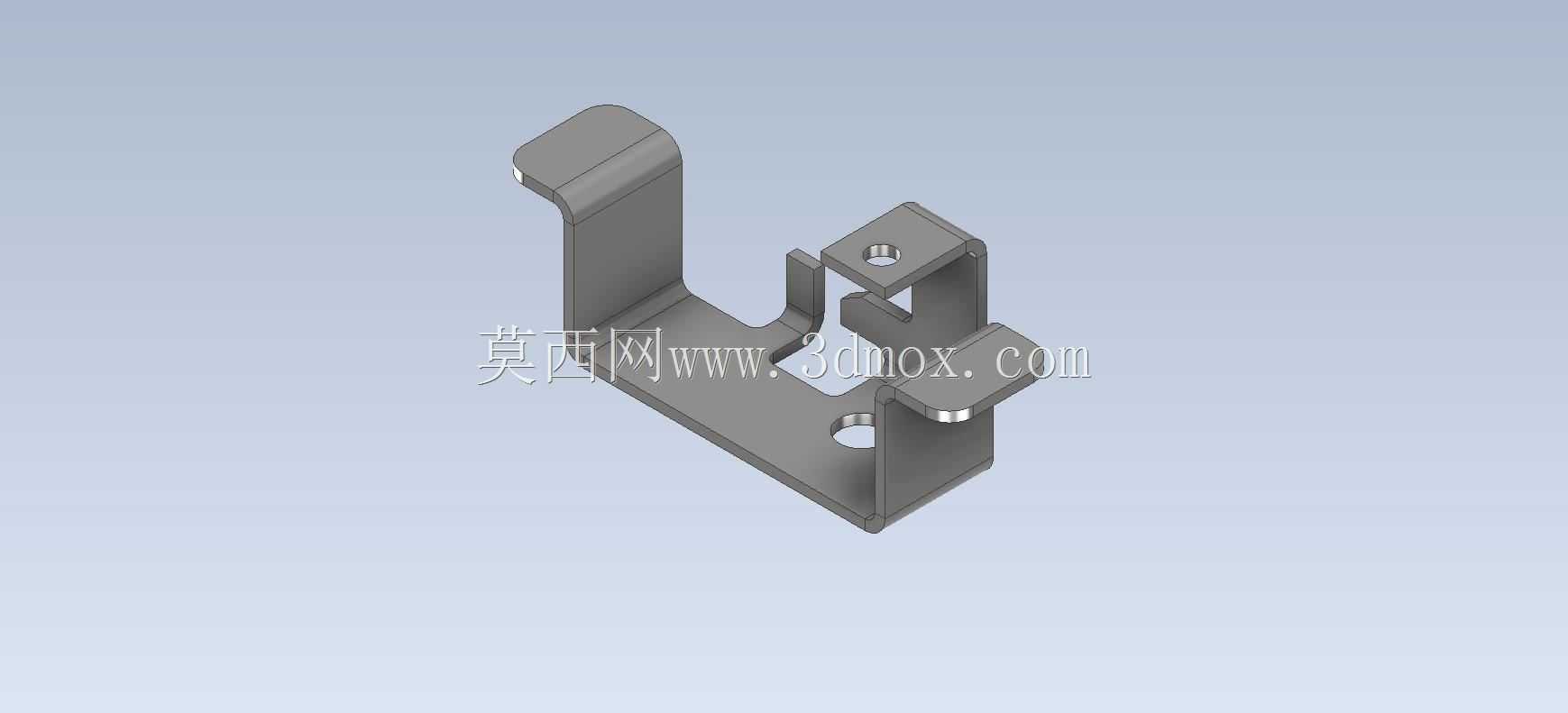

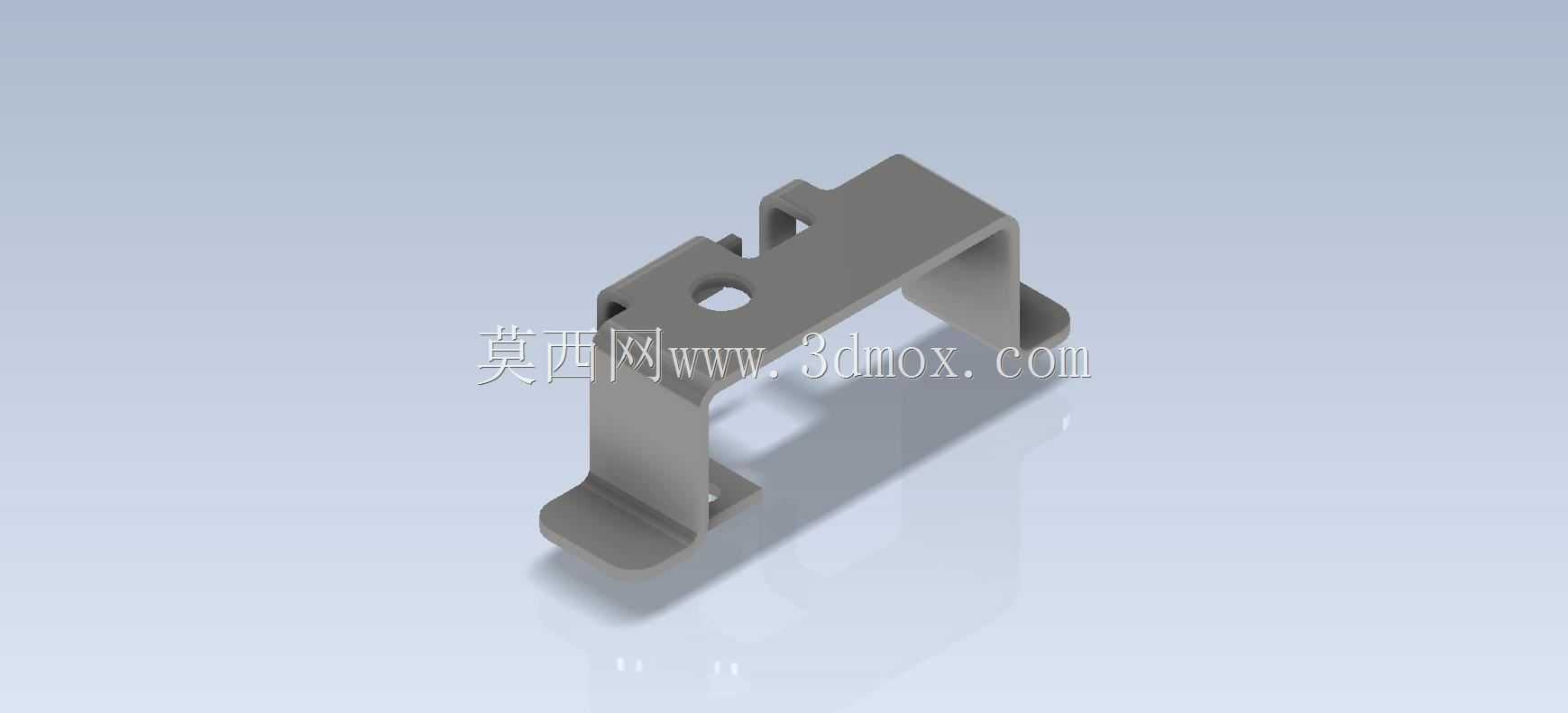

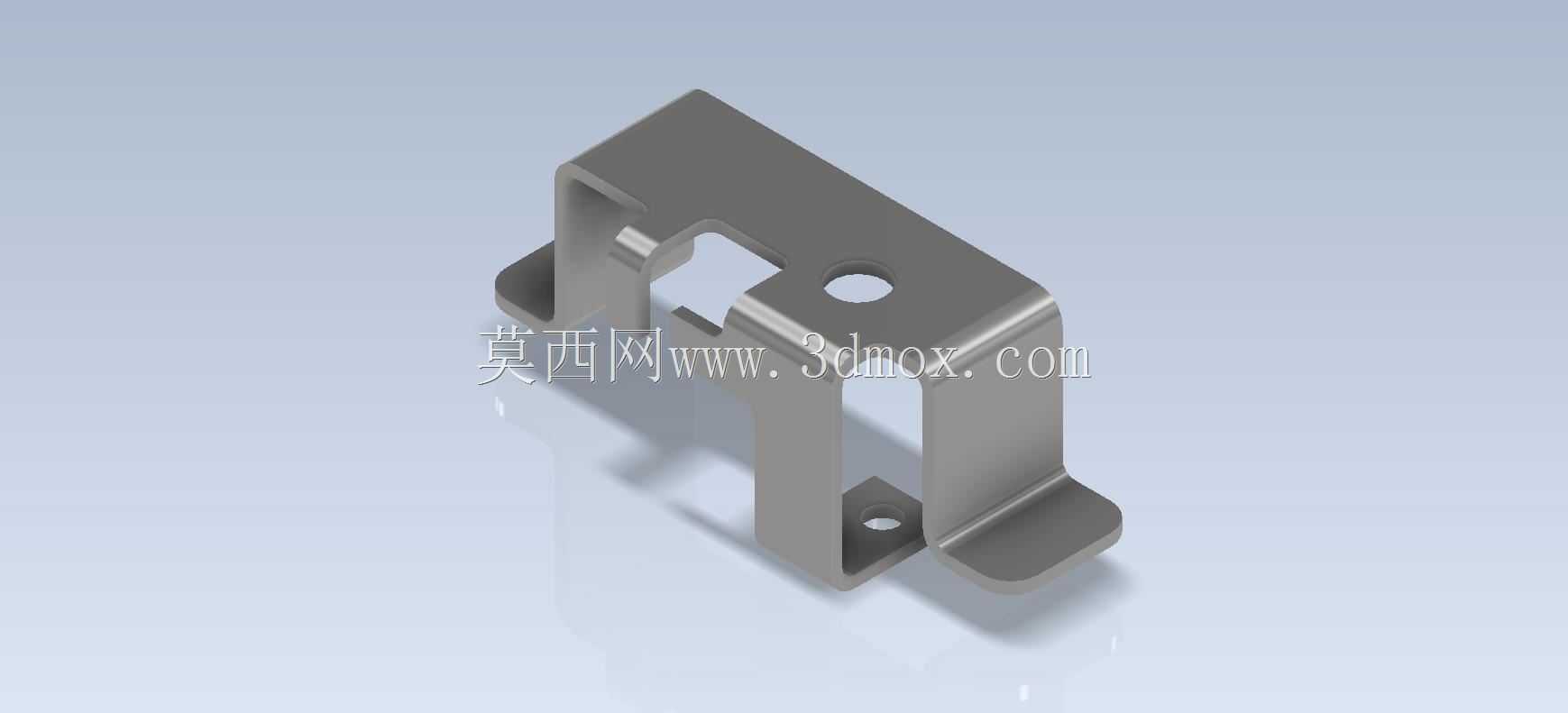

　　这类U型夹持支架是钣金冷冲压工艺的典型练习构件，同时也广泛应用在低压电控柜内部走线固定、小型自动化设备的线束限位、轻型工装的辅助夹持场景中，日常设备运维里也常作为非标改制的快速固定件使用，不需要额外定制铸件或者机加工件，通过常规钣金下料、折弯、冲孔工序就能快速加工成型，适配小批量多批次的现场改制需求。从结构功能来看，该支架采用单块金属薄板一体折弯成型，整体为开口U型结构，两侧折弯边底部带有向外翻出的水平安装边，安装边上预留了圆形通孔，可通过自攻螺丝或者小规格螺栓直接固定在安装基面，不需要额外焊接连接支座，装配工序简单，适合现场快速安装调整。支架的顶部折弯面上同时开设了方形避让孔与圆形安装孔，

　　方形孔主要用于避让穿过支架的杆件或者线束接头，避免支架安装时与被固定件产生结构干涉，圆形孔则用于穿装锁紧螺丝，当需要夹持固定穿入U型腔体内的杆件、线束或者薄型板件时，可在该孔位安装紧定螺丝，通过螺丝端部顶紧被固定件实现锁紧，不需要额外配套抱箍或者管夹，单一支架就能完成夹持与固定的双重功能。设计这类钣金支架时，首先要根据被夹持件的外径或者厚度确定U型腔的内部净宽度，折弯时需要预留钣金材料的折弯回弹量，普通冷轧薄板的折弯回弹角度通常在1到2度左右，折弯下模的V槽宽度需要按照板厚的6到8倍选取，避免折弯处出现裂纹或者圆角过大影响装配精度。两侧安装边的外翻尺寸需要匹配常用M3或者M4螺丝的安装空间，

　　安装孔中心到支架侧边的距离要大于螺丝头部直径的1.5倍，保证安装时扳手或者电动批头有足够的操作空间，不会和支架侧壁产生干涉。顶部的避让方孔位置需要对应被固定件的凸起结构，孔边距离折弯线的距离要大于1.5倍板厚，避免冲孔时距离折弯线过近导致折弯时孔位产生拉扯变形。从安装边界来看，该支架的整体占用空间较小，安装基面只需要预留两个对应安装孔的平面位置即可，不需要在基面上加工沉孔或者螺纹孔，直接通过自攻螺丝就能固定在木质、塑料或者薄金属板面上，适配性较强。U型腔的深度设计要保证被夹持件穿入后有足够的接触长度，避免夹持时出现晃动或者松脱，通常腔深要大于被夹持件直径的1.2倍，同时顶部的锁紧螺丝孔位要对准被夹持件的中心位置，

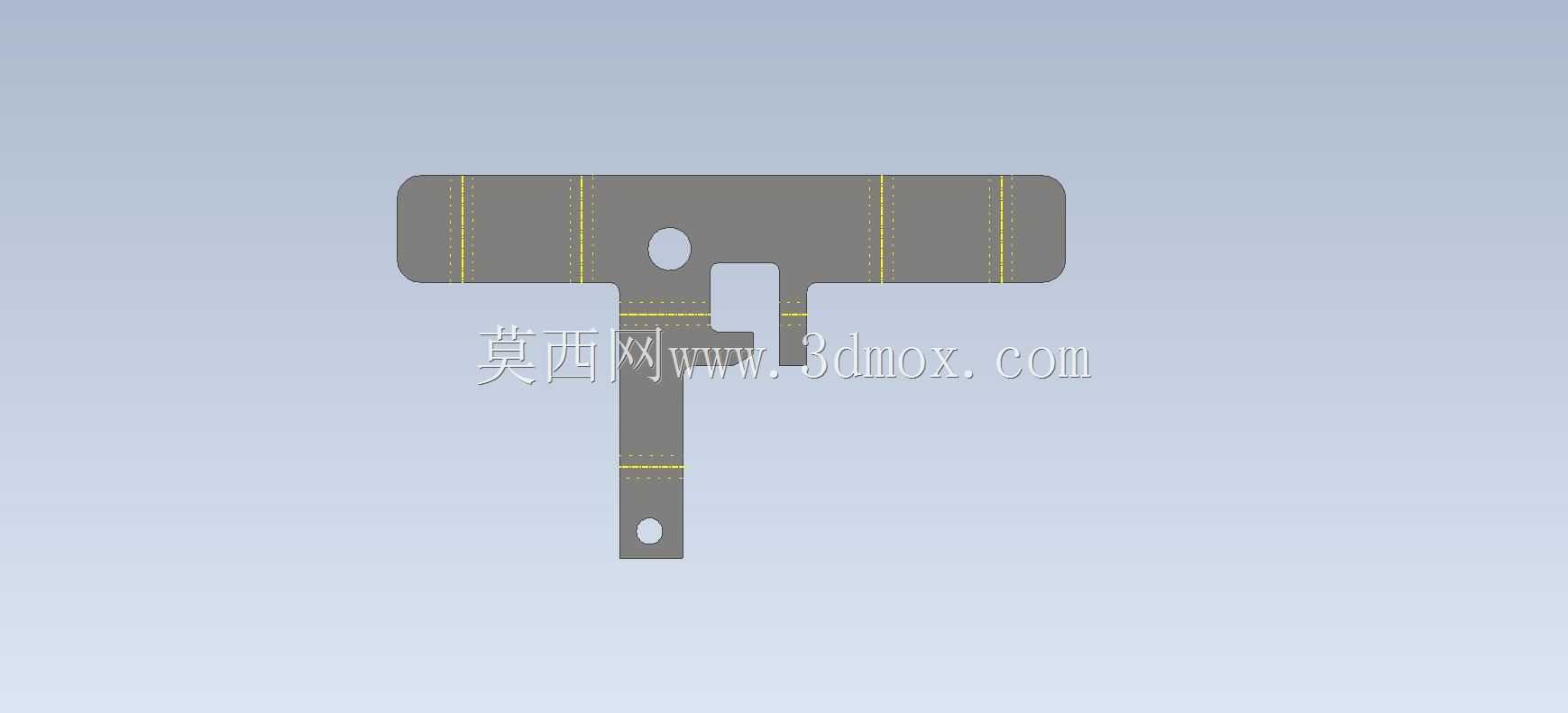

　　保证顶紧力沿径向施加，不会出现偏载导致被固定件歪斜。这类支架的材料通常选用1到1.5mm厚的冷轧镀锌钢板，不需要额外做表面处理就具备基础防锈能力，若应用在潮湿或者有腐蚀的环境中，也可以更换为304不锈钢薄板加工，折弯和冲孔工艺参数不需要做大幅调整，只需要对应调整折弯间隙即可。在实际建模练习过程中，这类构件需要重点掌握钣金模块的基体法兰、边线法兰、切除拉伸、折弯系数设置等核心命令，建模时要注意所有的开孔特征都要在平板状态下或者折弯后合理添加，避免出现展开后孔位错位、折弯扣除计算错误导致加工尺寸偏差的问题，尤其是安装边的外翻折弯属于反向折弯，需要注意折弯顺序的设置，先完成主体U型的两次直角折弯，再进行两侧安装边的外翻折弯，避免特征建模顺序错误导致钣金展开失败。实际生产中这类支架的加工工序通常为：数控冲床或者激光下料完成平板外形与所有孔位加工，再通过数控折弯机按照设定的折弯顺序依次完成各道折弯，最后去除孔位和边缘的毛刺即可交付使用，加工周期短，材料利用率高，单件成本远低于机加工或者铸造成型的同类支座，非常适合轻型负载下的固定夹持场景，在非标自动化设备改造、电气柜装配、现场工装改制等场景中都有很高的应用频次。
