钣金练习用钢质管夹固定支架结构

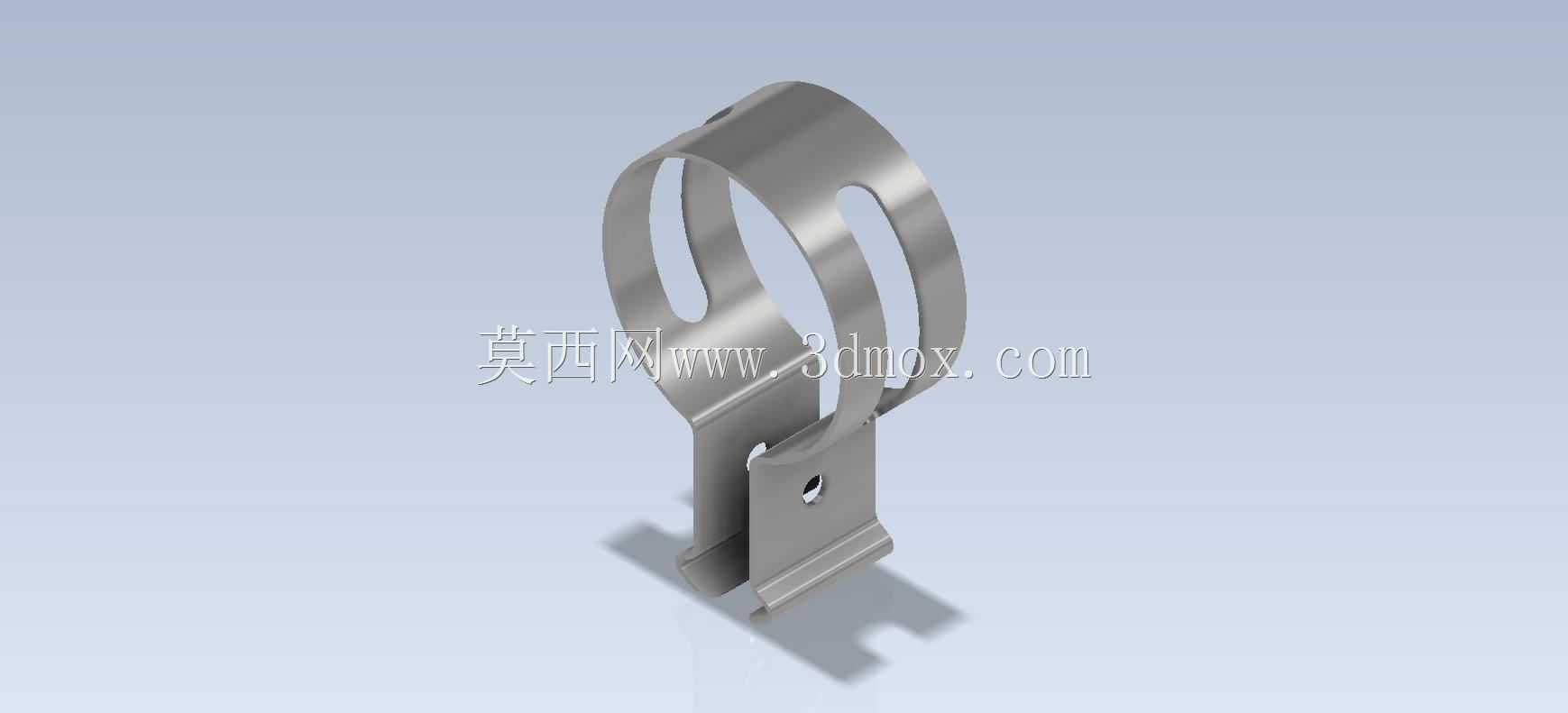

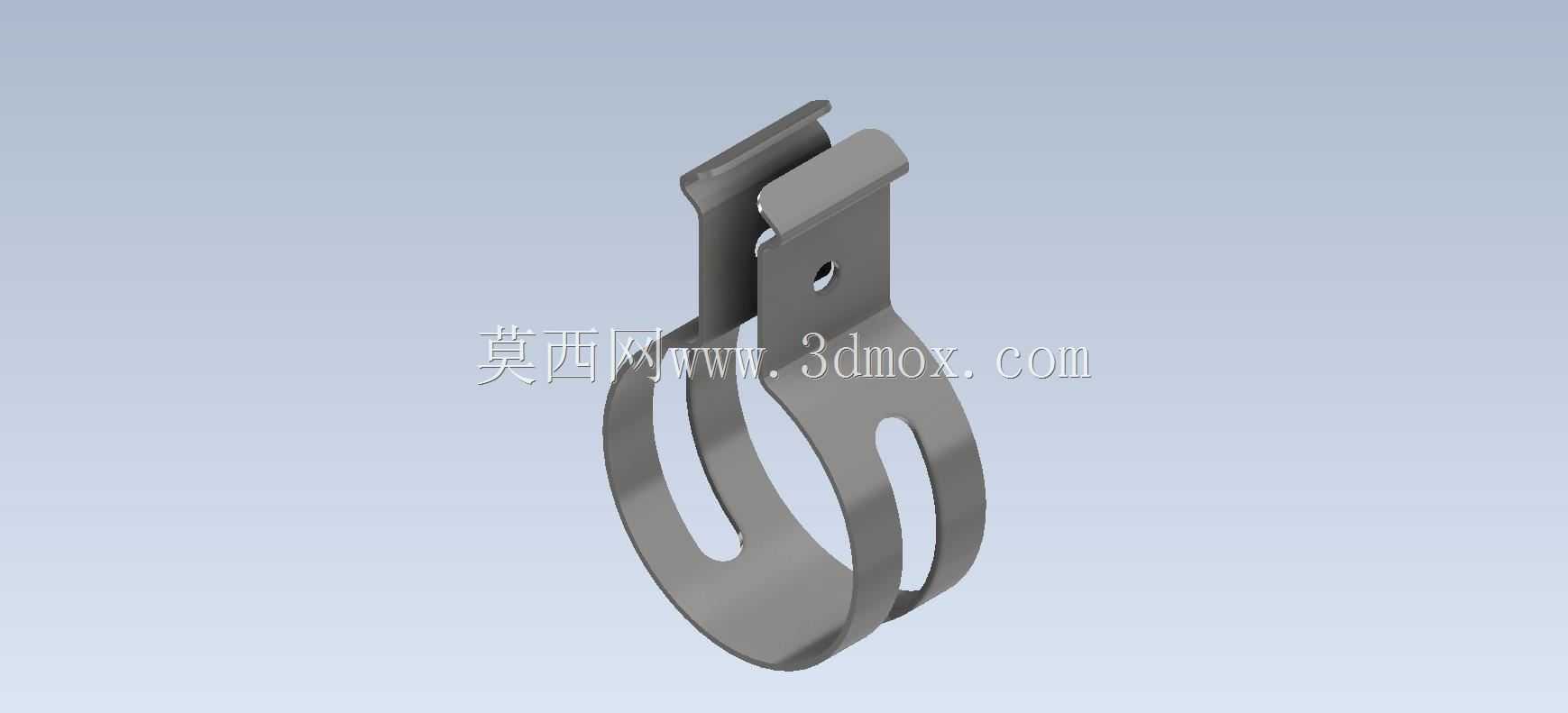

　　这类钢质钣金支架属于管线固定类通用五金构件，日常在小型设备布线、气动管路排布、轻型仪表安装场景中十分常见，核心作用是将圆形截面的管线、杆件牢靠固定在安装基面，避免设备运行过程中管线晃动产生磨损、位移甚至接头松脱的问题。从结构形态来看，上部采用开口环式抱合结构，环体上开设的两道纵向开槽是特意设计的弹性补偿结构，当被固定的管件外径存在小幅公差波动时，环体可以通过开槽处的微形变适配管径偏差，不需要额外加工调整就能保证抱紧力均匀，不会出现局部应力集中割伤管线外壁的情况。下部的安装基座采用折边成型结构，基座上预留的单安装孔适配M4-M6规格的标准紧固件，安装基面与上部抱环的垂直衔接处做了小圆弧过渡处理，这处细节是钣金折弯工艺里必须考虑的设计要点——如果直接采用直角折弯，折弯处会因为材料拉伸出现壁厚减薄、应力集中的问题，长期受振动载荷容易在折弯根部产生疲劳裂纹，预留合适的折弯内R角，既能匹配常规钣金折弯设备的下模开口尺寸，降低加工难度，也能提升构件整体的抗疲劳强度。

　　设计这类钣金支架时，首先要明确安装边界：抱环的内径尺寸需要匹配常用的6-12mm外径管线，环体的有效抱紧高度要达到管径的1.2倍以上，才能保证抱紧时的接触面积足够，不会出现管线滑脱的问题；下部安装基座的折边宽度要控制在15mm左右，既保证安装时紧固件有足够的操作空间，也不会因为基座过宽占用过多安装位置。材料选用普通冷轧钢板即可，厚度选1.2mm就能兼顾结构强度和钣金成型的便利性，过薄的板材抱紧力不足容易变形，过厚的材料则会提升折弯、冲孔的加工难度，也会增加不必要的材料成本。

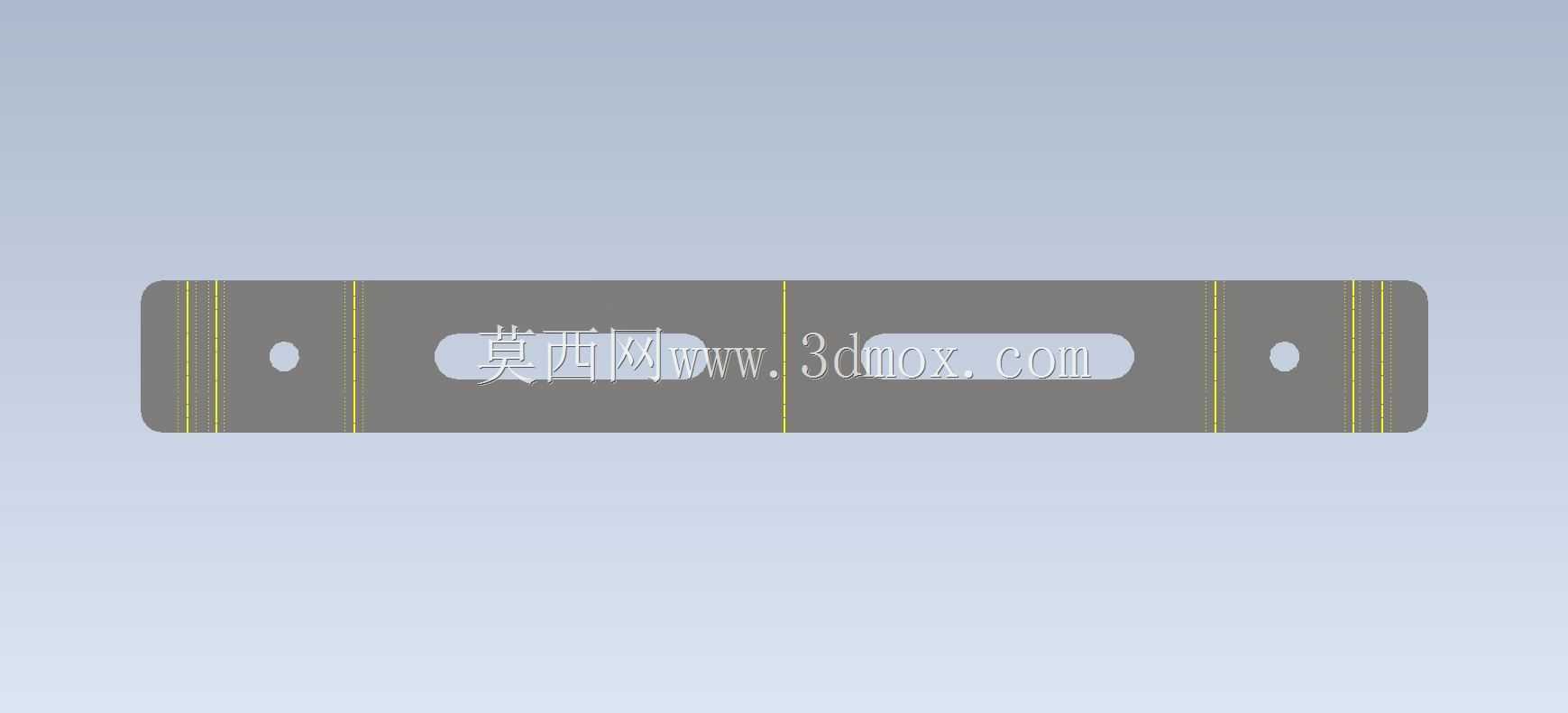

　　从实际使用场景来看，这类支架除了常规的工业设备管线固定，也可以用在小型实验装置、家用设备的管线排布中，因为整体采用一体钣金成型，没有额外的焊接、拼接工序，加工流程只需要激光切割落料、冲孔、折弯三道工序就能完成，加工效率高，批量生产成本极低，表面做镀锌或者喷塑处理后就能具备不错的防锈能力，适配多数常规室内使用场景。在建模练习过程中，这类构件能很好地训练钣金模块里的基体法兰、边线法兰、折弯系数设置、展开下料尺寸计算的核心技能，很多钣金初学者容易忽略的折弯扣除、开槽处的工艺缺口设计，都能在这个模型的练习过程中得到实操训练——比如抱环上的纵向开槽末端，必须预留直径略大于板材厚度的工艺止裂孔，否则折弯或者环体发生弹性形变时，开槽末端会因为应力集中出现撕裂问题，这也是实际钣金加工中非常基础但又极易出错的工艺细节。

　　安装使用时，只需要先将下部基座通过紧固件固定在安装基面，再把需要固定的管线卡入上部抱环即可，因为抱环本身具备一定弹性，卡入时不需要额外拆卸紧固件，后期维护更换管线也十分方便。如果需要提升抱紧力，也可以在抱环开口处预留锁紧耳结构，但针对轻型固定场景，这种依靠自身弹性抱紧的结构已经完全满足使用需求，零件数量更少，安装步骤更简便，也不会出现锁紧零件松动脱落的隐患。在结构强度校核层面，这类支架主要承受管线的自重以及设备运行带来的振动载荷，1.2mm厚的冷轧钢板成型后，单个支架可以承载不超过2kg的管线重量，完全覆盖小型气动管、信号线、轻型仪表管的固定需求，如果需要承载更重的管线，只需要适当提升板材厚度、加大抱环与基座的衔接宽度即可，整体结构的拓展性很强，只需要调整几个核心尺寸参数就能适配不同的安装需求。
