带安装底座立式铰接支撑座结构设计

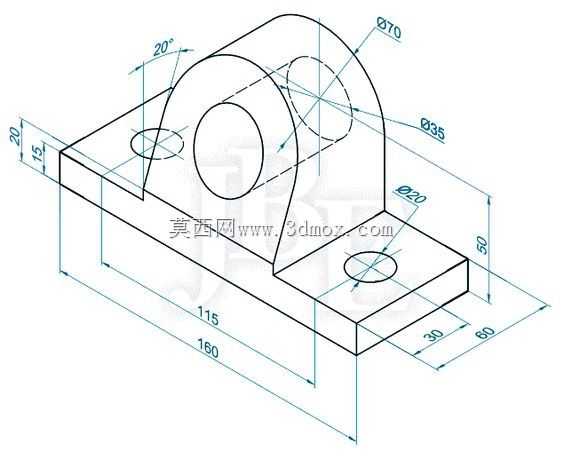

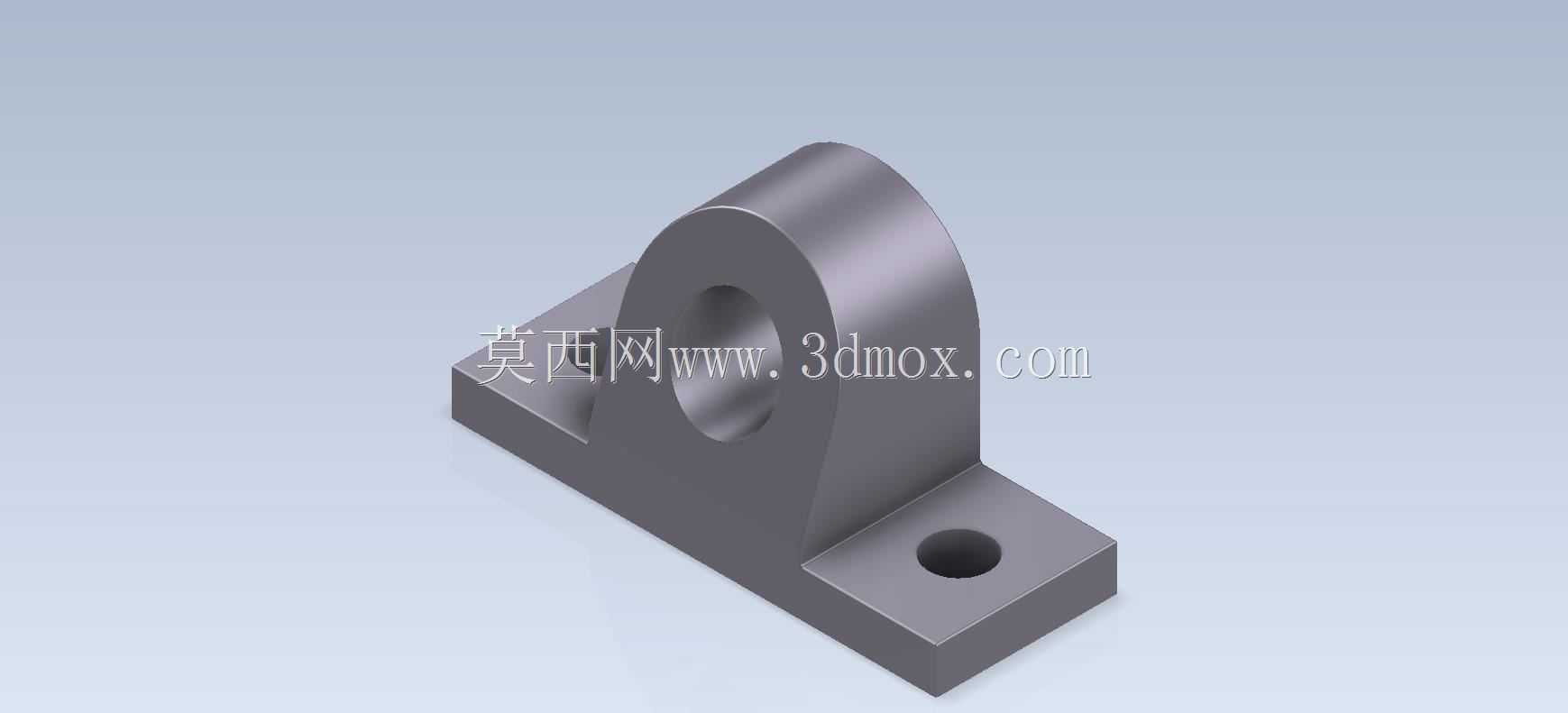

　　这类带安装底座的立式铰接支撑件，在轻工输送线、小型工装夹具台、非标自动化检测工位里十分常见，核心作用是为摆动类杆件提供固定铰接支点，同时通过底部的安装结构实现与设备机架的刚性连接，避免铰接点在受径向载荷时出现偏移或窜动。从结构设计逻辑来看，整个零件分为底部安装板、立式支撑板、顶部铰接耳三个核心功能段，底部安装板采用矩形平板结构，两个安装孔对称分布在板体两端，孔位间距需要匹配常用铝型材机架的槽位间距或者钢板机架的预钻孔位，安装时通过内六角螺栓穿过孔位锁紧，板体厚度需要根据铰接点的额定载荷核算，避免螺栓锁紧时板体出现翘曲变形，同时板体底面需要设计为全平面，保证与安装基面完全贴合，减少装配后的应力集中。

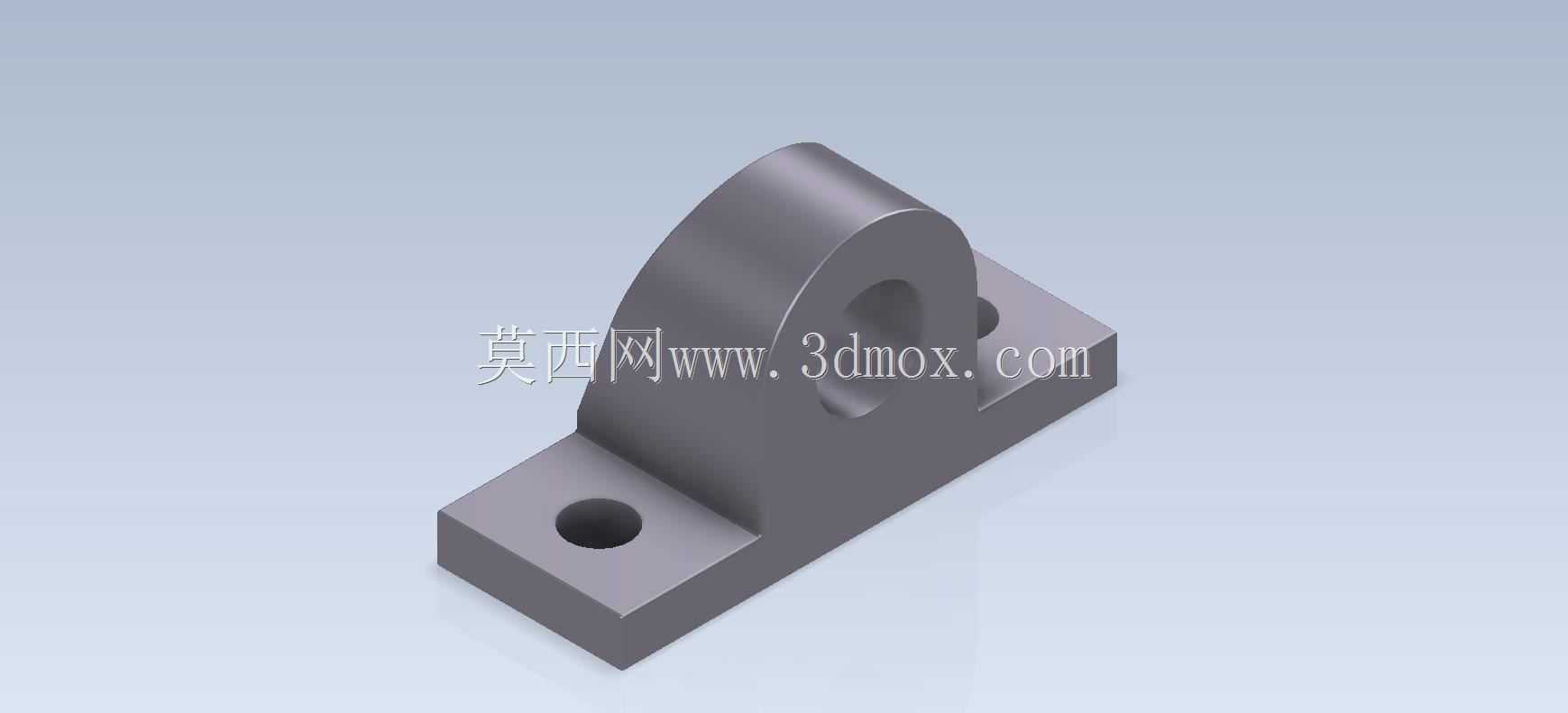

　　立式支撑板与底部安装板采用圆弧过渡连接，替代直角结构来降低转角处的应力集中系数，避免长期受交变载荷时出现疲劳断裂，板体的厚度方向与铰接孔的轴向保持一致，保证铰接销轴的受力方向与板体平面平行，最大化板材的抗弯截面模量。顶部的铰接耳为半圆头结构，中心加工通孔用于穿装铰接销轴，孔的内壁需要根据配合要求选择合适的公差带，如果是需要频繁摆动的工况，孔内可以预留加装铜套或者自润滑轴承的空间，耳板的两侧面需要保证平行度，避免与配套的铰接叉件装配时出现卡滞。在实际建模过程中，首先需要确定安装边界：底部安装板的长宽尺寸要覆盖两个安装孔的位置，同时预留足够的螺栓扳手操作空间，避免装配时扳手与立式板发生干涉；铰接孔的中心高度需要匹配配套摆动件的运动行程，

　　保证摆动件在全行程范围内不会与底部安装板或者安装基面发生碰撞。设计时还要考虑加工工艺性，整个零件如果采用铣削加工，所有的转角处如果没有特殊装配要求，要尽量采用与铣刀直径匹配的圆角，减少清根工序的工作量；如果是采用铸造毛坯再精加工的工艺，要在所有非加工面预留合适的拔模斜度，同时铰接孔和底部安装孔要预留精加工余量，保证装配尺寸精度。这类零件的受力场景多为径向载荷，也就是载荷方向垂直于铰接孔的轴线，所以建模时需要重点核算立式支撑板的抗弯强度，以及铰接孔处的挤压强度，当载荷较大时，可以在立式支撑板与底部安装板的连接处增设加强筋，不过这个练习模型为了简化加工工序，没有设置额外加强筋，依靠过渡圆弧和板体自身厚度来保证结构强度。在装配场景中，

　　这类支撑座通常成对使用，分别固定在机架的两侧，中间穿装销轴连接摆动臂，比如小型物料分拣机构的摆臂支点、工装夹具的压板铰接座、手动操作机构的杠杆支点都能见到这类结构的变体，区别仅在于安装孔的间距、铰接孔的直径、支撑高度的尺寸差异，核心的结构逻辑完全一致。建模时还要注意细节处理：底部安装孔如果是用于穿装螺栓，孔口可以加工微小的倒角，去除毛刺同时方便螺栓导入；铰接孔的两端孔口同样需要倒角，避免销轴装配时刮伤孔壁，也能减少应力集中；所有外露的棱边都要做倒钝处理，避免装配和维护时划伤操作人员。从尺寸链的角度来看，铰接孔中心到底部安装面的高度尺寸是核心装配尺寸，需要标注严格的公差，保证两侧支撑座装配后铰接孔的同轴度，避免销轴穿装后出现别劲的情况，加速销轴和孔壁的磨损；两个底部安装孔的中心距也要标注合理公差，避免与机架上的预钻孔位错位，导致无法装配。
