带安装柄一体式舀取料勺结构设计

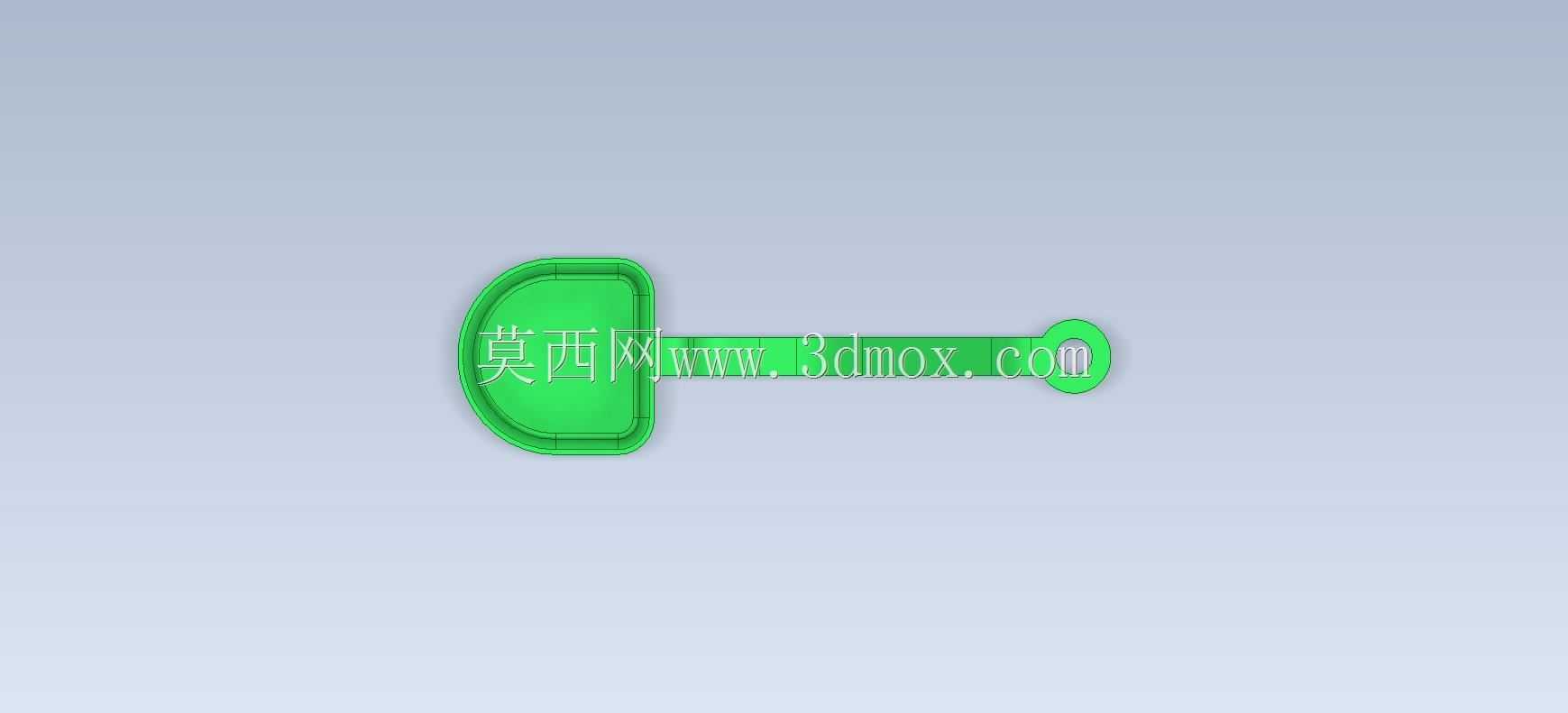

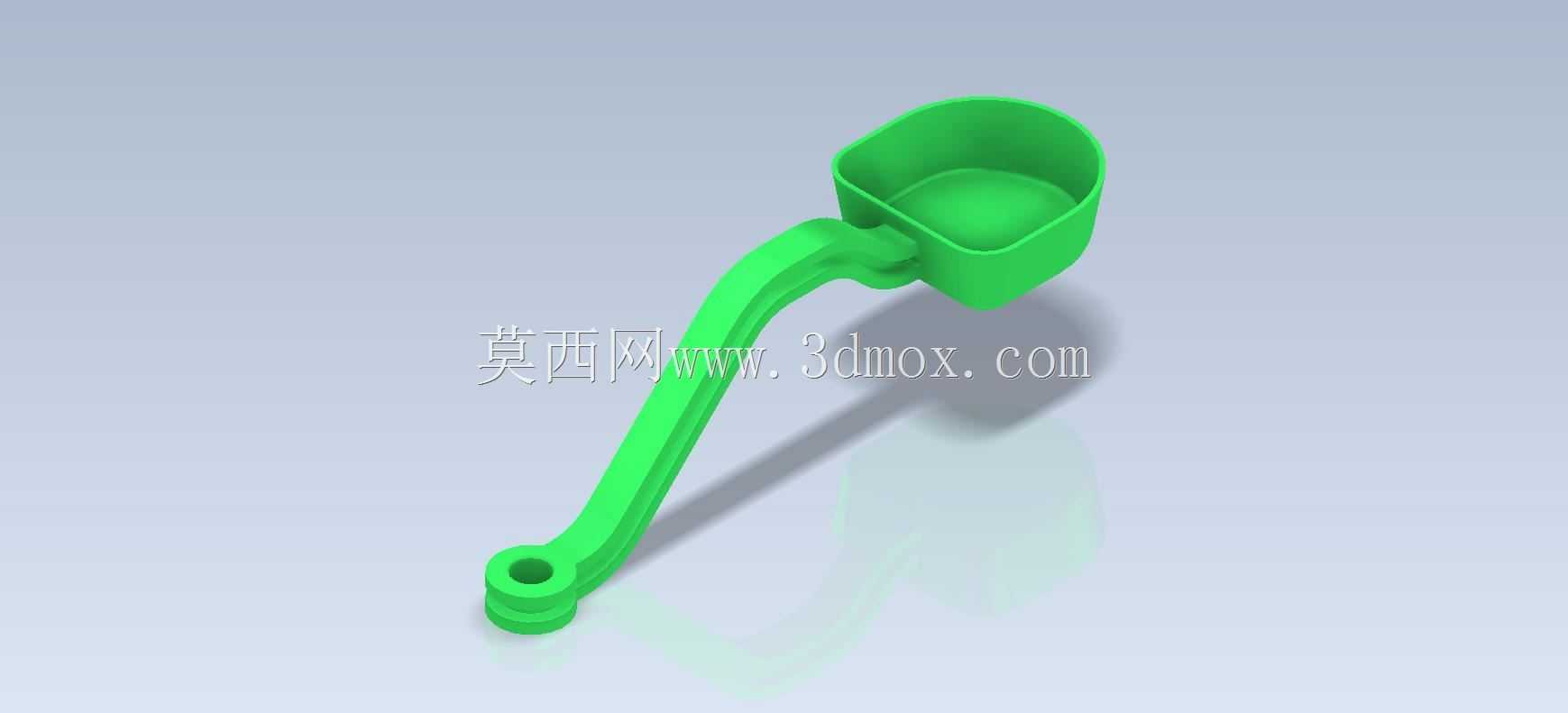

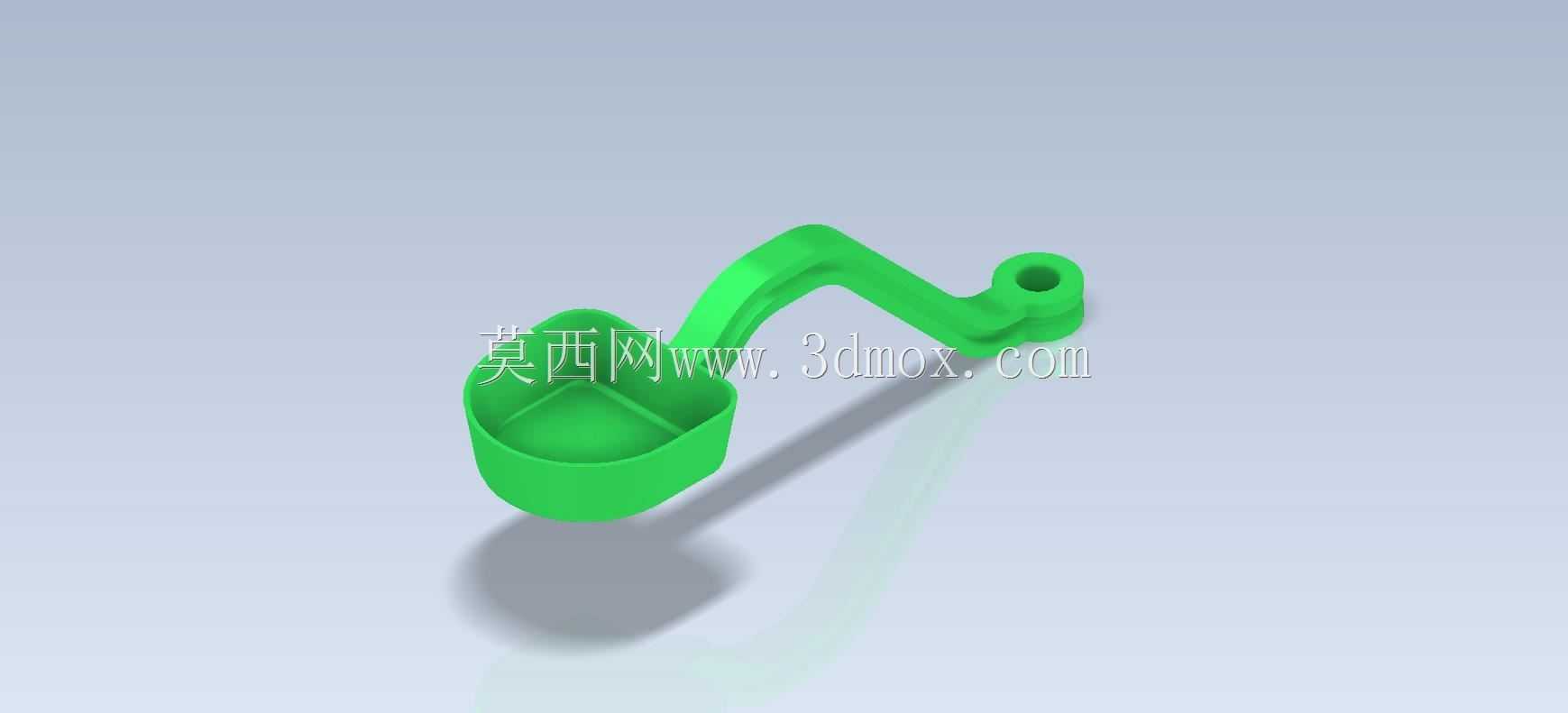

　　这款带安装柄的一体式舀取料勺，在小颗粒物料定量转运、实验室试剂分装、小型加工工位辅料添加场景中有着非常广泛的适配性，区别于普通手持勺具，它在柄部末端设计了标准圆孔安装位，既可以单独手持完成舀取动作，也能通过销轴固定在自动化送料机构的摆臂上，配合往复驱动结构完成定点定量的物料投送，适配食品加工、化工配料、3D打印耗材补给、小型装配工位零件分拣等多个工况的使用需求。从功能特性来看，勺头部分采用了内凹圆弧过渡的容腔设计，容腔边缘做了小角度外翻的导料唇边，舀取物料时可以减少颗粒卡滞，倾倒时物料能顺着唇边完全流出，不会在勺头内侧残留挂壁；容腔深度与开口比例经过反复调整，既保证了单次舀取的容积稳定，也避免舀取过程中物料从勺头后侧洒出。

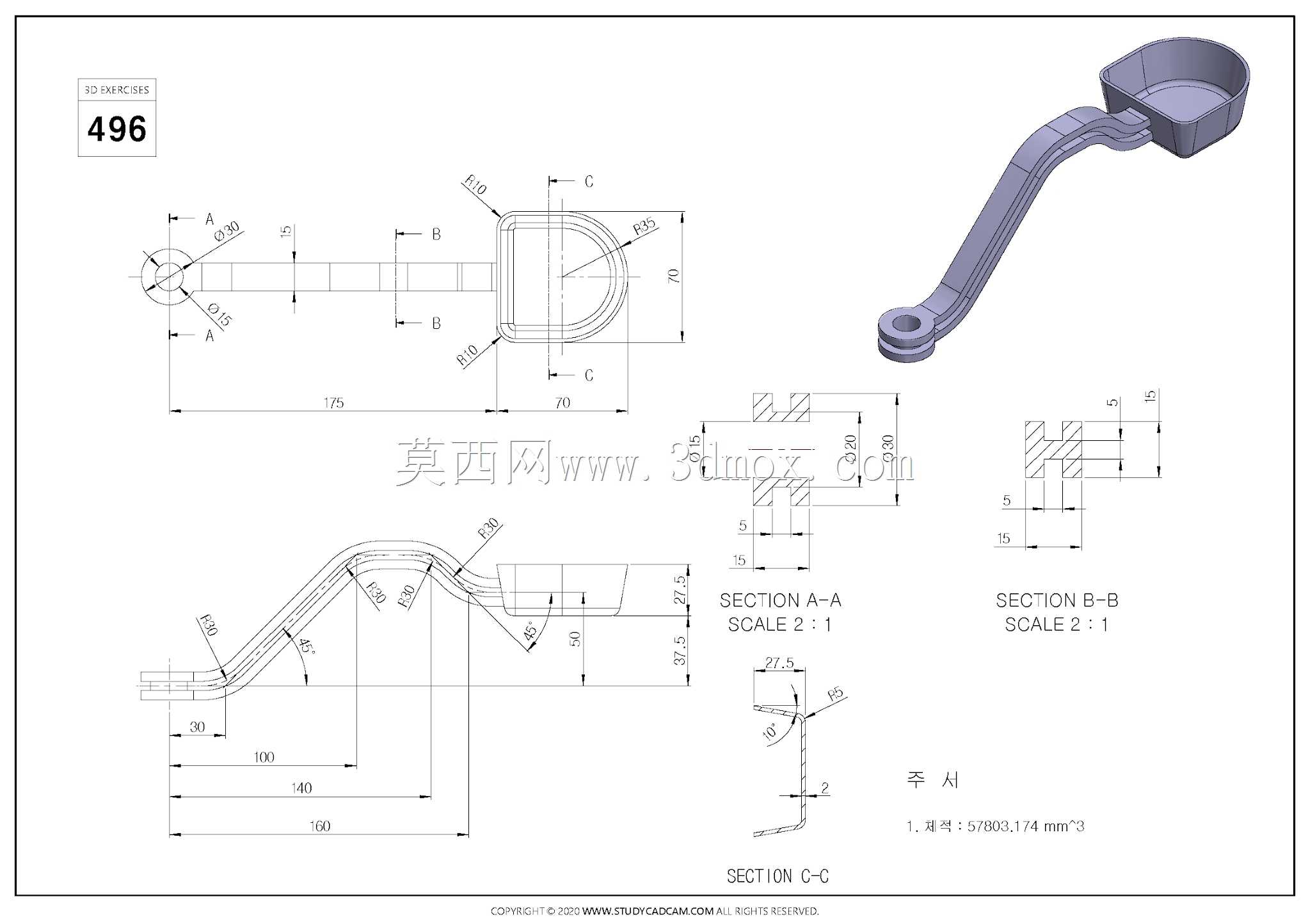

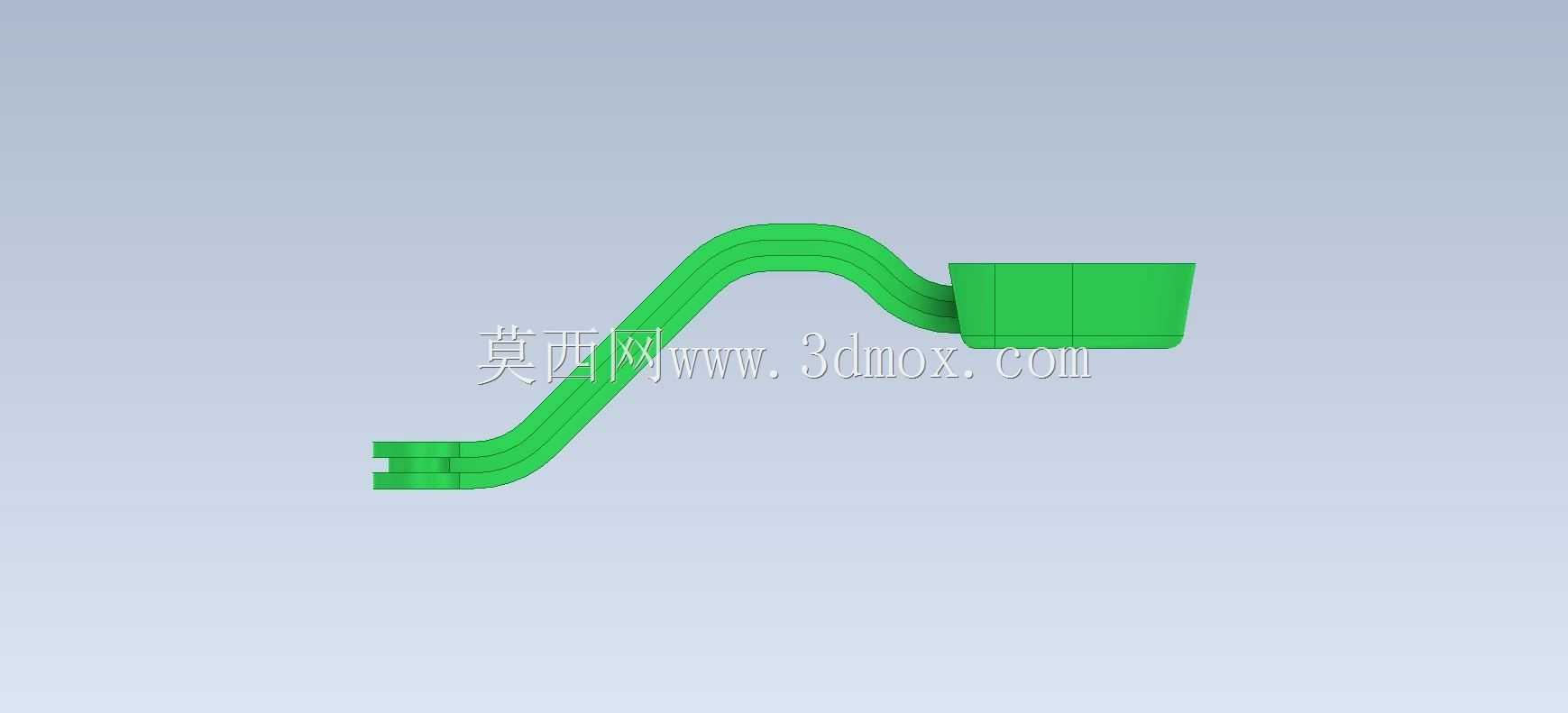

　　连接勺头与安装端的柄部采用了渐变截面的弧形过渡结构，靠近勺头的位置截面更宽，传递扭矩时的抗扭强度更高，靠近安装孔的位置截面收窄，在保证结构刚度的前提下减少整体重量，降低驱动端的负载；柄部的弧形弯曲角度匹配人工手持的施力角度，也适配自动化摆臂的摆动行程，不管是手动操作还是机构驱动，都能让勺头在舀取位和投料位之间保持平稳的运动轨迹，不会出现物料倾洒的问题。设计过程中首先明确了安装边界要求，柄部末端的安装孔为标准通孔，孔径尺寸适配常用的M4销轴，孔位周边做了局部加厚的凸台结构，避免销轴锁紧时出现应力集中导致的柄部开裂，安装端面为平整的贴合面，和摆臂安装座贴合时没有间隙，保证连接的同轴度，减少摆动过程中的旷量。外形尺寸方面，

　　整体长度控制在手动操作舒适的握持范围内，勺头的开口宽度适配常见的料盒出料口尺寸，不会出现勺头无法伸入料盒舀取的问题，整体外轮廓没有尖锐棱角，所有过渡位置都做了圆角处理，手动操作时不会划伤手部，自动化运行时也不会和周边的料盒、导向结构发生卡滞干涉。从结构工艺性来看，整个构件为一体式注塑成型结构，分型面设置在柄部的对称中心位置，勺头的内凹曲面脱模斜度控制在合理范围内，不需要额外的抽芯结构就能完成注塑生产，生产效率高，批量制造成本低；材料选用上可以根据接触物料的属性选择对应的工程塑料，接触食品类物料时选用食品级PP，接触工业辅料时选用耐磨ABS，接触有轻微腐蚀性的试剂时选用尼龙材质，不同材质下结构的壁厚都做了均匀化处理，

　　避免注塑过程中出现缩痕、翘曲等成型缺陷。实际工况使用中，这款料勺的安装端可以快速和不同的驱动结构连接，更换不同容积的勺头就能调整单次舀取的物料量，不需要对整个驱动机构做改动，工位适配性很强；手动使用时，柄部的弧形结构贴合手掌的握持曲线，长时间操作也不会出现手部硌压的不适感，勺头的边缘强度足够，舀取堆积密度稍大的金属小零件时也不会出现勺口变形的问题。结构设计阶段还做了受力仿真验证，在勺头满载、柄部承受最大扭矩的工况下，柄部与勺头连接位置的应力值远低于所选材料的屈服强度，反复摆动使用过程中不会出现断裂变形的问题，安装孔位置的挤压强度也满足长期反复装拆的使用要求，不会因为多次拆装销轴出现孔位磨损变大的问题。
