带斜向凸台的L型安装支座结构

　　这款L型安装支座属于小型设备连接定位类通用零件，在轻工自动化输送线的侧边导向组件安装、小型检测设备的传感器支架固定、桌面型工装夹具的定位基座搭建场景中都能见到它的应用，核心作用是为需要斜向伸出安装的功能部件提供稳定的刚性支撑，同时通过底部与侧部的安装面完成和设备基体的可靠连接，避免功能部件在设备运行过程中出现位置偏移、振动松脱的问题。

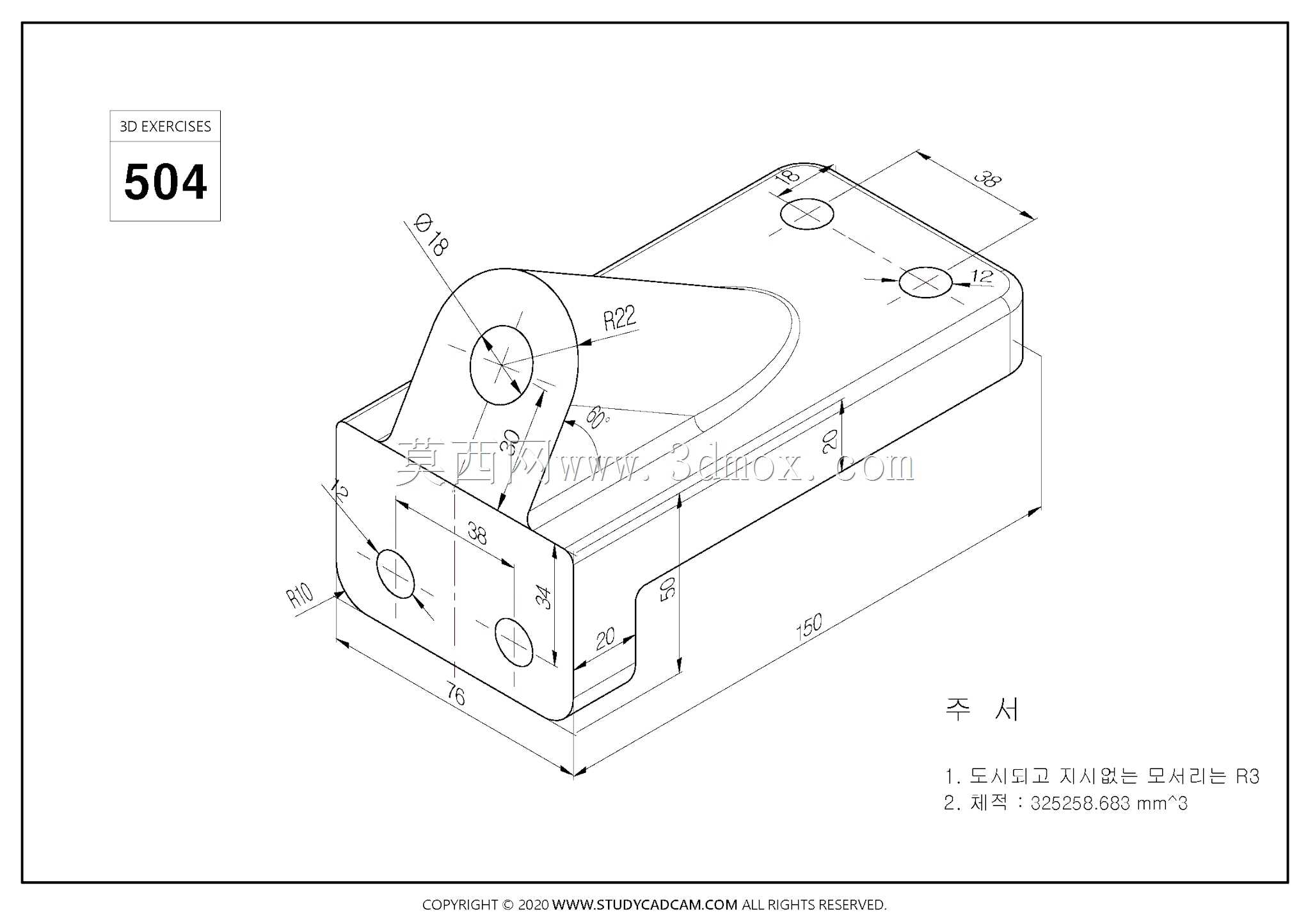

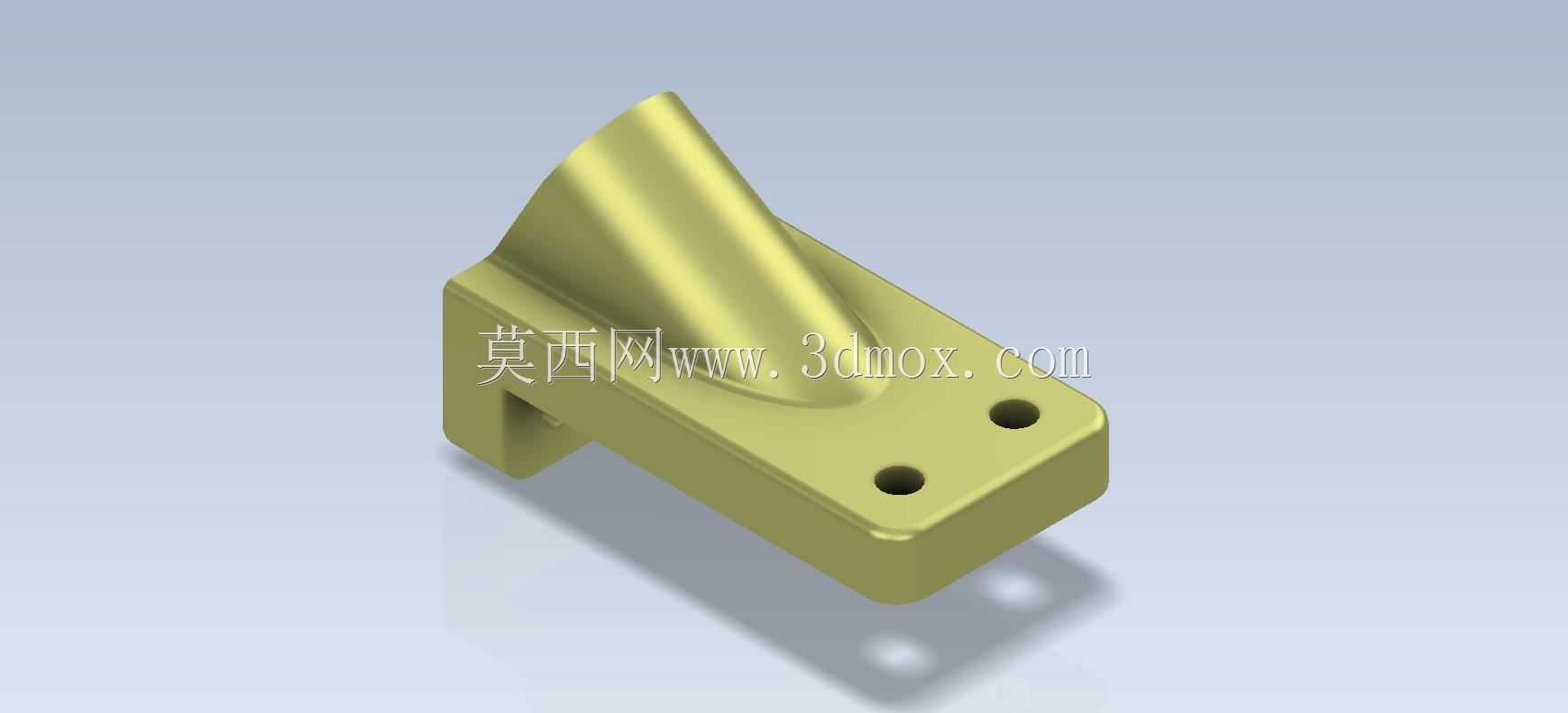

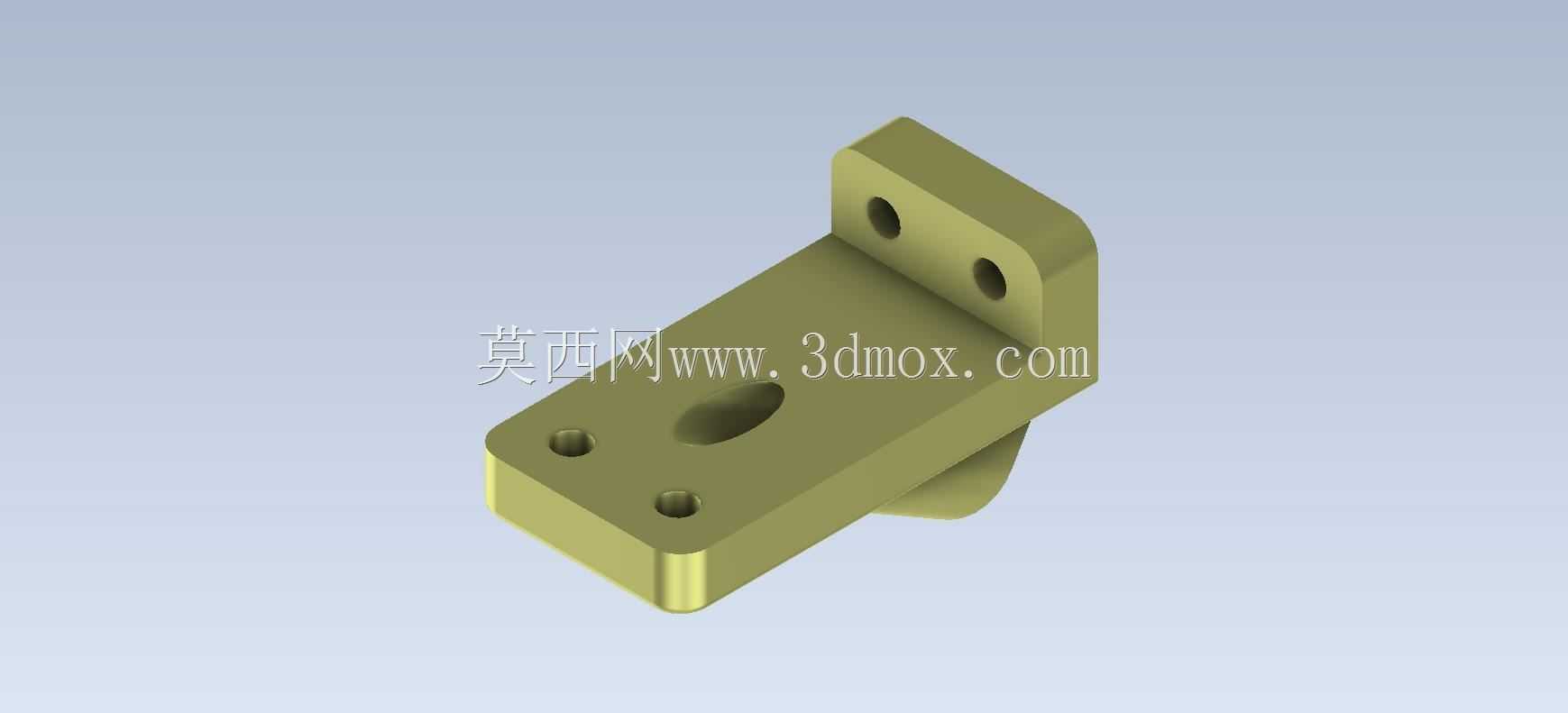

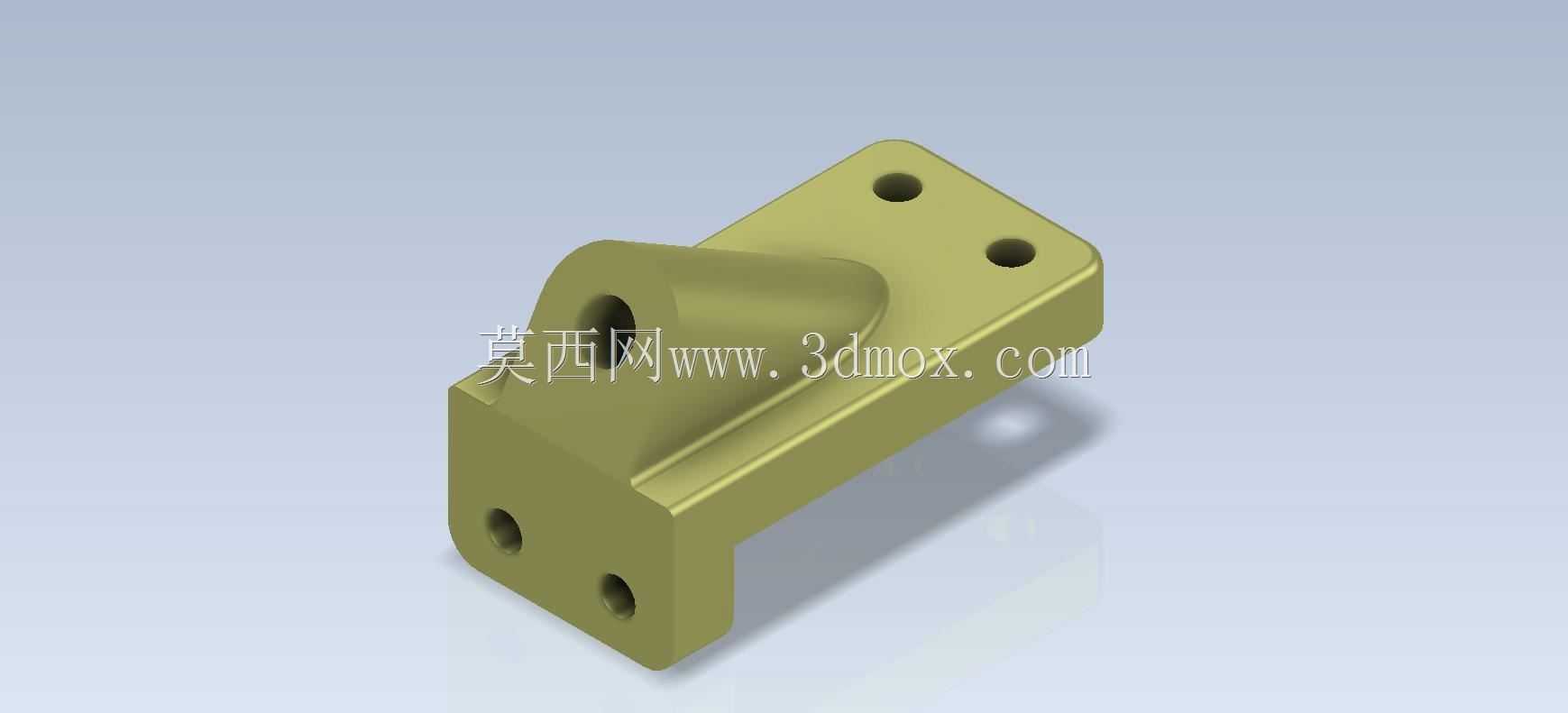

　　从结构设计逻辑来看，零件整体采用L型折弯式的块体结构，两个互相垂直的安装平面分别承担不同的连接功能：其中较长的水平安装面开有两个同轴的通孔，用于和设备基体的安装面通过螺栓完成锁紧固定，孔位的间距经过匹配常规小型安装面板的孔距标准设计，能够适配多数通用型材、安装板的预装孔位，不需要现场二次扩孔调整；垂直方向的安装面同样设置两个安装通孔，可用于辅助固定相邻的关联零件，或是作为额外的走线、定位销安装位预留。零件上部的斜向凸台是整个结构的功能核心，凸台沿与水平安装面呈固定倾角的方向延伸，内部开有贯通的安装孔，用于穿装需要斜向布置的轴类零件、导向销或是检测元件，凸台与L型基体的衔接位置做了大圆弧过渡处理，能够有效分散斜向载荷作用下的应力集中，避免零件在长期受交变载荷的工况下出现衔接位置断裂的问题。

　　在安装边界方面，零件的整体轮廓尺寸适配小型设备的紧凑安装空间，水平安装面的底面与垂直安装面的背面均为精加工平面，平面度控制在常规机械安装的公差范围内，能够保证安装后与基体贴合紧密，不会出现安装倾斜导致的功能部件角度偏差；斜向凸台的端面同样为平整加工面，与内部安装孔的垂直度满足轴类零件穿装后的转动或滑动精度要求，不会出现卡滞、偏磨的问题。所有安装孔的孔径均匹配常用的M3、M4规格螺栓，孔口位置做了微小的倒角处理，既可以去除加工过程中产生的毛刺，也能在螺栓穿装时起到导向作用，降低装配对位的难度。

　　从实际使用的工况适配性来看，这款零件的结构设计充分考虑了小型设备安装空间受限、需要多角度固定功能部件的需求，相比直型安装座，它不需要额外增加角度调整垫片就能实现功能部件的斜向布置，能够减少装配环节的零件数量，降低整体装配复杂度；零件整体采用等强度的结构设计，在非受力区域做了合理的壁厚缩减，既保证了整体的结构刚性，又不会造成材料的浪费，适合采用常规的铣削加工或是压铸工艺进行批量生产，能够有效控制零件的制造成本。在实际选型应用时，需要注意核对斜向凸台的倾角是否匹配功能部件的安装角度要求，同时确认各安装孔的孔位间距与设备基体的预装孔位一致，避免出现安装错位的问题；如果应用在有振动的工况下，可以在安装面之间增加薄型防滑垫片，进一步提升连接的可靠性，避免长期运行后螺栓出现松脱。
